PHÒNG SẠCH ĐIỆN TỬ: TIÊU CHUẨN, YÊU CẦU VÀ QUY TRÌNH THI CÔNG

Trong ngành sản xuất linh kiện bán dẫn, vi mạch và thiết bị điện tử, chỉ một hạt bụi kích thước 0,3 μm cũng đủ gây ngắn mạch IC, làm giảm hiệu suất chip hoặc dẫn đến lỗi hàng loạt trên dây chuyền. Phòng sạch điện tử môi trường kiểm soát chặt chẽ bụi, tĩnh điện ESD, nhiệt độ và áp suất chính là giải pháp bắt buộc để bảo vệ chất lượng sản phẩm tại mọi nhà máy điện tử đạt chuẩn FDI và SME hiện đại. Bài viết dưới đây cung cấp đầy đủ thông tin từ định nghĩa, phân cấp theo ISO 14644-1, các yêu cầu kỹ thuật thiết yếu đến quy trình thi công phòng sạch điện tử đạt chuẩn quốc tế được biên soạn bởi đội ngũ kỹ sư Cinvico với hơn 10 năm kinh nghiệm thiết kế và thi công phòng sạch cho các nhà máy tại khu công nghiệp miền Bắc.

1. Phòng sạch điện tử là gì?

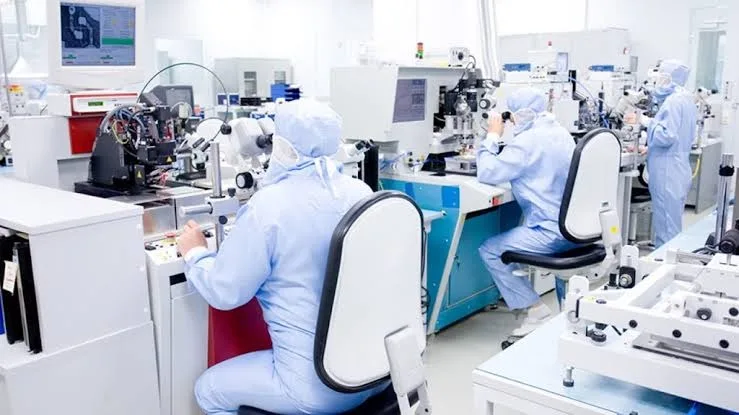

Phòng sạch điện tử (Electronics Cleanroom) là không gian sản xuất được thiết kế để kiểm soát nghiêm ngặt nồng độ hạt bụi trong không khí theo tiêu chuẩn ISO 14644-1, đồng thời kiểm soát tĩnh điện ESD theo ANSI/ESD S20.20, cùng với nhiệt độ, độ ẩm và áp suất nhằm tạo môi trường tối ưu cho việc chế tạo và lắp ráp các linh kiện điện tử nhạy cảm như vi mạch tích hợp (IC), bo mạch in (PCB), màn hình OLED/LCD, wafer bán dẫn và các thiết bị SMT.

Điểm đặc trưng phân biệt phòng sạch điện tử với các loại khác là yêu cầu kiểm soát tĩnh điện riêng biệt. Linh kiện điện tử cực kỳ nhạy cảm với phóng điện tĩnh điện (ESD): một xung điện chỉ vài trăm volt, mắt thường hoàn toàn không nhìn thấy, cũng đủ phá hỏng vĩnh viễn một con MOSFET hay CMOS trên bảng mạch. Để nắm vững khái niệm nền tảng hơn, bạn có thể tìm hiểu thêm tại bài Phòng sạch là gì? Tiêu chuẩn, ứng dụng và quy trình đạt chuẩn của Cinvico.

1.1. Vai trò của phòng sạch trong sản xuất điện tử

Tại sao một nhà máy điện tử hiện đại không thể vận hành nếu thiếu phòng sạch điện tử? Câu trả lời nằm ở những hậu quả cụ thể mà môi trường không kiểm soát gây ra.

Bụi và vi khuẩn là mối đe dọa hàng đầu. Một hạt bụi kích thước 1 μm đã lớn hơn nhiều so với các đường mạch trên chip hiện đại (chỉ 3–7 nm). Khi hạt bụi rơi vào khu vực kết nối mạch, nó có thể gây ngắn mạch tức thời hoặc làm tăng điện trở tiếp xúc, dẫn đến tỷ lệ lỗi sản xuất tăng vọt.

Độ ẩm không kiểm soát gây ra hiệu ứng Popcorn: hơi ẩm thẩm thấu vào bên trong vỏ chip theo thời gian. Khi chip được hàn ở nhiệt độ cao (>200°C trong lò reflow), lượng hơi ẩm này bốc hơi đột ngột và gây nứt vỡ linh kiện từ bên trong hiện tượng này cực kỳ khó phát hiện bằng kiểm tra bên ngoài.

Tĩnh điện ESD là mối nguy thứ ba và nguy hiểm nhất vì vô hình. Cơ thể người đi trên sàn thông thường có thể tích lũy đến 35.000V tĩnh điện. Ngưỡng gây hỏng MOSFET nhạy cảm chỉ là 100–200V. Một cái chạm tay vào linh kiện không có bảo vệ ESD đồng nghĩa với việc phá hủy linh kiện đó dù người thao tác không cảm nhận được gì.

Hậu quả đo lường được khi không có phòng sạch điện tử đạt chuẩn: tỷ lệ lỗi sản xuất tăng 15–30%, chi phí rework và kiểm tra lại nhân lên nhiều lần; tuổi thọ sản phẩm giảm đáng kể; không vượt qua được audit tiêu chuẩn từ đối tác FDI (Samsung, Canon, Kyocera) mất đơn hàng. Ngược lại, phòng sạch điện tử đạt chuẩn mang lại lợi ích thiết thực: giảm tỷ lệ lỗi, tăng throughput dây chuyền, đáp ứng yêu cầu audit FDI và nâng cao khả năng cạnh tranh.

1.2. Khu vực nào trong nhà máy điện tử cần lắp đặt phòng sạch?

Không phải toàn bộ diện tích nhà máy đều cần đầu tư phòng sạch. Phân vùng đúng theo cấp ISO giúp tối ưu hóa chi phí mà vẫn đảm bảo chất lượng. Các khu vực bắt buộc phải có phòng sạch trong nhà máy điện tử bao gồm: khu vực sản xuất wafer và die bonding (ISO 3–4), khu vực quang khắc Photolithography (ISO 4–5), khu vực lắp ráp IC và PCB đa lớp (ISO 5–6), khu vực dây chuyền SMT (ISO 7), khu vực lắp ráp thiết bị hoàn chỉnh (ISO 8), khu vực kiểm định chất lượng QC/QA (ISO 7–8) và kho lưu trữ linh kiện nhạy cảm dạng ESD-safe area.

Lưu ý của kỹ sư Cinvico: Thiết kế đúng là phân vùng áp suất theo tầng từ ISO sạch nhất ở trung tâm ra đến hành lang và khu vực thông thường. Phương pháp này tiết kiệm 20–35% chi phí đầu tư so với thiết kế đồng đều toàn nhà máy.

2. Phân cấp độ sạch trong phòng sạch điện tử

Tiêu chuẩn ISO 14644-1:2015 là cơ sở phân cấp độ sạch được áp dụng phổ biến nhất tại các nhà máy điện tử Việt Nam và quốc tế, thay thế cho tiêu chuẩn cũ FED STD 209E của Mỹ (đã chính thức hủy bỏ năm 2001 nhưng nhiều khách hàng FDI Mỹ vẫn tham chiếu). Cinvico đã tổng hợp chi tiết tất cả các tiêu chuẩn phòng sạch cập nhật mới nhất trong một bài viết riêng nếu bạn cần tra cứu đầy đủ hơn.

Bảng phân cấp độ sạch và ứng dụng trong điện tử

Lưu ý quan trọng: Cấp sạch được đo và nghiệm thu theo hai trạng thái: at-rest (trạng thái nghỉ) và in-operation (trạng thái vận hành). Cấp sạch vận hành thực tế thường kém hơn trạng thái nghỉ từ 1–2 cấp ISO do con người và máy móc hoạt động liên tục sinh ra hạt bụi. Kỹ sư thiết kế phải tính ACH dựa trên tải bụi vận hành, không chỉ tải nghỉ.

3. Tiêu chuẩn áp dụng cho phòng sạch điện tử

Thiết kế phòng sạch điện tử không chỉ cần đáp ứng một tiêu chuẩn duy nhất đây là hệ thống các tiêu chuẩn kỹ thuật cần áp dụng đồng thời.

3.1. ISO 14644-1:2015 Tiêu chuẩn phân cấp độ sạch không khí

ISO 14644-1:2015 định nghĩa cấp sạch từ ISO 1 đến ISO 9 dựa trên nồng độ hạt trong không khí và quy định phương pháp lấy mẫu, vị trí đo, cách tính số điểm đo tối thiểu theo diện tích phòng. Theo ISO 14644-2, phòng ISO 5–6 cần kiểm định tối thiểu 6 tháng/lần; phòng ISO 7–8 kiểm định tối thiểu 12 tháng/lần. Các thông số giám sát liên tục gồm lưu lượng gió (ACH), áp suất chênh lệch, nhiệt độ và độ ẩm. Toàn bộ hệ thống thiết bị trong phòng sạch từ HVAC, HEPA, FFU đến passbox đều phải phối hợp đồng bộ để duy trì cấp ISO liên tục.

3.2. ANSI/ESD S20.20 Tiêu chuẩn kiểm soát tĩnh điện

Đây là tiêu chuẩn quan trọng nhất đặc thù riêng cho điện tử mà nhiều đơn vị thi công phòng sạch bỏ qua hoặc xử lý không đầy đủ. ANSI/ESD S20.20 quy định toàn bộ chương trình bảo vệ ESD cho khu vực EPA (ESD Protected Area), bao gồm: bề mặt làm việc có điện trở 10⁶–10⁹ Ω theo ANSI/ESD STM4.1; sàn ESD có điện áp cảm ứng <35V khi người đi bộ; đồng phục ESD và vòng đeo tay tiếp địa điện trở 1 MΩ ± 20%; ionizer đặt cách mặt làm việc 20–40 cm; EPA Ground kết nối toàn bộ bề mặt dẫn điện về một điểm đất chung.

Khách hàng FDI Nhật (Canon, Kyocera) và Hàn (Samsung, LG, Molex) đều yêu cầu chứng minh compliance với ANSI/ESD S20.20 trong quá trình supplier audit. Đây là điều kiện bắt buộc, không phải tùy chọn.

3.3. ISO 14644-2 Giám sát và duy trì cấp sạch

ISO 14644-2 quy định cách duy trì và kiểm chứng cấp sạch trong suốt vòng đời vận hành, yêu cầu lập monitoring plan bao gồm tần suất đo, thông số cần theo dõi và hành động khắc phục khi vượt ngưỡng cảnh báo.

3.4. Tiêu chuẩn bổ sung tùy đối tác và ngành

IEC 61340-5-1 là tiêu chuẩn quốc tế về kiểm soát ESD trong sản xuất điện tử thường được Samsung và các FDI Hàn Quốc yêu cầu song song với ANSI/ESD S20.20. FED STD 209E là tiêu chuẩn Mỹ cũ nhưng nhiều khách hàng FDI Mỹ vẫn tham chiếu trong hợp đồng. IATF 16949 bắt buộc với nhà máy điện tử thuộc chuỗi cung ứng ô tô (supplier Vinfast, Honda, Yamaha linh kiện).

4. Yêu cầu kỹ thuật của phòng sạch điện tử

Đây là phần cốt lõi mà kỹ sư thiết kế cần nắm vững. Mỗi thông số kỹ thuật đều có căn cứ khoa học và tiêu chuẩn cụ thể không phải con số ước chừng.

4.1. Hệ thống lọc khí HVAC, HEPA và ULPA

Hệ thống HVAC là "trái tim" của phòng sạch điện tử. Bộ lọc HEPA loại bỏ tối thiểu 99,97% hạt ≥0,3 μm dùng cho phòng ISO 5–8; kiểm tra bằng DOP/PAO test khi lắp đặt và định kỳ 12 tháng. Bộ lọc ULPA loại bỏ tối thiểu 99,999% hạt ≥0,12 μm dùng cho phòng ISO 3–4. Với các phòng sạch cần hiệu suất siêu cao, Cinvico có bài viết chi tiết về màng lọc ULPA, ứng dụng và cấu tạo để tham khảo thêm.

FFU (Fan Filter Unit) là thiết bị tích hợp quạt và màng lọc HEPA/ULPA, gắn trên trần phòng sạch, tạo ra dòng khí sạch đồng đều từ trên xuống. Đây là phương pháp phổ biến nhất cho phòng ISO 5–7. Tham khảo chi tiết về FFU phòng sạch, Fan Filter Unit là gì để hiểu nguyên lý hoạt động và cách lựa chọn phù hợp.

Thông số ACH (Air Changes per Hour) tối thiểu:

4.2. Kiểm soát ESD. Yêu cầu đặc thù của điện tử

Kiểm soát tĩnh điện trong phòng sạch điện tử là một hệ thống tích hợp cần được thiết kế đồng bộ từ đầu không đơn giản là lắp một vài tấm thảm ESD.

Sàn ESD: Điện trở bề mặt 10⁶–10⁹ Ω theo ANSI/ESD S7.1. Sàn epoxy ESD hoặc vinyl ESD dày tối thiểu 3 mm, phải được nối đất (tiếp địa) đúng cách không có tiếp địa, sàn ESD chỉ là lớp phủ vô nghĩa.

Bàn thao tác ESD: Mặt bàn có lớp ESD laminate hoặc ESD mat (điện trở bề mặt 10⁶–10⁹ Ω) kết hợp dây tiếp địa thường trực. Cinvico sản xuất bàn thao tác inox chuyên dụng cho phòng sạch điện tử với mặt bàn phủ ESD Rubber Mat dày 2mm, mối hàn TIG bo tròn hạn chế tích tụ bụi, đạt chuẩn ISO 14644-1 Class 5–8. Dòng bàn làm việc ESD phòng thí nghiệm LP-10 là lựa chọn phổ biến cho khu vực kiểm định QC/QA với hệ thống tiếp đất tích hợp sẵn, sản xuất theo yêu cầu. Ngoài ra, dòng bàn thao tác chống tĩnh điện Cinvico cũng được ứng dụng rộng rãi trong các khu vực lắp ráp linh kiện SMT.

Ionizer: Thiết bị trung hòa tĩnh điện trên bề mặt không dẫn điện, đặt cách mặt làm việc 20–40 cm, ion balance <±10V theo ANSI/ESD S20.20.

Vòng đeo tay tiếp địa: Điện trở 1 MΩ ± 20% theo IEC 61340-5-1. Phải kiểm tra mỗi ngày trước ca làm việc bằng tester chuyên dụng.

EPA Ground: Toàn bộ bề mặt dẫn điện trong khu vực EPA bàn thao tác, giá kệ inox phòng sạch, xe đẩy, băng tải đều phải nối về một điểm đất chung (Common Point Ground). Đây là yêu cầu bắt buộc của ANSI/ESD S20.20 Section 8.

4.3. Kiểm soát nhiệt độ và độ ẩm

Nhiệt độ: Duy trì ổn định trong khoảng 20°C–26°C, sai số cho phép ±1°C theo khu vực. Nhiệt độ ổn định bảo vệ mối hàn không bị co giãn nhiệt và duy trì độ nhớt của paste hàn trong quy trình SMT đúng thông số.

Độ ẩm tương đối (RH): Khống chế trong phạm vi 18%–55%, phổ biến nhất là 45%–50%. RH dưới 30% làm tăng mạnh tĩnh điện tích tụ (không khí khô = cách điện tốt hơn = ESD nguy hiểm hơn). RH trên 60% gây ngưng tụ ẩm trên bề mặt linh kiện, tạo điều kiện cho hiệu ứng Popcorn và oxy hóa tiếp điểm. Dải 45%–50% là điểm cân bằng tối ưu. Thiết bị AHU tích hợp hệ thống làm lạnh, sưởi và kiểm soát độ ẩm tự động; với phòng ISO 5–6, AHU cần kiểm soát RH sai số ±2%.

4.4. Kiểm soát áp suất. Cascading Pressure

Áp suất dương bên trong phòng sạch điện tử là tuyến phòng thủ vật lý chống bụi xâm nhập. Thông số tiêu chuẩn: chênh lệch áp suất +15 Pa đến +45 Pa so với khu vực liền kề cấp thấp hơn. Tại mỗi ranh giới chuyển tiếp giữa hai cấp sạch, bố trí airlock (buồng khóa khí) hoặc passbox để giảm thiểu nhiễm chéo khi mở cửa.

4.5. Vật liệu vách – trần – sàn

Panel phòng sạch: Lõi PU hoặc EPS với bề mặt thép phủ sơn epoxy hoặc inox SUS304. Bề mặt nhẵn phẳng, đáp ứng PCIB theo QCVN 06:2021/BXD. Tham khảo panel phòng sạch, phân loại và báo giá thi công để so sánh chi tiết PU, EPS, Rockwool cho từng ứng dụng.

Góc bo tròn bắt buộc: Toàn bộ góc tường-sàn và tường-trần phải bo cong bán kính R ≥ 50 mm góc vuông là nơi bụi tích tụ không thể lau sạch hoàn toàn.

Sàn ESD epoxy: Dày tối thiểu 3 mm, điện trở 10⁶–10⁹ Ω theo ANSI/ESD S20.20, chống mài mòn và chống trơn trượt.

Cửa panel phòng sạch: Gioăng cao su kín khí tứ phía, khóa liên động đảm bảo không mở đồng thời hai cửa đối diện. Xem thêm cửa panel phòng sạch các loại cửa 1 cánh, 2 cánh và cửa cuốn nhanh cho các cấp ISO khác nhau.

4.6. Quy định nhân sự và quy trình vào phòng sạch

Con người là nguồn ô nhiễm lớn nhất trong phòng sạch điện tử. Một người bình thường đứng yên phát ra khoảng 100.000 hạt/phút; khi di chuyển nhanh, con số này tăng lên 1.000.000 hạt/phút. Kiểm soát nhân sự nghiêm ngặt không phải tùy ý đây là yếu tố sống còn của toàn bộ hệ thống.

Đồng phục phòng sạch điện tử (Gowning): Quần áo liền thân ESD cleanroom suit không sinh xơ vải, mũ trùm đầu kín, khẩu trang, găng tay nitrile hoặc latex ESD-safe, giày phòng sạch ESD. Tủ bảo quản đồng phục chuyên dụng cũng là thiết bị cần có Cinvico cung cấp tủ để đồ dùng phòng sạch nhiều ngăn làm từ thép sơn tĩnh điện, thiết kế phân khu riêng biệt cho từng nhân viên. Trong phòng sạch, việc vận chuyển vật tư giữa các khu vực cũng cần dùng xe đẩy dụng cụ phòng sạch 3 tầng có bánh xe chống tĩnh điện, bề mặt inox nhẵn không bám bụi thay vì xe thông thường.

Air Shower: Buồng thổi khí tốc độ cao đặt tại lối vào phòng ISO 5 trở lên. Thổi bụi còn bám trên đồng phục trước khi vào phòng, thời gian mỗi chu trình 15–30 giây. Đây là thiết bị bắt buộc cho phòng ISO 5–6; khuyến nghị cho ISO 7 khi có nhiều nhân sự ra vào thường xuyên.

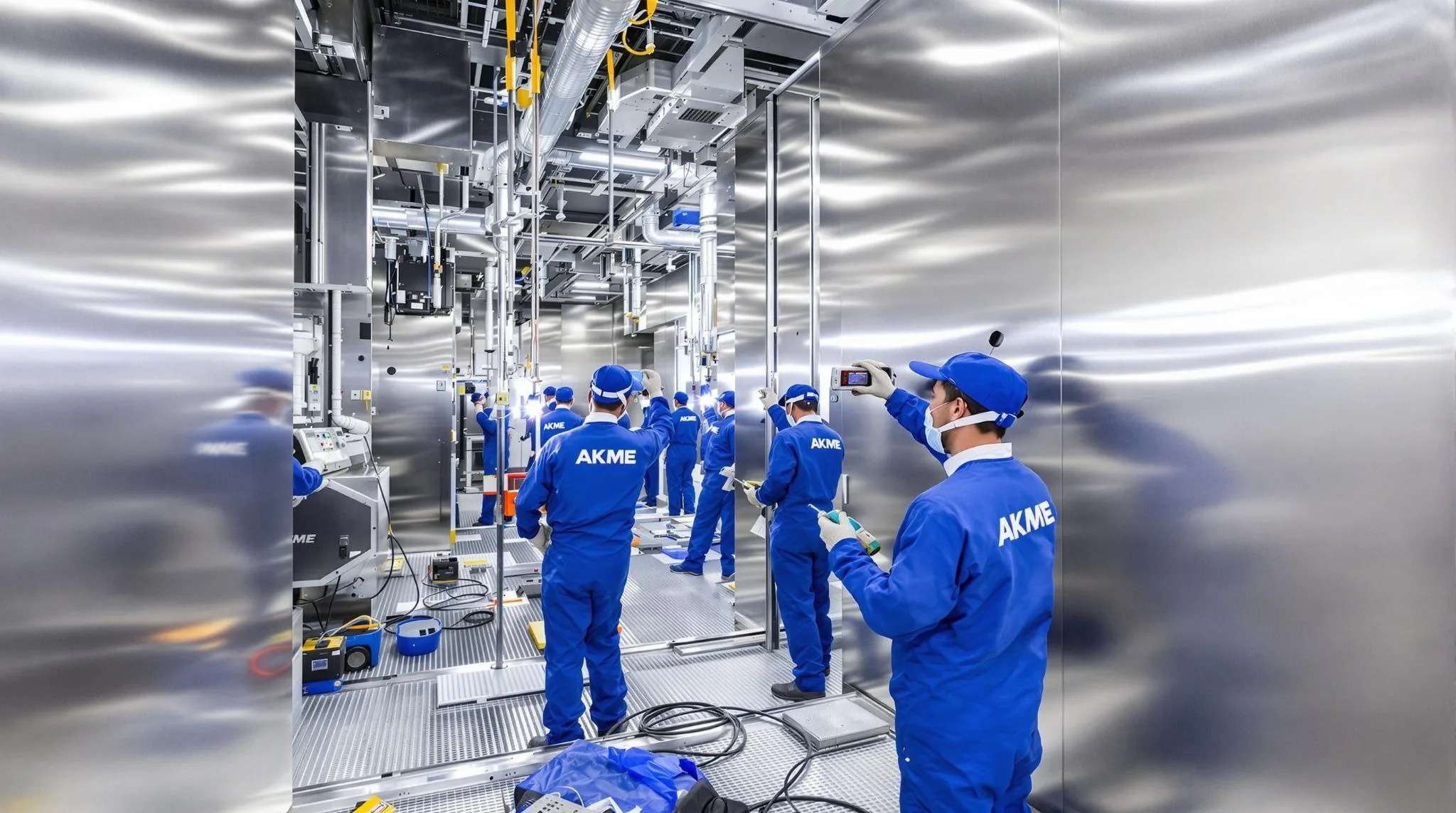

5. Quy trình thi công phòng sạch điện tử đạt chuẩn

Cinvico thực hiện thi công phòng sạch điện tử theo quy trình 7 bước chuẩn, đảm bảo bàn giao đúng cấp sạch cam kết và đầy đủ hồ sơ nghiệm thu cho audit. Tham khảo thêm quy trình thi công và lưu ý khi lắp đặt phòng sạch để hiểu chi tiết từng giai đoạn cùng những lưu ý thực tế mà các đơn vị ít kinh nghiệm thường bỏ qua.

Bước 1: Khảo sát hiện trạng và xác định cấp sạch

Kỹ sư Cinvico đến tận công trường khảo sát mặt bằng, hệ thống điện sẵn có, tải nhiệt và điều kiện môi trường xung quanh. Từ đó xác định cấp ISO phù hợp cho từng khu vực sản xuất, lập sơ đồ phân vùng áp suất và đề xuất layout sơ bộ. Thời gian: 1–2 ngày làm việc. Chi phí khảo sát: Miễn phí.

Bước 2: Thiết kế kỹ thuật và lập bản vẽ CAD

Dựa trên kết quả khảo sát, đội ngũ kỹ sư lập bản vẽ layout chi tiết, tính toán ACH cho từng khu vực, thiết kế hệ thống ống gió, xác định vị trí FFU, AHU, Passbox, Air Shower. Bản vẽ CAD 2D và 3D (nếu khách yêu cầu) được trình bày rõ ràng trước khi thi công. BOM chi tiết được lập để báo giá minh bạch.

Bước 3: Thi công hệ thống bao che, vách, trần, sàn

Lắp đặt khung nhôm định hình, panel phòng sạch PU/EPS, đảm bảo độ kín khí tuyệt đối tại tất cả mối nối. Toàn bộ góc tường-sàn và tường-trần được bo cong R ≥ 50 mm. Thi công sàn epoxy ESD nếu yêu cầu. Lắp cửa panel phòng sạch với gioăng kín khí và hệ thống khóa liên động. Sau khi hoàn thiện bao che, thực hiện smoke test kiểm tra độ kín khí trước khi lắp hệ thống HVAC.

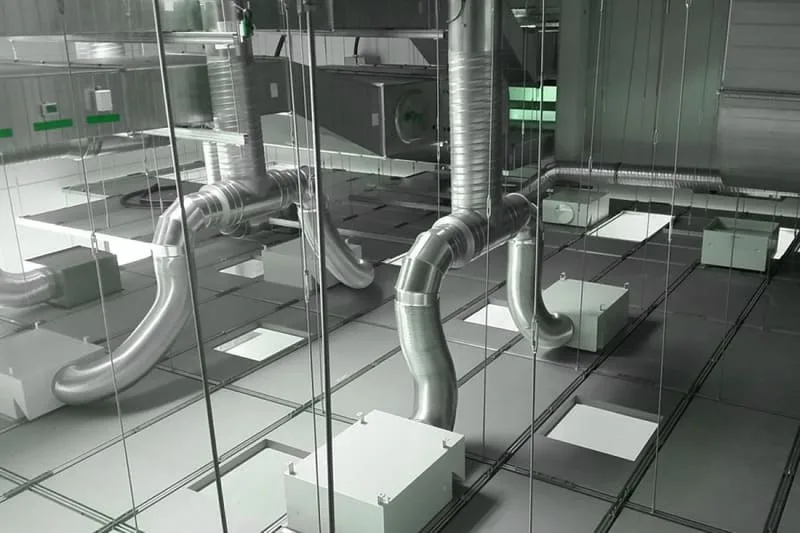

Bước 4: Lắp đặt hệ thống HVAC và lọc khí

Lắp đặt AHU, FCU, ống gió cấp và hồi, FFU trên trần. Lắp bộ lọc HEPA/ULPA tại vị trí thiết kế. Cân bằng lưu lượng gió để đạt ACH thiết kế tại từng khu vực. Lắp hệ thống kiểm soát áp suất chênh lệch tự động.

Bước 5: Lắp đặt hệ thống điện và ESD

Lắp hệ thống tiếp địa ESD riêng biệt (EPA ground): nối toàn bộ bề mặt dẫn điện về điểm đất chung bằng dây đồng bọc xanh-vàng theo IEC 60364. Lắp ionizer tại các vị trí làm việc nhạy cảm. Lắp đèn LED phòng sạch IP65, ổ cắm và công tắc flush-mount chống bụi.

Bước 6: Lắp đặt thiết bị phòng sạch chuyên dụng

Passbox (tĩnh hoặc động): Lắp tại vách ngăn giữa các khu vực cấp sạch khác nhau. Cinvico sản xuất passbox phòng sạch SUS304/SUS316L tích hợp khóa liên động, đèn UV diệt khuẩn và bộ lọc HEPA (tùy loại). Để hiểu chi tiết về nguyên lý hoạt động và phân loại passbox tĩnh/động, xem thêm bài passbox thiết bị phòng sạch đạt chuẩn quốc tế.

Air Shower: Lắp tại lối vào chính của phòng ISO 5–6.

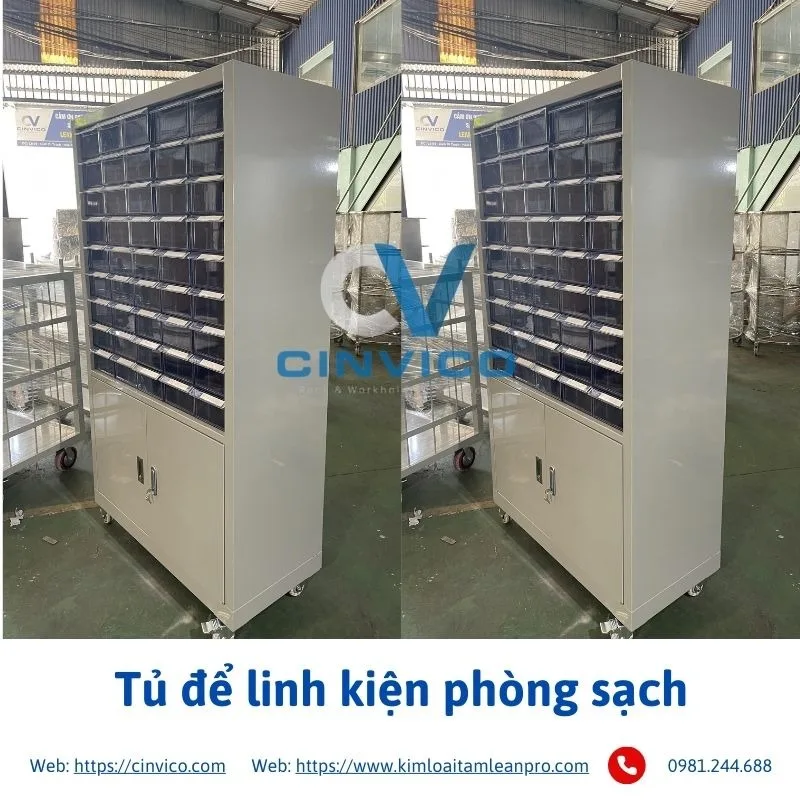

Bàn thao tác ESD, giá kệ inox và tủ để dụng cụ inox phòng sạch: Lắp theo layout thiết kế, toàn bộ bề mặt kim loại kết nối dây tiếp địa về EPA ground.

Hệ thống giám sát môi trường: Cảm biến nhiệt độ, độ ẩm, áp suất chênh lệch kết nối về màn hình trung tâm, hiển thị và cảnh báo liên tục.

Bước 7: Kiểm định, nghiệm thu và bàn giao hồ sơ

Cinvico thực hiện toàn bộ kiểm định: Particle Count Test đo nồng độ hạt theo ISO 14644-1; DOP/PAO Test kiểm tra độ kín và hiệu suất lọc HEPA; Air Balance Report đo lưu lượng gió và ACH; Pressure Differential Measurement đo áp suất chênh lệch tại tất cả ranh giới phân khu; ESD Compliance Test đo điện trở sàn, bàn thao tác và điểm tiếp địa theo ANSI/ESD S20.20.

Hồ sơ bàn giao đầy đủ: Bản vẽ as-built, particle count test report, DOP/PAO test report, air balance report, pressure differential report, ESD compliance test report, material certificate và installation record. Toàn bộ hồ sơ sẵn sàng cho audit ISO 9001:2015, ISO 14644 và ANSI/ESD S20.20 từ đối tác FDI.

6. Cinvico. Nhà sản xuất thiết bị và thi công phòng sạch điện tử tại Hà Nội

Cinvico là đơn vị sản xuất thiết bị kim loại tấm và thi công phòng sạch trực tiếp tại xưởng Hoài Đức, Hà Nội, không qua trung gian hay đại lý phân phối. Điều này cho phép kiểm soát chất lượng từng sản phẩm và rút ngắn thời gian giao hàng đáng kể so với các đơn vị nhập khẩu hoặc mua lại từ bên thứ ba.

Năng lực sản xuất thiết bị phòng sạch in-house:

• Passbox. Thiết bị phòng sạch Cinvico SUS304/SUS316L tích hợp khóa liên động, đèn UV, bộ lọc HEPA (nếu yêu cầu).

• Panel phòng sạch PU/EPS lõi cách nhiệt, bề mặt thép phủ sơn epoxy hoặc inox.

• Bàn thao tác ESD mặt bàn ESD laminate, khung thép sơn tĩnh điện, dây tiếp địa.

• Giá kệ inox SUS304 phòng sạch không sinh bụi, dễ vệ sinh, chịu tải cao.

• Cửa panel phòng sạch 1 cánh, 2 cánh, cửa cuốn nhanh theo yêu cầu.

• Xe đẩy inox SUS304 phòng sạch bánh xe chống tĩnh điện, bề mặt nhẵn đáp ứng tiêu chuẩn vệ sinh phòng sạch.

Dịch vụ thi công trọn gói: Khảo sát → Thiết kế CAD → Thi công → Kiểm định → Nghiệm thu → Bàn giao hồ sơ đầy đủ. Xem thêm dịch vụ thiết kế và thi công phòng sạch tại Cinvico để biết đầy đủ các gói dịch vụ và danh mục công trình đã thực hiện.

Địa bàn phục vụ: Các KCN miền Bắc, Bắc Ninh (Samsung, Canon, VSIP), Hưng Yên (Phố Nối), Hải Dương, Hải Phòng (Đình Vũ, Nomura), Hà Nội (Thăng Long, Quang Minh).

Cam kết thời gian: Khảo sát trong 48 giờ. Báo giá trong 24 giờ sau khảo sát.

7. Câu hỏi thường gặp về phòng sạch điện tử

Q1: Chi phí xây dựng phòng sạch điện tử khoảng bao nhiêu?

Chi phí phụ thuộc vào cấp ISO yêu cầu, diện tích, thiết bị lắp đặt và mức độ kiểm soát ESD. Tham khảo sơ bộ: phòng sạch ISO 7–8 diện tích 100 m² thường dao động từ 500 triệu đến 2 tỷ đồng; phòng ISO 5–6 chi phí cao hơn đáng kể do yêu cầu ACH và lọc khí khắt khe hơn. Liên hệ Cinvico để nhận báo giá chi tiết dựa trên thiết kế thực tế.

Q2: Phòng sạch điện tử cần đạt cấp ISO nào?

Tùy theo công đoạn sản xuất: dây chuyền SMT thường yêu cầu ISO 7; sản xuất PCB đa lớp và ổ cứng HDD yêu cầu ISO 6; linh kiện quang điện tử và màn hình OLED yêu cầu ISO 5; sản xuất wafer và Nanochip yêu cầu ISO 3–4. Kỹ sư Cinvico tư vấn cấp ISO phù hợp miễn phí sau khi khảo sát quy trình sản xuất thực tế.

Q3: ESD trong phòng sạch điện tử được kiểm soát như thế nào?

Kiểm soát ESD theo ANSI/ESD S20.20 là một hệ thống tích hợp gồm: sàn ESD (điện trở 10⁶–10⁹ Ω), bàn thao tác ESD có dây tiếp địa, ionizer tại điểm làm việc nhạy cảm, đồng phục ESD, vòng đeo tay tiếp địa (1 MΩ ± 20%) và hệ thống EPA ground kết nối toàn bộ bề mặt dẫn điện về điểm đất chung. Thiếu bất kỳ thành phần nào cũng khiến hệ thống ESD không đạt compliance.

Q4: Phòng sạch điện tử cần bảo trì và kiểm định bao lâu một lần?

Theo ISO 14644-2: phòng ISO 5–6 kiểm định tối thiểu 6 tháng/lần; phòng ISO 7–8 kiểm định tối thiểu 12 tháng/lần. Bộ lọc HEPA cần DOP/PAO test định kỳ 12 tháng và thay thế khi áp suất rơi qua lọc tăng vượt 1,5 lần giá trị ban đầu. Các thông số nhiệt độ, áp suất chênh lệch và lưu lượng gió nên giám sát liên tục bằng hệ thống cảm biến.

Q5: Cinvico có thể cung cấp hồ sơ nghiệm thu phòng sạch cho audit FDI không?

Có. Cinvico bàn giao đầy đủ hồ sơ nghiệm thu gồm: bản vẽ as-built, particle count test report (theo ISO 14644-1), DOP/PAO test report, air balance report, pressure differential report, ESD compliance test report, material certificate và installation record. Toàn bộ hồ sơ đáp ứng yêu cầu audit ISO 9001:2015, ISO 14644 và ANSI/ESD S20.20 từ đối tác FDI Nhật, Hàn, Đài Loan.
