Hộp chống ồn

Máy dập, máy ép thủy lực, máy nén khí trong nhà máy đang phát ra tiếng ồn vượt 85 dB(A)? Đợt đo định kỳ vừa rồi có kết quả vượt ngưỡng cho phép theo QCVN 24:2016/BYT, hay đoàn audit ISO 45001 sắp vào trong vài tuần tới? Đây là tình huống mà rất nhiều EHS Manager và Facility Manager tại các nhà máy FDI và SME lớn tại miền Bắc đang đối mặt và hộp chống ồn là giải pháp kỹ thuật trực tiếp xử lý tận gốc nguồn phát tiếng ồn, không phải che đậy tạm thời.

Cinvico sản xuất hộp chống ồn theo yêu cầu tại xưởng Hoài Đức, Hà Nội từ khảo sát, thiết kế đến lắp đặt và bàn giao bộ chứng từ đầy đủ cho audit. Cam kết giảm 15–25 dB(A), giao lắp trong 2–3 tuần.

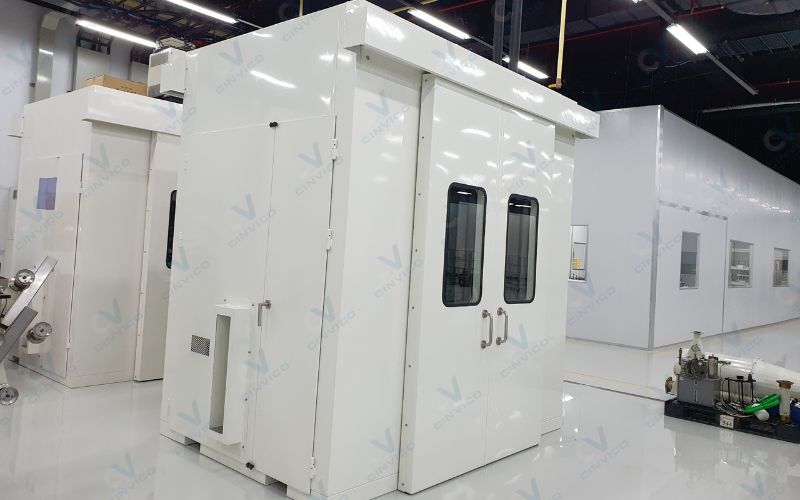

1. Hộp chống ồn máy móc công nghiệp là gì?

Hộp chống ồn (còn gọi là buồng cách âm, vỏ cách âm, nhà cách âm) là kết cấu kim loại tấm bao phủ trực tiếp lên nguồn phát tiếng ồn máy dập, máy ép, máy nén khí, cụm line tự động nhằm ngăn chặn âm thanh lan ra môi trường lao động xung quanh.

Khác với giải pháp xử lý môi trường (tường cách âm, tấm tiêu âm treo trần), hộp chống ồn xử lý ngay tại nguồn phát. Hiệu quả giảm ồn cao hơn, chi phí trên mỗi dB giảm được thấp hơn, và không ảnh hưởng đến bố cục xưởng.

Cinvico hiện cung cấp 3 dòng sản phẩm chính trong danh mục này:

• Nhà cách âm máy dập Enclosure dạng cabin cứng, bao phủ toàn bộ máy dập cơ học hoặc thủy lực. Thiết kế có cửa quan sát, cửa bảo trì bản lề nhanh.

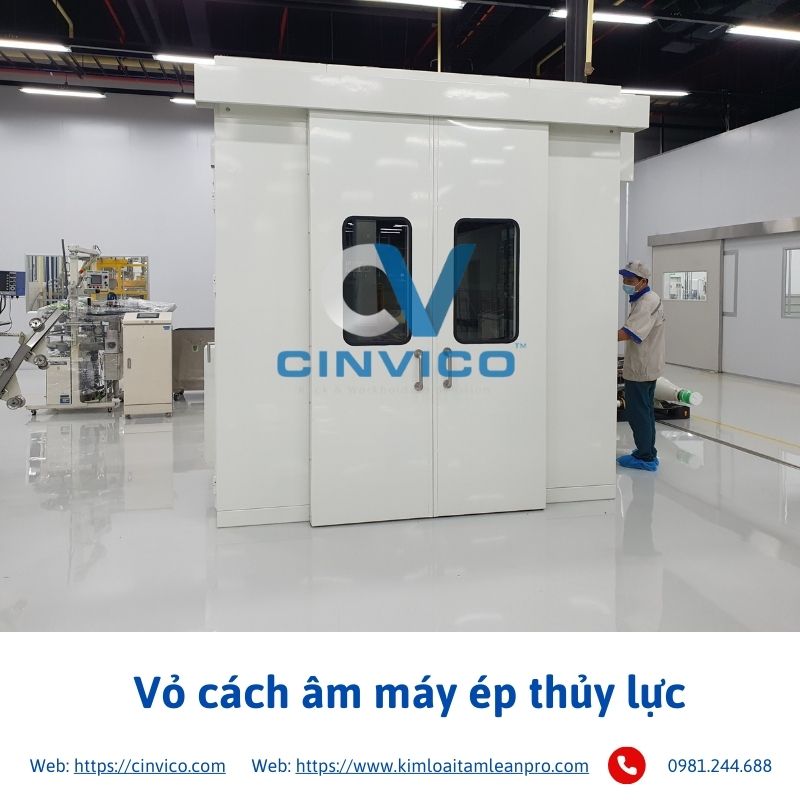

• Vỏ cách âm máy ép thủy lực Dạng panel tháo lắp mô-đun, phù hợp khi cần tiếp cận bảo trì máy thường xuyên.

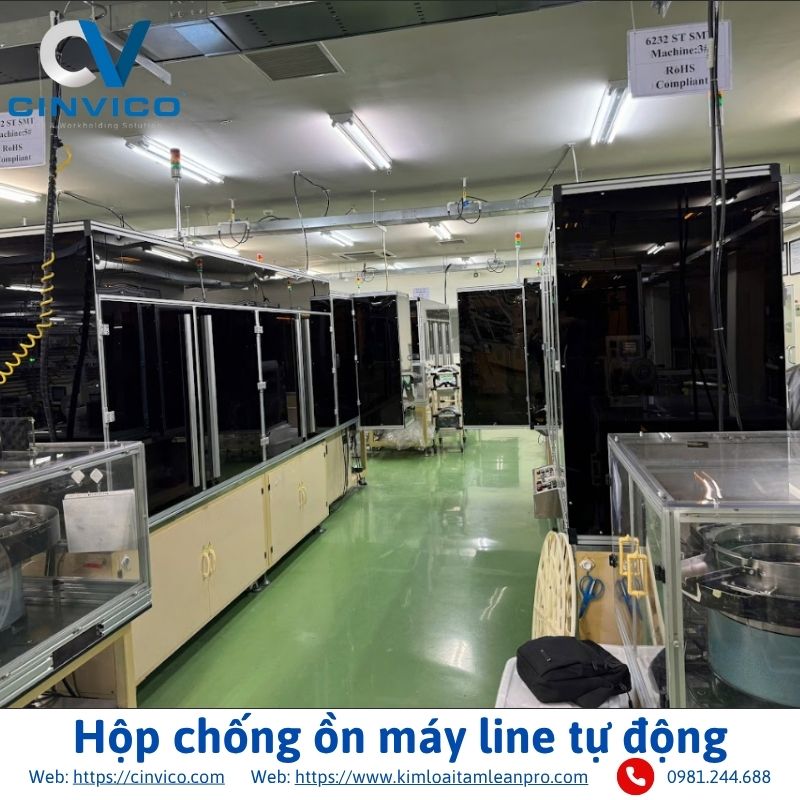

• Hộp chống ồn máy line tự động Enclosure cho cụm thiết bị hoặc toàn bộ công đoạn, tích hợp hệ thống thông gió và cảm biến nhiệt.

2. Khi nào nhà máy cần lắp hộp chống ồn?

2.1. Tiếng ồn đo được vượt ngưỡng QCVN 24:2016/BYT

Theo QCVN 24:2016/BYT, mức áp suất âm tương đương cho phép tại khu vực làm việc là 85 dB(A) cho ca làm việc 8 giờ. Với ca 4 giờ, ngưỡng tăng lên 88 dB(A); với ca 2 giờ là 91 dB(A).

Các thiết bị thường xuyên vi phạm ngưỡng này bao gồm:

• Máy dập cơ học và thủy lực: thường đo được 90–105 dB(A)

• Máy nén khí không có vỏ: 85–95 dB(A)

• Máy ép nhựa, máy đúc: 80–95 dB(A)

• Line đóng gói tốc độ cao: 82–90 dB(A)

Vi phạm QCVN 24 có thể dẫn đến phạt hành chính, yêu cầu dừng hạng mục sản xuất và ảnh hưởng trực tiếp đến kết quả audit ISO 45001 hoặc ISO 14001.

2.2. Audit ISO 45001 hoặc CAR từ công ty mẹ

Nếu nhà máy nhận Corrective Action Request (CAR) từ bộ phận EHS của tập đoàn hoặc cơ quan quản lý nhà nước với hạng mục tiếng ồn, deadline xử lý thường rất ngắn 30 đến 60 ngày.

Đây là trường hợp Cinvico xử lý thường xuyên nhất. Quy trình từ khảo sát đến lắp đặt hoàn chỉnh của Cinvico có thể hoàn thành trong 15–21 ngày làm việc với đơn gấp. Bộ chứng từ bàn giao sau lắp đặt đủ để trình trong đợt audit tiếp theo.

Nếu bạn đang trong tình huống này, đừng chờ thêm thời gian khảo sát + thiết kế + sản xuất + lắp đặt cần được tính kỹ. Liên hệ Ms. Nhung tại 0981.244.688 để được đánh giá khả năng xử lý kịp deadline của bạn.

2.3. Lắp đặt ngay khi mua máy mới hoặc mở rộng line

Thiết kế và lắp hộp chống ồn đồng thời với việc mua máy mới tiết kiệm chi phí hơn nhiều so với xử lý hậu kỳ sau khi layout đã cố định. Cinvico có thể thiết kế enclosure dựa trên bản vẽ máy gốc (từ catalogue nhà sản xuất máy) không cần chờ máy về xưởng.

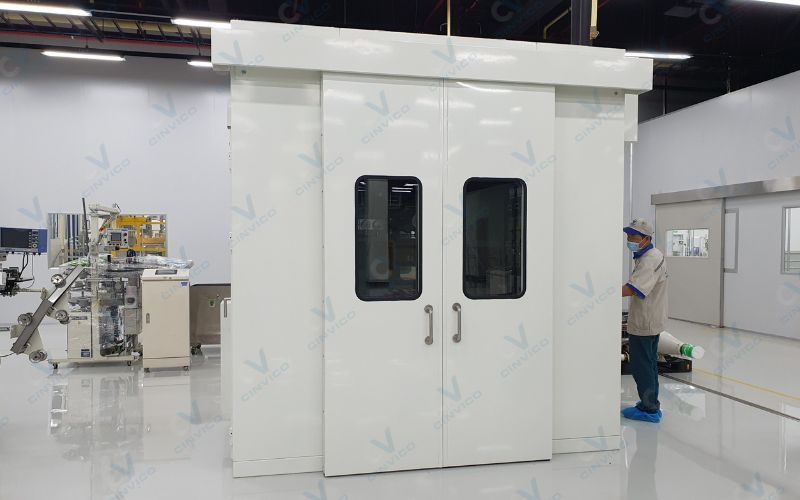

3. Cấu tạo hộp chống ồn Cinvico thông số kỹ thuật chi tiết

Hiệu quả cách âm của một hộp chống ồn không phụ thuộc vào độ dày vỏ đơn thuần, mà phụ thuộc vào tổ hợp vật liệu và cấu tạo đa lớp. Dưới đây là thông số kỹ thuật tiêu chuẩn Cinvico đang áp dụng.

3.1. Vỏ ngoài lớp phản xạ âm

3.2. Lớp cách âm bên trong lớp hấp thụ âm

Đây là lớp quyết định phần lớn hiệu quả giảm dB. Cinvico sử dụng:

Lớp chính. Bông khoáng Rockwool:

• Mật độ: 60–100 kg/m³ (tùy yêu cầu giảm ồn)

• Mật độ 60 kg/m³: phù hợp mức giảm 15–18 dB(A)

• Mật độ 80–100 kg/m³: phù hợp mức giảm 20–25 dB(A), dùng cho máy dập nặng

• Hệ số hấp thụ âm α ≥ 0,9 tại dải tần 500–2000 Hz

Lớp tiêu âm phía trong cùng:

• Foam tiêu âm hoặc bông thủy tinh mật độ 32 kg/m³

• Bọc vải kính không dệt, chịu nhiệt đến 250°C

Cơ chế hoạt động: vỏ cứng bên ngoài phản xạ sóng âm, lớp mềm bên trong hấp thụ năng lượng âm còn lại. Kết hợp 2 cơ chế cho hiệu quả giảm 15–25 dB(A) tùy cấu hình.

3.3. Hệ thống phụ trợ tích hợp

Một hộp chống ồn kín hoàn toàn sẽ gây quá nhiệt máy sau vài giờ vận hành đây là lỗi thiết kế phổ biến nhất. Cinvico giải quyết bằng hệ thống thông gió mê cung (labyrinth duct):

• Cửa thông gió dạng mê cung: không khí vào/ra nhưng sóng âm bị bẻ hướng và triệt tiêu qua các vách chuyển hướng. Đây là giải pháp thay thế cho quạt hút thông gió thông thường (vốn tạo ra tiếng ồn riêng).

• Cửa quan sát: kính cường lực 8 mm, khung joint silicon, giảm ồn thêm 28–32 dB so với kính thường

• Cửa bảo trì: bản lề inox 304, khóa cam nhanh quarter-turn, mở được hoàn toàn không cần tháo vít

• Đầu dây điện: cable gland kín, không tạo điểm hở âm thanh

• Cảm biến nhiệt: tùy chọn, kết nối báo động khi nhiệt độ bên trong vượt ngưỡng

4. Quy trình sản xuất và lắp đặt hộp chống ồn tại Cinvico

Cinvico không bán sản phẩm đóng hộp sẵn. Mỗi hộp chống ồn được thiết kế riêng theo từng loại máy, không gian nhà xưởng và yêu cầu giảm dB của khách hàng. Quy trình gồm 5 bước:

Bước 1: Khảo sát hiện trường miễn phí (trong 48 giờ)
Kỹ sư Cinvico đến tận nhà máy: đo tiếng ồn thực tế bằng máy đo dB(A) calibrated, ghi nhận kích thước máy, không gian xung quanh, yêu cầu tiếp cận bảo trì, vị trí nguồn điện và hệ thống thông gió hiện có. Kết quả đo được lưu thành tài liệu baseline dùng để so sánh sau lắp đặt.

Bước 2: Thiết kế & báo giá (trong 24 giờ sau khảo sát)
Kỹ sư xuất bản vẽ CAD chi tiết kèm specs vật liệu, phương án thông gió, vị trí cửa. Báo giá ghi rõ: vật liệu, độ dày, quy cách lớp cách âm và cam kết mức giảm dB bằng văn bản.

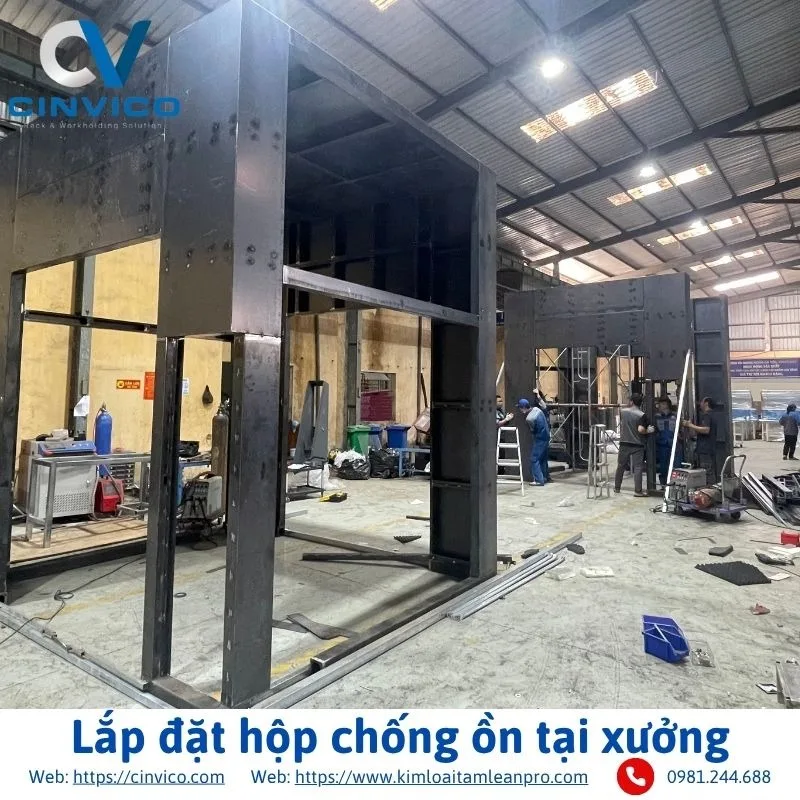

Bước 3: Sản xuất tại xưởng Hoài Đức
Toàn bộ quy trình gia công kim loại tấm thực hiện tại xưởng 3.000 m² của Cinvico: cắt laser CNC ±0,1 mm → chấn gấp CNC ±0,3 mm → hàn TIG/MIG → lắp ghép lớp cách âm → sơn tĩnh điện powder coating. Kiểm tra QC từng panel trước khi xuất xưởng.

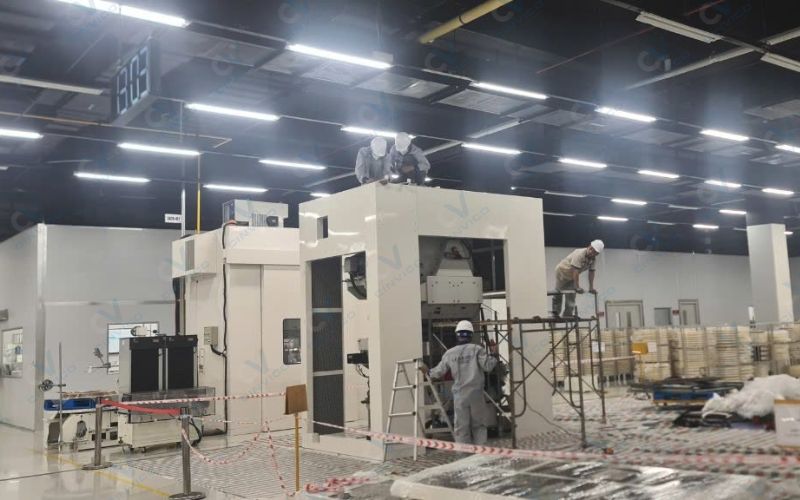

Bước 4: Lắp đặt tận nhà máy
Đội kỹ thuật Cinvico lắp đặt tại công trường, tuân thủ nội quy 5S, bảo hộ lao động và quy định an toàn của nhà máy khách hàng. Không để lại phế liệu sau thi công.

Bước 5: Đo kiểm tra & bàn giao chứng từ
Đo lại tiếng ồn sau lắp đặt, đối chiếu với kết quả baseline. Bàn giao bộ chứng từ đầy đủ gồm: Technical Data Sheet, Test Report (phương pháp ISO 11200), Material Certificate thép mạ kẽm (JIS G 3302), Installation Record. Đây là bộ tài liệu đủ để trình trong đợt audit ISO 45001 tiếp theo.

Tiến độ tiêu chuẩn: 2–3 tuần kể từ ngày duyệt thiết kế.
Tiến độ gấp (trường hợp audit): 7–15 ngày làm việc (có phụ phí, cần thảo luận cụ thể với kỹ sư).

5. Hộp chống ồn Cinvico đáp ứng những tiêu chuẩn nào?

Khi chọn supplier cho hộp chống ồn phục vụ audit, khách hàng FDI và SME lớn thường yêu cầu tài liệu chứng minh sản phẩm đáp ứng tiêu chuẩn nào. Dưới đây là các tiêu chuẩn Cinvico áp dụng:

Ngoài hộp chống ồn, nếu nhà máy đang triển khai đồng thời các hạng mục EHS khác, Cinvico cũng cung cấp hàng rào an toàn máy móc (theo ISO 13857) và khay chống tràn hóa chất (theo QCVN 25) giúp xử lý trọn gói nhiều hạng mục audit từ một supplier duy nhất.

6. Tại sao chọn Cinvico để sản xuất hộp chống ồn?

Thị trường có nhiều đơn vị cung cấp vỏ cách âm và nhà cách âm máy dập. Dưới đây là những điểm khác biệt cụ thể của Cinvico:

Thiết kế kỹ thuật đúng nghĩa không bán sản phẩm catalog:
Mỗi enclosure được tính toán riêng theo loại máy, tần số tiếng ồn chủ đạo và mức giảm dB cần đạt. Cinvico không lắp thêm bông cách âm vào hộp thép thông thường rồi gọi là hộp chống ồn.

Cam kết hiệu quả bằng văn bản:
Không phải supplier nào cũng dám cam kết số dB giảm được. Cinvico ghi rõ trong hợp đồng mức giảm tối thiểu, đo kiểm tra sau lắp đặt và có biện pháp khắc phục nếu không đạt.

Xưởng sản xuất thực có thể audit:
Xưởng 3.000 m² tại 422 Sơn Đồng, Hoài Đức, Hà Nội. Khách hàng FDI có thể sắp xếp factory visit trước khi đặt hàng. Cinvico có ISO 9001:2015 và đội kỹ sư phụ trách quality control từng công đoạn.

Bộ chứng từ đầy đủ cho audit:
Nhiều nhà máy phải tự tổng hợp hồ sơ kỹ thuật sau khi mua thiết bị gây khó khăn khi audit. Cinvico bàn giao trọn bộ: TDS, Test Report, Material Cert, Installation Record khách hàng nhận về và nộp thẳng cho đoàn audit.

Năng lực gia công kim loại tấm đồng bộ trong một xưởng:
Cắt laser, chấn gấp, hàn TIG/MIG, sơn tĩnh điện không thuê ngoài, không mất kiểm soát chất lượng giữa các công đoạn. Với khách hàng cần thêm passbox phòng sạch hoặc thiết bị kiểm soát môi trường sản xuất khác, Cinvico có thể cung cấp trọn gói từ một đầu mối.

7. Câu hỏi thường gặp về hộp chống ồn máy móc

Hộp chống ồn giảm được bao nhiêu dB(A)?

Mức giảm phụ thuộc vào cấu hình thiết kế. Cinvico thiết kế để đạt mức giảm 15–25 dB(A) tùy yêu cầu. Ví dụ thực tế: máy dập đo được 98 dB(A) trước lắp đặt, sau lắp đặt nhà cách âm đo được 73–75 dB(A) đạt ngưỡng cho phép theo QCVN 24:2016/BYT. Mức giảm cụ thể được cam kết bằng văn bản trong hợp đồng.

Hộp chống ồn có làm máy bị quá nhiệt không?

Đây là lo ngại chính đáng. Cinvico xử lý bằng hệ thống thông gió mê cung (labyrinth duct) tích hợp sẵn: không khí lưu thông được nhưng sóng âm bị triệt tiêu qua các vách chuyển hướng. Với máy sinh nhiệt lớn, Cinvico có thể tích hợp thêm quạt hút công nghiệp với hộp giảm ồn riêng cho quạt.

Cinvico có cung cấp chứng từ để trình trong đợt audit ISO 45001 không?

Có. Bộ chứng từ tiêu chuẩn bàn giao sau lắp đặt gồm: Technical Data Sheet (specs đầy đủ), Test Report đo tiếng ồn trước–sau theo ISO 11200, Material Certificate thép mạ kẽm theo JIS G 3302, và Installation Record. Đây là tài liệu khách hàng nộp trực tiếp cho đoàn audit.

Thời gian sản xuất và lắp đặt mất bao lâu?

Tiêu chuẩn: 2–3 tuần kể từ ngày duyệt thiết kế. Trường hợp audit gấp: 7–15 ngày làm việc (cần thảo luận trực tiếp về khả năng sắp xếp và phụ phí tăng tốc). Liên hệ sớm để có đủ thời gian xử lý.

Hộp chống ồn có tháo lắp được khi cần bảo trì máy không?

Có. Cinvico thiết kế cửa bảo trì bản lề quarter-turn mở hoàn toàn không cần dụng cụ, và dòng vỏ cách âm dạng panel mô-đun có thể tháo từng tấm độc lập khi cần thay thế bộ phận máy lớn. Yêu cầu này được ghi nhận trong bước khảo sát để thiết kế phù hợp.

Cinvico có làm được hộp chống ồn cho máy dập lớn (>100 tấn lực) không?

Có. Cinvico đã thực hiện enclosure cho máy dập đến 200 tấn lực. Kích thước và kết cấu được tính toán riêng theo từng loại máy không có giới hạn cố định về kích thước enclosure.

Liên hệ tư vấn và đặt lịch khảo sát hộp chống ồn

Nếu nhà máy bạn đang đối mặt với vấn đề tiếng ồn vượt ngưỡng cho phép, hoặc cần giải pháp kỹ thuật để chuẩn bị cho đợt audit sắp tới hãy bắt đầu bằng một cuộc khảo sát miễn phí.

Kỹ sư Cinvico sẽ đến hiện trường trong vòng 48 giờ, đo tiếng ồn thực tế, đánh giá giải pháp phù hợp và báo giá trong 24 giờ sau khảo sát. Không có cam kết tài chính nào cho đến khi bạn duyệt thiết kế.
