NHÔM 6061 LÀ GÌ? THÀNH PHẦN, CƠ TÍNH T6 VÀ LƯU Ý KHI GIA CÔNG

Nhôm 6061 là gì mà gần như bản vẽ đồ gá, tấm đế máy nào cũng ghi "A6061-T6"? Bài viết trả lời thẳng: thành phần, cơ tính từng trạng thái, so sánh với 5052, 6063, 7075, lỗi hay gặp khi cắt, chấn, hàn và cách đặt mua, tính khối lượng đúng.

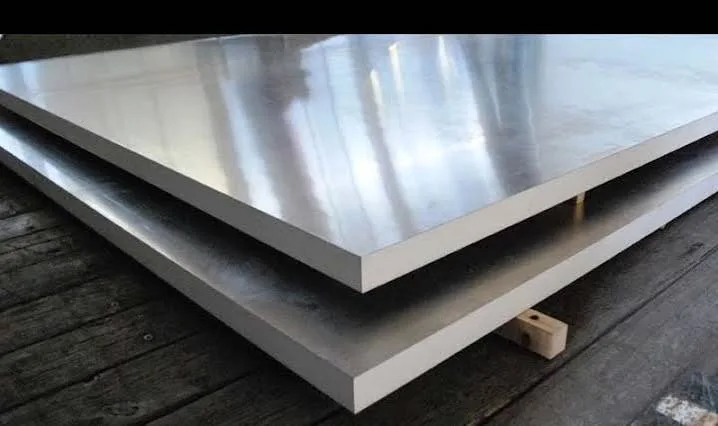

1. Nhôm 6061 là gì?

Nhôm 6061 là hợp kim nhôm nhóm 6xxx, nguyên tố hợp kim chính là magie (0,8 – 1,2%) và silic (0,4 – 0,8%). Đây là hợp kim hóa bền bằng nhiệt luyện, nên độ bền phụ thuộc rất lớn vào ký hiệu trạng thái ghi sau tên mác (O, T4, T6, T651).

Mác này ra đời năm 1935 với tên ban đầu là "Alloy 61S". Nhờ cân bằng tốt giữa độ bền, khả năng gia công và chống ăn mòn, nó là hợp kim nhôm kỹ thuật dùng phổ biến nhất trong cơ khí chế tạo.

1.1. Các tên gọi tương đương trên bản vẽ và chứng chỉ

Bản vẽ của khách Nhật, Mỹ, châu Âu ghi cùng vật liệu theo cách khác nhau. Bộ phận mua hàng cần nhận ra để không đặt nhầm:

1.2. Các dạng phôi nhôm 6061 trên thị trường

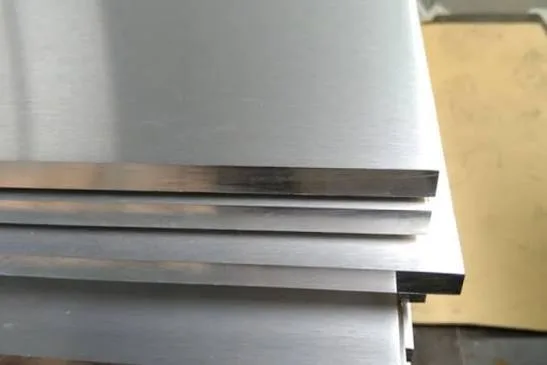

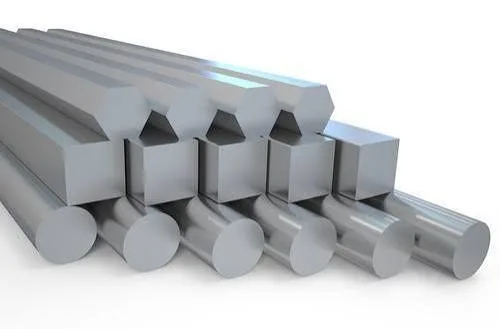

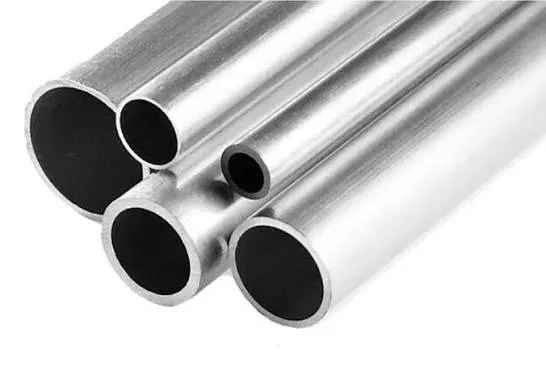

Nhôm 6061 có dạng tấm (khoảng 1 mm đến trên 100 mm), thanh tròn, thanh vuông, ống và profile đùn. Tấm dày và thanh tròn dùng nhiều cho phay CNC. Tấm mỏng thường được cắt, chấn, hàn thành chi tiết theo quy trình gia công tấm.

Nếu bạn chưa quen các công đoạn cắt, chấn, hàn phôi tấm, đọc thêm:

=> XEM THÊM: GIA CÔNG KIM LOẠI TẤM LÀ GÌ? PHƯƠNG PHÁP VÀ ỨNG DỤNG

2. Thành phần hóa học của nhôm 6061

Magie và silic kết hợp tạo pha Mg2Si, pha này kết tủa khi hóa già và là nguồn gốc độ bền của 6061. Đồng tăng thêm độ bền, crom kiểm soát hạt và giảm nguy cơ ăn mòn ứng suất.

Khi nhận hàng, đối chiếu bảng này với mill certificate. Lô có Mg hoặc Si nằm ngoài dải trên thì không phải 6061 đạt chuẩn, dù nhà cung cấp gọi tên gì.

3. Trạng thái O, T4, T6, T651 và cơ tính nhôm 6061

Cùng là 6061 nhưng giới hạn chảy của T6 cao gấp khoảng 5 lần trạng thái ủ O. Vì vậy ký hiệu trạng thái quan trọng không kém tên mác; ghi thiếu là có thể nhận nhầm phôi mềm.

3.1. Ý nghĩa từng ký hiệu trạng thái

• 6061-O: ủ mềm, dễ uốn tạo hình nhất, độ bền thấp.

• 6061-T4: tôi dung dịch rồi hóa già tự nhiên ở nhiệt độ phòng; dẻo hơn T6, dễ tạo hình hơn.

• 6061-T6: tôi dung dịch rồi hóa già nhân tạo trong lò; bền nhất, phổ biến nhất trên thị trường.

• 6061-T651: T6 có thêm bước kéo giãn khử ứng suất dư. Tấm T651 ít cong vênh khi phay sâu một mặt, nên tấm đế, mặt gá cần độ phẳng thường ghi T651.

3.2. Bảng cơ tính và tính chất vật lý

Đây là giá trị điển hình để tham khảo. Giá trị dùng để nghiệm thu là giá trị tối thiểu theo tiêu chuẩn: ASTM B209 yêu cầu tấm 6061-T6 đạt tối thiểu 290 MPa bền kéo và 240 MPa giới hạn chảy.

Mô đun đàn hồi thấp kéo theo một hệ quả kỹ sư hay bỏ sót: thay thép bằng nhôm 6061 cùng tiết diện thì kết cấu nhẹ đi khoảng 3 lần nhưng võng gấp khoảng 3 lần dưới cùng tải. Dầm dài, tay đòn dài cần tăng tiết diện.

4. Ưu điểm và hạn chế của nhôm 6061

4.1. Ưu điểm

• Bền so với khối lượng: giới hạn chảy tối thiểu của tấm T6 (240 MPa) xấp xỉ thép SS400 (245 MPa với tấm ≤ 16 mm) trong khi chỉ nặng bằng 1/3.

• Phay, tiện tốt: phoi gãy gọn, bề mặt sau phay đẹp, hợp chi tiết CNC số lượng lớn.

• Chống ăn mòn khí quyển tốt, anod hóa cho màng đều, cứng bề mặt.

• Hàn được bằng TIG, MIG, khác 7075 gần như không dùng cho kết cấu hàn.

4.2. Hạn chế cần biết trước khi chọn

• Mất bền vùng hàn: vùng ảnh hưởng nhiệt quanh mối hàn tụt về gần mức T4, giảm khoảng 40% độ bền. Sổ tay thiết kế nhôm (Aluminum Design Manual) khuyến nghị lấy 165 MPa làm độ bền thiết kế cho vùng này nếu không nhiệt luyện lại.

• Khó chấn gấp ở trạng thái T6: độ giãn dài chỉ khoảng 12%, chấn bán kính nhỏ dễ nứt mặt ngoài.

• Độ bền thấp hơn 7075 khoảng 45%, không hợp chi tiết chịu tải rất cao.

• Chịu nước biển, hóa chất kém hơn 5052: môi trường muối, hóa chất nên cân nhắc 5052 hoặc inox.

5. So sánh nhôm 6061 với 5052, 6063 và 7075

Câu hỏi thực tế thường không phải "6061 là gì" mà là "chi tiết này nên dùng 6061 hay mác khác". Bảng dưới gom 4 mác hay gặp nhất trong xưởng.

Gợi ý chọn nhanh theo chi tiết:

• Vỏ, nắp, máng có nhiều đường chấn: chọn 5052-H32, gần như không nứt khi chấn. Riêng vỏ tủ điện công nghiệp đặt trong xưởng thường vẫn làm bằng thép sơn tĩnh điện hoặc inox để tối ưu chi phí.

• Đồ gá, jig, tấm đế phay CNC chịu lực: chọn 6061-T6; cần độ phẳng cao chọn 6061-T651.

• Thanh khung định hình, tải nhẹ, cần bề mặt đẹp: chọn 6063-T5.

• Chi tiết chịu tải rất cao, không hàn: chọn 7075-T6.

Nếu chi tiết đang làm bằng thép và muốn chuyển sang nhôm, đừng chỉ so bền kéo. Hãy tính lại độ võng như đã nói ở mục 3.2.

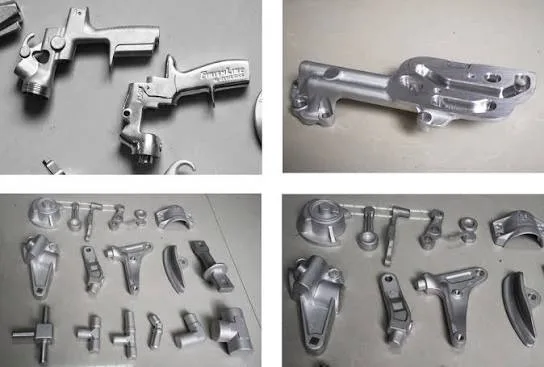

6. Ứng dụng của nhôm 6061 trong nhà máy và công nghiệp

Trong nhà máy, nhôm 6061 xuất hiện nhiều nhất ở chi tiết cần nhẹ, cứng vững và gia công chính xác:

• Đồ gá, jig, pallet trên dây chuyền lắp ráp điện tử, linh kiện ô tô: nhẹ để công nhân thao tác, phay chính xác vị trí định vị.

• Tấm đế, tấm gá cảm biến, tay máy trong thiết bị tự động hóa: giảm quán tính cho cơ cấu chuyển động nhanh.

• Mặt gá trên trạm thao tác, khung thiết bị nhẹ: thường kết hợp profile nhôm với tấm 6061.

• Ngoài nhà máy: khung xe đạp, chi tiết ô tô, phụ kiện tàu thuyền, kết cấu sàn, lan can.

Một trạm lắp ráp thực tế thường chia vật liệu theo chức năng: đồ gá và mặt gá dùng 6061 phay CNC, còn khung chịu lực và chân bàn dùng thép để rẻ hơn và cứng vững hơn. Nếu bạn đang chuẩn bị trạm thao tác cho line lắp ráp, Cinvico sản xuất bàn thao tác theo kích thước, tải trọng của từng công đoạn để bạn gắn đồ gá nhôm lên.

=> Sản phẩm: BÀN THAO TÁC

Tương tự, thiết bị tự động hóa cần khung đỡ cứng vững theo kích thước máy thường làm khung bằng thép hộp hoặc thép tấm chấn hàn, còn tấm gá chi tiết dùng nhôm 6061.

=> Sản phẩm: KHUNG MÁY

7. Lưu ý khi gia công nhôm 6061: cắt, chấn, hàn và xử lý bề mặt

Đây là phần nhiều bản vẽ "đúng vật liệu nhưng sai công nghệ". Nắm trước giúp bạn tránh nứt phôi, mất bền và phải làm lại.

7.1. Cắt laser và cắt CNC

Nhôm phản xạ tia laser mạnh và dẫn nhiệt nhanh, nên cần máy laser fiber đủ công suất cho chiều dày và khí cắt nitơ để mép sạch. Tấm dày thường chuyển sang phay CNC hoặc cắt tia nước để tránh vùng ảnh hưởng nhiệt ở mép. Khi cần cắt biên dạng tấm mỏng, bạn có thể tham khảo dịch vụ cắt laser kim loại tấm của Cinvico.

7.2. Chấn gấp nhôm 6061

Lỗi phổ biến nhất: bản vẽ ghi 6061-T6 cho chi tiết có nhiều đường chấn, chấn xong nứt dọc mép ngoài. Theo The Fabricator, 6061-O chấn được với bán kính trong khoảng 18 – 20% độ mở cối V, còn T4 và T6 rất khó chấn và cần bán kính lớn hơn nhiều. Hướng xử lý:

• Tăng bán kính chấn trong, chọn cối V rộng hơn, bố trí đường chấn vuông góc với chiều cán của tấm.

• Chi tiết cần chấn nhiều: đổi sang 5052-H32, hoặc chấn ở trạng thái O/T4 rồi nhiệt luyện lên T6.

• Chấn thử 1 mẫu trước khi chạy cả lô, vì bán kính an toàn phụ thuộc chiều dày và từng lô vật liệu.

Nếu chi tiết của bạn cần chấn gấp kim loại tấm, gửi bản vẽ để kỹ sư rà mác vật liệu và bán kính chấn trước khi sản xuất.

7.3. Hàn nhôm 6061

Hàn TIG hoặc MIG với dây phụ ER4043 (ít nứt nóng) hoặc ER5356 (bền hơn, màu hợp hơn khi anod hóa sau hàn). Không hàn 6061 khi không có dây phụ vì dễ nứt kết tinh. Kết cấu hàn phải tính theo độ bền vùng hàn khoảng 165 MPa, không tính theo 276 MPa của T6.

7.4. Anod hóa và sơn

6061 anod hóa cho màng đều, chống trầy, cách điện bề mặt; chi tiết cần màu đồng đều nên làm mẫu màu trước. Sơn tĩnh điện cần tẩy dầu và xử lý chuyển hóa bề mặt để sơn bám tốt.

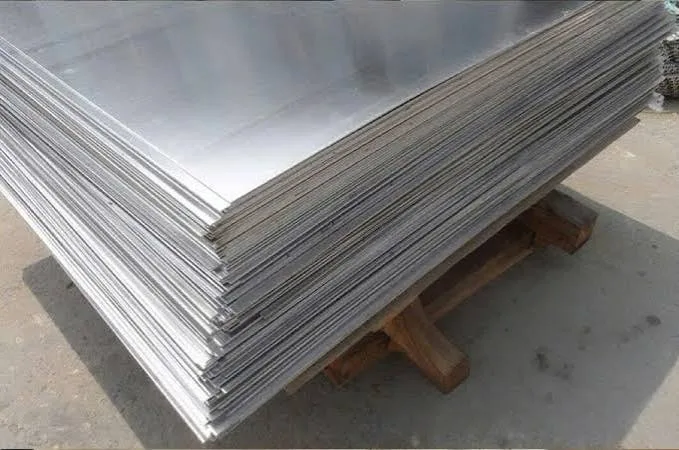

8. Cách đặt mua nhôm 6061, tính khối lượng và giá tham khảo

8.1. Ghi đủ 5 thông tin khi gửi yêu cầu báo giá

Chỉ ghi "nhôm 6061" là chưa đủ. Một yêu cầu báo giá (RFQ) rõ ràng nên có:

1. Mác và trạng thái: ví dụ 6061-T6 hoặc 6061-T651.

2. Dạng phôi: tấm, thanh tròn, ống hay profile.

3. Quy cách: chiều dày hoặc đường kính, khổ, chiều dài, dung sai.

4. Tiêu chuẩn nghiệm thu: ví dụ ASTM B209 hoặc JIS H4000.

5. Chứng từ: mill certificate ghi thành phần và cơ tính theo số lô, kèm CO, CQ nếu dự án yêu cầu.

8.2. Kiểm tra lô hàng khi nhận

• Đối chiếu số lô trên phôi với mill certificate.

• Đo độ cứng: 6061-T6 khoảng 95 HB; kết quả thấp hơn nhiều có thể là phôi T4, O hoặc sai mác.

• Lô lớn hoặc chi tiết quan trọng: phân tích thành phần bằng máy quang phổ.

8.3. Cách tính khối lượng nhôm 6061

Nhôm được bán theo kg, nên dự toán cần tính khối lượng trước. Với khối lượng riêng 2,70 g/cm³:

• Tấm: khối lượng (kg) = dày (mm) × rộng (m) × dài (m) × 2,7.

• Thanh tròn: khối lượng (kg/m) = đường kính (mm)² × 0,00212.

Ví dụ: tấm 10 × 1.220 × 2.440 mm nặng khoảng 80,4 kg; thanh tròn Ø50 mm nặng khoảng 5,3 kg/m.

8.4. Giá nhôm 6061 tham khảo năm 2026

Khảo sát một số nhà cung cấp phôi trong nước, nhôm 6061 dao động khoảng 80.000 – 120.000 đồng/kg, chưa gồm VAT và vận chuyển. Áp vào ví dụ trên, tấm 10 mm khổ 1.220 × 2.440 mm vào khoảng 6,4 – 9,6 triệu đồng tiền phôi, chưa gồm gia công.

Giá biến động theo tuần; dùng con số trên để dự toán, còn đơn thật cần báo giá theo quy cách cụ thể.

Kết luận

Nhôm 6061 là hợp kim Al-Mg-Si hóa bền nhiệt luyện, nhẹ bằng 1/3 thép, bền nhất ở trạng thái T6 và rất dễ phay. Dùng nó cho đồ gá, tấm đế, chi tiết máy cần chính xác; đổi sang 5052 khi chi tiết chấn nhiều; luôn tính giảm bền khi hàn. Khi đặt hàng, ghi đủ mác, trạng thái, quy cách, tiêu chuẩn và yêu cầu mill certificate.

Bạn đang có bản vẽ chi tiết, khung hoặc trạm thao tác cần gia công?

Cinvico gia công kim loại tấm tại xưởng Hoài Đức, Hà Nội, theo hệ thống quản lý chất lượng ISO 9001:2015:

• Cắt laser dung sai ±0,1 mm, chấn gấp ±0,3 mm, hàn TIG/MIG

• Kỹ sư rà bản vẽ, tư vấn mác vật liệu và phương án gia công trước khi sản xuất

• Xuất hóa đơn VAT, giao hàng toàn quốc

=> Xem thêm: SẢN PHẨM KIM LOẠI TẤM CINVICO
Gửi bản vẽ qua Zalo 0981.244.688 (Ms. Nhung) để trao đổi trực tiếp với kỹ sư.
