KÍCH THƯỚC KHAY CHỐNG TRÀN TIÊU CHUẨN: BẢNG TRA VÀ CÁCH TÍNH

Đoàn audit hỏi khay chống tràn trong kho có đủ dung tích thu gom không, mà không ai trả lời được bằng con số? Bài viết trả lời thẳng: bảng kích thước khay chống tràn tiêu chuẩn theo từng loại thùng chứa, công thức tự tính và bảng chọn vật liệu – độ dày. Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội, báo giá trong 24 giờ.

1. Bảng tra kích thước khay chống tràn tiêu chuẩn theo từng loại thùng chứa

Không tồn tại một kích thước khay chống tràn tiêu chuẩn duy nhất áp dụng cho mọi nhà máy. Một kích thước được coi là đạt chuẩn khi thỏa mãn đồng thời hai điều kiện: đủ diện tích đặt thùng chứa và đủ dung tích thu gom khi thùng lớn nhất bị vỡ hoàn toàn.

Bảng dưới đây là bảng tra nhanh cho các cấu hình khay chống tràn hóa chất phổ biến nhất trong kho nhà máy tại Việt Nam. Số liệu được tính ngược từ yêu cầu dung tích 110%, không phải lấy theo catalogue có sẵn.

Ghi chú: kích thước là kích thước phủ bì (dài × rộng × chiều cao thành). Dung tích hữu ích tính đến mặt dưới tấm lưới đỡ, đã trừ 30mm cho gân tăng cứng. Kích thước có thể thay đổi theo mặt bằng thực tế của kho.

1.1. Kích thước khay chống tràn tiêu chuẩn cho phuy 200 lít

Phuy thép 200 lít thông dụng có đường kính khoảng Ø580mm và cao khoảng 880mm. Con số này quyết định diện tích đáy: mỗi phuy cần một ô tối thiểu 650 × 650mm để đặt và thao tác bơm rót an toàn.

Vì thế khay 2 phuy có chiều dài từ 1.300mm trở lên, khay 4 phuy thường là 1.300 × 1.300mm. Càng nhiều phuy thì diện tích đáy càng lớn, nên chiều cao thành khay càng thấp mà vẫn đủ dung tích.

Đây là điểm nhiều nhà máy hiểu ngược: khay 1 phuy lại cần thành cao hơn khay 4 phuy. Lý do là cả hai đều phải chứa 220 lít, nhưng khay 1 phuy chỉ có 1m² đáy còn khay 4 phuy có tới 1,69m².

1.2. Kích thước khay chống tràn tiêu chuẩn cho can 20–30 lít

Với can 20–30 lít, khu QC hoặc bàn pha hóa chất, kích thước khay chống tràn tiêu chuẩn chạy từ 430 × 305mm đến 800 × 600mm, chiều cao thành 80–150mm.

Nhóm này thường đặt trên bàn thao tác hoặc trong tủ hóa chất nên ưu tiên inox: bề mặt nhẵn, dễ lau, không bám hóa chất tồn dư. Cinvico đang sản xuất khay inox 304 mã KCT-LP08 kích thước 650 × 530 × 65mm, độ dày 1,5mm.

=> Sản phẩm: KHAY CHỐNG TRÀN HÓA CHẤT INOX KCT-LP08

1.3. Kích thước khay chống tràn tiêu chuẩn cho bồn IBC 1.000 lít

Bồn IBC 1.000 lít có chân pallet 1.200 × 1.000mm nên khay phải rộng tối thiểu 1.350 × 1.150mm. Nhưng vấn đề không nằm ở diện tích mà ở dung tích: 110% của 1.000 lít là 1.100 lít.

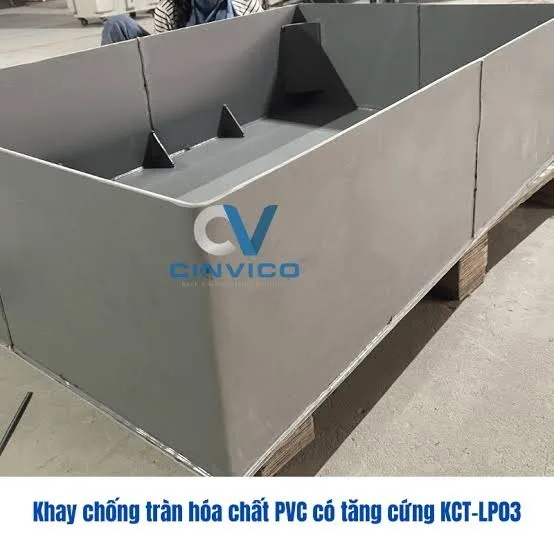

Với 1.100 lít, khay phải có thành cao khoảng 450–500mm vượt xa mọi khay đúc sẵn bán trên thị trường. Đây là lý do khay cho bồn IBC gần như luôn phải gia công riêng, hoặc thay bằng đê bao xây kết hợp hố thu.

Mẫu khay PVC có van xả KCT-LP02 của Cinvico kích thước 1.200 × 800 × 150mm, dung tích chứa khoảng 100 lít, phù hợp cho can lớn và phuy không đủ cho bồn IBC. Trường hợp IBC cần đặt gia công theo bản vẽ riêng.

=> Sản phẩm: KHAY CHỐNG TRÀN PVC CÓ VAN XẢ KCT-LP02

1.4. Kích thước phủ bì và dung tích hữu ích khác nhau thế nào?

Đây là lỗi khiến nhiều nhà máy mua nhầm khay. Nhân ba chiều phủ bì sẽ ra một con số lớn hơn dung tích thực tế khay giữ được.

Dung tích hữu ích chỉ tính phần thể tích dưới mặt tấm lưới đỡ. Tấm lưới, gân tăng cứng đáy và độ dày thành đã chiếm mất khoảng 25–35mm chiều cao. Khi đối chiếu kích thước khay chống tràn tiêu chuẩn với hồ sơ audit, con số cần trình là dung tích hữu ích, kèm bản vẽ có ghi cao độ.

2. Kích thước khay chống tràn tiêu chuẩn được quy định ở đâu?

Kích thước khay chống tràn tiêu chuẩn không do nhà sản xuất tự đặt ra. Nó bắt nguồn từ yêu cầu dung tích thu gom trong quy chuẩn an toàn hóa chất Việt Nam và các chuẩn quốc tế mà khách FDI viện dẫn. Đây chính là căn cứ đoàn audit sẽ hỏi.

2.1. QCVN 05A:2020/BCT và Sửa đổi 1:2024 quy định gì?

QCVN 05A:2020/BCT Quy chuẩn kỹ thuật quốc gia về an toàn trong sản xuất, kinh doanh, sử dụng, bảo quản và vận chuyển hóa chất nguy hiểm, ban hành kèm Thông tư 48/2020/TT-BCT yêu cầu nhà xưởng, kho chứa hóa chất nguy hiểm dạng lỏng phải có hệ thống bờ, rãnh thu gom để hóa chất không thoát ra môi trường.

Tại mục 10.1.7, quy chuẩn nêu rõ khu vực chứa hóa chất độc phải có hệ thống thu gom với dung tích tối thiểu bằng 110% tổng thể tích hàng hóa.

Sửa đổi 1:2024 QCVN 05A:2020/BCT, ban hành kèm Thông tư 19/2024/TT-BCT, bổ sung mục 3.6 định nghĩa hệ thống thu gom bao gồm: đê bao, phao quây, rãnh thu gom, hố/bể thu hồi và khay chứa. Nói cách khác, khay chống tràn được công nhận chính thức là một biện pháp tuân thủ, và đây là căn cứ pháp lý gần nhất cho kích thước khay chống tràn tiêu chuẩn tại Việt Nam.

• Hiệu lực: Thông tư 19/2024/TT-BCT có hiệu lực từ 15/4/2025.

• Mốc chuyển tiếp: kho chứa hóa chất nguy hiểm đưa vào hoạt động trước 15/4/2025 phải đáp ứng Sửa đổi 1:2024 chậm nhất ngày 15/4/2026 mốc này đã qua, nghĩa là các đợt thanh tra hiện nay có đủ căn cứ để kiểm tra dung tích thu gom.

2.2. EPA 40 CFR 264.175 và OSHA quy định thế nào?

Nhiều tài liệu tại Việt Nam ghi rằng EPA quy định 110%. Điều này không chính xác và có thể khiến bạn trả lời sai trước đoàn audit của tập đoàn mẹ.

Nguyên văn EPA 40 CFR 264.175(b)(3) yêu cầu hệ thống thu gom có dung tích đủ chứa 10% tổng thể tích các thùng chứa, hoặc thể tích của thùng chứa lớn nhất, lấy giá trị lớn hơn. Tức là 100% thùng lớn nhất, không phải 110%.

Con số 110% đến từ hai nguồn khác: quy chuẩn Việt Nam QCVN 05A:2020/BCT như trên, và thông lệ kỹ thuật cộng thêm 10% biên an toàn để chứa nước chữa cháy hoặc nước mưa. Với kho ngoài trời, EPA còn yêu cầu ngăn nước mưa chảy vào hoặc phải cộng thêm dung tích cho lượng mưa.

OSHA 29 CFR 1910.106 đặt yêu cầu tương tự cho chất lỏng dễ cháy. Khi làm hồ sơ ISO 14001 hoặc ISO 45001, ghi rõ số hiệu và điều khoản sẽ giúp phần đánh giá đi qua nhanh hơn nhiều.

2.3. Vì sao dung tích quyết định kích thước, không phải ngược lại?

Quy trình sai mà nhiều nhà máy đang làm là: đo chỗ trống trong kho, tìm khay vừa chỗ, rồi mới kiểm tra dung tích. Kết quả là khay vừa mặt bằng nhưng thành quá thấp và trượt điểm khi audit.

Quy trình đúng ngược lại: tính số lít phải thu gom, chọn diện tích đáy theo số thùng, rồi suy ra chiều cao thành. Cách làm này giống hệt nguyên tắc khi xử lý các hạng mục compliance khác như tiêu chuẩn 85 dB nơi làm việc bắt đầu từ ngưỡng bắt buộc, không bắt đầu từ ngân sách.

3. Cách tính kích thước khay chống tràn tiêu chuẩn cho nhà máy của bạn

Bốn bước dưới đây giúp bạn tự tính ra kích thước khay chống tràn tiêu chuẩn trước khi gửi yêu cầu báo giá. Chỉ cần biết số thùng, thể tích thùng lớn nhất và loại hóa chất.

3.1. Bước 1: Tính dung tích thu gom bắt buộc

Lấy giá trị lớn hơn giữa hai con số sau:

• 110% thể tích thùng chứa lớn nhất đặt trên khay (theo QCVN 05A:2020/BCT).

• 10% tổng thể tích toàn bộ thùng chứa đặt trên khay (theo EPA 40 CFR 264.175).

Ví dụ 4 phuy 200 lít: 110% × 200 = 220 lít, còn 10% × 800 = 80 lít. Dung tích cần thu gom là 220 lít.

Nếu kho có trên 10 thùng cùng loại, vế 10% mới bắt đầu vượt lên. Ví dụ 12 phuy 200 lít: 10% × 2.400 = 240 lít, lớn hơn 220 lít.

3.2. Bước 2: Xác định diện tích đáy khay

Diện tích đáy phụ thuộc số thùng và khoảng thao tác. Với phuy 200 lít, tính 650 × 650mm cho mỗi phuy, cộng thêm 50mm mỗi cạnh cho thành khay và gân tăng cứng.

• Can 20–30 lít: cộng 60–80mm mỗi cạnh so với đáy can.

• Bồn IBC 1.000 lít: tối thiểu 1.350 × 1.150mm.

• Khu vực có xe nâng ra vào: cộng thêm 100mm mỗi cạnh để tránh va đập bánh xe nâng.

Riêng khu vực kiểm soát bụi và hóa chất trong phòng sạch, kích thước còn phải khớp lưới sàn và luồng khí hạng mục này nên đi cùng đơn vị thi công phòng sạch ngay từ khâu thiết kế layout.

3.3. Bước 3: Suy ra chiều cao thành khay

Áp dụng công thức đơn giản:

Chiều cao thành (mm) = Dung tích cần thu gom (lít) ÷ [Dài (m) × Rộng (m)] + 30mm gân đỡ

Trong đó phép chia cho ra chiều cao thu gom tính bằng milimet khi dung tích tính bằng lít và diện tích tính bằng mét vuông. Cộng thêm 30mm để bù chiều dày tấm lưới và gân đáy.

Sau khi có kết quả, làm tròn lên bội số 10mm để thuận cho chấn gấp và tiết kiệm phôi. Chiều cao thành chính là biến số cuối cùng để chốt kích thước khay chống tràn tiêu chuẩn cho một vị trí đặt hàng cụ thể.

3.4. Bước 4: Kiểm tra tải trọng và chọn độ dày

Tải trọng phải tính theo khối lượng, không theo thể tích. Nhiều bản vẽ bị tính thiếu vì lấy 200 lít bằng 200kg, trong khi axit sunfuric đặc có tỉ trọng khoảng 1,84.

Tải trọng (kg) = Thể tích (lít) × Tỉ trọng hóa chất + Khối lượng vỏ thùng

Ví dụ 4 phuy chứa axit sunfuric 98%: 4 × (200 × 1,84 + 20) = 1.552kg. Nếu tính nhầm theo nước, con số chỉ là 880kg thiếu gần một nửa.

Các mức tải trọng trên là dải tham khảo theo kết cấu gân tăng cứng thực tế; con số cam kết cho từng đơn hàng sẽ ghi trong bản vẽ kỹ thuật Cinvico phát hành.

Với khay cạnh dài trên 1,5m, Cinvico thường triển khai bằng cắt laser kim loại tấm để giữ dung sai mép ±0,1mm mép càng thẳng thì đường hàn góc càng kín, khay càng khó rò.

3.5. Ví dụ tính mẫu: 4 phuy dung môi trong kho FDI

Một nhà máy điện tử tại Bắc Ninh cần khay cho 4 phuy dung môi 200 lít, tỉ trọng 0,9, đặt trong kho có mái che, khu vực có xe nâng ra vào.

• Bước 1: dung tích thu gom = max(220 lít; 80 lít) = 220 lít.

• Bước 2: diện tích đáy = (2 × 650 + 100) × (2 × 650 + 100) = 1.400 × 1.400mm = 1,96m².

• Bước 3: chiều cao thu gom = 220 ÷ 1,96 ≈ 112mm; cộng 30mm gân đỡ → chọn thành 150mm.

• Bước 4: tải trọng = 4 × (200 × 0,9 + 20) = 800kg → thép mạ kẽm dày 2,0mm có gân hộp.

Kết quả: khay 1.400 × 1.400 × 150mm, thép mạ kẽm 2,0mm, có tấm lưới tháo rời và van xả đáy. Đó là cách một kích thước khay chống tràn tiêu chuẩn được hình thành từ số liệu, không phải từ catalogue.

4. Chọn vật liệu khay chống tràn theo loại hóa chất

Đúng kích thước khay chống tràn tiêu chuẩn nhưng sai vật liệu thì khay vẫn bị ăn mòn và rò rỉ. Bảng dưới đây tóm tắt cách chọn theo hóa chất nhà máy đang sử dụng.

Bảng này dùng ngay sau khi đã chốt kích thước khay chống tràn tiêu chuẩn ở mục 3: có kích thước rồi mới chọn vật liệu và độ dày tương ứng.

Với khu vực dầu mỡ, khay chỉ là lớp phòng thủ thứ nhất. Nếu nước thải khu vực đó chảy về hệ thống chung, nhà máy thường phải lắp thêm bể tách dầu mỡ trước điểm đấu nối để không vi phạm quy định xả thải.

=> Sản phẩm: KHAY NHỰA CHỐNG HÓA CHẤT PP KCT-LP05

Với kho dầu và xưởng cơ khí, dòng khay hóa chất thép mạ kẽm cho tải trọng cao hơn và chi phí thấp hơn inox ở cùng kích thước.

5. 6 sai lầm về kích thước khay chống tràn khiến nhà máy trượt audit

Phần lớn lỗi bị ghi nhận trong audit không nằm ở chất lượng khay mà ở việc chọn sai kích thước khay chống tràn tiêu chuẩn ngay từ đầu. Sáu lỗi dưới đây lặp lại nhiều nhất qua các dự án Cinvico đã khảo sát.

• Chọn khay theo chỗ trống trong kho thay vì theo dung tích cần thu gom. Khay vừa mặt bằng nhưng thành quá thấp, không đạt 110%.

• Nhầm kích thước phủ bì với dung tích hữu ích. Tấm lưới và gân đáy chiếm 25–35mm chiều cao, dung tích thực luôn nhỏ hơn phép nhân ba chiều.

• Lấy 10% tổng thể tích mà quên vế thùng lớn nhất. Với kho ít thùng, vế thùng lớn nhất mới là vế quyết định và nó lớn gấp nhiều lần.

• Bỏ qua nước mưa với khay ngoài trời. Nước mưa chiếm chỗ khiến dung tích còn lại không đủ khi sự cố xảy ra. Cần mái che, van xả có khóa hoặc cộng thêm dung tích dự phòng.

• Tính tải trọng theo lít thay vì theo tỉ trọng. Khay võng đáy sẽ nứt đường hàn và mất tính kín lỗi nặng nhất trong biên bản kiểm tra.

• Không có bản vẽ và hồ sơ kỹ thuật đi kèm. Đoàn audit cần thấy con số dung tích hữu ích trên giấy tờ, không chấp nhận ước lượng bằng mắt.

Xem thêm: thông số kỹ thuật khay chống tràn để đối chiếu các dòng khay Cinvico đang sản xuất, và mức ồn cho phép trong nhà máy nếu bạn đang chuẩn bị đồng thời hồ sơ tiếng ồn cho cùng đợt đánh giá.

6. Đặt khay chống tràn đúng kích thước yêu cầu tại Cinvico

Cinvico là xưởng sản xuất kim loại tấm trực tiếp tại Hoài Đức, Hà Nội, không qua trung gian. Nhờ tự chủ gia công kim loại tấm từ cắt laser, chấn gấp kim loại đến hàn TIG/MIG, Cinvico nhận làm mọi kích thước lẻ theo mặt bằng thực tế của kho.

• Khảo sát và bóc tách yêu cầu: đo vị trí đặt thùng, xác định hóa chất và tỉ trọng, chốt dung tích thu gom bắt buộc.

• Bản vẽ kỹ thuật trước khi sản xuất: ghi rõ kích thước phủ bì, dung tích hữu ích, độ dày, vật liệu và tải trọng thiết kế.

• Năng lực gia công: cắt laser dung sai ±0,1mm, chấn gấp ±0,3mm, hàn kín góc, thử kín bằng nước trước khi xuất xưởng.

• Tùy chọn theo nhu cầu: van xả đáy, tấm lưới tháo rời, tay cầm, chia ngăn, khay chữ L, khay dài trên 3m.

• Tiến độ: thông thường 1–3 ngày với đơn lẻ, 5–14 ngày với đơn số lượng lớn, tùy thời điểm và khối lượng.

Nhờ vậy, một kích thước khay chống tràn tiêu chuẩn tính ra trên giấy có thể đưa vào sản xuất nguyên trạng, không phải bẻ theo khuôn có sẵn.

Cinvico cũng cung cấp các hạng mục an toàn đi kèm trong cùng khu vực kho hóa chất như hàng rào công nghiệp ngăn khu vực nguy hiểm, giúp gộp về một đầu mối cho cùng một đợt cải tạo.

Bạn đang cần khay chống tràn đúng kích thước cho kho hóa chất hoặc khu vực máy móc?

Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội:

• Báo giá trong 24 giờ, giá xuất xưởng không qua trung gian

• Sản xuất theo yêu cầu: kích thước, vật liệu, độ dày, van xả, tấm lưới

• Giao hàng 7–15 ngày, lắp đặt tận nơi toàn miền Bắc

• Bàn giao bản vẽ kỹ thuật và thông số dung tích để đưa vào hồ sơ audit

Gửi số thùng, thể tích và loại hóa chất, Cinvico sẽ tính giúp kích thước khay chống tràn tiêu chuẩn rồi báo giá kèm bản vẽ.

=> Xem sản phẩm: KHAY CHỐNG TRÀN HÓA CHẤT

Liên hệ / Zalo báo giá: 0981.244.688

Kết luận

Kích thước khay chống tràn tiêu chuẩn không phải con số có sẵn trong catalogue mà là kết quả tính ngược từ dung tích thu gom bắt buộc. Hãy tính lít trước, suy ra milimet sau, kiểm tra tải trọng theo tỉ trọng hóa chất, rồi mới đi hỏi giá.

Ba con số cần nhớ: 110% thùng lớn nhất theo QCVN 05A:2020/BCT, 10% tổng thể tích theo EPA 40 CFR 264.175, và 30mm hao hụt chiều cao cho tấm lưới đỡ. Nắm ba con số đó là bạn đã trả lời được câu hỏi khó nhất của đoàn audit.

Cinvico sẵn sàng khảo sát kho, tính dung tích và phát hành bản vẽ trước khi sản xuất. Gọi hoặc nhắn Zalo 0981.244.688 để nhận báo giá trong 24 giờ.

Câu hỏi thường gặp về kích thước khay chống tràn tiêu chuẩn

1. Khay chống tràn cho 1 phuy 200 lít cần kích thước bao nhiêu?
Cần dung tích thu gom tối thiểu 220 lít. Kích thước tham khảo là 1.000 × 1.000 × 280mm, tương đương khoảng 250 lít hữu ích.

2. Dung tích khay phải bằng bao nhiêu phần trăm thùng chứa?
Tối thiểu 110% thể tích thùng chứa lớn nhất theo QCVN 05A:2020/BCT, hoặc 10% tổng thể tích nếu con số này lớn hơn.

3. Khay chống tràn có bắt buộc theo quy chuẩn Việt Nam không?
Kho hóa chất nguy hiểm dạng lỏng bắt buộc phải có hệ thống thu gom. Sửa đổi 1:2024 QCVN 05A:2020/BCT công nhận khay chứa là một dạng hệ thống thu gom hợp lệ.

4. Nên chọn khay inox hay khay nhựa?
Chọn theo hóa chất: dầu và dung môi dùng inox 304, axit và kiềm mạnh dùng nhựa PP, dầu khoáng trong xưởng cơ khí dùng thép mạ kẽm.

5. Khay đặt ngoài trời tính kích thước thế nào?
Cộng thêm dung tích cho lượng mưa lớn nhất trong 24 giờ tại khu vực vào kích thước khay chống tràn tiêu chuẩn đã tính, hoặc làm mái che và lắp van xả có khóa để thoát nước mưa định kỳ.
