CÓ NÊN ĐẦU TƯ KỆ KHUÔN? PHÂN TÍCH CHI PHÍ VÀ LỢI ÍCH THỰC TẾ

Khuôn mẫu nằm ngổn ngang dưới sàn, xếp chồng lên nhau hoặc tựa vào tường đây là hình ảnh quen thuộc tại không ít xưởng cơ khí, nhựa và ô tô tại Việt Nam. Nhiều chủ xưởng biết mình cần thay đổi, nhưng vẫn phân vân: kệ khuôn thực sự có hiệu quả không, hay chỉ là một khoản chi phí thêm không cần thiết?

Bài viết này không liệt kê lợi ích chung chung. Chúng tôi phân tích thẳng vào 5 dấu hiệu cụ thể buộc bạn phải đầu tư, bảng so sánh 3 loại kệ để khuôn mẫu theo tải trọng thực tế và cách tính chi phí hoàn vốn để bạn ra quyết định dựa trên số liệu, không phải cảm tính.

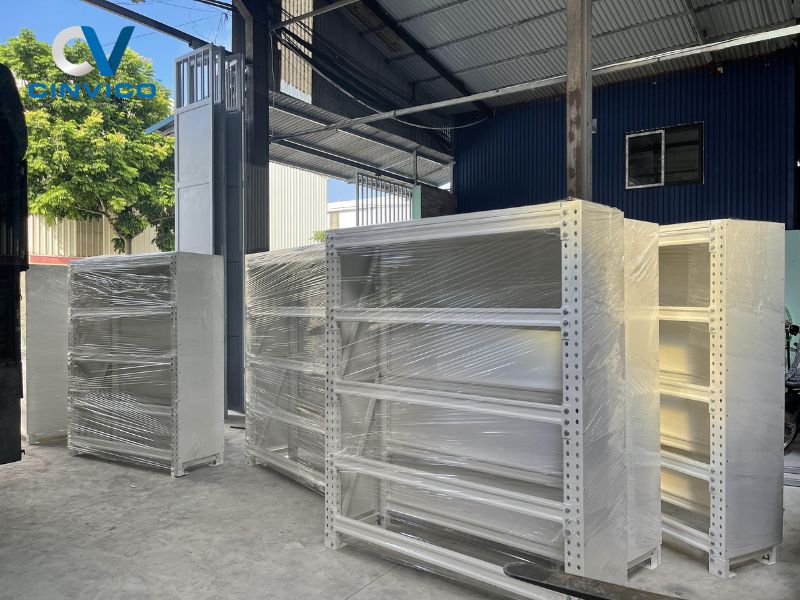

1. Kệ Khuôn Là Gì? Cấu Tạo Cơ Bản Cần Biết

1.1. Định nghĩa và tên gọi

Kệ khuôn (còn gọi là kệ để khuôn mẫu, Mold rack hoặc Mould rack) là hệ thống lưu trữ tải trọng nặng chuyên dụng, thiết kế riêng để chứa khuôn mẫu trong môi trường sản xuất công nghiệp.

Điểm khác biệt cốt lõi so với kệ kho thông thường nằm ở ba yếu tố: tải trọng vượt trội từ 500 kg đến 3.000 kg/ngăn, cơ chế ngăn kéo trượt hoàn toàn ra ngoài để phối hợp với cẩu/palăng, và kết cấu khung thép chịu lực được tính toán hệ số an toàn ×1,25 theo tiêu chuẩn.

1.2. Các bộ phận chính của kệ khuôn

Một bộ kệ chứa khuôn công nghiệp tiêu chuẩn gồm các cấu kiện sau:

• Chân trụ (cột chịu lực): Thép hộp hoặc thép Omega 90×60, độ dày 3–5 mm, chịu toàn bộ tải đứng của khuôn.

• Dầm giằng ngang: Liên kết các cột, giữ khung cứng, chống rung lắc khi thao tác khuôn.

• Mâm trượt (khay kéo): Mặt thép tấm đỡ khuôn, kéo ra 50–100% chiều sâu tùy loại kệ.

• Ray trượt + bánh xe gia công chính xác: Cho phép kéo/đẩy mâm chứa hàng tấn thép nhẹ nhàng, không cần lực lớn.

• Chốt an toàn (Safety Pin): Khóa tự động khi mâm kéo đến giới hạn, ngăn ngăn kéo trượt ra ngoài ý muốn hoặc gây lật kệ.

• Bề mặt sơn tĩnh điện chống gỉ: Độ dày lớp sơn ≥60 μm, chịu môi trường xưởng ẩm, bụi dầu mỡ.

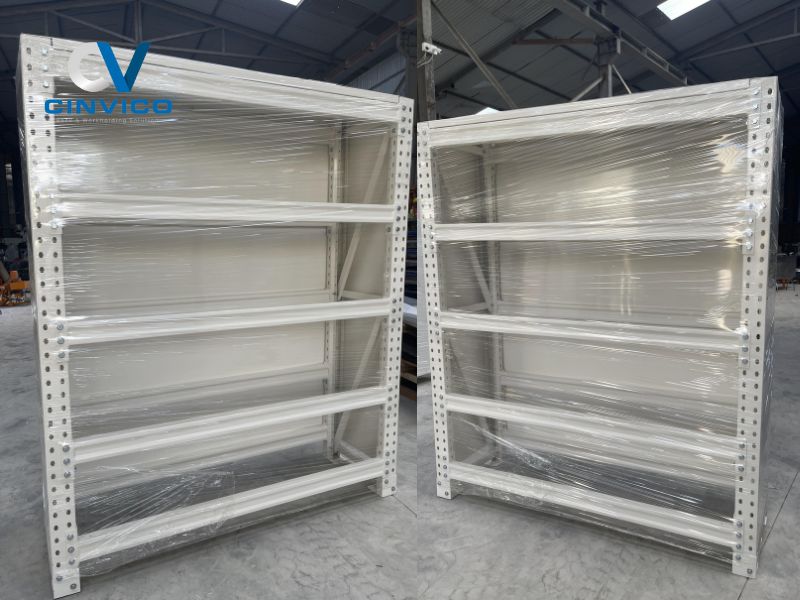

=> Sản phẩm: GIÁ ĐỂ HÀNG

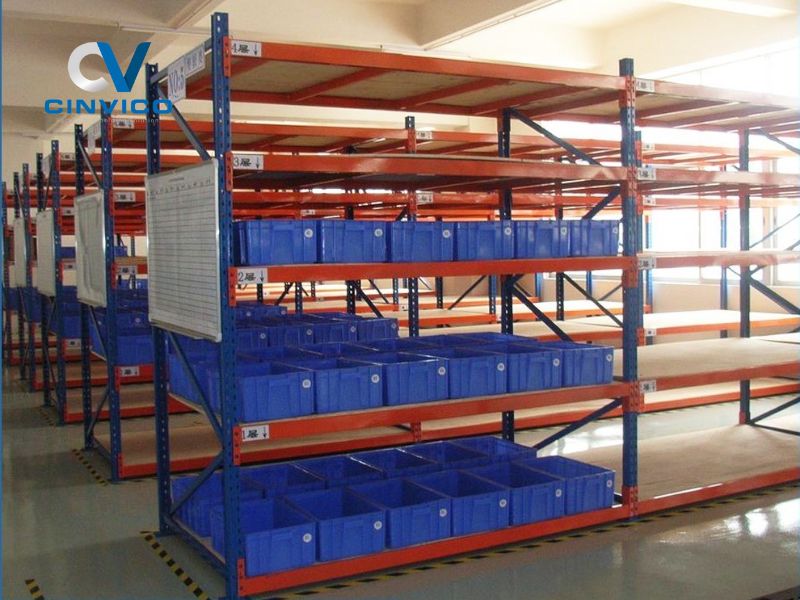

2. Xưởng Bạn Có Thực Sự Cần Kệ Khuôn Không? 5 Dấu Hiệu Rõ Ràng

Đây là phần quan trọng nhất. Đừng mua vì nghe nói "nên có" hãy đọc 5 tình huống dưới đây và tự đánh giá xưởng mình.

2.1. Khuôn nặng trên 100 kg lưu trữ thủ công là rủi ro pháp lý

Khuôn ép nhựa kỹ thuật thường nặng 200–800 kg/bộ. Khuôn dập thép trong ngành ô tô và cơ khí có thể đạt 1.000–3.000 kg. Đặt các bộ khuôn này trực tiếp trên sàn hoặc di chuyển bằng tay là vi phạm QCVN 18:2014/BLĐTBXH về an toàn thiết bị nâng chuyển thủ công quy định giới hạn tải trọng nâng tay tối đa 25 kg/người.

Nếu xảy ra tai nạn khi di chuyển khuôn nặng mà không có thiết bị hỗ trợ, chủ xưởng chịu trách nhiệm pháp lý trực tiếp. Tương tự, các thiết bị bảo vệ vùng nguy hiểm khác như hàng rào an toàn quanh khu vực máy dập cũng thuộc nhóm bắt buộc này không phải tùy chọn. Kệ khuôn kết hợp palăng không còn là giải pháp "tiện hơn" nó là yêu cầu an toàn lao động bắt buộc khi khuôn vượt 100 kg.

2.2. Từ 10 bộ khuôn trở lên chi phí tìm kiếm và nhầm version bắt đầu đau

Dưới 5 bộ khuôn: palăng đơn lẻ và khu vực để riêng vẫn đủ quản lý.

Từ 10 bộ trở lên, bài toán thay đổi hoàn toàn. Khi không có hệ thống phân loại, công nhân mất trung bình 15–20 phút/ca chỉ để tìm đúng bộ khuôn cần dùng. Với xưởng 10 máy và 2 ca/ngày:

10 máy × 15 phút × 2 ca = 300 phút = 5 giờ công lãng phí mỗi ngày

Chưa kể rủi ro lấy nhầm version khuôn (khuôn cũ thay vì khuôn đã sửa ECR), dẫn đến cả lô sản phẩm phải làm lại. Một sự cố nhầm khuôn version có thể tốn 5–20 triệu đồng nguyên vật liệu và thời gian máy gấp nhiều lần chi phí một bộ kệ khuôn.

2.3. Khách FDI hoặc khách lớn sắp vào audit xưởng khuôn bừa là điểm trừ ngay

Checklist 5S trong audit ISO 9001, IATF 16949 hoặc các tập đoàn Nhật/Hàn đều có hạng mục kiểm tra lưu trữ khuôn mẫu:

• Khuôn có được phân loại và gán nhãn không?

• Khuôn có lưu trữ tại vị trí cố định, không chồng lên nhau không?

• Có thể truy xuất ngay khuôn cần dùng trong vòng 3 phút không?

Khuôn nằm ngổn ngang hoặc xếp chồng trên sàn = không đạt tất cả 3 tiêu chí trên. Thực tế, nhiều xưởng mất đơn hàng vì cặp điểm này khi khách FDI vào đánh giá năng lực nhà cung cấp. Khu vực sản xuất muốn vượt audit toàn diện thì ngoài kệ khuôn, bàn thao tác nhà xưởng tại mỗi trạm lắp ráp cũng là hạng mục kiểm tra bắt buộc trong tiêu chí 5S của đoàn audit.

2.4. Khuôn thường xuyên bị trầy, móp hoặc han gỉ không rõ nguyên nhân

Nếu xưởng bạn gặp tình trạng khuôn xuất hiện vết trầy mặt phân khuôn, mặt làm việc bị biến dạng nhẹ, hoặc các lỗ dẫn hướng bị mòn nhanh bất thường nguyên nhân thường không phải từ máy, mà từ khâu lưu trữ.

Khuôn xếp chồng nhau tạo áp lực điểm tiếp xúc cục bộ lên mặt phân khuôn. Khuôn để trực tiếp trên sàn bê tông ẩm bị ăn mòn đáy trong 6–12 tháng. Đây khác hoàn toàn với hư hỏng do lắp khuôn sai nếu bạn đang gặp vấn đề ở khâu cố định khuôn trên máy, có thể tham khảo thêm bài viết 10 lỗi thường gặp khi kẹp khuôn máy ép nhựa để xác định đúng nguyên nhân.

Chi phí sửa một bộ khuôn ép nhựa chính xác: từ 5–50 triệu đồng tùy mức độ hư hỏng. Chi phí một bộ kệ khuôn tiêu chuẩn: 5–15 triệu đồng. Phép tính không khó.

2.5. Xưởng đang triển khai 5S hoặc chuẩn bị nhận chứng chỉ ISO

Triển khai 5S mà không có hệ thống lưu trữ khuôn chuẩn là việc làm nửa vời. Seiri (sàng lọc) và Seiton (sắp xếp) hai trụ cột đầu tiên của 5S đều yêu cầu mỗi khuôn mẫu có vị trí cố định, được đánh dấu rõ ràng và có thể lấy ra an toàn mà không cần di chuyển các khuôn khác.

Kệ khuôn với hệ thống mâm kéo độc lập cho từng bộ khuôn là điều kiện vật lý cần thiết để 5S thực sự phát huy tác dụng trong khu vực kho khuôn.

3. Phân Loại Kệ Khuôn, Chọn Loại Nào Đúng Với Xưởng Bạn?

Không phải mọi xưởng đều cần cùng một loại kệ. Dưới đây là bảng so sánh 3 loại phổ biến nhất theo tải trọng và điều kiện thực tế:

3.1. Kệ khuôn 2 chân tiết kiệm không gian, phù hợp xưởng nhỏ

Kết cấu 2 cột trụ, mâm trượt kéo ra tối đa 50% chiều sâu. Chi phí thấp nhất, lắp đặt đơn giản, chiếm ít diện tích.

Nhược điểm cần lưu ý: do mâm chỉ kéo ra được 50%, khi lấy khuôn nặng cần chú ý chốt khóa an toàn nếu kéo vượt giới hạn mà không có chốt chặn, mâm sẽ cụp đầu và gây nguy hiểm. Không phù hợp với khuôn nặng hơn 1.500 kg hoặc khuôn có chiều sâu lớn cần cẩu tiếp cận từ phía trên.

Phù hợp nhất: xưởng 20–50 người, khuôn nhựa dưới 1 tấn, chưa có cẩu trục, ngân sách hạn chế.

3.2. Kệ khuôn 3 chân lựa chọn phổ biến nhất cho xưởng vừa và lớn

Thêm một cột trụ chính giữa giúp tăng gấp đôi khả năng chịu tải và cho phép mâm kéo ra 100% chiều sâu. Khi mâm kéo hoàn toàn ra ngoài, cẩu hoặc palăng có thể tiếp cận khuôn từ phía trên theo phương thẳng đứng an toàn nhất khi thao tác khuôn nặng.

Palăng tay hoặc palăng điện được lắp trực tiếp lên thanh I-beam phía trên kệ, tạo thành hệ thống tích hợp hoàn chỉnh. Ngoài kệ khuôn, nếu xưởng bạn cần tối ưu thêm khu vực lưu trữ linh kiện và bán thành phẩm, kệ để hàng công nghiệp của Cinvico cũng được thiết kế theo cùng tiêu chuẩn chịu tải và sơn tĩnh điện, phù hợp để bố trí song song trong cùng khu vực kho.

Phù hợp nhất: xưởng cơ khí, nhựa kỹ thuật, ô tô từ 50–500 người; khuôn nặng 1–3 tấn; có không gian chiều cao đủ lắp palăng.

3.3. Checklist thông số kỹ thuật cần xác định trước khi đặt hàng

Trước khi liên hệ bất kỳ nhà cung cấp nào, hãy xác định sẵn các thông số sau để nhận báo giá chính xác:

• Khuôn nặng nhất trong xưởng: _____ kg → Chọn kệ có tải trọng ≥ (trọng lượng khuôn × 1,25)

• Kích thước bộ khuôn lớn nhất (Dài × Rộng × Cao): _____ mm → Xác định kích thước ngăn kéo

• Chiều cao tự do của nhà xưởng: _____ mm → Xác định số tầng kệ tối đa (mỗi tầng khoảng 430–600 mm)

• Phương thức vận chuyển khuôn: Cẩu trục / Xe nâng / Palăng tay / Palăng điện

• Tổng số bộ khuôn cần lưu trữ: _____ bộ → Tính số ngăn, số tầng, số bộ kệ

=> Xem thêm: GIA CÔNG INOX THEO YÊU CẦU: XƯỞNG THẬT, GIÁ THẬT TẠI HÀ NỘI

4. Chi Phí Đầu Tư Kệ Khuôn Bao Lâu Hoàn Vốn?

4.1. Mức giá kệ khuôn tham khảo thị trường

Chi phí kệ khuôn phụ thuộc vào 4 yếu tố chính: tải trọng yêu cầu, kích thước (D×R×C), số tầng và số lượng đặt. Mức giá tham khảo từ đơn vị sản xuất trực tiếp tại Hà Nội:

• Kệ khuôn 2 chân, tải 700–1.500 kg/ngăn, 2–3 tầng: khoảng 5–10 triệu đồng/bộ

• Kệ khuôn 3 chân, tải 1.500–3.000 kg/ngăn, 2–3 tầng: khoảng 10–20 triệu đồng/bộ

• Kệ khuôn theo yêu cầu đặc biệt (kích thước lớn, tích hợp palăng, inox SUS304): báo giá sau khảo sát thực tế

4.2. Ví dụ tính ROI thực tế xưởng 50 người, 15 bộ khuôn

Lấy một xưởng gia công nhựa kỹ thuật điển hình tại Bắc Ninh làm ví dụ minh họa:

Tình trạng trước khi có kệ khuôn:

Sau khi đầu tư 3 bộ kệ khuôn 3 chân (tổng ~45 triệu đồng):

Thời gian hoàn vốn: 45.000.000 ÷ 5.500.000 ≈ 8 tháng

Chưa tính các lợi ích khó định lượng: xưởng đạt 5S sạch sẽ hơn, dễ vượt audit khách FDI hơn, an toàn lao động được cải thiện rõ rệt.

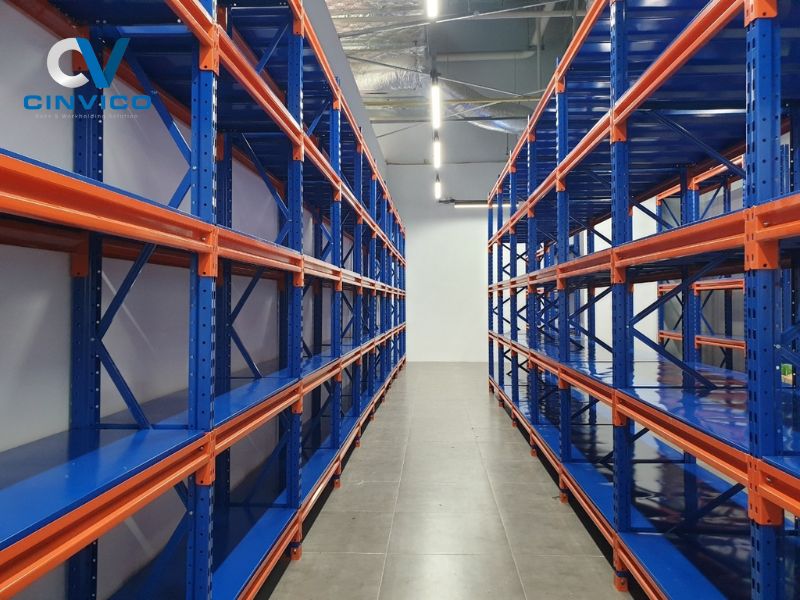

5. Tiêu Chí Chọn Đơn Vị Sản Xuất Kệ Khuôn Uy Tín

Không phải đơn vị nào cũng làm được kệ chứa khuôn công nghiệp đúng chuẩn. Kệ tải trọng nặng mà tính toán sai hệ số an toàn có thể sập rủi ro tài sản và tính mạng. Dưới đây là 6 tiêu chí không thể bỏ qua:

5.1. Sáu tiêu chí bắt buộc khi chọn nhà cung cấp

1. Có kỹ sư khảo sát hiện trường trước khi báo giá, không bán kệ theo catalog cố định. Mỗi xưởng có chiều cao khác nhau, khuôn có kích thước khác nhau; kệ cần được thiết kế riêng.

2. Cung cấp bản vẽ kỹ thuật 2D/3D trước khi sản xuất, bạn cần xem và duyệt trước khi nhà cung cấp cắt thép. Điều này tránh sai kích thước sau khi hoàn thiện.

3. Cam kết tải trọng bằng văn bản với hệ số an toàn rõ ràng, đặc biệt quan trọng với kệ chứa khuôn nặng trên 1 tấn. Tải trọng trong hợp đồng phải khớp tải trọng thực tế cần dùng × hệ số ≥1,25.

4. Vật liệu thép có nguồn gốc rõ ràng, thép SS400 hoặc SPCC với độ dày theo bản vẽ, không dùng thép tái chế không chứng chỉ.

5. Sơn tĩnh điện đạt độ dày ≥60 μm, môi trường xưởng cơ khí có dầu mỡ, độ ẩm cao; lớp sơn mỏng sẽ bong tróc và gỉ sét trong vòng 1–2 năm.

6. Bảo hành tối thiểu 12 tháng và hỗ trợ lắp đặt tại xưởng, ray trượt và chốt an toàn là bộ phận chịu lực động, cần bảo hành để xử lý nếu có sự cố kỹ thuật.

5.2. Những câu hỏi cần hỏi thẳng trước khi ký hợp đồng

Trước khi đặt cọc, hãy hỏi supplier những câu này và yêu cầu trả lời bằng văn bản:

• "Tải trọng tối đa mỗi ngăn là bao nhiêu? Được tính theo tiêu chuẩn nào?"

• "Độ dày thép chân trụ và mâm kéo là bao nhiêu mm?"

• "Ray trượt được gia công theo dung sai bao nhiêu? Có thể kéo ra/vào êm không khi chịu tải 1 tấn?"

• "Thời gian sản xuất và giao hàng cam kết trong hợp đồng là bao lâu?"

• "Nếu ray trượt bị kẹt sau 3 tháng sử dụng, xử lý như thế nào?"

=> Xem thêm: GIA CÔNG CƠ KHÍ THEO YÊU CẦU: CHÍNH XÁC, ĐÚNG HẠN TẠI HÀ NỘI

6. Cinvico. Sản Xuất Kệ Khuôn Theo Yêu Cầu Tại Hoài Đức, Hà Nội

Cinvico sản xuất kệ để khuôn mẫu theo bản vẽ và yêu cầu kỹ thuật tại xưởng 422 Sơn Đồng, Hoài Đức, Hà Nội. Vật liệu sử dụng là thép SS400 sơn tĩnh điện, tải trọng từ 500 kg đến 3.000 kg/ngăn tùy cấu hình.

Quy trình làm việc với Cinvico:

1. Kỹ sư khảo sát hiện trường miễn phí, đo thực tế khuôn, không gian xưởng, xác định phương thức vận chuyển khuôn

2. Bản vẽ kỹ thuật + báo giá trong 24–48 giờ làm việc, gửi file CAD để khách duyệt trước khi sản xuất

3. Sản xuất tại xưởng Hoài Đức trong 7–15 ngày, phụ thuộc số lượng và độ phức tạp

4. Lắp đặt tận xưởng, căn chỉnh ray trượt, thử tải trước nghiệm thu

5. Bảo hành 12 tháng, hỗ trợ kỹ thuật trong suốt thời gian bảo hành

Cinvico là đơn vị sản xuất có chứng chỉ ISO 9001:2015. Xưởng rộng hơn 3.000 m² tại Hoài Đức, Hà Nội sẵn sàng đón khách tham quan trực tiếp trước khi quyết định đặt hàng.

Kết Luận

Kệ khuôn là khoản đầu tư có giá trị thực khi xưởng bạn rơi vào ít nhất một trong 5 tình huống đã phân tích: khuôn nặng trên 100 kg, từ 10 bộ khuôn trở lên, sắp có audit khách lớn, khuôn thường xuyên hư hỏng không rõ nguyên nhân, hoặc đang triển khai 5S và ISO.

Thời gian hoàn vốn thực tế thường trong vòng 6–12 tháng nhanh hơn nhiều so với hầu hết các thiết bị đầu tư khác trong xưởng.

Nếu bạn chưa chắc chọn loại kệ để khuôn mẫu nào phù hợp với quy mô và ngân sách của xưởng, hãy liên hệ trực tiếp để được kỹ sư Cinvico tư vấn miễn phí dựa trên thực tế xưởng bạn.

Câu Hỏi Thường Gặp Về Kệ Khuôn

Kệ khuôn chịu được tải trọng tối đa bao nhiêu? Tùy cấu hình: kệ 2 chân chịu 700–1.500 kg/ngăn; kệ 3 chân chịu 1.500–3.000 kg/ngăn. Với khuôn siêu nặng trên 3.000 kg, cần thiết kế kệ tích hợp cẩu trục theo yêu cầu cụ thể. Luôn yêu cầu nhà cung cấp xác nhận tải trọng tối đa bằng văn bản có hệ số an toàn ≥1,25.

Kệ khuôn làm bằng vật liệu gì? Vật liệu tiêu chuẩn là thép SS400 (thép kết cấu carbon thấp theo JIS G 3101) hoặc SPCC (thép cán nguội), sơn tĩnh điện chống gỉ. Độ dày thép chân trụ thường 4–6 mm tùy tải trọng, mâm kéo 3–5 mm. Môi trường đặc biệt như thực phẩm hoặc hóa chất có thể dùng inox SUS304.

Nên mua kệ khuôn tiêu chuẩn hay đặt theo yêu cầu? Đặt kệ theo yêu cầu giúp ngăn kéo vừa khít với kích thước khuôn thực tế, tận dụng tối đa chiều cao xưởng và đảm bảo khoảng cách lối đi đúng quy định. Kệ catalog cố định thường gây lãng phí 20–40% không gian và đôi khi không vừa với khuôn mẫu đặc thù.

Lắp đặt kệ khuôn mất bao lâu? Thời gian sản xuất thường 7–15 ngày làm việc tùy số lượng và độ phức tạp. Lắp đặt tại xưởng mất 1–2 ngày tùy quy mô. Nên lên kế hoạch trước 3–4 tuần để tránh ảnh hưởng lịch sản xuất.

Giá kệ khuôn khoảng bao nhiêu? Dao động từ 5–20 triệu đồng/bộ tùy tải trọng, kích thước và số tầng. Cần khảo sát thực tế mới có thể báo giá chính xác. Liên hệ 0981.244.688 để được báo giá trong 24 giờ làm việc.

Kệ khuôn có cần kết hợp với palăng hay cẩu trục không? Với khuôn nặng hơn 500 kg, bắt buộc phải sử dụng palăng hoặc cẩu trục để đảm bảo an toàn lao động theo QCVN 18:2014/BLĐTBXH. Palăng có thể lắp trực tiếp lên thanh I-beam phía trên kệ khuôn 3 chân, tạo thành hệ thống tích hợp hoàn chỉnh.
