CẤU TẠO HỘP CÁCH ÂM CÔNG NGHIỆP: 7 LỚP CHI TIẾT VÀ CÁCH CHỌN CHUẨN

Máy dập trong xưởng đo được 95–105 dB(A), kỳ đánh giá ISO 45001 chỉ còn vài tuần? Hiểu đúng cấu tạo hộp cách âm công nghiệp là cách nhanh nhất để biết bản báo giá đang cầm có giảm ồn thật hay không. Bài viết bóc tách 7 lớp cấu tạo, thông số theo mức giảm dB mục tiêu và các lỗi khiến hộp mất tác dụng. Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội, báo giá trong 24 giờ.

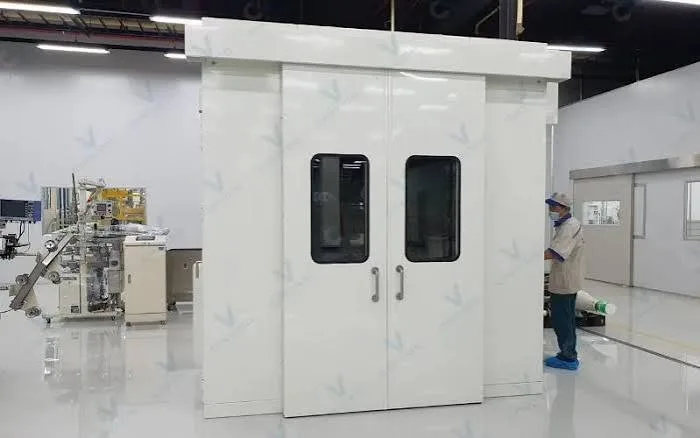

1. Hộp cách âm công nghiệp là gì? Cấu tạo gồm những lớp nào?

Hộp cách âm công nghiệp là kết cấu kim loại tấm nhiều lớp bao quanh một máy gây ồn. Nhiệm vụ của nó là chặn sóng âm truyền ra xưởng, hút phần âm dội bên trong và cắt rung truyền xuống nền. Sản phẩm còn được gọi là hộp chống ồn, vỏ cách âm, buồng chống ồn hay nhà cách âm máy móc. Khi tìm hiểu cấu tạo hộp cách âm công nghiệp, bạn thực chất đang tìm hiểu ba cơ chế vật lý này.

Cấu tạo hộp cách âm công nghiệp tiêu chuẩn gồm 7 lớp chức năng, xếp từ ngoài vào trong. Mỗi lớp giải quyết một cơ chế truyền âm khác nhau. Bỏ bớt một lớp là hiệu quả tụt ngay, dù các lớp còn lại vẫn đúng vật liệu.

Ngoài 7 lớp trên còn có nhóm phụ trợ: đèn chiếu sáng, cửa quan sát, cửa bảo trì và chân tăng chỉnh. Chúng không tạo ra độ giảm ồn nhưng quyết định việc vận hành máy có thuận tiện hay không.

Trước khi chốt cấu hình, bạn nên đối chiếu số đo hiện trạng với tiêu chuẩn tiếng ồn cho phép trong sản xuất. Con số chênh lệch giữa mức đo được và ngưỡng cho phép chính là mức giảm mục tiêu của hộp.

2. Cấu tạo hộp cách âm công nghiệp chi tiết theo từng lớp

Phần này đi vào thông số thật của từng lớp trong cấu tạo hộp cách âm công nghiệp. Đây cũng là các dòng bạn cần đối chiếu khi so sánh báo giá giữa các nhà cung cấp.

2.1. Khung xương thép chịu lực

Khung là bộ phận giữ toàn bộ hình dạng hộp và chống xô lệch khi máy rung. Cinvico thường dùng thép hộp 40×40×1.8 mm cho hộp nhỏ và 50×50×2.0 mm trở lên cho buồng lớn. Với hộp cao trên 2.500 mm, khung được gia cường thêm thanh giằng chéo.

Khung nên thiết kế dạng module, bắt bulông thay vì hàn cứng toàn bộ. Khi máy cần đại tu, bạn tháo được từng tấm vách mà không phá cả buồng. Chi tiết khung được cắt laser kim loại tấm và chấn gấp kim loại nên dung sai lắp ghép giữ ở mức ±0.3 mm.

=> Sản phẩm: KHUNG MÁY

2.2. Vỏ ngoài kim loại tấm, lớp cản âm chính

Vỏ ngoài quyết định khả năng cản âm của hộp. Vật liệu phổ biến là tôn mạ kẽm SECC hoặc thép cán nguội SPCC, dày 1.0–2.0 mm, hoàn thiện sơn tĩnh điện theo mã RAL.

Nguyên tắc chi phối lớp này là quy luật khối lượng trong âm học: khối lượng bề mặt vách tăng gấp đôi thì khả năng cản âm chỉ tăng thêm khoảng 4–6 dB. Vì vậy tăng độ dày tôn mãi không phải cách rẻ. Sau một ngưỡng, giải pháp đúng là chuyển sang kết cấu hai lớp có khoang khí ở giữa.

2.3. Lớp giảm chấn trên tấm vỏ

Tấm kim loại phẳng khổ lớn rất dễ cộng hưởng và ngân theo nhịp máy. Lớp giảm chấn là tấm cao su non hoặc màng damping dán trực tiếp lên mặt trong tấm vỏ.

Lớp này thường bị cắt đầu tiên khi nhà cung cấp muốn hạ giá. Hậu quả là hộp giảm được tiếng ồn dải cao nhưng vẫn "ù" theo nhịp dập ở dải tần thấp.

2.4. Lõi tiêu âm bông khoáng

Lõi tiêu âm hấp thụ năng lượng âm dội bên trong hộp, giúp mức áp âm nội bộ không dồn lên vách. Cinvico dùng bông khoáng rockwool tỷ trọng 60–100 kg/m³, dày 50–100 mm tùy mức giảm ồn mục tiêu.

Bông phải được bọc vải thủy tinh hoặc màng PE trước khi lắp. Lớp bọc này chống bay sợi, chống ngấm dầu và bụi kim loại. Trong xưởng cơ khí, bông không bọc sẽ ngậm dầu sau vài tháng và mất gần hết khả năng hút âm.

Tỷ trọng cần chọn theo dải tần của máy, không chọn theo giá. Máy dập và máy ép thủy lực phát nhiều năng lượng ở dải tần thấp nên cần bông đặc hơn. So sánh chi tiết các loại vật liệu cách âm công nghiệp giúp bạn kiểm tra lại đề xuất của nhà cung cấp.

2.5. Mặt trong đục lỗ

Nếu bọc bông bằng tấm tôn kín, sóng âm không vào được lõi và lớp bông gần như vô nghĩa. Vì vậy mặt trong phải là tôn đục lỗ Ø3–5 mm, tỷ lệ diện tích lỗ hở tối thiểu 25–30%.

Tấm đục lỗ dày 0.6–0.8 mm là đủ vì nó không gánh vai trò cản âm. Với máy có phôi văng hoặc mạt nóng, Cinvico bổ sung lưới thép bảo vệ phía trong.

2.6. Cửa và hệ gioăng kín khí

Cửa là điểm yếu lớn nhất của mọi hộp cách âm. Kết cấu chuẩn gồm cánh cửa cùng cấu tạo nhiều lớp như vách, gioăng cao su EPDM hai lớp và khóa cam nén để ép chặt gioăng khi đóng.

Cửa quan sát nên dùng kính hai lớp có khoang khí, không dùng kính đơn. Bản lề phải chịu được khối lượng cánh 40–80 kg mà không xệ sau vài tháng, vì cửa xệ là gioăng hở.

2.7. Thông gió tiêu âm và đệm chống rung

Đây là hai hạng mục kỹ thuật nhất trong cấu tạo hộp cách âm công nghiệp. Hộp kín tuyệt đối sẽ làm máy quá nhiệt, và công nhân sẽ mở cửa để giải nhiệt. Khi đó toàn bộ khoản đầu tư mất tác dụng.

Giải pháp là bẫy âm: đường gió đi theo dạng chữ Z hoặc chữ L, thành trong ốp bông tiêu âm, kết hợp quạt cấp và quạt hút. Nguyên tắc bất di bất dịch là không để bất kỳ khe hở nào nhìn thẳng được từ ngoài vào máy.

Phần chống rung gồm đệm cao su hoặc lò xo dưới chân máy, cộng thêm lớp đệm cắt cầu rung giữa chân hộp và nền xưởng. Không có lớp này, rung của máy truyền qua nền lên vách hộp rồi bức xạ ra ngoài, đi vòng qua mọi lớp cách âm.

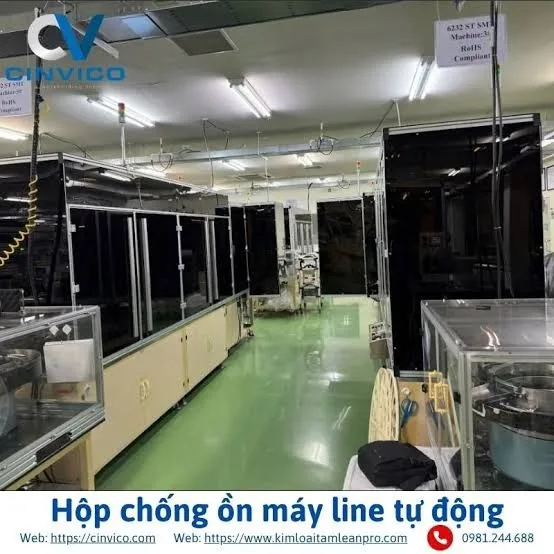

=> Sản phẩm: HỘP CHỐNG ỒN

3. Vì sao hộp đúng vật liệu nhưng vẫn không giảm được dB?

Vì trong cấu tạo hộp cách âm công nghiệp, khả năng cản âm của tấm vách và độ giảm ồn thực tế của cả hộp là hai đại lượng khác nhau. Tiêu chuẩn ISO 15667:2000 về kiểm soát tiếng ồn bằng hộp và cabin nêu rõ điều này.

Theo ISO 15667:2000, độ giảm ồn thực tế của một hộp kín chỉ xấp xỉ liên hệ với chỉ số cách âm của tấm vách và hệ số hút âm bên trong. Quan hệ đó chỉ là giới hạn trên. Rò rỉ qua khe hở, cửa gió chưa xử lý tiêu âm và rung truyền qua kết cấu đều kéo tụt kết quả xuống dưới mức tính toán.

Hệ quả thực dụng cho người mua: cấu tạo hộp cách âm công nghiệp cần được đánh giá theo ba trục cùng lúc. Thiếu bất kỳ trục nào, hai trục còn lại cũng không cứu được.

• Cản âm: khối lượng bề mặt vách và độ kín khít của toàn bộ vỏ.

• Hút âm: tỷ trọng, độ dày bông khoáng và tỷ lệ lỗ hở của mặt trong.

• Cắt rung: đệm chống rung dưới máy và lớp cách ly giữa hộp với nền.

Đây là lý do một số hộp mua về chỉ giảm 8–10 dB(A) dù hồ sơ ghi vật liệu rất tốt. Vấn đề nằm ở khe hở và cầu rung, không nằm ở bông khoáng.

4. Cấu hình các lớp thay đổi thế nào theo mức giảm ồn mục tiêu?

Mức giảm mục tiêu quyết định thông số từng lớp trong cấu tạo hộp cách âm công nghiệp. Bảng dưới là các cấu hình tham chiếu Cinvico thường triển khai cho nhà máy miền Bắc.

Bảng trên là cấu hình tham chiếu. Con số cuối cùng luôn phải chốt sau khi kỹ sư đo thực tế tại vị trí máy, vì mặt bằng và độ dội âm của từng xưởng rất khác nhau.

5. Cấu tạo hộp cách âm công nghiệp thay đổi theo loại máy ra sao?

Không có một cấu tạo hộp cách âm công nghiệp dùng chung cho mọi máy. Mỗi loại máy có đặc tính ồn riêng nên kết cấu hộp phải chỉnh theo. Dưới đây là các nhóm máy Cinvico gặp nhiều nhất tại nhà máy miền Bắc.

Với máy dập, tham khảo thêm cấu hình thực tế trong bài nhà cách âm máy dập. Với dòng thủy lực, bài vỏ cách âm máy ép thủy lực mô tả rõ phần xử lý nhiệt.

>>> XEM THÊM: VỎ CÁCH ÂM MÁY ĐỘT DẬP

6. Tiêu chuẩn nào chi phối cấu tạo hộp cách âm công nghiệp?

Hộp cách âm không có một tiêu chuẩn riêng bắt buộc tại Việt Nam. Nhưng nó phục vụ việc đưa mức tiếp xúc tiếng ồn của người lao động về ngưỡng luật định, nên phải bám các văn bản sau.

QCVN 24:2016/BYT ban hành kèm Thông tư 24/2016/TT-BYT quy định mức tiếp xúc cho phép tiếng ồn tại nơi làm việc. Đây là mốc bạn phải đạt sau khi lắp hộp.

Nguồn: QCVN 24:2016/BYT. Quy chuẩn kỹ thuật quốc gia về tiếng ồn, mức tiếp xúc cho phép tại nơi làm việc.

Quy chuẩn này cũng yêu cầu cơ sở có người lao động tiếp xúc tiếng ồn phải đo kiểm tra tối thiểu 1 lần mỗi năm. Nếu chưa hạ được xuống dưới 85 dBA thì phải thực hiện chế độ bảo vệ thính lực cho người lao động.

• TCVN 9799:2013 (ISO 9612:2009): phương pháp xác định mức tiếp xúc tiếng ồn nghề nghiệp, dùng cho phép đo trước và sau lắp đặt.

• ISO 11546-1:2009 và ISO 11546-2:2009: xác định hiệu năng cách âm của hộp máy trong phòng thí nghiệm và tại hiện trường.

• ISO 15667:2000: hướng dẫn kiểm soát tiếng ồn bằng hộp và cabin, cơ sở để thiết kế lớp vách và xử lý cửa gió.

• ISO 45001: hệ thống quản lý an toàn và sức khỏe nghề nghiệp, khung để đoàn đánh giá xem xét biện pháp kiểm soát tiếng ồn.

Với nhà máy FDI, đoàn đánh giá thường hỏi hồ sơ mô tả cấu tạo hộp cách âm công nghiệp chứ không chỉ xem hiện vật. Cinvico bàn giao kèm bản vẽ kỹ thuật, thông số vật liệu, biên bản đo trước và sau lắp đặt, biên bản nghiệm thu.

Cùng nhóm biện pháp kỹ thuật an toàn máy móc, nhiều nhà máy triển khai đồng thời hàng rào công nghiệp để khép kín hồ sơ đánh giá.

7. Sáu lỗi trong cấu tạo hộp cách âm công nghiệp làm mất hiệu quả

Sáu lỗi dưới đây trong cấu tạo hộp cách âm công nghiệp lặp lại nhiều lần khi Cinvico được gọi đi khắc phục hộp do đơn vị khác lắp. Bạn nên dùng danh sách này để soi bản vẽ trước khi ký hợp đồng.

• Bịt kín hoàn toàn để cho chắc: máy quá nhiệt, công nhân mở cửa vận hành, hiệu quả về gần bằng không.

• Bỏ qua lỗ luồn cáp và ống khí: mọi khe hở chưa bịt đều là đường dẫn âm đi tắt ra ngoài.

• Đặt chân hộp chung bệ với máy: rung truyền qua nền, đi vòng qua toàn bộ lớp cách âm.

• Chọn bông tỷ trọng 30–40 kg/m³ cho máy dập: hút âm kém ở dải tần thấp, đúng dải mà máy dập phát mạnh nhất.

• Ốp tôn kín thay cho tôn đục lỗ: lõi bông bị che, hộp chỉ còn tác dụng cản âm.

• Không đo trước và sau: không có số liệu chứng minh khi đoàn đánh giá yêu cầu bằng chứng cải tiến.

8. Báo giá hộp cách âm công nghiệp và quy trình đặt hàng tại Cinvico

Giá phụ thuộc trực tiếp vào cấu tạo hộp cách âm công nghiệp mà bạn chọn: kích thước phủ bì, cấu hình vách theo mức giảm dB mục tiêu và số cửa. Cinvico báo giá theo bộ hoàn chỉnh gồm sản xuất, vận chuyển và lắp đặt.

Giá xuất xưởng chưa gồm VAT 10%. Đơn nhiều bộ có chính sách theo số lượng, liên hệ để nhận báo giá chính xác theo hiện trạng máy.

Quy trình gồm 5 bước: kỹ sư khảo sát và đo tại xưởng, thiết kế bản vẽ kèm cấu hình vách, báo giá trong 24 giờ, sản xuất tại xưởng Hoài Đức, lắp đặt và đo nghiệm thu. Phần lắp đặt do đội dịch vụ lắp đặt máy móc thiết bị của Cinvico trực tiếp thực hiện.

Toàn bộ chi tiết được sản xuất tại xưởng theo quy trình gia công kim loại tấm khép kín, không qua trung gian. Bạn có thể tham quan xưởng trước khi ký hợp đồng.

Bạn đang cần hộp cách âm cho máy dập, máy nén khí hay máy phát điện trong nhà máy?

Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội:

• Kỹ sư khảo sát và đo mức ồn tại hiện trường, báo giá trong 24 giờ

• Sản xuất theo yêu cầu: kích thước, cấu hình vách, mức giảm dB mục tiêu

• Giao hàng 7–15 ngày, lắp đặt tận nơi toàn miền Bắc

• Bàn giao đủ hồ sơ kỹ thuật và biên bản đo trước, sau lắp đặt để phục vụ đánh giá

=> Xem sản phẩm: HỘP CHỐNG ỒN | SẢN PHẨM KIM LOẠI TẤM
Liên hệ / Zalo báo giá: 0981.244.688 (Ms. Nhung)

Kết luận

Nắm được cấu tạo hộp cách âm công nghiệp giúp bạn chuyển từ thế bị động sang chủ động khi làm việc với nhà cung cấp. Bảy lớp cấu tạo không phải là danh sách để đọc cho biết, mà là bảy dòng cần có trong mọi bản chào giá.

Khi so sánh các phương án cấu tạo hộp cách âm công nghiệp, hãy soi ba thứ trước tiên: độ dày tôn vỏ, tỷ trọng cùng độ dày bông khoáng, và cách xử lý cửa gió. Ba dòng này chiếm phần lớn chênh lệch giá, và cũng chiếm phần lớn chênh lệch hiệu quả.

Nếu máy trong xưởng đang vượt ngưỡng 85 dBA và kỳ đánh giá đang tới gần, Cinvico có thể cử kỹ sư khảo sát, đo hiện trạng và gửi phương án kèm báo giá trong 24 giờ.

Câu hỏi thường gặp (FAQ)

1. Hộp cách âm công nghiệp giảm được bao nhiêu dB?
Tùy cấu hình vách và điều kiện lắp đặt, mức giảm thực tế thường nằm trong khoảng 10–35 dB(A). Con số chính xác chỉ xác định được sau khi đo tại vị trí máy trước và sau lắp đặt.

2. Cấu tạo hộp cách âm công nghiệp có bắt buộc lớp bông khoáng không?
Gần như bắt buộc. Không có lõi hút âm, sóng âm dội bên trong sẽ dồn năng lượng lên vách và làm giảm mạnh hiệu quả của lớp vỏ.

3. Máy đang chạy nóng, đóng hộp có bị quá nhiệt không?
Không, nếu thiết kế đúng phần thông gió tiêu âm. Hộp phải có đường cấp và hút gió dạng bẫy âm kèm quạt, thay vì bịt kín hoàn toàn.

4. Chi phí phụ thuộc yếu tố nào nhiều nhất?
Cấu tạo hộp cách âm công nghiệp được chọn quyết định phần lớn chi phí: kích thước phủ bì, mức giảm dB mục tiêu và số lượng cửa. Yêu cầu giảm càng sâu thì vách càng dày và hệ thông gió càng phức tạp.

5. Cần hồ sơ gì để trình khi đánh giá ISO 45001?
Thường gồm bản vẽ kỹ thuật, thông số vật liệu, biên bản đo tiếng ồn trước và sau lắp đặt, biên bản nghiệm thu. Cinvico bàn giao đủ bộ này theo từng dự án.
