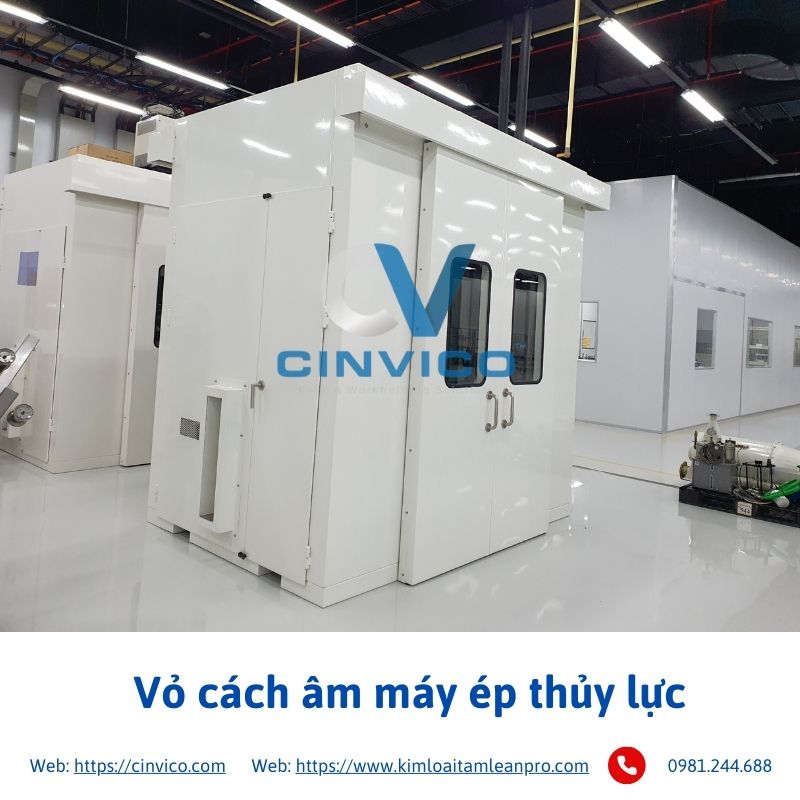

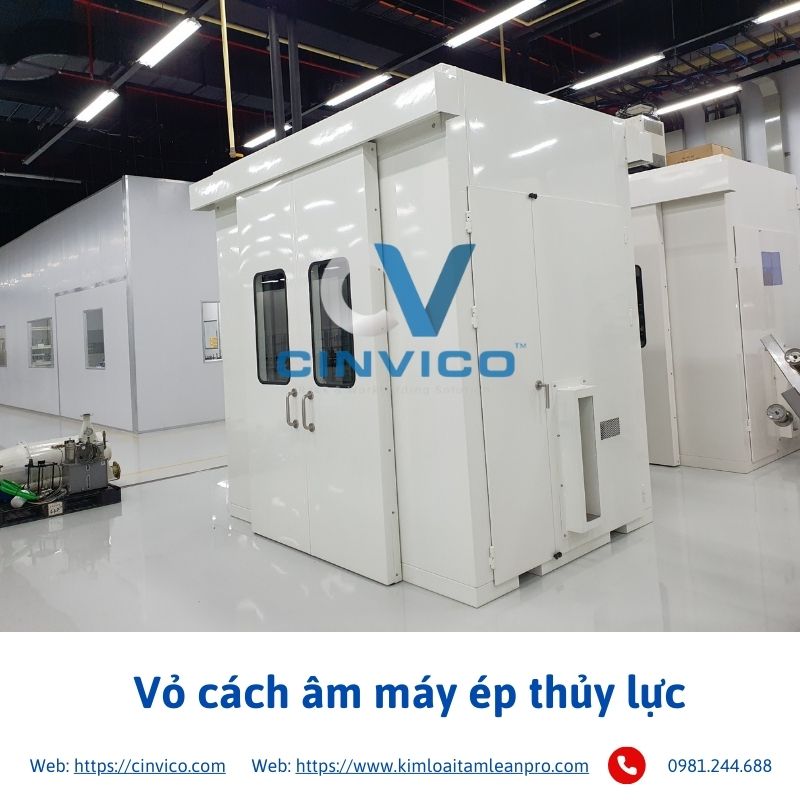

Vỏ cách âm máy ép thủy lực

Máy ép thủy lực hoạt động bằng áp lực dầu thủy lực tiếng ồn phát ra có đặc tính khác hoàn toàn so với máy dập lệch tâm. Âm thanh chủ yếu ở dải tần số thấp (63–500 Hz), rung động truyền qua kết cấu sàn và tường, khó xử lý hơn nhiều nếu chọn sai vật liệu cách âm. Vỏ cách âm máy ép thủy lực thiết kế đúng sẽ giảm 15–35 dB(A), đưa môi trường làm việc về dưới ngưỡng 85 dB(A) theo tiêu chuẩn tiếng ồn trong sản xuất QCVN 24:2016/BYT. Thiết kế sai dùng bông thủy tinh cho máy tần số thấp chỉ đạt 5–8 dB(A), không đủ để qua audit.

Bài viết này giải thích đủ để bạn kỹ sư sản xuất, EHS Manager hoặc người phụ trách mua sắm ra quyết định đúng: vỏ cách âm máy ép thủy lực cần cấu tạo như thế nào, Cinvico sản xuất theo quy trình nào, và khi nào cần đặt hàng để kịp deadline audit.

1. Máy Ép Thủy Lực Phát Tiếng Ồn Bao Nhiêu? Khi Nào Bắt Buộc Phải Lắp Vỏ Cách Âm?

Mức ồn thực tế của máy ép thủy lực

Máy ép thủy lực phát tiếng ồn từ 3 nguồn chính, mỗi nguồn có đặc tính âm học riêng:

QCVN 24:2016/BYT giới hạn 85 dB(A) cho ca 8 giờ. Máy ép thủy lực 50–500 tấn tại các nhà máy miền Bắc thường đo được 88–100 dB(A) tại vị trí đứng của công nhân vận hành tức là vượt quy chuẩn từ 3–15 dB(A).

3 tình huống phải lắp vỏ cách âm ngay

Tình huống 1: Audit ISO 45001 hoặc kiểm tra định kỳ cơ quan quản lý: Kiểm toán viên đo dB(A) tại từng vị trí làm việc. Không có biện pháp kỹ thuật kiểm soát tiếng ồn tại nguồn = non-conformance. Chụp tai bảo hộ là giải pháp bổ sung, không thay thế biện pháp kỹ thuật.

Tình huống 2: Corrective Action Request (CAR) từ công ty mẹ hoặc khách hàng FDI: Các tập đoàn Nhật, Hàn, Đài Loan kiểm soát chuỗi cung ứng qua supplier audit định kỳ. Nhà máy nhận CAR về tiếng ồn thường có deadline 30–90 ngày bắt buộc lắp đặt vỏ cách âm máy ép thủy lực hoặc giải pháp tương đương.

Tình huống 3: Mua máy ép mới hoặc mở rộng dây chuyền: Đầu tư vỏ cách âm cùng lúc với máy mới là tối ưu nhất về chi phí và thời gian tránh phải tháo lắp sau khi máy đã định vị và kết nối đường dầu.

2. Vỏ Cách Âm Máy Ép Thủy Lực Là Gì? Phân Biệt Với Hộp Chống Ồn Thông Thường

Vỏ cách âm máy ép thủy lực (tên khác: buồng cách âm, hộp chống ồn máy ép thủy lực) là kết cấu kim loại tấm bao bọc toàn phần hoặc một phần máy ép thủy lực, kết hợp lớp vật liệu cách âm chuyên biệt bên trong, nhằm giảm mức âm thanh phát ra khu vực xung quanh.

Điểm khác biệt so với hộp chống ồn máy móc thông thường: máy ép thủy lực có bơm thủy lực (thường đặt ở phía sau hoặc bên cạnh, cần thông gió liên tục) và đường ống dầu áp suất cao (phải xuyên qua vỏ mà không để khe hở âm thanh). Nếu thiết kế không tính đến hai yếu tố này, vỏ cách âm sẽ gây quá nhiệt bơm hoặc giảm hiệu quả cách âm do khe hở tại điểm xuyên ống.

Cinvico thiết kế vỏ cách âm máy ép thủy lực dựa trên bản vẽ thực tế của từng máy, không bán theo kích thước catalog. Mỗi vỏ cách âm máy ép thủy lực là sản phẩm duy nhất khớp hoàn toàn với loại máy, tải trọng và điều kiện lắp đặt cụ thể tại xưởng của khách hàng.

3. Thông Số Kỹ Thuật & Cấu Tạo Chi Tiết

3.1 Thông số kỹ thuật tiêu chuẩn Cinvico

3.2 Cấu tạo từng lớp. Tại sao vỏ cách âm máy ép thủy lực phải dùng cao su non?

Máy dập lệch tâm phát ồn chủ yếu qua không khí (airborne noise) bông khoáng xử lý tốt. Còn máy ép thủy lực lại phát thêm rung động kết cấu (structure-borne noise) qua sàn và đường ống cần thêm cao su non để chống rung. Điểm khác biệt kỹ thuật này cũng là lý do vỏ cách âm máy đột dập không dùng chung thiết kế với vỏ cách âm máy ép thủy lực.

Tìm hiểu thêm về đặc tính từng loại vật liệu cách âm công nghiệp trước khi quyết định cấu hình phù hợp với loại máy của bạn.

Lớp 1: Vỏ thép ngoài SPCC 1.5–2.0 mm: Cản âm theo nguyên lý Mass Law vật liệu càng nặng, mức cách âm càng cao. Thép 1.5 mm đạt Rw ~25 dB ở tần số 1000 Hz. Tăng lên 2.0 mm khi máy ép tải trọng lớn phát ồn mạnh ở tần số thấp.

Lớp 2: Khe khí 20–30 mm: Ngăn tiếp xúc trực tiếp giữa hai lớp cứng giảm rung động truyền qua kết cấu vỏ. Đây là lý do vỏ cách âm đúng thiết kế có nhiều lớp thay vì một lớp thép dày duy nhất.

Lớp 3: Bông khoáng Rockwool 80–100 kg/m³, dày 50–75 mm: Hấp thụ sóng âm trong không khí bên trong buồng, đặc biệt hiệu quả ở tần số 500–4000 Hz (tiếng van điện từ, tiếng bơm). Mật độ 80 kg/m³ là tiêu chuẩn; tăng lên 100 kg/m³ khi cần tăng hiệu quả tần số thấp. Chống cháy cấp A1, không phát khí độc.

Lớp 4: Cao su non NBR dày 10–20 mm (đặc thù cho máy ép thủy lực): Chặn rung động kết cấu tần số thấp (63–500 Hz) đặc tính riêng của máy ép thủy lực mà bông khoáng không xử lý được. Cao su non còn đóng vai trò đệm giữa bông khoáng và tấm thép trong, bảo vệ bông khoáng khỏi bị nén chặt theo thời gian.

Lớp 5: Tấm thép trong SECC 0.8 mm: Bảo vệ bông khoáng và cao su non khỏi dầu thủy lực nhỏ giọt, bụi kim loại và va chạm cơ học trong quá trình bảo trì. Dễ lau chùi, không tích tụ bụi và dầu.

3.3 Hệ thống thông gió. Giải pháp đặc thù cho bơm thủy lực

Bơm thủy lực cần không khí làm mát liên tục, đặc biệt trong ca liên tục 8 giờ. Nếu bít kín hoàn toàn mà không có hệ thống thông gió xử lý âm học, nhiệt độ bên trong vỏ tăng lên 60–80°C vượt ngưỡng vận hành an toàn của dầu thủy lực (thường 50–60°C), làm giảm tuổi thọ bơm và van.

Cinvico giải quyết bằng ống thông gió attenuator thiết kế chuyên biệt. Ống thép được uốn cong ít nhất 2 lần 90°, chiều dài tổng ≥ 800 mm, bên trong lót bông khoáng sóng âm mất năng lượng qua mỗi lần phản xạ và hấp thụ. Kết quả: không khí lưu thông bình thường, tiếng ồn theo ống ra ngoài giảm 12–18 dB(A). Toàn bộ ống attenuator được cắt laser kim loại tấm với dung sai ±0.1 mm tại xưởng Cinvico đảm bảo độ khít kín ở mỗi mối nối. Quạt hướng trục ngoài vỏ đẩy khí qua ống attenuator được lắp thêm khi máy phát nhiệt cao.

3.4 Chi tiết cửa và điểm xuyên ống dầu. Điểm yếu âm học cần kiểm soát chặt

Khe hở 1 mm dọc cửa bản lề có thể làm mất đến 5–8 dB(A) hiệu quả cách âm. Cinvico xử lý bằng:

• Gioăng EPDM chịu nhiệt đến 120°C bao quanh toàn bộ khung cửa đảm bảo kín khít tuyệt đối khi đóng, không bị lão hóa trong môi trường xưởng có nhiệt và dầu

• Cửa bản lề inox SUS304 chịu tải, mở rộng 180° tháo lắp khuôn và bảo trì thủy lực không cần dời vỏ

• Gioăng cao su đệm ống dầu tại mỗi điểm ống dầu/cáp điện xuyên qua vỏ seal kín hoàn toàn, không có khe hở âm thanh thoát ra

• Tùy chọn cửa sổ quan sát kính cường lực 8 mm theo dõi hành trình xy lanh mà không cần mở vỏ.

4. Phân Loại Vỏ Cách Âm Máy Ép Thủy Lực Theo Tải Trọng Máy

Không phải mọi máy ép thủy lực đều cần cùng cấu hình vỏ cách âm. Dưới đây là hướng dẫn lựa chọn nhanh theo tải trọng máy:

Lưu ý kỹ thuật quan trọng: Bảng trên là ước tính dựa trên điều kiện tiêu chuẩn. Mức giảm ồn thực tế phụ thuộc vào điều kiện lắp đặt (phòng gạch cứng hay xưởng mở), vị trí đo, số lượng máy lân cận. Cinvico đo thực tế tại hiện trường trước khi cam kết thông số trong hợp đồng.

Ngoài vấn đề tiếng ồn, máy ép thủy lực còn có nguy cơ rò rỉ dầu ra sàn hạng mục thường bị phát hiện trong audit ISO 14001. Lắp khay chống tràn hóa chất dưới máy ép song song với vỏ cách âm giúp xử lý trọn gói hai non-conformance phổ biến nhất trong một đợt can thiệp.

5. Quy Trình Đặt Hàng Và Lắp Đặt Tại Cinvico

Bước 1: Khảo sát miễn phí tại xưởng (trong 48 giờ)

Kỹ sư Cinvico đến trực tiếp để đo dB(A) thực tế tại vị trí vận hành (ghi biên bản có ký xác nhận), ghi nhận kích thước máy, vị trí bơm thủy lực, đường ống dầu, cáp điện và không gian xung quanh; đánh giá yêu cầu thông gió và nhiệt độ làm việc của dầu thủy lực; tư vấn phương án bao bọc phù hợp. Không thu phí. Không ràng buộc ký hợp đồng ngay.

Bước 2: Thiết kế và báo giá cố định (trong 24 giờ sau khảo sát)

Xuất bản vẽ CAD 2D/3D theo kích thước thực tế, spec sheet chi tiết và báo giá cố định bằng văn bản không phát sinh nếu không thay đổi spec. Khách hàng nhận đầy đủ bản vẽ để trình phòng kỹ thuật nội bộ xem xét.

Bước 3: Sản xuất tại xưởng Hoài Đức (7–15 ngày)

Toàn bộ gia công tại xưởng 3.000 m² tại Hoài Đức, Hà Nội: cắt laser CNC, chấn gấp, hàn MIG/TIG, lắp bông khoáng + cao su non + gioăng EPDM, sơn tĩnh điện hoàn thiện. Kiểm tra độ kín khít trước xuất xưởng phát hiện khe hở trước khi vận chuyển.

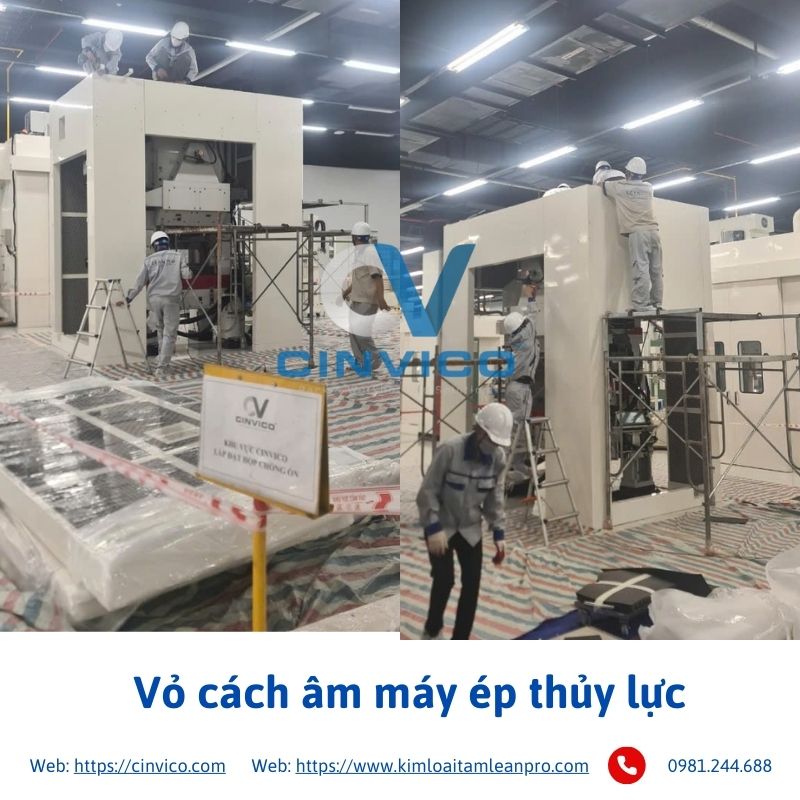

Bước 4: Lắp đặt và đo kiểm sau lắp

Đội kỹ thuật Cinvico lắp đặt tại nhà máy khách hàng, đo lại dB(A) sau lắp và so sánh với số liệu trước. Nếu chưa đạt mục tiêu cam kết, điều chỉnh miễn phí đến khi đạt.

Bước 5: Bàn giao bộ chứng từ đầy đủ cho audit

6. Tại Sao Chọn Vỏ Cách Âm Máy Ép Thủy Lực Của Cinvico?

Thiết kế chuyên biệt cho máy ép thủy lực, không phải hộp cách âm đa năng

Rất nhiều đơn vị trên thị trường bán cùng một thiết kế kim loại cho tất cả loại máy. Vỏ cách âm máy ép thủy lực cần xử lý rung động tần số thấp từ bơm thủy lực và thông gió bơm liên tục hai yếu tố mà hộp cách âm đa năng không tính đến trong thiết kế. Nhà máy có cả máy ép thủy lực lẫn máy dập, giải pháp là hai loại vỏ cách âm khác nhau; hoặc nếu có nhiều máy dập cụm lại, nhà cách âm máy dập công nghiệp bao cả khu vực sẽ hiệu quả hơn về chi phí.

Cam kết mức giảm dB(A) trong hợp đồng

Cam kết bằng văn bản không phải lời hứa miệng. Nếu sau lắp đặt không đạt mức giảm ồn đã thỏa thuận, Cinvico điều chỉnh miễn phí. Đây là điểm hầu hết đơn vị sản xuất hộp chống ồn trên thị trường không dám cam kết.

Chứng từ audit đầy đủ, không cần tự chuẩn bị thêm

Bộ 6 chứng từ bàn giao đủ để trình kiểm toán viên ISO 45001 mà không cần khách hàng tự chuẩn bị thêm tài liệu. Đây là lợi thế quan trọng khi deadline audit chỉ còn 30–45 ngày.

Sản xuất tại Hoài Đức giao hàng nhanh, không phụ thuộc nhập khẩu

Xưởng Cinvico cách các KCN lớn miền Bắc (Thăng Long, Bắc Ninh, Hải Dương, Hưng Yên) dưới 50 km. Toàn bộ gia công kim loại tấm trong nước, không nhập hàng Trung Quốc. Thời gian sản xuất 7–15 ngày trường hợp khẩn cấp có thể rút ngắn.

ISO 9001:2015 quy trình kiểm soát chất lượng có hệ thống

Mọi lô sản phẩm đều có hồ sơ kiểm tra chất lượng từ nguyên liệu đầu vào đến sản phẩm bàn giao. Không phụ thuộc tay nghề thợ cá nhân quy trình có kiểm soát từng bước.

7. Câu Hỏi Thường Gặp Về Vỏ Cách Âm Máy Ép Thủy Lực

Q: Vỏ cách âm máy ép thủy lực khác gì so với hộp chống ồn máy dập?

Khác về hai điểm chính: (1) cần xử lý rung động tần số thấp từ bơm thủy lực (máy dập chủ yếu phát ồn tần số trung-cao), nên phải dùng thêm lớp cao su non NBR; (2) cần thiết kế thông gió riêng cho bơm thủy lực để tránh quá nhiệt dầu. Cinvico thiết kế riêng cho từng loại máy, không áp dụng chung một thiết kế.

Q: Lắp vỏ cách âm có làm tăng nhiệt độ dầu thủy lực và ảnh hưởng đến máy không?

Nếu thiết kế đúng có hệ thống thông gió attenuator không. Cinvico tính toán lưu lượng không khí cần thiết dựa trên công suất bơm và nhiệt độ vận hành của dầu, sau đó thiết kế ống attenuator và quạt phù hợp. Nhiệt độ dầu được duy trì trong ngưỡng khuyến nghị của nhà sản xuất máy.

Q: Vỏ cách âm có cản trở việc thay dầu, vệ sinh lọc và bảo trì định kỳ không?

Không. Cinvico thiết kế cửa bản lề tại các vị trí tiếp cận thường xuyên: cổng nạp dầu, cổng xả dầu, lọc thủy lực, bảng điều khiển. Kỹ sư khảo sát ghi nhận đầy đủ chu kỳ bảo trì của khách hàng trước khi thiết kế vị trí cửa.

Q: Mất bao lâu để lắp đặt vỏ cách âm mà không gián đoạn sản xuất?

Lắp đặt trên máy đã dừng thường mất 1–2 ngày cho máy trung bình (80–200 tấn). Cinvico có thể lên lịch lắp đặt vào ca nghỉ cuối tuần hoặc ngày bảo trì định kỳ của khách hàng để không ảnh hưởng công suất sản xuất.

Q: Giá vỏ cách âm máy ép thủy lực là bao nhiêu?

Phụ thuộc kích thước máy, cấu hình vật liệu và tải trọng máy. Cinvico báo giá cố định sau khảo sát miễn phí thường trong 24 giờ. Gọi 0981.244.688 để đặt lịch khảo sát, không mất phí, không ràng buộc.
