BÀN THAO TÁC CHỊU TẢI TRỌNG BAO NHIÊU? BẢNG TẢI VÀ CÁCH TÍNH

Bàn thao tác chịu tải trọng bao nhiêu? Bảng tải theo tiết diện khung, cách kiểm tra bàn đang dùng và cách chọn tải đúng ngành. Cinvico báo giá trong 24h.

Nhà cung cấp báo "bàn chịu 300kg" nhưng không nói tải dàn đều hay dồn một điểm, độ võng cho phép bao nhiêu. Câu hỏi bàn thao tác chịu tải trọng bao nhiêu chỉ có đáp án khi biết tiết diện khung, nhịp dầm, mặt bàn và kiểu liên kết. Bài này đưa bảng tải theo cấu hình, cách kiểm tra chiếc bàn bạn đang dùng và cách ghi spec khi đi hỏi giá. Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, báo giá trong 24 giờ.

Bạn làm gì trên mặt bàn	Tải nên chọn	Khung nên dùng
Lắp ráp linh kiện nhỏ, kiểm hàng	100 đến 150 kg	Thép hộp 30x30x1,2 mm
Đóng gói, dán nhãn, trung chuyển	150 đến 250 kg	Thép hộp 40x40x1,5 mm
Lắp cụm cơ khí, vặn siết bulong	250 đến 400 kg	Thép hộp 50x50x2,0 mm
Kẹp ê tô, mài, khoan bàn	400 đến 600 kg	Thép hộp 50x50x2,5 mm, có chân giữa
Đặt máy, tháo lắp khuôn	Từ 600 kg trở lên	Thép hộp 60x60x2,5 mm, mặt thép dày

1. Bàn thao tác chịu tải trọng bao nhiêu? Bảng tải theo cấu hình khung

Bảng dưới đây trả lời trực tiếp bàn thao tác chịu tải trọng bao nhiêu theo từng cấu hình khung phổ biến. Điểm mấu chốt mà hầu hết bảng thông số trên thị trường bỏ qua: cùng một chiếc bàn cho ra hai con số tải khác nhau tùy tiêu chí độ võng. Cinvico công bố cả hai để bạn chọn đúng theo công việc.

Tiết diện khung	Dài bàn	Nhịp dầm	Tải khi võng ≤2mm/m	Tải khi võng ≤L/250	Dùng cho
Hộp 30x30x1,2 mm	1.200 mm	1.150 mm	70 kg	140 kg	Lắp ráp nhẹ, kiểm QC
Hộp 40x40x1,5 mm	1.500 mm	1.400 mm	140 kg	280 kg	Lắp ráp, đóng gói
Hộp 40x40x2,0 mm	1.800 mm	1.700 mm	120 kg	240 kg	Bàn dài, tải vừa
Hộp 50x50x2,0 mm	2.000 mm	1.850 mm	200 kg	400 kg	Cơ khí, sửa chữa
Hộp 50x50x2,5 mm	2.000 mm	1.850 mm	250 kg	500 kg	Bàn nguội, gá lắp
Hộp 60x40x2,0 mm đứng	2.000 mm	1.850 mm	270 kg	540 kg	Tháo lắp khuôn nhỏ
Hộp 60x60x2,5 mm	2.000 mm	1.850 mm	450 kg	890 kg	Đặt máy, khuôn lớn

Cơ sở tính: khung hai dầm dọc thép STKR400, tải dàn đều toàn mặt, đã nhân hệ số 0,75 kể đến độ mềm nút liên kết và tải đặt lệch. Bảng dùng để ước lượng, cấu hình cuối cùng do phòng kỹ thuật Cinvico xác nhận theo bản vẽ.

Nói cách khác, bàn thao tác chịu tải trọng bao nhiêu còn phụ thuộc bạn chấp nhận mặt bàn võng tới đâu. Tiêu chí chặt, võng không quá 2 mm trên mỗi mét, dùng cho bàn gá lắp và bàn đo kiểm, nơi mặt bàn võng là đồ gá mất chuẩn. Tiêu chí thường L/250 dùng cho bàn đóng gói và bàn kho.

Hai lưu ý khi đọc bảng. Thêm một dầm dọc thứ ba nâng tải cho phép thêm đúng 50 phần trăm, còn thêm một cặp chân giữa làm nhịp giảm một nửa và nâng tải lên khoảng 4 lần. Bàn lắp bánh xe thì bị giới hạn bởi tổng tải bánh chứ không phải bởi khung.

Hãy để ý dòng bàn 1.800 mm khung 40x40x2,0 mm cho tải thấp hơn bàn 1.500 mm khung 40x40x1,5 mm. Đó không phải lỗi đánh máy. Nhịp dầm ảnh hưởng mạnh hơn độ dày thép, và đây là hiểu lầm tốn tiền nhất khi đặt bàn dài.

1.1. Quy đổi giữa kilogam tổng và kilogam trên mét vuông

Nhiều nhà máy FDI và bộ tiêu chuẩn nội bộ ghi tải trọng theo kg/m² chứ không theo kilogam tổng. Công thức quy đổi rất đơn giản: lấy tải tổng chia cho diện tích mặt bàn tính bằng mét vuông.

Kích thước mặt bàn	Diện tích	Tải tổng ở mức 150 kg/m²	Tải tổng ở mức 300 kg/m²
1.200 x 600 mm	0,72 m²	108 kg	216 kg
1.500 x 750 mm	1,125 m²	169 kg	338 kg
1.800 x 750 mm	1,35 m²	203 kg	405 kg
2.000 x 750 mm	1,50 m²	225 kg	450 kg
2.000 x 900 mm	1,80 m²	270 kg	540 kg

Mốc 150 kg/m² là ngưỡng Cinvico dùng cho bàn chịu lực đặt máy móc nặng, nêu trong bài về bàn thao tác inox. Khi đối tác gửi spec bằng kg/m², hãy quy về kilogam tổng trước rồi mới so với Bảng 1, nếu không bạn sẽ so nhầm hai đại lượng khác nhau.

=> Sản phẩm: BÀN THAO TÁC

2. Ba loại tải trọng bàn thao tác cần phân biệt

Cùng một chiếc bàn có thể chịu 400 kg ở kiểu tải này nhưng chỉ 180 kg ở kiểu tải khác. Trước khi trả lời bàn thao tác chịu tải trọng bao nhiêu bằng một con số, hai bên phải thống nhất đang nói về loại tải nào. Tiêu chuẩn ANSI/BIFMA X5.5-2021 tách bạch rõ ba khái niệm này.

Loại tải	Định nghĩa	Gặp khi nào	Quy đổi tương đối
Tải phân bố đều	Khối lượng dàn kín mặt bàn	Xếp phôi, khay, thùng dàn mặt	100 phần trăm, là mốc tham chiếu
Tải tập trung	Khối lượng dồn vùng nhỏ giữa nhịp	Ê tô, chân máy, khuôn	Khoảng 50 phần trăm tải dàn đều
Tải va đập	Tải tĩnh nhân hệ số động	Gõ, đóng, ép, thả phôi	Nhân 1,5 lần đến 3 lần

Con số mà hầu hết nhà cung cấp Việt Nam công bố là tải phân bố đều. Nhưng trong xưởng, tải hiếm khi dàn đều thật: công nhân xếp phôi thành chồng, để dụng cụ dồn phía tay thuận. Hãy xem con số dàn đều là giới hạn trên, không phải điều kiện làm việc hằng ngày.

Khi tính bàn thao tác chịu tải trọng bao nhiêu cho khu vực có ê tô, hãy lấy tải tập trung làm mốc. Đặt ê tô 80 kg sát mép bàn còn khắc nghiệt hơn vì sinh mô men lật lên chân bàn phía đó. Với bàn nguội, Cinvico bố trí dầm gia cường ngay dưới vị trí kẹp thay vì tăng tiết diện toàn khung.

Riêng tải va đập, thao tác gõ và ép tạo lực gấp 1,5 lần đến 3 lần tải tĩnh. Không tính dư ngay từ bản vẽ thì mối hàn chân bàn sẽ nứt sau 6 tháng đến 12 tháng. Tham khảo cấu hình Cinvico dùng cho bàn nguội cơ khí.

>>> XEM THÊM: KÍCH THƯỚC BÀN THAO TÁC CƠ KHÍ TIÊU CHUẨN

3. 5 yếu tố quyết định bàn thao tác chịu tải trọng bao nhiêu

Năm yếu tố dưới đây quyết định bàn thao tác chịu tải trọng bao nhiêu, xếp theo mức ảnh hưởng giảm dần. Nắm được chúng, bạn đọc bản vẽ của nhà cung cấp là tự biết bàn thao tác chịu tải trọng bao nhiêu, thay vì tin hoàn toàn vào con số trong báo giá.

3.1. Nhịp dầm và số chân bàn

Yếu tố mạnh nhất, mạnh hơn cả tiết diện thép. Tải cho phép tỉ lệ nghịch với bình phương nhịp dầm. Rút nhịp từ 1.850 mm xuống 925 mm bằng một cặp chân giữa làm tải tăng đúng 4 lần, trong khi vật tư chỉ tăng khoảng 12 phần trăm đến 15 phần trăm. Nguyên tắc của Cinvico: bàn dài trên 1.800 mm phải có cặp chân thứ ba, trên 2.400 mm phải có hai cặp chân trung gian.

3.2. Tiết diện và độ dày thép hộp

Độ cứng chống uốn tỉ lệ với chiều cao tiết diện lũy thừa ba. Chuyển hộp 40x40x2,0 mm sang 60x40x2,0 mm đặt đứng làm mô men quán tính tăng khoảng 2,6 lần, từ 73.365 mm⁴ lên 193.152 mm⁴, mà khối lượng thép chỉ tăng khoảng 25 phần trăm.

Thép hộp Cinvico dùng theo JIS G 3466 mác STKR400, giới hạn chảy tối thiểu 245 MPa. Lưu ý hộp 40x40x1,0 mm và 40x40x2,0 mm nhìn giống hệt nhau sau khi sơn, nhưng mô men quán tính chênh khoảng 85 phần trăm. Hãy yêu cầu ghi rõ độ dày thành hộp trong báo giá.

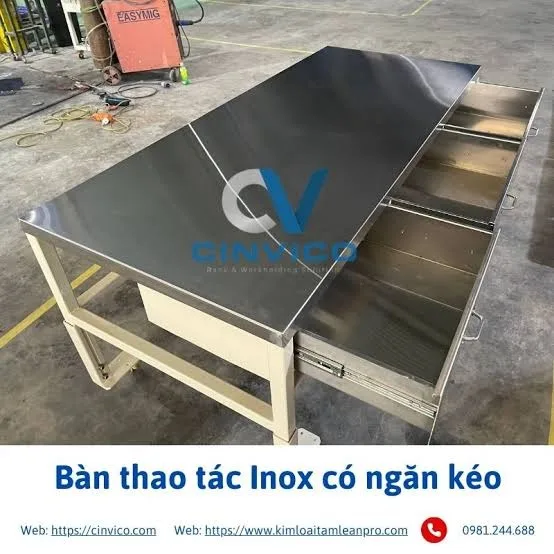

3.3. Vật liệu khung: thép, inox hay nhôm định hình

Vật liệu khung	Mô đun đàn hồi	Dải tải phổ biến	Ưu điểm	Hạn chế
Thép hộp sơn tĩnh điện	205.000 MPa	100 đến 900 kg	Chi phí thấp nhất cho mỗi kg tải	Gỉ nếu xước lớp sơn
Inox 304	193.000 MPa	100 đến 600 kg	Kháng hóa chất, đạt phòng sạch	Giá cao gấp 2 đến 3 lần thép
Nhôm định hình	70.000 MPa	60 đến 250 kg	Tháo lắp nhanh, đổi layout dễ	Võng nhiều, giá cao

Mô đun đàn hồi là cột quyết định độ võng. Nhôm định hình chỉ bằng khoảng một phần ba thép nên mạnh về tháo lắp chứ không mạnh về tải nặng. Riêng phòng thí nghiệm và khu vực có dung môi, inox 304 gần như là lựa chọn duy nhất, xem cấu hình tại bàn làm việc phòng thí nghiệm.

3.4. Kết cấu mặt bàn

Nhiều người chỉ nhìn khung mà quên mặt bàn, trong khi mặt bàn mới quyết định khả năng chịu tải cục bộ. Ván MDF phủ laminate 18 mm chịu tải dàn đều tốt nhưng lún khi kê ê tô. Tấm thép 2,0 mm chấn hai gân dọc có độ cứng tương đương tấm phẳng dày hơn mà nhẹ hơn đáng kể, nên Cinvico dùng máy chấn gấp kim loại để tạo gân thay vì tăng độ dày tôn.

3.5. Kiểu liên kết: hàn hay bắt bulong

Khung hàn TIG hoặc MIG toàn phần cho độ cứng nút cao, chịu va đập tốt hơn khung lắp ghép. Khung bulong dễ vận chuyển và dễ chỉnh, nhưng nút có độ trượt nhỏ làm bàn lắc khi thao tác lực ngang.

Nếu bạn còn phân vân bàn thao tác chịu tải trọng bao nhiêu là đủ cho khu vực gõ, ép, tháo lắp, hãy chọn khung hàn. Nếu xưởng đổi layout mỗi quý, khung lắp ghép tiện hơn dù phải chấp nhận giảm khoảng 15 phần trăm đến 20 phần trăm tải thiết kế. Ngoài ra, đừng để công nhân chất dụng cụ lên mặt bàn: cụm tủ dụng cụ đặt dưới bàn giải phóng tải vô ích và rút ngắn quãng với tay theo nguyên tắc 5S.

=> Sản phẩm: TỦ ĐỂ DỤNG CỤ

>>> XEM THÊM: PHÂN LOẠI BÀN THAO TÁC CÔNG NGHIỆP

4. Bàn bạn đang dùng chịu được bao nhiêu? Cách kiểm tra tại chỗ

Nếu xưởng bạn đã có bàn, câu hỏi bàn thao tác chịu tải trọng bao nhiêu chuyển thành: chiếc bàn này còn gánh được bao nhiêu nữa. Trường hợp đó, bạn không cần gọi ai. Bài kiểm tra dưới đây mất khoảng 15 phút, chỉ cần một sợi dây cước, một thước lá và tải thật của bạn.

Bước 1: đo tiết diện và độ dày thành hộp. Đo cạnh ngoài thanh dầm dọc dưới mặt bàn. Độ dày thành đo ở đầu ống hở hoặc lỗ bắt vít. Đối chiếu với Bảng 1 để có con số tham chiếu.
Bước 2: đo nhịp giữa hai chân. Đo mép trong của hai chân theo chiều dài bàn. Đây là L trong mọi công thức.
Bước 3: đo võng khi không tải. Căng dây cước sát mép trên mặt bàn giữa hai đầu, đo khe hở tại giữa nhịp. Ghi lại con số này, mặt bàn cũ thường đã võng sẵn.
Bước 4: chất tải thật rồi đo lại. Dàn đều tải ở mức bạn định dùng hằng ngày, để nguyên 30 phút rồi đo lại khe hở. Hiệu số hai lần đo chính là độ võng do tải.
Bước 5: so với ngưỡng. Nhịp 1.400 mm thì 2,8 mm là ngưỡng chặt và 5,6 mm là ngưỡng thường. Vượt ngưỡng nghĩa là bàn đang làm việc quá khả năng, dù chưa gãy.

4.1. Bốn dấu hiệu bàn đang quá tải

Ngay cả khi chưa đo, bốn dấu hiệu sau đủ để kết luận bàn đang vượt mức bàn thao tác chịu tải trọng bao nhiêu mà nó được thiết kế.

Mặt bàn có vết lõm hoặc vệt bóng quanh chân máy, chân ê tô.
Lớp sơn ở mối hàn chân bàn nứt thành vòng cung, đây là dấu hiệu mối hàn đang chịu mỏi.
Bàn kêu cót két hoặc lắc khi vặn siết bulong, dấu hiệu thiếu giằng ngang.
Đặt bàn trên nền phẳng mà một bánh xe hoặc một chân không chạm sàn, dấu hiệu khung đã biến dạng.

4.2. Gia cường bàn cũ thay vì mua mới

Ba cách gia cường xếp theo hiệu quả trên chi phí: thêm một cặp chân giữa để nhân 4 lần tải, hàn thêm một dầm dọc để cộng 50 phần trăm, bắt giằng chéo hai mặt bên để chống lắc. Cả ba làm được tại chỗ trong nửa ngày và thường rẻ hơn đáng kể so với thay bàn mới. Cinvico nhận khảo sát và gia cường bàn cũ tại xưởng khách. Riêng bàn đã biến dạng khung thì nên thay, vì thép qua biến dạng dẻo không lấy lại được độ cứng ban đầu.

5. Cách tính tải trọng bàn thao tác trong 3 bước

5.1. Bước 1: quy đổi tải thực tế

Cộng khối lượng vật nặng nhất, đồ gá, dụng cụ và bán thành phẩm cùng có mặt trên bàn ở giờ cao điểm. Nhân 1,5 nếu có gõ hoặc ép, nhân đôi nếu tải dồn vào vùng nhỏ giữa nhịp. Kết quả là tải thiết kế.

5.2. Bước 2: kiểm bền theo ứng suất

Với dầm đơn giản chịu tải dàn đều, mô men lớn nhất là M = wL²/8, trong đó w là tải phân bố tính bằng N/mm và L là nhịp tính bằng mm. Ứng suất uốn là sigma = M/Z, với Z là mô đun chống uốn. Ứng suất phải nhỏ hơn giới hạn chảy chia hệ số an toàn, thường lấy 245/1,5 tức khoảng 163 MPa cho thép STKR400.

5.3. Bước 3: kiểm võng

Đây là bước hay bị bỏ qua nhất, dù độ võng mới là thứ quyết định bàn thao tác chịu tải trọng bao nhiêu. Với thép hộp mỏng, độ võng luôn chạm giới hạn trước khi ứng suất chạm giới hạn chảy.

Công thức là delta = 5wL⁴/(384EI), với E của thép lấy 205.000 MPa và I là mô men quán tính tính bằng mm⁴. Cinvico dùng giới hạn 2 mm trên mỗi mét chiều dài, tức L/500, cho bàn gá lắp và bàn đo kiểm; nới lỏng về L/250 cho bàn đóng gói và bàn kho.

5.4. Ví dụ tính cho bàn 1.500 x 750 x 800 mm

Khung hai dầm dọc thép hộp 40x40x1,5 mm, nhịp giữa hai chân 1.400 mm, mặt thép chấn gân.

Hạng mục kiểm tra	Công thức	Kết quả
Mô men quán tính I	(BH³ - bh³)/12	57.153 mm⁴
Mô đun chống uốn Z	I/(H/2)	2.858 mm³
Kiểm bền, sigma ≤ 163 MPa	w ≤ 8·sigma·Z/L²	271 kg mỗi dầm
Kiểm võng L/250, tức 5,6 mm	w ≤ 384·E·I·delta/(5L⁴)	187 kg mỗi dầm
Kiểm võng L/500, tức 2,8 mm	w ≤ 384·E·I·delta/(5L⁴)	94 kg mỗi dầm
Tổng 2 dầm, hệ số 0,75	Lấy giá trị nhỏ nhất	140 kg chặt / 280 kg thường

Độ võng chi phối hoàn toàn, chênh với kiểm bền gần 3 lần. Nếu nhà cung cấp công bố bàn cấu hình này chịu 500 kg, gần như chắc chắn họ đang nói tới ngưỡng phá hủy chứ không phải ngưỡng làm việc.

Cinvico ghi đúng cách trình bày này trong bản vẽ gửi khách để phòng kỹ thuật nhà máy tự kiểm tra lại. Bản vẽ xuất kèm file cắt cho máy cắt laser kim loại nên kích thước trên giấy đúng với kích thước trên sản phẩm. Khách có bản vẽ riêng có thể gửi thẳng để Cinvico gia công kim loại tấm theo đúng thiết kế.

6. 3 rủi ro tải trọng không nằm ở độ võng

Không phải mọi giới hạn của bàn thao tác chịu tải trọng bao nhiêu đều nằm ở độ võng. Ba rủi ro dưới đây gây hỏng bàn và gây tai nạn thật, nhưng không xuất hiện trong bất kỳ bảng thông số nào. Với nhà máy đang duy trì ISO 45001, đây là các điểm dễ bị ghi nhận khi đánh giá an toàn khu vực sản xuất.

6.1. Ổn định ngang khi vặn siết

Bàn cao 800 mm với bốn chân hộp 40x40 mm không giằng sẽ lắc khi công nhân vặn cờ lê hoặc ép chi tiết. Lực ngang ở đầu cần ê tô có thể lên tới hàng chục kilogam lực, đủ làm bàn dịch hoặc lật nếu không neo. Giải pháp rẻ nhất là giằng chéo bằng thanh dẹt ở hai mặt bên, hoặc thanh ngang nối bốn chân cách sàn khoảng 150 mm. Với ê tô lớn, nên bắt bulong nở neo hai chân sau xuống nền.

6.2. Kệ tầng trên có tải riêng, thấp hơn nhiều mặt bàn

Kệ treo phía trên bàn thường chỉ chịu 20 kg đến 50 kg mỗi tầng vì bắt vào cột đứng bằng liên kết công xôn. Chất thùng linh kiện đầy lên kệ là nguyên nhân phổ biến làm cong cột và đổ bàn về phía trước. Hãy yêu cầu ghi tải kệ tách riêng khỏi tải mặt bàn trong báo giá; nếu cần lưu trữ nhiều thì tách hẳn sang giá kệ chuyên dụng.

=> Sản phẩm: GIÁ ĐỂ HÀNG

6.3. Áp lực chân bàn xuống nền

Bàn 900 kg đứng trên bốn chân hộp 60x60 mm nghĩa là mỗi chân truyền khoảng 225 kg xuống diện tích 36 cm², tương đương khoảng 6,25 kg/cm² hay 0,61 MPa. Nền epoxy mỏng, sàn nâng phòng sạch hoặc nền vữa cũ có thể lún tại điểm chân. Cách xử lý là mở rộng đế chân bằng bản mã hoặc lót tấm đệm phân tải. Với sàn nâng phòng sạch, phải kiểm tra tải điểm cho phép của tấm sàn trước khi lắp.

7. Chọn tải trọng bao nhiêu theo từng ngành?

Câu hỏi bàn thao tác chịu tải trọng bao nhiêu là đủ chỉ trả lời được khi gắn với ngành và công việc cụ thể. Chọn dư gấp đôi làm giá bàn tăng đáng kể mà không thêm giá trị sử dụng.

Nhóm ngành	Công việc điển hình	Dải tải khuyến nghị	Cấu hình khung khuyến nghị
Điện tử, bán dẫn	Lắp ráp PCB, kiểm QC	80 đến 150 kg	Hộp 30x30x1,2 mm hoặc nhôm định hình
Đóng gói, kho vận	Đóng thùng, dán nhãn	150 đến 250 kg	Hộp 40x40x1,5 mm
Lắp ráp cơ khí	Lắp cụm chi tiết máy	250 đến 400 kg	Hộp 50x50x2,0 mm
Nguội, sửa chữa	Kẹp ê tô, mài, khoan	400 đến 600 kg	Hộp 50x50x2,5 mm, có dầm giữa
Tháo lắp khuôn	Vệ sinh, sửa khuôn	600 đến 900 kg	Hộp 60x60x2,5 mm, mặt thép dày
Thực phẩm, dược	Sơ chế, đóng gói sạch	150 đến 300 kg	Inox 304 hộp 40x40x1,5 mm
Phòng thí nghiệm	Đặt thiết bị đo	150 đến 250 kg	Inox 304, mặt kháng hóa chất

Không phải ngành nào cũng cần đặt nặng câu hỏi bàn thao tác chịu tải trọng bao nhiêu. Với dây chuyền điện tử, ràng buộc thật là điện trở bề mặt trong dải 10⁶ đến 10⁹ Ω theo IEC 61340-5-1 và hệ tiếp địa, xem thêm bài về bàn thao tác chống tĩnh điện. Ngược lại, ở xưởng cơ khí tải trọng là ràng buộc số một, tham khảo cấu hình bàn thao tác cơ khí đang được dùng nhiều nhất.

7.1. Tải trọng ảnh hưởng tới giá bàn thao tác thế nào?

Không phải cách tăng tải nào cũng tốn tiền như nhau. Bảng dưới xếp theo hiệu quả chi phí, đúng thứ tự Cinvico tư vấn khi khách bị siết ngân sách.

Phương án tăng tải	Tác động tới giá	Ghi chú
Thêm dầm gia cường cục bộ	Tăng rất nhẹ	Hiệu quả cao cho vị trí kẹp ê tô
Thêm cặp chân giữa	Tăng nhẹ	Cách rẻ nhất để nhân 4 lần tải
Thêm dầm dọc thứ ba	Tăng nhẹ	Nâng tải thêm 50 phần trăm
Tăng tiết diện khung một cấp	Tăng vừa	Chỉ dùng khi không rút được nhịp
Chấn gân mặt bàn thay tăng độ dày	Gần như không đổi	Nên làm mặc định
Đổi thép sang inox 304	Tăng mạnh	Chỉ khi môi trường bắt buộc

[GIÁ CẦN XÁC NHẬN] Đề nghị phòng kinh doanh cung cấp khoảng giá thực tế theo từng cấu hình khung trong Bảng 1 để bổ sung cột giá trước khi đăng bài.

Khi nhu cầu vượt 1.000 kg hoặc vật đặt lên bàn là máy có rung động, bàn thao tác không còn là giải pháp đúng. Lúc đó cần khung máy chuyên dụng với chân bắt bulong nở xuống nền.

=> Sản phẩm: KHUNG MÁY

8. 5 sai lầm khi đặt bàn thao tác theo tải trọng

Năm sai lầm dưới đây rút ra từ các ca Cinvico đã khảo sát và thay bàn hỏng trong nhà máy miền Bắc. Hầu hết không hỏng vì nhà cung cấp gian dối, mà vì hai bên hiểu khác nhau về câu hỏi bàn thao tác chịu tải trọng bao nhiêu.

Chỉ hỏi số kilogam mà không hỏi điều kiện đo. Luôn hỏi thêm ba việc: dàn đều hay tập trung, đo giữa nhịp hay ở mép, độ võng cho phép bao nhiêu milimet.
Bỏ qua độ võng. Bàn không gãy nhưng võng 15 mm thì đồ gá mất chuẩn, sản phẩm lắp lệch, QC trả hàng. Với nhà máy đang chạy đơn cho khách cuối, một lô bị trả về tốn hơn tiền chênh của cả chục cái bàn.
Quên tải trọng bánh xe. Bàn 400 kg lắp bốn bánh 100 kg là vừa đủ trên lý thuyết, nhưng chỉ cần một bánh vượt gờ hoặc rãnh thoát nước là bánh đó gánh phần lớn tải và vỡ vòng bi.
Bỏ qua chiều cao làm việc. ISO 14738:2002 khuyến nghị chiều cao trạm làm việc theo tư thế và loại công việc, không phải một con số 800 mm áp cho mọi ngành.
Chọn tải dư quá nhiều. Bàn đóng gói thùng carton không cần khung 500 kg. Phần tiền đó nên dồn vào mặt bàn tốt, hệ đèn và ổ cắm.

Nếu bàn phải di chuyển thường xuyên, hãy tách chức năng: giữ bàn cố định để đảm bảo tải, dùng xe đẩy chuyên dụng cho việc trung chuyển.

=> Sản phẩm: XE ĐẨY HÀNG

>>> XEM THÊM: BÀN THAO TÁC NHÀ XƯỞNG SẢN XUẤT THEO YÊU CẦU

9. Ghi tải trọng thế nào trong yêu cầu báo giá?

Cách bạn viết câu hỏi bàn thao tác chịu tải trọng bao nhiêu vào hồ sơ quyết định chất lượng báo giá nhận về. Một dòng spec viết đúng giúp so sánh báo giá của 5 nhà cung cấp trên cùng mặt bằng. Viết thiếu, bạn nhận về 5 con số không thể so sánh, và người bị quy trách nhiệm khi bàn võng là người ký duyệt chứ không phải nhà cung cấp.

Hạng mục	Cách ghi thiếu	Cách ghi đủ
Tải mặt bàn	Tải trọng 300 kg	Tải phân bố đều 300 kg trên mặt 1.500 x 750 mm
Độ võng	Không ghi	Võng khi đủ tải không quá 2 mm trên 1 m chiều dài
Tải tập trung	Không ghi	Chịu 120 kg trên vùng 200 x 200 mm giữa nhịp
Tải kệ tầng trên	Không ghi	Kệ trên chịu 30 kg mỗi tầng, tách khỏi tải mặt bàn
Vật liệu khung	Khung thép hộp	Thép hộp 50x50x2,0 mm theo JIS G 3466 STKR400
Mặt bàn	Mặt thép	Thép dày 2,0 mm chấn 2 gân dọc, sơn tĩnh điện
Chiều cao	Cao 800 mm	Cao 800 mm ±10 mm, chân tăng chỉnh ±20 mm
Nghiệm thu	Không ghi	Thử tải 1,25 lần tải danh định trong 60 phút, đo võng

Kèm theo, đây là 5 câu nên hỏi trước khi chốt nhà cung cấp cho câu hỏi bàn thao tác chịu tải trọng bao nhiêu:

Con số tải trong báo giá là tải phân bố đều hay tải tập trung?
Độ võng tương ứng ở mức tải đó là bao nhiêu milimet?
Tiết diện và độ dày thành thép hộp cụ thể là bao nhiêu?
Nhịp giữa hai chân là bao nhiêu, có dầm giữa không?
Có gửi bản vẽ kỹ thuật ghi tải thiết kế trước khi đặt cọc không?

Nhà sản xuất trực tiếp trả lời được cả 5 câu trong một cuộc gọi, còn đơn vị thương mại thuần túy phải hỏi lại nhà máy và mất vài ngày. Phép thử này không tốn gì mà lọc được phần lớn rủi ro.

10. Đặt bàn thao tác theo tải trọng tại Cinvico

Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội, nên tải trọng bàn thao tác được thiết kế theo đúng số liệu bạn cung cấp, không phải chọn trong danh mục có sẵn. Với đơn hàng cần chứng từ, Cinvico bàn giao kèm bản vẽ kỹ thuật ghi rõ tiết diện khung, nhịp dầm và tải thiết kế kèm tiêu chí độ võng.

Chưa biết bàn thao tác chịu tải trọng bao nhiêu là phù hợp với công đoạn của mình? Kỹ sư Cinvico tính giúp dựa trên vật nặng nhất và cách đặt vật đó. Quy trình bốn bước: khảo sát tại xưởng của bạn hoặc nhận thông số qua Zalo, lập bản vẽ kèm tải thiết kế, báo giá trong 24 giờ, sản xuất và lắp đặt trong 7 ngày đến 15 ngày. Năng lực gia công gồm cắt laser dung sai ±0,1 mm và chấn gấp dung sai ±0,3 mm.

Bạn đang cần bàn thao tác đúng tải trọng cho xưởng hoặc nhà máy?

Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội:

Báo giá trong 24 giờ, giá xuất xưởng không qua trung gian
Thiết kế theo tải trọng, kích thước và vật liệu bạn yêu cầu
Nhận gia cường bàn cũ tại chỗ, rẻ hơn thay bàn mới
Giao hàng 7 đến 15 ngày, lắp đặt tận nơi toàn miền Bắc
Bàn giao kèm bản vẽ ghi tải thiết kế và tiêu chí độ võng

=> Xem sản phẩm: BÀN THAO TÁC
Liên hệ và Zalo báo giá: 0981.244.688 (Mrs. Nhung Cinvico)

Kết luận

Bàn thao tác chịu tải trọng bao nhiêu không có một đáp án chung. Với khung thép hộp phổ thông, dải thực tế là 70 kg đến 900 kg, tập trung ở 150 kg đến 500 kg. Quyết định nằm ở nhịp dầm, tiết diện khung, mặt bàn, kiểu liên kết và tiêu chí độ võng bạn chấp nhận.

Nếu đang đi hỏi giá, hãy hỏi kèm điều kiện đo tải và độ võng cho phép. Nếu đã có bàn, hãy dành 15 phút đo võng theo mục 4 trước khi quyết định mua mới. Cinvico gửi bản vẽ và tải thiết kế trước khi bạn đặt cọc, để phòng kỹ thuật của bạn kiểm tra lại bằng đúng công thức trong bài.

Câu hỏi thường gặp

Bàn thao tác chịu tải trọng bao nhiêu là đủ cho xưởng cơ khí nhỏ?
Với xưởng nguội, lắp ráp chi tiết máy và sửa chữa, dải 300 kg đến 500 kg theo tiêu chí thường là hợp lý. Nếu có kẹp ê tô hoặc máy khoan bàn, hãy yêu cầu thêm dầm gia cường ngay dưới vị trí kẹp thay vì tăng tiết diện toàn khung.

Bàn thao tác 300 kg có đặt được máy nặng 250 kg không?
Không nên. 300 kg thường là tải dàn đều. Máy 250 kg đặt trên bốn chân là tải tập trung, tương đương khoảng 500 kg tải dàn đều. Cần kiểm tra lại theo vị trí đặt máy và bổ sung dầm dưới chân máy.

Tải trọng 150 kg/m² tương đương bao nhiêu kilogam?
Nhân với diện tích mặt bàn. Bàn 1.500 x 750 mm có diện tích 1,125 m², nên 150 kg/m² tương đương 169 kg tổng. Bàn 2.000 x 900 mm có 1,8 m², tương đương 270 kg.

Bàn thao tác inox chịu tải kém hơn bàn thép phải không?
Ở cùng tiết diện, inox 304 có mô đun đàn hồi khoảng 193.000 MPa, thấp hơn thép carbon khoảng 6 phần trăm, nên võng nhiều hơn một chút. Chênh lệch nhỏ và thường được bù bằng cách tăng độ dày thành hộp thêm 0,3 mm đến 0,5 mm.

Bàn lắp bánh xe có giảm khả năng chịu tải không?
Có. Khi lắp bánh, tải bị giới hạn bởi tổng tải bánh và bởi độ ổn định khi di chuyển. Cinvico khuyến nghị chỉ dùng bánh xe cho bàn dưới 300 kg và chọn bánh có tải danh định gấp 1,5 lần mức tính toán.

Có tiêu chuẩn Việt Nam nào quy định tải trọng bàn thao tác không?
Hiện chưa có quy chuẩn riêng cho bàn thao tác công nghiệp. Các nhà máy thường tham chiếu ANSI/BIFMA X5.5-2021 cho phương pháp thử tải và ISO 14738:2002 cho nhân trắc trạm làm việc. Với nhà máy FDI, yêu cầu nằm trong bộ tiêu chuẩn nội bộ của công ty mẹ.

Độ võng bao nhiêu là chấp nhận được cho bàn thao tác?
Cinvico dùng 2 mm trên mỗi mét chiều dài cho bàn gá lắp và bàn đo kiểm, tương đương L/500. Với bàn đóng gói và bàn kho, L/250 là đủ. Hãy ghi rõ tiêu chí này trong hợp đồng vì nó quyết định trực tiếp tới giá.
