KÍCH THƯỚC BÀN THAO TÁC TIÊU CHUẨN: BẢNG TRA VÀ CÁCH CHỌN ĐÚNG

Bạn đang chốt quy cách bàn cho line mới và phân vân giữa 750mm với 900mm? Bài viết đưa thẳng bảng tra kích thước bàn thao tác tiêu chuẩn theo tư thế, tính chất công việc và từng ngành, kèm cách đo để chốt đúng con số cho xưởng của bạn. Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội, báo giá trong 24 giờ.

1. Kích thước bàn thao tác tiêu chuẩn là bao nhiêu?

Không tồn tại một con số duy nhất. Kích thước bàn thao tác tiêu chuẩn tại nhà máy Việt Nam nằm trong dải cao 700 đến 1.100mm, rộng 600 đến 800mm, dài 1.200 đến 2.000mm. Con số cụ thể do ba biến quyết định: tư thế làm việc, tính chất thao tác và kích thước vật thể trên bàn.

Dưới đây là bảng tra Cinvico dùng khi khảo sát tại xưởng khách. Bảng áp dụng cho công nhân cao 1m55 đến 1m75, nhóm chiều cao phổ biến nhất tại nhà máy miền Bắc.

Ba chiều phải được chốt cùng nhau, không tách rời. Bàn cao đúng nhưng rộng quá tầm với vẫn khiến công nhân phải nhoài người cả ca.

Đây là chỗ nhiều kỹ sư sản xuất trả giá. Layout đã duyệt, bàn đã về xưởng, chạy thử mới phát hiện sai chiều cao. Sửa lại nghĩa là xin thêm ngân sách và giải trình với ban giám đốc.

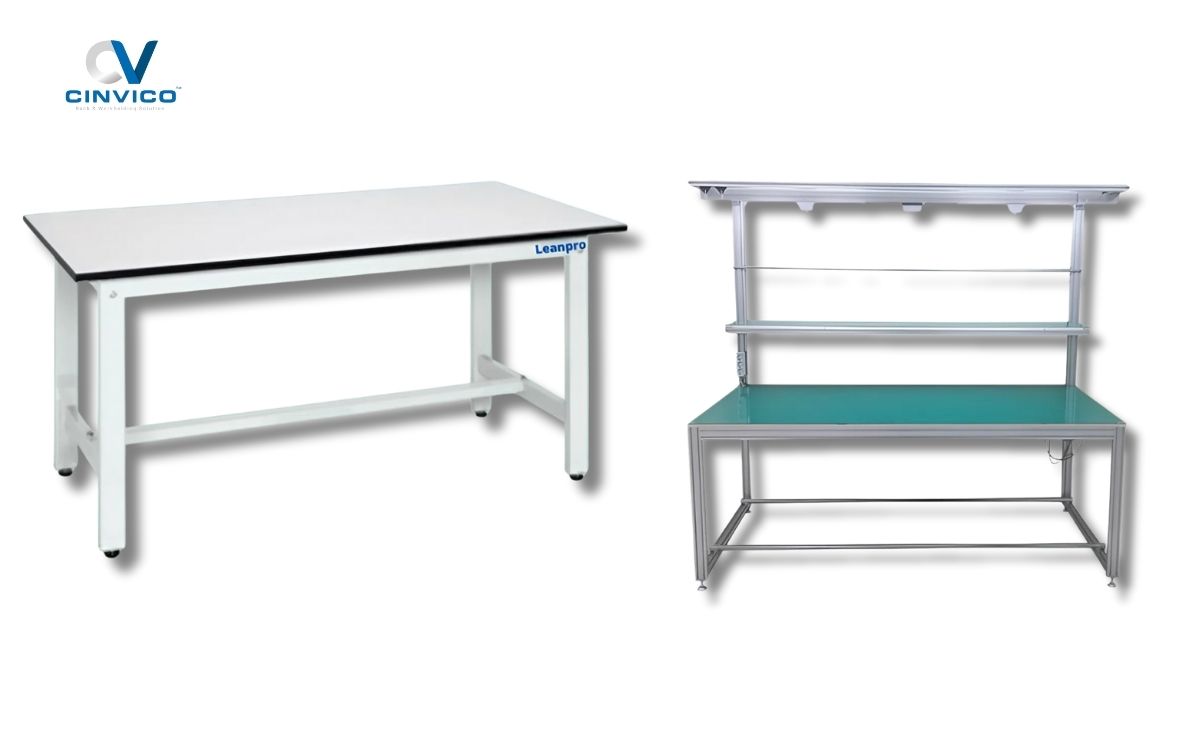

Nếu bạn chỉ quan tâm nhóm bàn dùng trong xưởng cơ khí, tham khảo thêm bài chuyên sâu về kích thước bàn thao tác cơ khí của Cinvico.

2. Có tiêu chuẩn nào quy định kích thước bàn thao tác không?

Câu trả lời thẳng: không có quy chuẩn Việt Nam (QCVN) hay tiêu chuẩn quốc gia (TCVN) nào quy định con số kích thước bắt buộc cho bàn thao tác. Không tồn tại văn bản nào bắt bàn phải cao đúng 750mm hay rộng đúng 700mm.

Cái tồn tại là các tiêu chuẩn về nguyên lý và phương pháp suy kích thước. Chúng không cho bạn một con số, chúng cho bạn cách tự tìm ra con số đúng. Đây là lý do mọi bảng kích thước bàn thao tác tiêu chuẩn trên thị trường đều là khuyến nghị chứ không phải quy định.

Ý nghĩa thực tế với bạn: khi đoàn đánh giá hỏi căn cứ chọn kích thước, đừng trả lời "theo tiêu chuẩn chung của thị trường". Hãy trả lời bằng số đo nhân trắc của chính tổ sản xuất, viện dẫn phương pháp của ISO 14738:2002. Đó là câu trả lời đứng vững được.

2.1. Bàn thao tác khác bàn làm việc văn phòng thế nào?

Nhiều người tra kích thước bàn thao tác lại rơi vào bài về bàn làm việc văn phòng, rồi lấy nhầm con số 750mm áp cho nhà xưởng. Hai loại bàn phục vụ hai bài toán khác nhau hoàn toàn.

Lấy 750mm của bàn văn phòng áp cho tổ đóng gói đứng là thấp hơn khoảng 150mm so với mức cần. Sau một ca, công nhân sẽ đau lưng vì phải cúi liên tục.

=> XEM THÊM: KÍCH THƯỚC BÀN THAO TÁC CƠ KHÍ TIÊU CHUẨN VÀ TÙY CHỈNH

3. Chiều cao bàn thao tác tiêu chuẩn: ngồi và đứng khác nhau thế nào?

Chiều cao bàn được suy ra từ chiều cao khuỷu tay, không phải từ chiều cao cơ thể. Nguyên tắc công thái học bàn thao tác: khi người lao động đứng hoặc ngồi thẳng lưng, cánh tay thả tự nhiên, khuỷu tay tạo góc 90 đến 100 độ lúc bàn tay chạm mặt bàn.

Nguyên tắc này không phải kinh nghiệm truyền miệng. ISO 14738:2002 (kèm Cor.1:2003 và Cor.2:2005) quy định cách suy kích thước vị trí làm việc tại máy từ số đo nhân trắc. Nói cách khác, con số phải đến từ chính nhóm người sẽ đứng ở đó. TCVN 7437:2010 đặt nguyên tắc chung: thiết kế hệ thống làm việc theo người, không bắt người thích nghi với thiết bị.

Nếu chỉ có con số mà không biết con số đến từ đâu, bạn sẽ bí khi tổ có người cao 1m50 hoặc 1m80.

3.1. Chiều cao bàn thao tác ngồi

Bàn thao tác ngồi phù hợp với thao tác nhẹ, lặp lại, kéo dài nhiều giờ. Điển hình là lắp ráp linh kiện điện tử, may mặc và kiểm tra chất lượng. Chiều cao mặt bàn thường lấy 700 đến 750mm.

Sai lầm phổ biến là chốt bàn rồi mua ghế bất kỳ. Bàn 750mm với ghế 450mm chênh 300mm, chấp nhận được. Cũng bàn đó với ghế nhựa 420mm chênh 330mm, công nhân phải nhấc vai suốt ca.

3.2. Chiều cao bàn thao tác đứng

Với bàn thao tác đứng, chiều cao phụ thuộc vào mức độ dùng lực. Càng cần lực thì bàn càng phải thấp hơn khuỷu tay để tận dụng trọng lượng cơ thể. Càng cần nhìn rõ chi tiết nhỏ thì bàn càng phải cao gần tầm mắt.

Đây là nhóm chiếm nhiều vị trí nhất trong bảng kích thước bàn thao tác tiêu chuẩn. Nếu tổ có nhiều công nhân chiều cao chênh nhau, đừng chọn một con số cứng. Giải pháp thực tế là lắp chân tăng chỉnh biên độ khoảng ±50mm, hoặc dùng bục đứng cao 100 đến 150mm cho người thấp. Cách này rẻ hơn nhiều so với đặt lại bàn theo từng người.

Với thao tác nặng dùng ê tô và búa, mặt bàn còn phải chịu va đập chứ không chỉ tải tĩnh. Xem quy cách dòng bàn nguội cơ khí để so sánh kết cấu.

3.3. Bảng quy đổi nhanh chiều cao bàn theo chiều cao cơ thể

Nếu chưa kịp đo khuỷu tay, dùng bảng quy đổi nhanh dưới đây làm mốc tạm. Bảng lấy chiều cao khuỷu tay khi đứng xấp xỉ 0,62 lần chiều cao cơ thể, là tỷ lệ nhân trắc thông dụng dùng trong thiết kế sơ bộ, sau đó cộng trừ theo tính chất công việc.

Lưu ý cách dùng: đây là con số ước tính để lên phương án sơ bộ và lập dự trù, không thay được phép đo thật. Tỷ lệ 0,62 là giá trị trung bình, sai số cá nhân có thể tới vài chục milimet. Trước khi ký hợp đồng sản xuất, hãy đo theo bốn bước dưới đây.

3.4. Cách đo để chốt chiều cao đúng cho xưởng của bạn

Bảng tra chỉ cho bạn dải an toàn. Muốn con số chính xác cho tổ của mình, hãy đo. Quy trình bốn bước dưới đây làm trong một buổi là xong, và nó biến bảng kích thước bàn thao tác tiêu chuẩn thành quy cách riêng của xưởng bạn.

• Bước 1. Lấy mẫu. Chọn 10 đến 15 công nhân sẽ đứng ở vị trí đó, gồm cả người thấp nhất và cao nhất tổ.

• Bước 2. Đo chiều cao khuỷu tay. Người đứng thẳng, tay thả lỏng, gập cẳng tay song song mặt sàn. Đo từ sàn tới mặt dưới khuỷu tay, ghi theo mm.

• Bước 3. Chọn mốc. Lấy giá trị của người thấp thứ hai làm mốc thay vì lấy trung bình. Bàn quá cao gây hại nhiều hơn bàn hơi thấp.

• Bước 4. Cộng trừ theo tính chất công việc. Việc chính xác cộng 50 đến 100mm. Việc nhẹ trừ 50 đến 100mm. Việc nặng trừ 150 đến 200mm.

Ví dụ thực tế: tổ đóng gói có chiều cao khuỷu tay người thấp thứ hai là 990mm. Công việc thuộc nhóm nhẹ nên trừ 80mm, ra 910mm. Cinvico đặt bàn 900mm rồi bù phần còn lại bằng chân tăng chỉnh.

Bốn bước này cũng là hồ sơ bạn cầm đi trình duyệt. Khi bị hỏi vì sao chọn 900mm chứ không phải 750mm, bạn có bảng đo thật để trả lời.

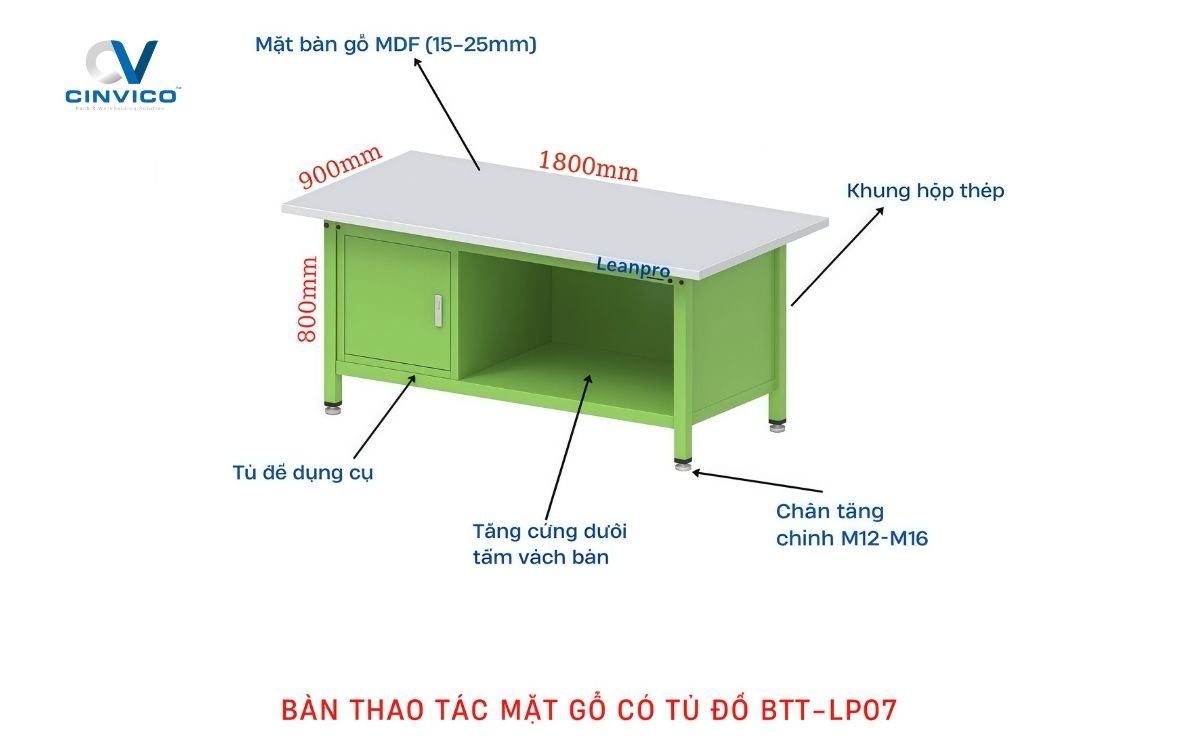

4. Kích thước mặt bàn thao tác: chiều rộng và chiều dài lấy bao nhiêu?

Sau chiều cao, đây là chiều quan trọng thứ hai trong bộ kích thước bàn thao tác tiêu chuẩn. Mặt bàn được chia theo vùng với tay chứ không theo diện tích muốn có. Chiều rộng hợp lý là 600 đến 800mm, chiều dài tối thiểu 1.000 đến 1.200mm cho mỗi vị trí thao tác. Vượt ngưỡng này là lãng phí diện tích sàn nhà xưởng.

4.1. Chiều rộng mặt bàn theo vùng với tay

Mặt bàn có ba vùng chức năng. Hiểu đúng ba vùng này giúp bạn không làm bàn thừa.

• Vùng thao tác chính, 300 đến 400mm tính từ mép bàn. Nơi đặt sản phẩm đang làm. Công nhân với tới mà không cần rướn.

• Vùng phụ, 400 đến 600mm. Nơi để khay linh kiện, dụng cụ cầm tay, tài liệu hướng dẫn.

• Vùng chết, ngoài 700mm. Phải đứng dậy hoặc nhoài người mới với tới. Phần bàn này gần như không dùng đến.

Vì vậy chiều rộng dừng ở 600 đến 800mm. Chỉ vượt 800mm khi vật thể thực sự lớn, ví dụ khung vỏ máy hoặc tấm kính. Bàn rộng 1.200mm cho thao tác lắp linh kiện là quyết định tốn tiền và tốn diện tích.

Hai người đứng đối diện qua một bàn thì chiều rộng cần 1.200 đến 1.500mm, mỗi người vẫn chỉ dùng 600 đến 750mm phía mình.

4.2. Chiều dài mặt bàn theo số vị trí thao tác

Chiều dài phụ thuộc số người cùng làm trên một bàn. Một vị trí đơn lẻ cần tối thiểu 1.000 đến 1.200mm để có chỗ xoay trở.

Công thức: L = n × 1.200 + 200 (mm). Trong đó n là số vị trí thao tác, 1.200mm là chiều dài một vị trí, 200mm là phần biên hai đầu để lắp chân và giằng.

Ví dụ bàn cho 3 công nhân: L = 3 × 1.200 + 200 = 3.800mm. Cinvico thường chia thành 2 module 1.900mm ghép lại thay vì làm liền khối.

Lý do rất thực tế. Bàn dài trên 2.000mm khó qua cửa xưởng và thang máy hàng. Hãy đo lọt lòng cửa trước khi chốt chiều dài.

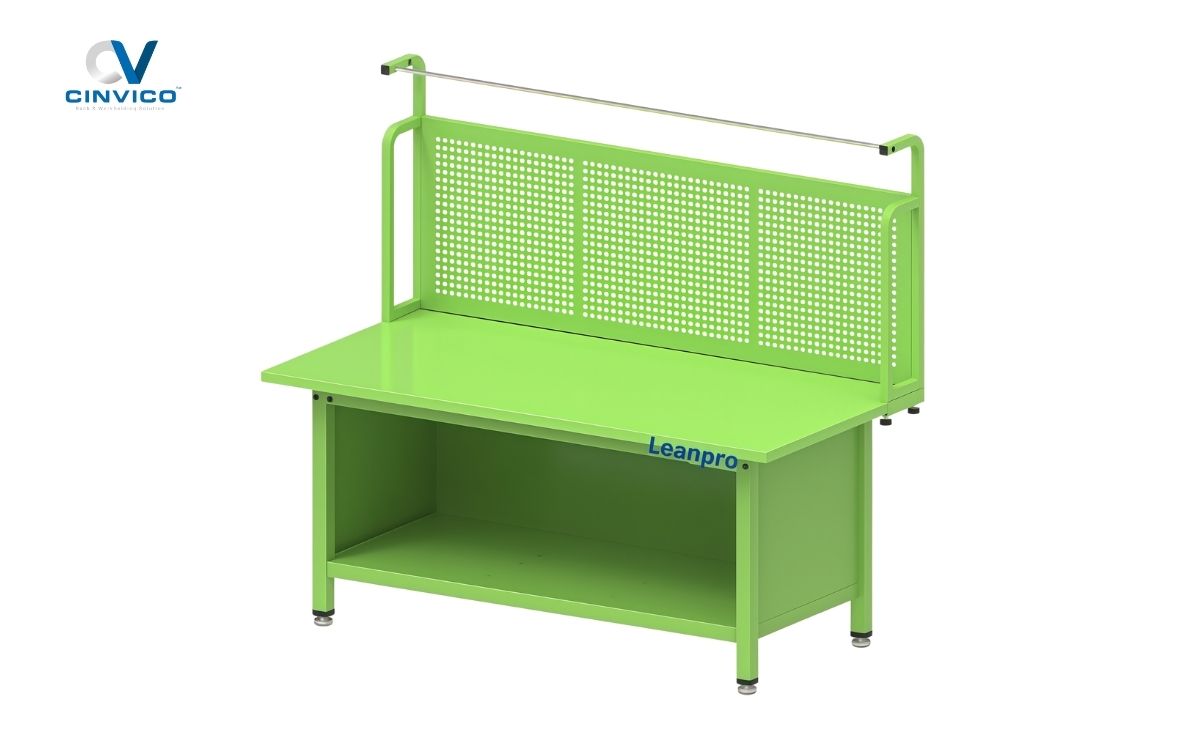

4.3. Chiều cao tổng thể khi bàn có kệ trên, đèn và giá treo

Đây là chiều thứ tư thường bị bỏ quên trong bộ kích thước bàn thao tác tiêu chuẩn. Khi bàn có kệ tầng trên, đèn LED và bảng treo dụng cụ, chiều cao tổng có thể lên 1.800 đến 2.000mm. Hai ràng buộc cần kiểm tra ngay từ bản vẽ.

• Tầm với kệ trên. Mép dưới kệ cách mặt bàn 400 đến 500mm. Mép trên kệ cao nhất không quá 1.700mm tính từ sàn, cao hơn thì người thấp không lấy được đồ.

• Độ rọi tại mặt bàn. Kệ trên che sáng trần nên gần như bắt buộc gắn đèn dưới kệ. Theo QCVN 22:2016/BYT về mức cho phép chiếu sáng nơi làm việc, độ rọi duy trì tối thiểu cho phòng làm việc chung là 300 Lux, phòng xử lý dữ liệu là 500 Lux, và mức tối đa cho mọi loại hình công việc không vượt quá 10.000 Lux. Tra đúng dòng công việc của bạn trong quy chuẩn để chọn công suất đèn.

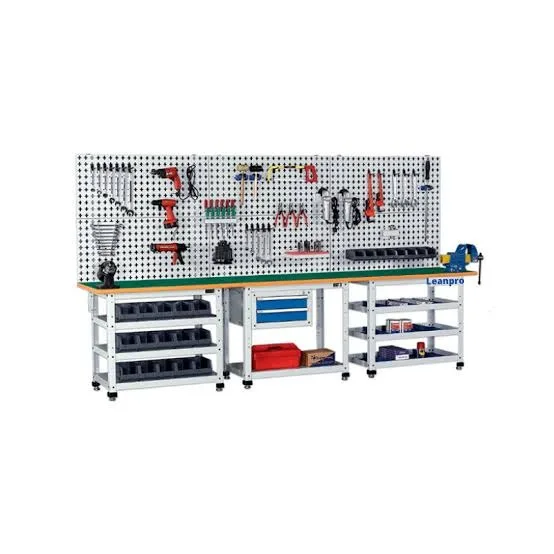

Nếu cần nhiều dụng cụ, tách phần lưu trữ ra khỏi bàn hiệu quả hơn là chất hết lên kệ trên. Một bộ tủ để dụng cụ đặt cạnh bàn giúp giữ mặt bàn trống, đúng tinh thần 5S.

4.4. Bàn có bánh xe và bàn ghép với băng tải

Hai trường hợp này làm sai lệch kích thước bàn thao tác tiêu chuẩn đã chốt mà rất nhiều bản vẽ bỏ sót.

• Bàn có bánh xe. Bánh xe công nghiệp đường kính 75 đến 125mm cộng thẳng vào chiều cao tổng. Nếu cần mặt bàn cao 900mm và dùng bánh 100mm có phanh, khung bàn phải đặt 800mm. Nhiều xưởng quên trừ phần này rồi nhận về bàn cao 1.000mm.

• Bàn ghép với băng tải hoặc máy. Mặt bàn và mặt băng tải phải cùng cao độ để hàng trượt qua không vướng. Sai lệch cho phép trong thực tế lắp đặt là khoảng ±5mm, xử lý bằng chân tăng chỉnh. Khe hở giữa mép bàn và mép băng tải nên dưới 10mm để vật nhỏ không lọt.

Khi bàn nằm trong một cụm dây chuyền, hãy chốt cao độ mặt băng tải trước rồi mới suy ngược ra chiều cao bàn. Cinvico sản xuất cả băng tải con lăn và khung máy công nghiệp nên có thể đồng bộ cao độ ngay từ bản vẽ tổng.

5. Kích thước bàn thao tác tiêu chuẩn theo từng ngành sản xuất

Mỗi ngành có ràng buộc riêng ngoài công thái học. Bảng dưới tổng hợp kích thước bàn thao tác tiêu chuẩn cho từng ngành, hay còn gọi là kích thước bàn thao tác công nghiệp, kèm yêu cầu đặc thù mà Cinvico gặp thường xuyên khi khảo sát nhà máy.

Hai ngành đáng lưu ý nhất là điện tử và phòng sạch. Với điện tử, đúng kích thước bàn thao tác tiêu chuẩn vẫn chưa đủ nếu kết cấu không tiêu tán tĩnh điện được. Xem yêu cầu kỹ thuật chi tiết tại bài bàn thao tác chống tĩnh điện.

Với phòng sạch, kích thước phải đi kèm vật liệu và cách hoàn thiện mối hàn. Cinvico đã tổng hợp riêng trong bài bàn thao tác inox phòng sạch. Nhóm QC và lab tham khảo thêm dòng bàn làm việc phòng thí nghiệm.

=> Sản phẩm: BÀN THAO TÁC CÔNG NGHIỆP

6. Kích thước đi kèm tải trọng và vật liệu như thế nào?

Bàn càng dài càng dễ võng, nên tải trọng bàn thao tác phải được tính cùng lúc với kích thước. Mặt bàn 2.000mm với khung thép hộp 40 × 40 × 1,4mm sẽ võng thấy rõ khi chất 300kg. Cùng kích thước đó với khung 50 × 50 × 2,0mm và một thanh giằng giữa thì hoàn toàn ổn định. Một bộ kích thước bàn thao tác tiêu chuẩn chỉ có giá trị khi kết cấu bên dưới đỡ nổi tải thật.

Bảng dưới là quy cách Cinvico áp dụng khi sản xuất, ghi theo tải phân bố đều trên toàn mặt bàn, không phải tải tập trung một điểm.

Cinvico gia công khung bằng cắt laser dung sai ±0.1mm và chấn gấp dung sai ±0.3mm, hàn TIG hoặc MIG tùy vật liệu. Mặt bàn hoàn thiện bằng sơn tĩnh điện theo mã màu RAL do khách chỉ định.

Vật liệu quyết định cả tuổi thọ lẫn khả năng đổi kích thước về sau. Ba nhóm phổ biến được so sánh dưới đây.

Lời khuyên thực dụng: layout còn thay đổi trong 12 tháng tới thì chọn kết cấu module hoặc nhôm định hình. Vị trí đã cố định và cần tải nặng thì khung thép hộp kinh tế hơn hẳn.

=> XEM THÊM: BÀN THAO TÁC CHỐNG TĨNH ĐIỆN: CẤU TẠO, TIÊU CHUẨN VÀ ỨNG DỤNG

6.1. Dung sai chế tạo và độ phẳng mặt bàn

Kích thước trên bản vẽ và kích thước chiếc bàn nhận về không bao giờ trùng tuyệt đối. Bộ phận mua hàng của nhà máy FDI và tập đoàn thường yêu cầu ghi rõ dung sai này trong hợp đồng. Đây là quy cách Cinvico cam kết.

Nếu dây chuyền của bạn yêu cầu khắt khe hơn, ví dụ độ phẳng dưới 1mm cho bàn đặt thiết bị đo, hãy ghi rõ trong yêu cầu kỹ thuật ngay từ khâu hỏi giá. Năng lực cắt laser kim loại tấm và chấn gấp kim loại tại xưởng cho phép siết dung sai theo yêu cầu, nhưng cần biết trước để chọn phương án gia công.

7. Kích thước bàn ảnh hưởng tới layout xưởng ra sao?

Chọn bàn to hơn nhu cầu 200mm, nhân với 20 vị trí, là mất thêm 4 mét chiều dài line. Đây là lý do phải chốt kích thước bàn thao tác tiêu chuẩn trước khi vẽ layout, không phải ngược lại.

Cách tính số bàn cho một line: lấy chiều dài khả dụng chia cho chiều dài một bàn cộng khe lắp đặt 50mm. Ví dụ line dài 12.000mm, bàn 1.500mm, khe 50mm: 12.000 ÷ 1.550 ≈ 7,7. Vậy bố trí được 7 bàn, dư khoảng 1.150mm.

Phần dư đó nên được tính từ đầu chứ không để phát sinh. Một vị trí thao tác hoàn chỉnh thường gồm bàn, giá để hàng công nghiệp đặt sau lưng và xe đẩy hàng nhà xưởng cho khâu trung chuyển.

8. Khi nào cần đặt bàn thao tác theo kích thước riêng?

Bộ kích thước bàn thao tác tiêu chuẩn phủ được phần lớn nhu cầu. Nhưng có năm tình huống mà cố ép vào kích thước có sẵn sẽ trả giá bằng năng suất.

• Vật thể thao tác quá khổ hoặc quá nặng. Khung vỏ máy, tấm kính, cụm động cơ. Lúc này chiều rộng và tải trọng mới là ràng buộc chính.

• Diện tích sàn bị bó. Xưởng cũ cải tạo thường có cột hoặc hộp kỹ thuật chen giữa. Bàn phải cắt góc hoặc làm chữ L để lách.

• Tích hợp nhiều phụ kiện. Ổ điện, đường khí nén, màn hình HMI, giá treo súng bắn vít. Mỗi phụ kiện đều ăn vào kích thước tổng.

• Nhân sự có chiều cao đặc biệt. Tổ toàn người trên 1m75, hoặc có lao động khuyết tật vận động cần khoảng để chân sâu hơn cho xe lăn.

• Ràng buộc chuẩn ngành. Bàn phòng sạch phải phù hợp cấp sạch theo ISO 14644-1. Bàn dược phẩm phải đáp ứng yêu cầu GMP về vệ sinh và truy xuất vật liệu.

Với nhóm cuối, thiết kế bàn nên đặt cùng lúc với thiết kế phòng. Cinvico nhận cả hạng mục thi công phòng sạch nên chốt được kích thước bàn khớp luồng khí và luồng người ngay từ bản vẽ. Khu vực gowning cần thêm tủ để dụng cụ phòng sạch đồng bộ.

=> Sản phẩm: BÀN THAO TÁC SẢN XUẤT THEO YÊU CẦU

9. Năm sai lầm khi chốt kích thước bàn thao tác tiêu chuẩn

Năm lỗi dưới đây Cinvico gặp lại nhiều lần khi được gọi tới sửa hoặc thay bàn, và tất cả đều bắt nguồn từ việc hiểu sai bộ kích thước bàn thao tác tiêu chuẩn.

• Lấy kích thước bàn văn phòng áp cho nhà xưởng. Bàn văn phòng 750mm chỉ đúng cho tư thế ngồi gõ máy. Áp cho thao tác đứng đóng gói là thấp hơn 150mm so với mức cần.

• Chốt bàn mà quên ghế. Bàn và ghế là một cặp. Mua ghế theo giá rẻ nhất sẽ phá hỏng toàn bộ tính toán công thái học.

• Làm mặt bàn rộng quá 1.000mm cho thao tác lắp ráp. Phần vượt 800mm gần như không dùng, lại chiếm diện tích sàn đắt tiền.

• Bỏ qua tải trọng thực tế. Nhiều nơi tính theo trọng lượng sản phẩm mà quên đồ gá, khay đựng và bán thành phẩm chờ. Tải thực thường gấp 2 đến 3 lần dự tính.

• Đặt một cỡ duy nhất cho cả xưởng. Đơn giản cho khâu mua hàng nhưng sai với ít nhất một nửa số vị trí.

Sai lầm thứ năm tốn kém nhất. Chi phí đặt thêm hai ba quy cách nhỏ hơn nhiều so với thiệt hại năng suất nhiều năm.

Còn một chi phí ít người tính tới. Tư thế làm việc sai lệch kéo dài là yếu tố nguy hiểm phải nhận diện và kiểm soát theo ISO 45001:2018. Khi đoàn đánh giá hỏi căn cứ, một dàn bàn không theo kích thước bàn thao tác tiêu chuẩn và không có số đo nhân trắc rất khó giải trình.

10. Giá bàn thao tác theo kích thước và cách đặt tại Cinvico

Giá bàn phụ thuộc bốn yếu tố: kích thước, vật liệu, tải trọng và phụ kiện. Bảng dưới là khung quy cách theo kích thước bàn thao tác tiêu chuẩn để bạn lập dự trù trước khi gửi yêu cầu báo giá.

10.1. Bộ chứng từ Cinvico bàn giao cùng bàn

Với nhà máy FDI và bộ phận mua hàng của tập đoàn, chiếc bàn chỉ là một nửa. Nửa còn lại là hồ sơ để đưa vào tài liệu quản lý thiết bị và trình khi đánh giá. Mỗi đơn hàng bàn thao tác được bàn giao kèm bộ chứng từ sau.

Đây là điểm khác biệt giữa mua từ xưởng sản xuất trực tiếp và mua qua đơn vị thương mại. Đơn vị thương mại thường không cấp được chứng chỉ vật liệu theo lô.

Điều kiện áp dụng: giá xuất xưởng tại Hoài Đức, chưa gồm VAT 10% và phí vận chuyển. Đơn từ 10 bộ trở lên có chiết khấu theo số lượng thực tế. Phụ kiện như thảm ESD, ổ điện, đường khí nén, ngăn kéo được báo riêng.

Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội, không qua trung gian. Năng lực gồm cắt laser dung sai ±0.1mm, chấn gấp dung sai ±0.3mm, hàn TIG và MIG, sơn tĩnh điện khép kín. Hệ thống quản lý chất lượng theo ISO 9001:2015. Xưởng nhận sản xuất bàn thao tác theo yêu cầu riêng về kích thước, tải trọng và phụ kiện.

Bạn đang cần chốt kích thước bàn thao tác tiêu chuẩn cho line mới hoặc thay dàn bàn cũ?

Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội:

• Kỹ sư khảo sát tận xưởng, đo chiều cao khuỷu tay thực tế của tổ sản xuất

• Bản vẽ kỹ thuật và báo giá trong 24 giờ, giá xuất xưởng không qua trung gian

• Sản xuất theo yêu cầu về kích thước, tải trọng, vật liệu và phụ kiện

• Giao hàng 7 đến 15 ngày, lắp đặt tận nơi toàn miền Bắc, bảo hành 12 tháng

=> Xem sản phẩm: BÀN THAO TÁC CÔNG NGHIỆP hoặc DANH MỤC SẢN PHẨM KIM LOẠI TẤM
Liên hệ / Zalo báo giá: 0981.244.688 (Mrs. Nhung Cinvico)

Kết luận

Điều quan trọng nhất cần nhớ: không có quy chuẩn Việt Nam nào ấn định con số, nên bộ kích thước bàn thao tác tiêu chuẩn luôn là khuyến nghị cần hiệu chỉnh theo người thật. Ba con số làm mốc: cao 700 đến 750mm cho tư thế ngồi, cao 850 đến 950mm cho thao tác đứng thông thường, rộng 600 đến 800mm cho hầu hết trường hợp. Chiều dài lấy 1.200mm cho mỗi vị trí thao tác.

Nhưng bảng tra chỉ là điểm khởi đầu. Hãy dành một buổi đo chiều cao khuỷu tay của chính tổ sản xuất, rồi cộng trừ theo tính chất công việc. Đó là khác biệt giữa một dàn bàn dùng được và một dàn bàn khiến công nhân mỏi vai sau ba tháng.

Nếu bạn muốn có ngay bản vẽ và báo giá theo đúng quy cách xưởng mình, Cinvico sẵn sàng cử kỹ sư tới khảo sát miễn phí. Gọi hoặc nhắn Zalo 0981.244.688 để đặt lịch.

Câu hỏi thường gặp về kích thước bàn thao tác tiêu chuẩn

Có tiêu chuẩn nào quy định kích thước bàn thao tác không?
Không có QCVN hay TCVN nào quy định con số kích thước bắt buộc. Các tiêu chuẩn liên quan là TCVN 7437:2010 về nguyên lý ecgônômi và ISO 14738:2002 về yêu cầu nhân trắc khi thiết kế vị trí làm việc tại máy. Chúng cho phương pháp suy kích thước chứ không cho một con số cố định. Vì vậy mọi bảng kích thước bàn thao tác tiêu chuẩn đều là khuyến nghị.

Chiều cao bàn thao tác bao nhiêu là chuẩn?
Tư thế ngồi là 700 đến 750mm. Tư thế đứng lấy 950 đến 1.100mm cho thao tác chính xác, 850 đến 950mm cho việc nhẹ, 700 đến 850mm cho việc nặng. Con số chính xác nên suy từ chiều cao khuỷu tay của công nhân tại vị trí đó.

Bàn thao tác rộng bao nhiêu thì hợp lý?
Từ 600 đến 800mm cho một người làm việc một phía. Không nên vượt 1.000mm vì phần ngoài tầm với gần như không dùng đến. Bàn cho hai người đứng đối diện cần 1.200 đến 1.500mm.

Bàn thao tác chịu được bao nhiêu kg?
Tùy kích thước và tiết diện khung. Bàn 1.200mm khung thép hộp 40 × 40 × 1,4mm chịu tải phân bố 200 đến 300kg. Bàn 2.000mm khung 50 × 50 × 2,0mm với 2 thanh giằng chịu 500 đến 700kg.

Có nên đặt bàn cao hơn kích thước tiêu chuẩn không?
Chỉ khi thao tác đòi hỏi nhìn gần chi tiết nhỏ. Bàn cao hơn khuỷu tay quá 100mm khiến công nhân phải nhấc vai liên tục. Nếu nhân sự chênh chiều cao nhiều, dùng chân tăng chỉnh hoặc bục đứng thay vì nâng bàn.

Đặt bàn theo kích thước riêng có đắt hơn nhiều không?
Chênh lệch thường không lớn khi đặt từ 5 bộ trở lên, vì chi phí nằm ở vật tư chứ không ở khuôn. Sản xuất theo kích thước bàn thao tác tiêu chuẩn hay theo kích thước riêng đều là quy trình mặc định tại Cinvico, không tính phí thiết kế. Gửi kích thước và tải trọng mong muốn để nhận báo giá trong 24 giờ.
