MÁC THÉP SS400 LÀ GÌ? THÀNH PHẦN, CƠ TÍNH, MÁC TƯƠNG ĐƯƠNG CHUẨN

Mác thép SS400 là gì mà xuất hiện trên gần như mọi bản vẽ khung máy, bản mã và cả báo giá thiết bị nhà xưởng? Đây là thép cacbon cán nóng dùng cho kết cấu thông thường theo tiêu chuẩn Nhật JIS G 3101, có giới hạn bền kéo 400 đến 510 MPa. Bài viết đưa ra bảng thành phần, cơ tính theo chiều dày, ưu nhược điểm, mác tương đương và cách đọc đúng khi thiết bị bạn mua ghi "thép SS400".

1. Mác thép SS400 là gì?

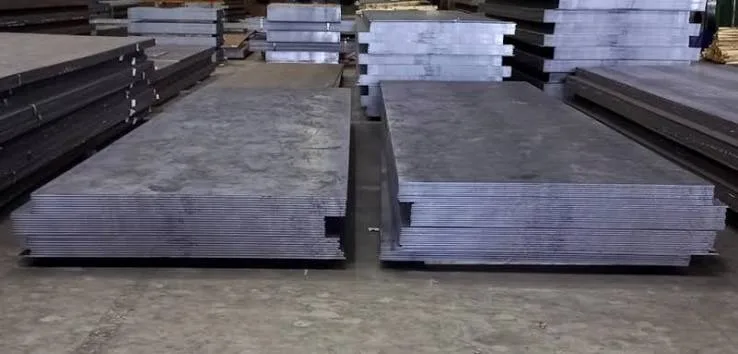

SS400 là mác thép cacbon thông dụng nhất trong tiêu chuẩn JIS G 3101 (Rolled steels for general structure, nhiều tài liệu viết liền là JIS G3101). Thép được cán nóng, giao dạng tấm, cuộn, thép hình và thép la. Thép dễ cắt, dễ hàn, giá hợp lý và có sẵn ở hầu hết đại lý thép tại Việt Nam.

Vì dễ mua, dễ xử lý nên SS400 là vật liệu "mặc định" trong gia công kim loại tấm cho các chi tiết chịu lực từ 3 mm trở lên.

1.1. Ý nghĩa ký hiệu SS và con số 400

"SS" thường được hiểu là Steel Structure, tức thép dùng cho kết cấu. Con số 400 là giới hạn bền kéo tối thiểu 400 N/mm² (MPa), không phải giới hạn chảy. Đây là điểm nhiều người đọc bản vẽ hay nhầm khi tính chịu lực.

Trước khi Nhật chuyển sang hệ đơn vị SI, mác này có tên SS41, với 41 là độ bền kéo tính theo kgf/mm². Bản vẽ cũ hoặc tài liệu máy Nhật đời trước ghi SS41 thì bạn có thể hiểu là SS400.

1.2. SS400 trong họ thép JIS G 3101

JIS G 3101 gồm nhiều cấp bền, phân biệt bằng con số sau chữ SS. SS400 nằm ở giữa, cân bằng giữa độ bền và khả năng gia công.

2. Thành phần hóa học thép SS400: điểm nhiều tài liệu ghi sai

JIS G 3101 chỉ khống chế hai nguyên tố trong SS400 là photpho (P) và lưu huỳnh (S), mỗi nguyên tố không quá 0,050%. Tiêu chuẩn không quy định giới hạn cacbon (C), silic (Si) hay mangan (Mn).

Một số bài viết trên mạng gán cho SS400 giới hạn C ≤0,25% hay Mn ≤1,60%. Các con số đó thuộc mác khác hoặc là thông số riêng của nhà máy cán, không phải yêu cầu của tiêu chuẩn.

Vì sao điều này quan trọng? SS400 được nghiệm thu chủ yếu bằng cơ tính, không bằng hóa học. Hai lô SS400 từ hai nhà máy có thể khác nhau đáng kể về C và Mn, nên khả năng hàn cũng khác nhau.

Với kết cấu hàn nặng, kỹ sư nên đọc hàm lượng thực tế trên mill certificate và tính đương lượng cacbon theo công thức IIW:

Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15

Ceq càng thấp thì càng dễ hàn. Thông lệ trong xưởng là khi Ceq vượt khoảng 0,40% hoặc tấm dày trên 25 mm, nên tính tới gia nhiệt trước khi hàn để tránh nứt nguội.

3. Cơ tính thép SS400 theo chiều dày

Giới hạn bền kéo của SS400 là 400 đến 510 MPa cho mọi chiều dày. Giới hạn chảy giảm dần khi thép dày lên, nên khi thiết kế bản mã dày cần lấy đúng dải.

Độ giãn dài tối thiểu phụ thuộc chiều dày và loại mẫu thử:

Dải 16 đến 50 mm và dải trên 40 mm chồng nhau vì tấm dày trên 40 mm có thể thử bằng mẫu 1A hoặc mẫu 4. Khi đọc mill certificate, bạn cần xem lô thép được thử bằng loại mẫu nào.

Thử uốn nguội theo JIS G 3101 gồm uốn 180°, bán kính trong bằng 1,5 lần chiều dày, mặt ngoài không được nứt. Đây là cơ sở để chấn gấp SS400 mà ít lo nứt mép, với điều kiện chọn đúng bán kính chày.

Thông số vật lý khi tính toán: khối lượng riêng 7,85 g/cm³, mô đun đàn hồi khoảng 200 GPa.

Một ví dụ thực tế: bản đế chân khung máy dày 20 mm phải lấy giới hạn chảy 235 MPa, không phải 245 MPa như tấm 10 mm. Chênh 4% nghe nhỏ, nhưng có thể làm hệ số an toàn tụt dưới mức thiết kế ở chi tiết chịu tải tập trung. Ví dụ là chân khung máy đặt động cơ rung.

4. Ưu điểm và hạn chế của thép SS400

SS400 mạnh ở tính dễ gia công và giá thành, yếu ở khả năng chống gỉ và chịu va đập khi nhiệt độ thấp. Bảng dưới trả lời luôn những câu người dùng hay hỏi sau khi biết SS400 là gì.

Muốn tăng độ cứng bề mặt, xưởng thường chuyển sang thép cacbon cao hơn như S45C, thay vì cố tôi SS400. Muốn dùng ngoài trời, SS400 phải đi kèm sơn hệ chống ăn mòn hoặc mạ kẽm.

5. Thép SS400 tương đương mác nào?

Mác tương đương gần nhất với SS400 là ASTM A36 (Mỹ), Q235B (Trung Quốc) và S235JR (châu Âu). Ở xưởng Việt Nam, thợ thường gọi chung là "thép CT3" theo cách gọi mác Nga cũ.

"Tương đương" ở đây là gần nhau về cơ tính, không phải giống hệt. Nếu bản vẽ khách Nhật ghi SS400, bạn không nên tự thay Q235B khi chưa có xác nhận của khách. Với khách FDI, đổi mác mà không báo trước có thể bị ghi lỗi không phù hợp (non-conformance) khi nghiệm thu.

6. SS400, SM400, SS490, SPHC, SPCC: chọn mác nào cho chi tiết gia công?

Đây là câu hỏi kỹ sư sản xuất hay gặp khi lên BOM. SS400 không phải lúc nào cũng là lựa chọn đúng.

Quy tắc nhanh như sau. Chi tiết chịu lực, cần hàn thì nghĩ tới SS400. Chi tiết mỏng, cần bề mặt đẹp để sơn thì nghĩ tới SPCC. Kết cấu hàn quan trọng hoặc làm việc ở nhiệt độ thấp thì nâng lên SM400B.

Một thiết bị thường phối hợp nhiều mác. Ví dụ một tủ điện công nghiệp có thể dùng SS400 cho đế chân và giá bắt thiết bị, còn vỏ và cánh tủ dùng tôn SPCC để bề mặt sơn mịn.

7. Các dạng thép SS400 và cách tính trọng lượng

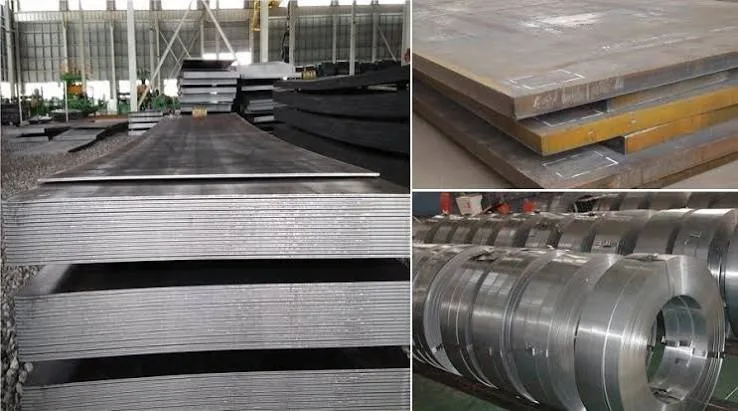

SS400 có mặt ở hầu hết dạng thép cán nóng trên thị trường:

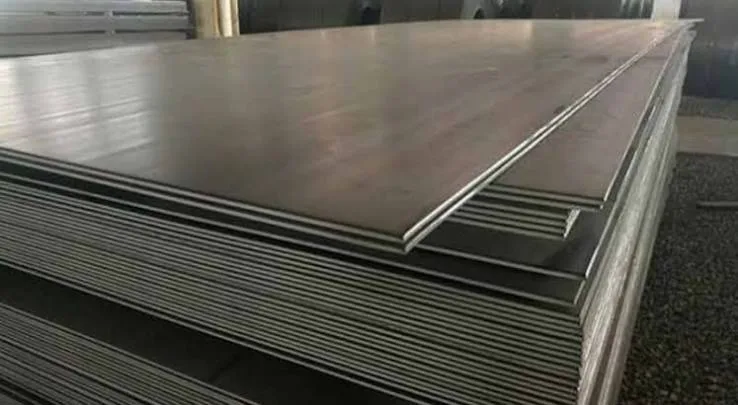

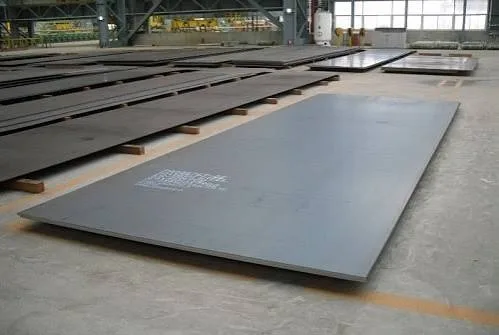

• Thép tấm SS400: dày phổ biến 3 đến 100 mm, khổ 1.500, 2.000 mm, dài 6.000, 12.000 mm.

• Thép cuộn cán nóng SS400: dày khoảng 1,5 đến 12 mm, dùng xả băng, cán sóng, làm ống.

• Thép hình SS400: chữ I, H, U, V, L dùng cho khung kèo, khung máy, giá đỡ.

• Thép la và thép tròn đặc SS400: làm bản mã, thanh giằng, trục chịu lực nhẹ.

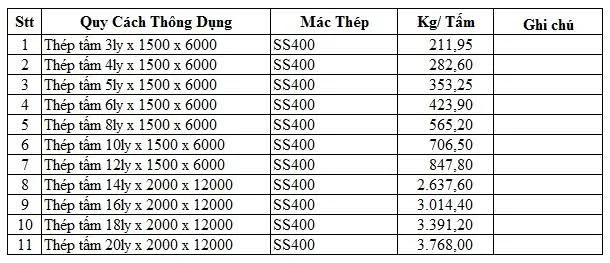

Công thức tính trọng lượng thép tấm:

Khối lượng (kg) = Dày (mm) × Rộng (m) × Dài (m) × 7,85

Ví dụ: tấm SS400 dày 10 mm, khổ 1,5 × 6 m nặng 10 × 1,5 × 6 × 7,85 = 706,5 kg. Con số này giúp bạn ước lượng chi phí vật tư và tải trọng cẩu trước khi đặt hàng.

Cùng công thức đó, sàn một xe đẩy hàng bằng tấm SS400 dày 3 mm, kích thước 0,6 × 1,0 m nặng khoảng 14 kg, chưa tính khung và bánh xe.

8. Ứng dụng của thép SS400

Xây dựng và kết cấu thép: khung kèo nhà xưởng, dầm, cột, bản mã liên kết bu lông, cầu thang, sàn thao tác. Lý do là giá vừa phải, dễ hàn tại công trường và nguồn cung luôn sẵn.

Cơ khí chế tạo: khung máy, đế máy, giá đỡ động cơ, vỏ che chắn chịu va đập. Tấm dày được cắt laser, chấn rồi hàn thành kết cấu hộp cứng vững.

=> Sản phẩm: KHUNG MÁY

Thiết bị nhà xưởng: chân và khung bàn hạng nặng, thanh đỡ giá kệ, sàn xe đẩy, cột và bản đế hàng rào công nghiệp. Phần vỏ và cánh tủ thường chuyển sang tôn mỏng SPCC để giảm trọng lượng.

=> Sản phẩm: BÀN THAO TÁC

=> Sản phẩm: GIÁ ĐỂ HÀNG

9. Lưu ý khi gia công thép SS400

Cắt: SS400 cắt tốt bằng laser, plasma và oxy-gas. Với chi tiết cần chính xác, cắt laser kim loại cho mép gọn và dung sai nhỏ, hạn chế mài sửa.

Chấn gấp: tấm mỏng chấn tốt nhờ độ dẻo cao. Tấm dày nên chọn bán kính chấn trong không nhỏ hơn 1,5 lần chiều dày, theo điều kiện thử uốn. Xem thêm quy trình chấn gấp kim loại.

Hàn: SS400 hàn tốt bằng MIG/MAG, que và TIG. Với mối hàn dày, chịu tải trọng động, cần đọc C và Mn thực tế như đã nói ở mục 2.

Xử lý bề mặt: thép cán nóng có lớp vảy cán màu đen. Trước khi sơn tĩnh điện cần làm sạch vảy cán bằng phun bi hoặc tẩy rỉ, nếu không lớp sơn dễ bong theo vảy.

10. Mua thép hoặc thiết bị SS400: cần kiểm tra gì?

10.1. Khi báo giá thiết bị ghi "khung thép SS400"

Nhiều báo giá bàn thao tác, giá kệ, xe đẩy chỉ ghi "thép SS400 sơn tĩnh điện". Dòng này đúng nhưng chưa đủ để so sánh giữa các nhà cung cấp. Trước khi chốt, bạn nên hỏi 4 điều:

• Mác thép của từng bộ phận: khung, mặt bàn, vỏ có cùng là SS400 hay có phần dùng SPCC, SPHC.

• Độ dày từng chi tiết: cùng mác SS400 nhưng khung dày 2 mm và 3 mm chênh nhau xa về tải trọng và giá.

• Cách xử lý bề mặt trước khi sơn: có làm sạch vảy cán, tẩy dầu hay sơn thẳng lên thép đen.

• Môi trường sử dụng: SS400 sơn tĩnh điện phù hợp xưởng cơ khí, kho khô. Khu ẩm, hóa chất, thực phẩm hay phòng sạch nên cân nhắc inox 304 hoặc mạ kẽm.

Ví dụ thiết bị phòng sạch như passbox thường dùng inox để dễ vệ sinh và không sinh gỉ. Ở những vị trí này, SS400 không phải lựa chọn phù hợp dù giá rẻ hơn.

10.2. Khi nhập thép SS400 về xưởng

Với purchasing và QC, đây là bước chặn rủi ro trước khi thép vào sản xuất:

• Mill certificate: ghi rõ mác SS400, tiêu chuẩn JIS G 3101, số mẻ nấu (heat number), hàm lượng hóa học và kết quả kéo, uốn của lô.

• Đối chiếu heat number: số mẻ trên cert phải trùng số in hoặc dán trên tấm thép.

• CO, CQ: CO chứng minh xuất xứ, CQ chứng nhận chất lượng. Hàng nhập khẩu nên có đủ cả hai.

• Đo dung sai: kiểm chiều dày, khổ rộng, độ phẳng theo JIS G 3193 (tiêu chuẩn dung sai kích thước thép tấm cán nóng).

Bộ chứng từ này cũng là thứ khách FDI thường yêu cầu nhà cung cấp lưu theo lô khi audit chuỗi cung ứng. Nếu đặt gia công ngoài, bạn nên ghi rõ yêu cầu chứng từ vật liệu ngay trong đơn hàng.

Kết luận

Tóm lại, mác thép SS400 là gì? Đó là thép cacbon kết cấu theo JIS G 3101, bền kéo 400 đến 510 MPa, chỉ khống chế P và S. SS400 dễ gia công, giá hợp lý nhưng không chống gỉ và không dành cho tải động ở nhiệt độ thấp. Khi thiết kế, hãy lấy giới hạn chảy theo đúng chiều dày. Khi mua thiết bị, hãy hỏi rõ mác, độ dày và xử lý bề mặt của từng bộ phận.
