BÀN THAO TÁC CÔNG NGHIỆP LÀ GÌ? CẤU TẠO, PHÂN LOẠI, CÁCH CHỌN

Mở xưởng mới, chuẩn hóa lại line lắp ráp hay chuẩn bị đợt audit sắp tới, bạn đều vướng cùng một câu hỏi: bàn thao tác công nghiệp là gì và loại nào mới thật sự hợp với dây chuyền của mình? Bài viết trả lời thẳng: định nghĩa, cấu tạo, phân loại, tiêu chuẩn, kích thước, cách chọn, bài toán chi phí và khoảng giá. Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội, báo giá trong 24 giờ.

1. Bàn thao tác công nghiệp là gì?

Bàn thao tác công nghiệp là gì? Đó là loại bàn chuyên dụng đặt tại vị trí làm việc trong nhà máy, xưởng sản xuất, dùng cho công nhân lắp ráp, kiểm tra chất lượng, đóng gói hoặc sửa chữa sản phẩm.

Điểm khác biệt so với bàn văn phòng nằm ở chỗ mọi thông số đều được tính toán: tải trọng đặt lên mặt bàn, chiều cao theo tư thế lao động, vật liệu theo môi trường và tiêu chuẩn tuân thủ của ngành. Đây là thiết bị sản xuất, không phải nội thất.

1.1. Các tên gọi khác của bàn thao tác công nghiệp

Cùng một sản phẩm nhưng mỗi ngành gọi một kiểu, khiến việc gửi yêu cầu báo giá hay tra cứu tài liệu nước ngoài dễ nhầm. Bảng đối chiếu dưới đây giúp bạn dùng đúng thuật ngữ khi làm việc với nhà cung cấp hoặc với công ty mẹ.

Nếu bạn đang làm cho một nhà máy FDI và phải trình phương án lên công ty mẹ, dùng đúng cột thuật ngữ tiếng Anh ở trên sẽ tiết kiệm được một vòng trao đổi qua lại.

1.2. Bàn thao tác công nghiệp khác bàn làm việc thông thường ở điểm nào?

Khác biệt tập trung ở bốn nhóm yêu cầu: tải trọng, độ ổn định kết cấu, khả năng tích hợp phụ kiện và tiêu chuẩn phải tuân thủ.

Nhìn vào dòng tải trọng là đủ hiểu vấn đề. Một bàn văn phòng đặt khuôn nhựa 80 kg sẽ võng mặt bàn sau vài tháng, kéo theo sai lệch tư thế và tăng lỗi thao tác của công nhân.

1.3. Vì sao nhà máy nên đặt gia công thay vì mua bàn có sẵn?

Vì layout và công đoạn của mỗi nhà máy không giống nhau. Bàn đóng sẵn theo kích thước phổ thông thường thừa chỗ này, thiếu chỗ kia, và bạn vẫn phải trả tiền cho phần thừa đó.

• Khớp layout: chiều dài bàn phải khớp bước cột, lối đi tối thiểu và vị trí đấu nối băng tải.

• Khớp nhân trắc: chiều cao mặt bàn tính theo vóc dáng công nhân Việt Nam, không lấy nguyên số của catalogue châu Âu.

• Khớp công đoạn: chỉ trả tiền cho phụ kiện thật sự dùng, bỏ những thứ đẹp mắt nhưng không ai chạm tới.

Bản chất bàn thao tác là một sản phẩm gia công kim loại tấm: cắt, chấn, hàn rồi xử lý bề mặt. Vì vậy chi phí đặt theo yêu cầu chênh không nhiều so với hàng có sẵn, trong khi mức độ phù hợp cao hơn hẳn.

Với nhà thầu đang thi công hạng mục cơ điện cho một nhà máy mới, bài toán còn khắt khe hơn: bàn thao tác nhà xưởng phải vào đúng tiến độ bàn giao, vì trễ một tuần là phát sinh phạt tiến độ từ tổng thầu. Đó là lý do nên chốt bản vẽ và ngày giao ngay trong hợp đồng thay vì thỏa thuận miệng. Bạn có thể tham khảo thêm cách phân loại bàn thao tác công nghiệp trước khi lập danh mục vật tư.

2. Cấu tạo bàn thao tác công nghiệp gồm những bộ phận nào?

Một bàn thao tác công nghiệp hoàn chỉnh gồm ba cụm: khung bàn, mặt bàn và phụ kiện tích hợp. Khung quyết định tải trọng và tuổi thọ, mặt bàn quyết định khả năng chịu môi trường, phụ kiện quyết định năng suất thao tác.

2.1. Khung bàn thao tác công nghiệp được làm từ vật liệu nào?

Có ba nhóm vật liệu khung đang dùng phổ biến tại các nhà máy miền Bắc: thép hộp sơn tĩnh điện, nhôm định hình và inox.

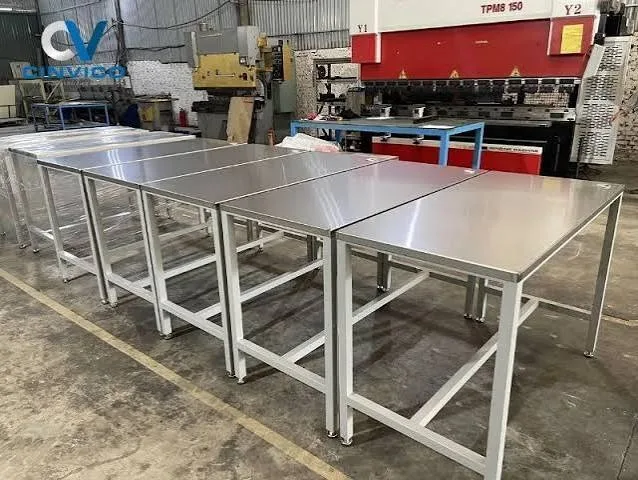

• Thép hộp sơn tĩnh điện: dùng thép SPCC hoặc SS400 theo JIS G 3101, tiết diện 30x30, 40x40, 50x50 mm, độ dày 1,4 đến 2,0 mm. Khung hàn MIG, tẩy dầu, phốt phát hóa rồi sơn tĩnh điện theo mã màu RAL. Đây là phương án chịu tải tốt nhất trên cùng một mức chi phí.

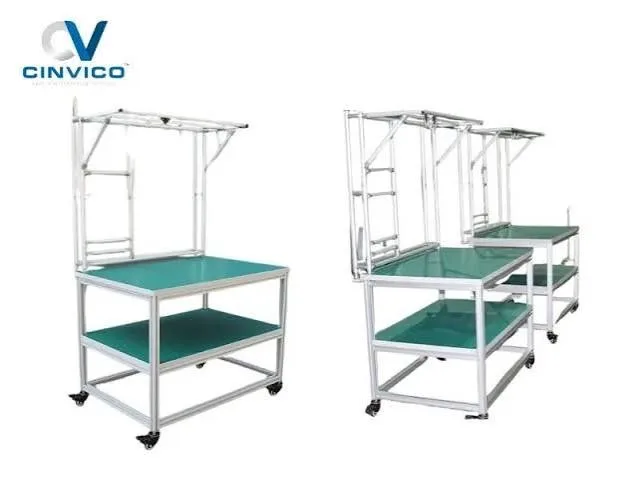

• Nhôm định hình: dùng profile 30x30, 40x40, 45x45 mm, liên kết bằng ke góc và bulong chữ T, hoàn toàn không có mối hàn. Ưu điểm là tháo lắp và mở rộng module rất nhanh, trọng lượng chỉ khoảng một phần ba khung thép cùng kích thước.

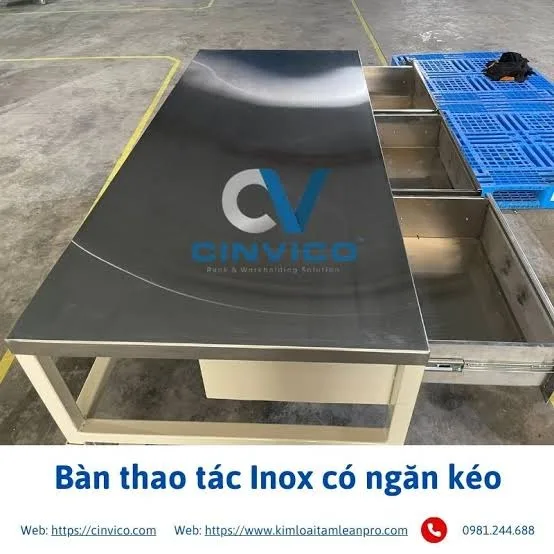

• Inox SUS304: theo JIS G 4304, mối hàn TIG được mài nhẵn và đánh bóng để không đọng bụi, bẩn. Bắt buộc với môi trường ẩm, hóa chất tẩy rửa, thực phẩm và phòng sạch.

Độ chính xác của khung phụ thuộc vào khâu cắt và chấn. Với thép tấm, sai lệch ở bước cắt laser kim loại sẽ dồn vào mối hàn và làm bàn kênh chân. Đây là lý do nên chọn đơn vị có máy tại xưởng thay vì đơn vị thuê gia công ngoài.

Nếu line của bạn thường xuyên thay đổi bố trí theo model sản phẩm, bàn thao tác nhôm định hình tải trọng lớn là lựa chọn đáng cân nhắc vì có thể tháo ra ghép lại nhiều lần mà không hỏng kết cấu.

2.2. Mặt bàn thao tác công nghiệp có những loại vật liệu nào?

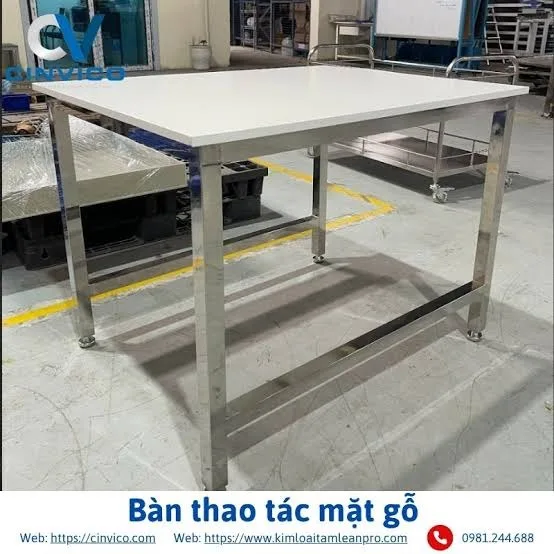

Mặt bàn là bộ phận tiếp xúc trực tiếp với sản phẩm, nên phải chọn theo rủi ro của công đoạn: tĩnh điện, hóa chất, va đập hay nhiệt độ.

Với ngành điện tử, chỉ dán thảm cao su màu xanh lên mặt gỗ là chưa đủ. Chi tiết kỹ thuật quyết định hiệu quả nằm ở đường tiếp địa, và đây cũng là nơi phần lớn bàn giá rẻ trên thị trường bị hụt. Cinvico đã phân tích kỹ vấn đề này trong bài về bàn thao tác chống tĩnh điện.

2.3. Phụ kiện tích hợp trên bàn thao tác công nghiệp gồm những gì?

Phụ kiện là phần trực tiếp làm thay đổi năng suất, vì nó rút ngắn quãng đường tay của công nhân trong mỗi chu kỳ thao tác.

• Dàn đèn LED gắn trên bảng treo, chiếu tập trung vào vùng thao tác chính.

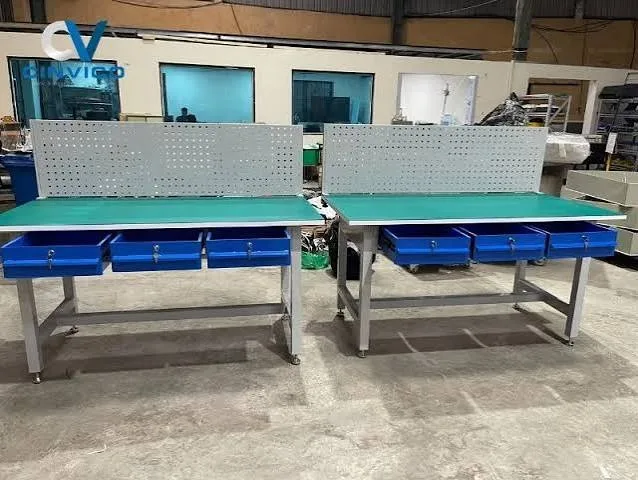

• Bảng treo dụng cụ dạng tôn đục lỗ hoặc thanh ray, treo tua vít, súng bắn vít, đồng hồ đo.

• Ngăn kéo và hộc tủ cất dụng cụ đo, tài liệu hướng dẫn công đoạn.

• Khay linh kiện nghiêng đặt trên tầng hai, lấy linh kiện bằng một động tác.

• Ổ cắm và máng điện đi âm trong khung, tránh dây rối trên mặt bàn.

• Chân tăng chỉnh bù cong nền xưởng, biên độ khoảng cộng trừ 50 mm.

• Bánh xe có khóa cho bàn cần di chuyển giữa các khu vực.

Kinh nghiệm sau nhiều dự án tại xưởng Cinvico: chốt phụ kiện ngay từ bản vẽ luôn rẻ hơn bổ sung sau, vì bổ sung sau thường phải khoan lại khung và sơn dặm.

3. Có mấy loại bàn thao tác công nghiệp trên thị trường?

Có ba cách phân loại đang được dùng phổ biến: theo vật liệu khung, theo chức năng công đoạn và theo kết cấu tầng. Nắm được ba trục này là bạn mô tả được chính xác loại bàn cần khi gửi yêu cầu báo giá.

3.1. Phân loại bàn thao tác công nghiệp theo vật liệu khung

3.2. Phân loại bàn thao tác công nghiệp theo chức năng

Cùng một khung thép nhưng đổi mặt bàn và phụ kiện là thành một dòng bàn khác. Sáu dòng dưới đây phủ gần hết nhu cầu của nhà máy tại miền Bắc.

• Bàn lắp ráp: dùng trên line, thường ghép hai bên băng tải, có bảng treo và khay linh kiện.

• Bàn thao tác chống tĩnh điện (ESD): mặt phủ thảm tiêu tán điện tích, có dây tiếp địa và ổ cắm vòng đeo tay, dùng cho điện tử và bán dẫn.

• Bàn thao tác cơ khí (bàn nguội): mặt tôn dày, gắn sẵn ê tô, kết cấu chống rung cho công đoạn dũa, khoan, gò.

• Bàn kiểm tra ngoại quan: yêu cầu cao nhất về chiếu sáng, thường có đèn công suất lớn và nền mặt bàn tương phản với sản phẩm.

• Bàn thao tác phòng sạch: inox SUS304 hoặc SUS316, thiết kế không góc chết, mối hàn bo tròn.

• Bàn đóng gói: mặt rộng, có kệ dưới chứa thùng carton, thường ghép với con lăn tự do ở đầu ra.

=> Sản phẩm: BÀN THAO TÁC CÔNG NGHIỆP

Nếu nhà máy của bạn thuộc nhóm thực phẩm hoặc dược phẩm, hãy đọc thêm bài chuyên sâu về bàn thao tác inox để nắm khác biệt giữa inox 201, 304 và 316 trước khi duyệt vật tư.

3.3. Phân loại bàn thao tác công nghiệp theo kết cấu tầng

Số tầng quyết định diện tích lưu trữ ngay tại vị trí làm việc, qua đó giảm số lần công nhân rời bàn. Bàn một tầng dùng cho khu vực chật, bàn hai tầng phổ biến nhất trên line lắp ráp, bàn ba tầng kèm bảng treo dành cho công đoạn nhiều chủng loại linh kiện, bàn có kệ dưới tận dụng khoảng trống để chứa thùng.

Trong bốn cấu hình trên, bàn thao tác khung nhôm định hình hai tầng được đặt nhiều nhất cho line lắp ráp điện tử, vì có thể nâng hạ tầng trên và đổi vị trí khay linh kiện mà không phải hàn lại khung.

=> Sản phẩm: BÀN THAO TÁC KHUNG NHÔM ĐỊNH HÌNH 2 TẦNG

4. Bàn thao tác công nghiệp cần đạt tiêu chuẩn kỹ thuật nào?

Đây là phần hầu hết bài viết trên thị trường bỏ qua, nhưng lại là thứ quyết định bạn có qua được đợt audit hay không. Bàn thao tác công nghiệp chạm tới bốn nhóm tiêu chuẩn: chống tĩnh điện, chiếu sáng, phòng sạch và nhân trắc học.

4.1. Tiêu chuẩn chống tĩnh điện IEC 61340-5-1 quy định gì?

IEC 61340-5-1 là tiêu chuẩn quốc tế về bảo vệ linh kiện điện tử khỏi hiện tượng phóng tĩnh điện. Bản hiện hành là EN IEC 61340-5-1:2024, thay thế bản 2012 và Amendment 1:2014. Ba ngưỡng cần nhớ khi nghiệm thu bàn ESD:

• Điện trở xuống đất của mặt bàn phải nhỏ hơn 1,0 x 10⁹ Ω, dải làm việc khuyến nghị nằm trong khoảng 1 x 10⁶ đến 1 x 10⁹ Ω.

• Hệ thống tiếp địa người, gồm người cộng vòng đeo tay, có tổng điện trở nhỏ hơn 3,5 x 10⁷ Ω.

• Vòng đeo tay phải có điện trở an toàn 1 MΩ để hạn chế dòng nếu người thao tác chạm vào phần mang điện.

Điểm cần lưu ý: tiêu chuẩn yêu cầu cả hệ thống, không chỉ riêng cái bàn. Một chiếc bàn dán thảm ESD đặt trong khu vực không có tiếp địa chung thì vẫn không tạo thành vùng bảo vệ EPA hợp lệ.

Điểm thứ hai quan trọng với bộ phận EHS: tiêu chuẩn yêu cầu doanh nghiệp xây dựng và duy trì một Kế hoạch kiểm tra tuân thủ (Compliance Verification Plan). Nghĩa là mua bàn đạt chuẩn mới chỉ là một nửa. Nửa còn lại là đo kiểm định kỳ và lưu hồ sơ đo để xuất trình khi audit. Hãy yêu cầu nhà cung cấp bàn giao biên bản đo ban đầu làm mốc so sánh.

Lỗi kỹ thuật hay gặp nhất tại các xưởng gia công nghiệp dư là bắt bulong nối đất xuyên qua lớp sơn tĩnh điện mà không dùng vòng đệm răng cưa. Lớp sơn dày 60 đến 80 µm là lớp cách điện, nó cắt đứt đường tiêu tán và làm bàn ESD mất tác dụng dù mặt bàn đạt chuẩn.

=> Sản phẩm: BÀN LÀM VIỆC ESD PHÒNG THÍ NGHIỆM LP-10

4.2. Chiếu sáng tại bàn thao tác theo QCVN 22:2016/BYT

QCVN 22:2016/BYT là quy chuẩn kỹ thuật quốc gia về chiếu sáng, quy định mức cho phép chiếu sáng nơi làm việc trong nhà. Quy chuẩn được ban hành kèm Thông tư 22/2016/TT-BYT của Bộ Y tế và thay thế phần tiêu chuẩn chiếu sáng trong Quyết định 3733/2002/QĐ-BYT.

• Độ rọi duy trì tối đa với các loại hình công việc không vượt quá 10.000 lux.

• Phòng làm việc chung, phòng hồ sơ, phòng họp: độ rọi duy trì tối thiểu 300 lux.

• Phòng đánh máy, xử lý dữ liệu: độ rọi duy trì tối thiểu 500 lux.

• Phương pháp xác định theo TCVN 5176:1990, cơ sở phải đo đạc và đánh giá tối thiểu 1 lần mỗi năm.

Với công đoạn lắp ráp chi tiết nhỏ và kiểm tra ngoại quan, mức độ rọi của chiếu sáng chung trong xưởng thường không đủ. Cinvico thiết kế dàn đèn LED cục bộ trên bảng treo, hướng tới độ rọi từ 1.000 lux trở lên tại mặt bàn, đo bằng lux kế ngay tại vị trí thao tác thực tế của công nhân.

4.3. Tiêu chuẩn phòng sạch ISO 14644-1:2015

Với nhà máy dược phẩm, thiết bị y tế và bán dẫn, bàn thao tác nằm trong phạm vi kiểm soát của ISO 14644-1:2015 về phân loại độ sạch không khí theo nồng độ hạt.

Yêu cầu thiết kế đi kèm gồm: dùng inox SUS304 hoặc SUS316 bề mặt bóng, mối hàn TIG mài nhẵn và bo tròn, không tạo góc chết, chân bàn bịt kín và có thể lau khử trùng. Trong dây chuyền phòng sạch, bàn thao tác thường được bố trí đồng bộ với passbox phòng sạch và toàn bộ hạng mục nên do cùng một đơn vị thi công phòng sạch đảm nhiệm để tránh vênh cấp sạch giữa các thiết bị.

4.4. Tiêu chuẩn nhân trắc học ISO 14738:2002 cho vị trí làm việc

Đây là tiêu chuẩn quyết định chiều cao và không gian bàn, nhưng gần như không nhà cung cấp nào tại Việt Nam nhắc tới. ISO 14738:2002 (kèm Cor 1:2003 và Cor 2:2005) quy định nguyên tắc suy ra kích thước vị trí làm việc từ số đo nhân trắc, cho cả tư thế ngồi và tư thế đứng.

• ISO 14738:2002: yêu cầu nhân trắc học khi thiết kế vị trí làm việc tại máy, gồm không gian cho chân, tầm với và chiều cao bề mặt làm việc.

• EN 614-1: nguyên tắc thiết kế công thái học cho máy, khuyến nghị thiết kế bao phủ từ bách phân vị thứ 5 đến thứ 95 của nhóm người vận hành.

• ISO 11226: đánh giá tư thế làm việc tĩnh, dùng khi cần chứng minh tư thế công nhân không gây rủi ro cơ xương khớp.

• ISO 7250-1: các phép đo cơ bản trên cơ thể người, là nguồn số liệu đầu vào cho hai tiêu chuẩn trên.

Nguyên tắc thực dụng rút ra từ EN 614-1: khi tính khoảng hở như không gian để chân thì lấy theo người cao (bách phân vị 95), khi tính tầm với thì lấy theo người thấp (bách phân vị 5). Nếu chỉ thiết kế theo chiều cao trung bình, bạn sẽ làm khó cả hai đầu.

Đây cũng là lý do chân tăng chỉnh không phải phụ kiện trang trí. Với một line có cả công nhân nam và nữ, khả năng điều chỉnh chiều cao là cách rẻ nhất để phủ hết dải nhân trắc thay vì đặt nhiều cỡ bàn khác nhau.

4.5. Bảng tổng hợp tiêu chuẩn áp dụng cho bàn thao tác công nghiệp

Lưu ý cách dùng cho đúng: ISO 45001:2018 là tiêu chuẩn hệ thống quản lý, nó yêu cầu bạn nhận diện và kiểm soát rủi ro tại vị trí làm việc, chứ không quy định chiều cao bàn. Con số kích thước phải lấy từ ISO 14738:2002. Nhiều hồ sơ trình audit bị trả lại vì viện dẫn nhầm hai nhóm tiêu chuẩn này.

5. Kích thước bàn thao tác công nghiệp tiêu chuẩn là bao nhiêu?

Kích thước bàn thao tác công nghiệp không có một con số duy nhất cho mọi nhà máy, nhưng có dải chuẩn đã được kiểm chứng qua thực tế sản xuất. Chọn trong dải này thì vừa dễ mua vật tư, vừa dễ thay thế sau này.

5.1. Chiều cao mặt bàn chọn theo tư thế làm việc

Nguyên tắc thực dụng: với thao tác nặng, mặt bàn nên thấp hơn để công nhân dồn được lực cơ thể xuống. Với thao tác chính xác, mặt bàn nên cao hơn để rút ngắn khoảng cách mắt tới chi tiết. Chi tiết đầy đủ hơn có trong bài về kích thước bàn thao tác cơ khí.

5.2. Chiều dài, chiều rộng và tải trọng phổ biến

Bốn cỡ chiếm phần lớn đơn hàng thực tế tại Cinvico: 1.500 x 750 mm là cỡ tiêu chuẩn cho một công nhân, 1.200 x 600 mm cho khu vực chật, 1.800 x 750 mm cho sản phẩm dài hoặc hai người dùng chung, 2.000 x 800 mm cho bàn đóng gói và bàn nguội cơ khí.

Lưu ý về vùng với tay: phần mặt bàn nằm ngoài bán kính khoảng 400 đến 500 mm tính từ vai công nhân sẽ ít được dùng tới. Bàn quá rộng không làm tăng năng suất, chỉ làm tăng chi phí và diện tích chiếm chỗ.

Về tải trọng, hãy chọn theo vật nặng nhất từng đặt lên bàn rồi nhân hệ số an toàn 1,5. Bốn mức Cinvico gia công phổ biến là 150 kg cho lắp ráp linh kiện nhẹ, 300 kg cho lắp ráp cụm chi tiết và đóng gói, 500 kg cho sửa chữa thiết bị và gá khuôn nhỏ, 800 đến 1.000 kg cho bàn nguội cơ khí và bàn kê máy.

5.3. Cần bao nhiêu bàn thao tác công nghiệp cho một line sản xuất?

Đây là câu hỏi kỹ sư sản xuất hay phải trả lời trước khi trình duyệt ngân sách. Công thức thực dụng như sau:

• Số bàn cần bằng số công nhân trong ca cao điểm chia cho số người dùng chung một bàn, làm tròn lên, sau đó cộng thêm 10% dự phòng cho công đoạn phát sinh và bàn thay thế khi bảo trì.

• Diện tích chiếm chỗ mỗi vị trí bằng chiều dài bàn cộng 0,2 m khoảng hở, nhân với chiều rộng bàn cộng 0,8 m lối thao tác phía sau lưng.

Ví dụ cụ thể: line 24 công nhân, bố trí 2 người một bàn, cần 12 bàn, cộng 10% dự phòng thành 14 bàn. Với bàn 1.500 x 750 mm, mỗi vị trí chiếm khoảng 1,7 m nhân 1,55 m, tương đương 2,64 m². Tổng diện tích cần bố trí khoảng 37 m², chưa tính lối đi chính và khu vực đặt giá để hàng công nghiệp cho bán thành phẩm.

6. Cách chọn bàn thao tác công nghiệp phù hợp qua 6 bước

Sáu bước dưới đây là quy trình Cinvico dùng khi khảo sát cho khách. Làm đủ sáu bước thì gần như không còn rủi ro chọn sai.

• Bước 1. Xác định công đoạn và vật tư đặt trên bàn. Ghi rõ tên chi tiết, khối lượng lớn nhất, kích thước choán chỗ.

• Bước 2. Chốt tư thế làm việc và chiều cao. Ngồi, đứng hay luân phiên, từ đó chọn dải chiều cao ở mục 5.1.

• Bước 3. Tính tải trọng và nhân hệ số an toàn 1,5. Đừng tính theo tải trung bình, hãy tính theo tải cực đại.

• Bước 4. Chọn vật liệu khung theo môi trường. Khô ráo chọn thép, hay đổi layout chọn nhôm, ẩm hoặc hóa chất chọn inox.

• Bước 5. Chọn mặt bàn theo rủi ro công đoạn. Tĩnh điện chọn thảm ESD, va đập chọn tôn dày, hóa chất chọn inox.

• Bước 6. Chốt phụ kiện ngay trên bản vẽ. Đèn, bảng treo, ngăn kéo, ổ cắm, bánh xe đều phải nằm trong bản vẽ trước khi ký hợp đồng.

6.1. Bảng chọn nhanh bàn thao tác công nghiệp theo ngành

Khi line của bạn kết hợp cả vận chuyển và thao tác, nên tính luôn phương án ghép bàn với băng tải con lăn ngay từ bản vẽ, thay vì lắp bàn trước rồi cắt gọt để đấu nối sau.

6.2. Xưởng dưới 50 công nhân nên chọn thế nào cho nhanh?

Nếu bạn là chủ xưởng và không có thời gian đi qua sáu bước ở trên, đây là phương án mặc định an toàn cho phần lớn xưởng cơ khí và gia công nhỏ tại miền Bắc.

• Khung thép hộp 40x40 mm dày 1,8 mm, sơn tĩnh điện màu xám ghi. Chịu tải 300 đến 500 kg, chi phí thấp nhất.

• Mặt gỗ cao su ghép thanh dày 25 mm, hoặc ốp thêm tôn 3 mm ở khu vực gò hàn.

• Kích thước 1.500 x 750 x 800 mm, có chân tăng chỉnh.

• Một kệ dưới và một bảng treo dụng cụ, bỏ đèn và ngăn kéo ở giai đoạn đầu để giảm chi phí.

Với cấu hình này, bạn có thể chuẩn hóa cả xưởng bằng một mẫu duy nhất, dễ đặt bổ sung và dễ thay thế. Khi cần nâng cấp, chỉ thay mặt bàn và bổ sung phụ kiện, giữ nguyên khung. Bộ đôi thường đi kèm là xe đẩy hàng để chuyển bán thành phẩm giữa các bàn.

7. Đầu tư bàn thao tác công nghiệp mang lại gì và trình duyệt ngân sách thế nào?

Phần này dành cho người phải bảo vệ khoản chi trước ban giám đốc. Một bộ bàn thao tác không tự nó tạo ra doanh thu, nên lập luận phải đi theo hướng cắt lãng phí và giảm rủi ro, kèm số liệu do chính bạn đo tại xưởng.

7.1. Ba nguồn lãng phí mà bàn sai gây ra

• Thời gian tìm và với lấy dụng cụ. Đo bằng cách bấm giờ một chu kỳ thao tác, tách riêng phần thời gian tay rời khỏi sản phẩm. Đây là phần bảng treo, khay nghiêng và bố trí tầng hai cắt giảm được.

• Tỷ lệ lỗi do tư thế và chiếu sáng. So sánh tỷ lệ lỗi giữa ca sáng và ca đêm, hoặc giữa vị trí gần cửa sổ và vị trí trong góc xưởng. Chênh lệch chính là phần chiếu sáng cục bộ xử lý được.

• Chi phí dừng line và làm lại. Với ngành điện tử, một lô hàng bị nghi ngờ hư hại do phóng tĩnh điện thường phải kiểm tra lại toàn bộ, chi phí này lớn hơn nhiều lần giá chênh giữa bàn thường và bàn ESD đạt chuẩn.

Lưu ý cách trình bày: đừng dùng số liệu chung chung lấy từ Internet. Ban giám đốc sẽ hỏi ngay nguồn ở đâu. Hãy đo ba chỉ số trên tại chính xưởng của bạn trong một tuần, con số tự đo luôn thuyết phục hơn số liệu vay mượn.

7.2. So sánh chi phí vòng đời giữa ba loại khung

Bảng dưới quy đổi về chi phí trên mỗi năm sử dụng, giúp bạn thấy vì sao phương án rẻ nhất ban đầu không phải lúc nào cũng rẻ nhất.

Kết luận rút ra: chọn thép khi môi trường khô và layout ổn định, chọn nhôm định hình khi line thay đổi từ hai lần trở lên trong vòng đời thiết bị, chọn inox khi có ẩm hoặc hóa chất. Chọn sai nhóm môi trường là cách nhanh nhất để biến khoản tiết kiệm ban đầu thành chi phí thay mới sau ba năm.

7.3. Bốn nội dung nên có trong tờ trình

• Hiện trạng có số: số vị trí làm việc đang thiếu bàn đạt chuẩn, kết quả đo độ rọi, tỷ lệ lỗi hiện tại.

• Rủi ro nếu không làm: điểm không phù hợp có thể bị ghi nhận trong đợt audit sắp tới, rủi ro an toàn lao động, rủi ro mất đơn khi khách vào thăm xưởng.

• Hai phương án kèm giá: một phương án tối thiểu và một phương án đầy đủ, để ban giám đốc có lựa chọn thay vì chỉ có nút đồng ý hoặc từ chối.

• Chi phí vòng đời, không chỉ giá mua. Dùng bảng ở mục 7.2 làm khung.

Cinvico có thể hỗ trợ phần bản vẽ và bóc tách giá cho cả hai phương án trong cùng một lần báo giá, để bạn có đủ dữ liệu trình duyệt mà không phải xin báo giá hai lần.

8. Bảo trì bàn thao tác công nghiệp và tuổi thọ thực tế

Bàn thao tác gần như không cần bảo trì phức tạp, nhưng bốn hạng mục dưới đây quyết định bàn dùng được 5 năm hay 15 năm.

• Kiểm tra siết lại bulong mỗi 6 tháng, ưu tiên bàn có bánh xe và bàn đặt cạnh máy có rung.

• Sơn dặm điểm trầy trên khung thép ngay khi phát hiện, vì rỉ luôn bắt đầu từ vết xước lớp sơn.

• Thay thảm ESD khi bề mặt bị chai bóng hoặc giá trị điện trở đo được lệch khỏi dải cho phép. Thảm là vật tư hao mòn, không phải chi tiết vĩnh viễn.

• Kiểm tra thông mạch dây tiếp địa theo tần suất ghi trong kế hoạch kiểm tra tuân thủ, thường là hàng quý với khu vực EPA.

Với mặt gỗ, hãy tránh dùng làm bề mặt hàn thiếc trực tiếp. Một tấm lót chịu nhiệt giá vài trăm nghìn giúp giữ mặt bàn thêm nhiều năm.

9. Năm sai lầm thường gặp khi mua bàn thao tác công nghiệp

• Lấy nguyên chiều cao trong catalogue nước ngoài. Chiều cao thiết kế cho vóc dáng châu Âu thường cao hơn nhu cầu thực tế, khiến công nhân phải nhón vai suốt ca.

• Mua bàn gắn mác ESD nhưng chỉ có thảm. Không có dây tiếp địa, không có ổ cắm vòng đeo tay, không có biên bản đo điện trở thì bàn đó không dùng được để trình audit.

• Bỏ qua phụ kiện để giảm giá ban đầu. Bổ sung đèn và bảng treo sau khi đã sơn hoàn thiện luôn tốn thêm chi phí khoan, sơn dặm và thời gian dừng line.

• So giá tổng mà không so độ dày vật liệu. Chênh lệch giữa thép hộp 1,2 mm và 1,8 mm không nhìn thấy bằng mắt, nhưng quyết định bàn có võng sau hai năm hay không.

• Không yêu cầu bản vẽ kỹ thuật trước khi sản xuất. Không có bản vẽ được duyệt thì không có căn cứ để nghiệm thu, và mọi tranh chấp sau đó đều bất lợi cho bên mua.

Riêng với việc chuẩn hóa vị trí làm việc theo 5S, bàn thao tác nên đi cùng bộ tủ để dụng cụ có ngăn phân loại, nếu không thì dụng cụ vẫn tiếp tục nằm rải trên mặt bàn.

=> Sản phẩm: TỦ ĐỂ DỤNG CỤ CÔNG NGHIỆP

Với bộ phận mua hàng của các tập đoàn, sai lầm tốn kém nhất là đưa một nhà cung cấp mới vào danh sách mà chưa kiểm tra được xưởng. Trước khi phát hành đơn cho một lô bàn thao tác công nghiệp lớn, nên yêu cầu ba thứ: giấy phép kinh doanh và mã số thuế, địa chỉ xưởng có thể tới audit, và một đơn hàng mẫu để kiểm tra chất lượng mối hàn cùng độ dày vật liệu thực tế.

10. Giá bàn thao tác công nghiệp phụ thuộc vào yếu tố nào?

Bàn thao tác là hàng gia công theo yêu cầu nên không có một mức giá cố định. Giá được cấu thành từ năm yếu tố, xếp theo mức độ ảnh hưởng giảm dần: vật liệu khung, kích thước và tải trọng, vật liệu mặt bàn, số lượng phụ kiện và số lượng đặt hàng. Đơn từ 10 bộ trở lên thường có chiết khấu theo sản lượng do tối ưu được khâu cắt và sơn.

10.1. Khoảng giá tham chiếu bàn thao tác công nghiệp

Bảng dưới là khoảng giá tham chiếu để bạn lập dự toán sơ bộ. Giá xuất xưởng, chưa gồm VAT 10% và phí vận chuyển, lắp đặt.

Khoảng giá trên mang tính tham chiếu thị trường, dùng để ước lượng ngân sách sơ bộ, không phải báo giá chính thức. Giá bàn thao tác công nghiệp thực tế phụ thuộc bản vẽ, số lượng đặt và thời điểm vật tư, vì vậy hãy gửi bản vẽ hoặc mô tả công đoạn để nhận báo giá trong 24 giờ.

11. Mua bàn thao tác công nghiệp ở đâu tại miền Bắc?

Khi đã rõ bàn thao tác công nghiệp là gì và phải đạt tiêu chuẩn nào, câu hỏi còn lại là chọn ai gia công. Tiêu chí nên đặt theo thứ tự: có xưởng sản xuất thật, có bản vẽ kỹ thuật trước khi làm, có đội lắp đặt tại công trường và có hồ sơ vật liệu bàn giao kèm.

11.1. Năng lực thật của xưởng Cinvico

Cinvico sản xuất tại xưởng ở 422 Sơn Đồng, Hoài Đức, Hà Nội, vận hành theo hệ thống quản lý chất lượng ISO 9001:2015. Để bạn đánh giá đúng, đây là phân định rõ ràng giữa phần Cinvico tự làm và phần là vật tư mua chuẩn.

Cách phân định này quan trọng với bộ phận mua hàng: nó cho bạn biết chính xác nên hỏi ai về vấn đề gì khi cần bảo hành. Ngoài bàn thao tác, cùng một dây chuyền công nghệ tại xưởng còn phục vụ các sản phẩm như khung máy công nghiệp và các hạng mục khác trong danh mục sản phẩm kim loại tấm.

11.2. Quy trình đặt gia công bàn thao tác công nghiệp gồm 5 bước

• Bước 1. Khảo sát và tiếp nhận yêu cầu. Kỹ sư đo đạc hiện trường hoặc làm việc trên bản vẽ layout bạn gửi, ghi nhận công đoạn, tải trọng, số lượng.

• Bước 2. Lên bản vẽ kỹ thuật. Bản vẽ thể hiện kích thước, tiết diện khung, độ dày vật liệu, vị trí phụ kiện. Bạn duyệt bản vẽ trước khi xưởng cắt vật tư.

• Bước 3. Báo giá và ký hợp đồng. Báo giá bóc tách theo vật liệu và phụ kiện, kèm ngày giao hàng cam kết bằng văn bản.

• Bước 4. Sản xuất tại xưởng. Cắt laser, chấn gấp kim loại, hàn, xử lý bề mặt và sơn tĩnh điện. Kiểm tra kích thước trước khi xuất xưởng.

• Bước 5. Giao hàng, lắp đặt và bàn giao hồ sơ. Lắp đặt tại nhà máy, căn chỉnh chân tăng chỉnh theo nền thực tế, bàn giao bản vẽ hoàn công và hồ sơ vật liệu.

Với dự án cần bố trí đồng bộ cả bàn, băng tải và thiết bị, Cinvico nhận trọn gói cả phần lắp đặt máy móc thiết bị để bạn chỉ làm việc với một đầu mối.

11.3. Checklist nghiệm thu khi nhận bàn thao tác công nghiệp

In checklist này ra và đối chiếu ngay tại thời điểm nhận hàng. Phát hiện sai lệch lúc bàn giao dễ xử lý hơn nhiều so với sau khi line đã chạy.

• Đo lại kích thước thực tế và đối chiếu với bản vẽ đã duyệt, đặc biệt là chiều cao mặt bàn.

• Kiểm tra độ dày vật liệu bằng thước cặp tại mép cắt, không tin vào cảm nhận bằng tay.

• Đặt tải thử ở mức tải thiết kế và kiểm tra độ võng mặt bàn cùng độ ổn định khi rung.

• Kiểm tra mối hàn và lớp sơn: mối hàn ngấu đều, không rỗ, lớp sơn không chảy, không bong tại góc.

• Với bàn ESD, yêu cầu biên bản đo điện trở mặt bàn xuống đất và kiểm tra thông mạch của dây tiếp địa.

• Đo độ rọi tại mặt bàn bằng lux kế, đối chiếu với yêu cầu của công đoạn.

• Vận hành thử toàn bộ phụ kiện: đèn, ổ cắm, ray ngăn kéo, khóa bánh xe, chân tăng chỉnh.

• Nhận đủ hồ sơ bàn giao: bản vẽ hoàn công, hồ sơ vật liệu, phiếu bảo hành, hướng dẫn bảo trì.

Bạn đang cần bàn thao tác công nghiệp đồng bộ cho line lắp ráp, xưởng cơ khí hay khu vực phòng sạch?

Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội:

• Báo giá trong 24 giờ, giá xuất xưởng không qua trung gian

• Sản xuất theo bản vẽ: kích thước, tải trọng, vật liệu, phụ kiện theo đúng công đoạn

• Giao hàng 7 đến 15 ngày, lắp đặt tận nơi toàn miền Bắc

• Bàn giao đầy đủ bản vẽ kỹ thuật, hồ sơ vật liệu và biên bản đo điện trở với bàn ESD

=> Xem sản phẩm: BÀN THAO TÁC CÔNG NGHIỆP
Liên hệ và Zalo báo giá: 0981.244.688 (Mrs. Nhung Cinvico)

12. Câu hỏi thường gặp về bàn thao tác công nghiệp

12.1. Bàn thao tác công nghiệp tiếng Anh là gì?

Thuật ngữ phổ biến nhất là working table hoặc industrial workbench. Trong hồ sơ kỹ thuật của line lắp ráp thường dùng assembly workstation, bàn chống tĩnh điện gọi là ESD workbench, bàn phòng sạch gọi là cleanroom workbench.

12.2. Bàn thao tác công nghiệp chịu được tải trọng bao nhiêu?

Tùy kết cấu khung. Khung nhôm định hình thường từ 100 đến 500 kg mỗi mặt bàn, khung thép hộp dày 1,8 đến 2,0 mm đạt 200 đến 1.000 kg. Nên chọn theo tải cực đại nhân hệ số an toàn 1,5.

12.3. Bàn thao tác chống tĩnh điện khác bàn thường ở đâu?

Khác ở đường tiêu tán điện tích. Bàn ESD phải có thảm tiêu tán, dây tiếp địa nối về điểm đất chung, ổ cắm vòng đeo tay và điện trở mặt bàn xuống đất nhỏ hơn 1,0 x 10⁹ Ω theo IEC 61340-5-1. Chỉ dán thảm màu xanh thì chưa phải bàn ESD.

12.4. Nên chọn khung thép hay khung nhôm định hình?

Chọn thép nếu ưu tiên tải trọng và chi phí, layout ổn định lâu dài. Chọn nhôm định hình nếu line thay đổi từ hai lần trở lên trong vòng đời thiết bị, hoặc nhà máy có yêu cầu cao về thẩm mỹ khi khách hàng vào audit.

12.5. Bàn thao tác cần giấy tờ gì để trình audit?

Tối thiểu bốn loại: bản vẽ kỹ thuật đã duyệt, hồ sơ vật liệu ghi rõ mác thép hoặc inox, biên bản đo điện trở với bàn ESD, và kết quả đo độ rọi tại mặt bàn theo QCVN 22:2016/BYT. Hãy yêu cầu nhà cung cấp bàn giao đủ ngay lúc nghiệm thu.

12.6. Thời gian sản xuất và lắp đặt mất bao lâu?

Với đơn hàng tiêu chuẩn, Cinvico sản xuất và bàn giao trong 7 đến 15 ngày kể từ khi chốt bản vẽ. Đơn gấp có thể rút ngắn, cần trao đổi trước để xưởng bố trí ca sản xuất.

12.7. Bàn thao tác công nghiệp có được bảo hành không?

Có. Cinvico bảo hành kết cấu khung và mối hàn, kèm hỗ trợ thay thế linh kiện hao mòn như bánh xe, ray ngăn kéo, bóng đèn. Điều kiện và thời hạn cụ thể được ghi trong hợp đồng.

Kết luận

Tới đây bạn đã có câu trả lời đầy đủ cho câu hỏi bàn thao tác công nghiệp là gì: một thiết bị sản xuất được tính toán theo tải trọng, tư thế lao động, vật liệu và tiêu chuẩn ngành, chứ không phải một món nội thất. Ba quyết định quan trọng nhất khi mua là vật liệu khung, vật liệu mặt bàn và chiều cao theo tư thế. Ba thứ cần yêu cầu bằng văn bản là bản vẽ kỹ thuật, hồ sơ vật liệu và biên bản đo với bàn ESD.

Nếu nhà máy của bạn đang chuẩn hóa line hoặc chuẩn bị cho một đợt audit, hãy gửi bản vẽ layout hoặc chỉ cần ảnh chụp hiện trạng. Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội, báo giá bàn thao tác công nghiệp trong 24 giờ, giao hàng 7 đến 15 ngày và lắp đặt tận nơi toàn miền Bắc. Liên hệ hotline và Zalo 0981.244.688 để đặt lịch khảo sát.
