THIẾT KẾ BĂNG TẢI CON LĂN: CÔNG THỨC, BẢN VẼ VÀ BẢNG GIÁ

Bạn đang mở line mới hoặc thay hệ băng tải cũ hay kẹt hàng, hỏng bạc đạn? Chỉ sai một chút về khoảng cách hay đường kính con lăn là kiện chúi, rơi, dừng chuyền. Bài này đi thẳng vào thiết kế băng tải con lăn chuẩn kỹ thuật: công thức tính khoảng cách, tải trọng con lăn, cách chọn động cơ và bảng giá mới nhất. Cinvico sản xuất tại xưởng Hoài Đức, báo giá trong 24 giờ.

1. Băng tải con lăn là gì và khi nào nên thiết kế băng tải con lăn?

Băng tải con lăn là hệ vận chuyển dùng một dãy con lăn quay để đưa kiện hàng, thùng carton hoặc pallet đi theo tuyến định sẵn. Bạn nên thiết kế băng tải con lăn khi hàng có đáy phẳng và cứng: thùng, khay nhựa, hộp giấy, pallet gỗ. Ngược lại, hàng rời, hàng mềm hay bao bột thì con lăn không phù hợp, nên dùng băng tải PVC hoặc băng tải xích.

Nói ngắn gọn, con lăn hợp với dòng hàng đơn vị hóa. Đây là lý do băng tải con lăn phổ biến trong kho vận, lắp ráp điện tử, đóng gói và line thực phẩm. Nếu bạn cần một tuyến dài, nhiều nhánh rẽ và trạm thao tác, hãy nghĩ tới một hệ thống băng tải đồng bộ thay vì lắp lẻ từng đoạn.

1.1. Cấu tạo băng tải con lăn gồm những gì?

Một hệ băng tải con lăn tiêu chuẩn gồm bốn cụm chính. Hiểu rõ từng cụm giúp bạn biết chi tiết nào ảnh hưởng đến độ bền và chi phí khi thiết kế băng tải con lăn.

• Con lăn: gồm trục, ống con lăn và ổ bi (bạc đạn). Đây là bộ phận chịu tải trực tiếp, quyết định độ êm và tuổi thọ.

• Khung đỡ: thép hộp mạ kẽm hoặc nhôm định hình, giữ hai thanh ray con lăn thẳng và cân.

• Chân đế: chân tăng chỉnh độ cao, cân bằng mặt băng, chống rung khi tải nặng.

• Hệ truyền động: với loại chủ động có motor giảm tốc, xích hoặc dây đai kéo con lăn quay đồng tốc.

1.2. Nên chọn băng tải con lăn tự do hay truyền động?

Con lăn tự do dùng trọng lực hoặc đẩy tay, chi phí thấp, hợp line ngắn. Con lăn truyền động có motor kéo, chạy ổn định, hợp tải nặng và line dài cần tự động hóa. Bảng dưới giúp bạn chọn nhanh loại phù hợp trước khi thiết kế băng tải con lăn chi tiết.

Trong xưởng, băng tải con lăn thường đi kèm phương án vận chuyển phụ trợ. Nhiều khách kết hợp thêm xe đẩy hàng trong xưởng cho các đoạn ngắn không đáng lắp băng tải, để tối ưu chi phí bố trí mặt bằng.

2. Các thông số kỹ thuật quan trọng khi thiết kế băng tải con lăn

Có sáu thông số quyết định một bản thiết kế băng tải con lăn đạt chuẩn: đường kính con lăn, độ dày và vật liệu ống, bước con lăn, bề rộng lòng băng, tải trọng cho phép và tốc độ. Chọn đúng bộ thông số này là đã xong 70% bài toán thiết kế.

Số liệu mang tính tham khảo theo cấu hình ổ bi và chiều dài con lăn; Cinvico tính chính xác lại theo hàng hóa thực tế của bạn.

2.1. Chọn đường kính và vật liệu con lăn theo tải trọng

Nguyên tắc chọn con lăn khi thiết kế: tải càng nặng thì đường kính và độ dày ống càng lớn. Vật liệu thì chọn theo môi trường làm việc.

• Thép mạ kẽm: bền, giá tốt, cho môi trường khô ráo trong xưởng cơ khí, kho hàng.

• Inox 304: chống ăn mòn, chịu nhiệt, dễ vệ sinh, bắt buộc cho thực phẩm, dược, môi trường ẩm hoặc hóa chất.

• Nhựa PVC/PP: nhẹ, chạy êm, chống ồn, hợp hàng nhẹ và kho lạnh, không gỉ.

2.2. Khoảng cách con lăn (bước con lăn) tính thế nào?

Đây là thông số hay bị làm sai nhất. Nguyên tắc vàng được ngành băng tải áp dụng rộng rãi: mỗi kiện hàng phải luôn tựa trên tối thiểu ba con lăn. Vì vậy khoảng cách con lăn (roller pitch) phải nhỏ hơn hoặc bằng chiều dài kiện nhỏ nhất chia 3.

Ví dụ: kiện ngắn nhất dài 300 mm thì bước con lăn ≤ 100 mm. Bước phổ biến là 75 mm, 100 mm và 150 mm. Ở khu vực đầu, cuối và chỗ chuyển hướng nên bố trí con lăn dày hơn để hàng không bị chúi.

3. Công thức tính toán thiết kế băng tải con lăn kèm ví dụ

Phần này biến bài viết thành công cụ tính. Bốn công thức dưới đây phủ hầu hết nhu cầu tính toán thiết kế băng tải con lăn: khoảng cách con lăn, số con lăn, tải phân bổ và công suất động cơ.

3.1. Tính số con lăn và tải trọng phân bổ

Số con lăn = chiều dài băng tải ÷ bước con lăn. Tải trọng mỗi con lăn = tải một kiện ÷ số con lăn cùng đỡ kiện đó (tối thiểu 3).

Ví dụ tính mẫu: line dài 6 m, bước 100 mm.

• Số con lăn = 6.000 mm ÷ 100 mm = 60 con lăn.

• Kiện 50 kg tựa trên 3 con lăn → mỗi con lăn gánh ~17 kg.

• Tra bảng: Ø48 đã đủ (≤ 30 kg), nhưng chọn Ø60 để dư tải và chạy êm hơn.

3.2. Chọn động cơ và tốc độ cho băng tải con lăn truyền động

Với loại truyền động, lực kéo F = μ × W (μ là hệ số ma sát, W là tổng tải trên băng). Công suất động cơ P = F × v ÷ (1000 × η), với v là tốc độ (m/s) và η là hiệu suất truyền động.

Tốc độ thường chọn 10–30 m/phút theo nhịp sản xuất, kèm hệ số an toàn 1.2–1.5 cho động cơ. Khi line cần điều chỉnh tốc độ hoặc đồng bộ nhiều đoạn, hãy thêm biến tần. Đây là bước then chốt trong thiết kế băng tải con lăn tự động.

4. Quy trình thiết kế băng tải con lăn từ khảo sát đến bàn giao

Một quy trình thiết kế băng tải con lăn bài bản gồm sáu bước. Làm đủ các bước này mới tránh được cảnh lắp xong phải sửa vì lệch tải hay sai layout.

• Bước 1: Khảo sát: đo mặt bằng, kích thước và trọng lượng hàng, chiều cao thao tác, hướng dòng chảy vật tư.

• Bước 2: Chốt thông số: tải trọng, tốc độ, độ dốc, tự do hay truyền động, vật liệu con lăn.

• Bước 3: Dựng bản vẽ: vẽ 2D/3D trên AutoCAD hoặc SolidWorks kèm bảng tính toán.

• Bước 4: Duyệt bản vẽ: khách xác nhận layout, thông số và vị trí trạm trước khi cắt vật tư.

• Bước 5: Gia công: cắt laser, chấn, hàn khung và lắp con lăn tại xưởng.

• Bước 6: Lắp đặt & bàn giao: lắp tận nơi, chạy thử tải, căn chỉnh rồi bàn giao kèm hồ sơ.

4.1. Bản vẽ thiết kế băng tải con lăn cần thể hiện gì?

Một bản vẽ con lăn băng tải đầy đủ cần có: hình chiếu tổng thể, mặt cắt con lăn, kích thước và dung sai, danh mục vật tư (BOM) và bố trí chân đế. Yêu cầu nhà cung cấp giao đủ các mục này giúp bạn kiểm soát chất lượng ngay từ khâu duyệt.

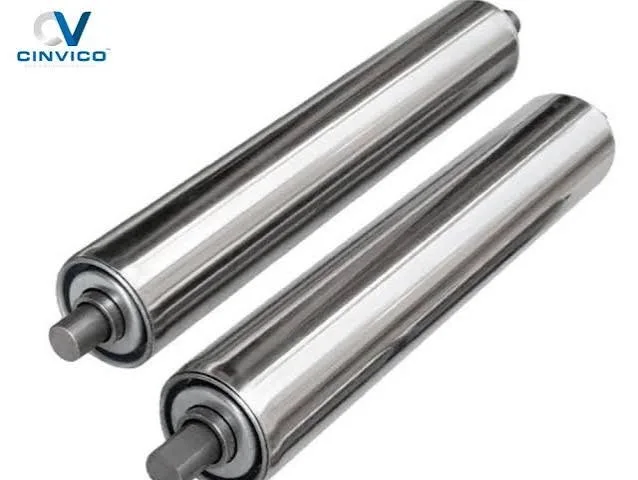

Trái tim của cả hệ là con lăn. Cinvico gia công con lăn theo đường kính, độ dày và vật liệu đúng bài toán tải của bạn.

=> Sản phẩm: CON LĂN BĂNG TẢI

5. Bảng giá thiết kế và thi công băng tải con lăn mới nhất

Đây là phần hầu hết người tìm kiếm cần nhất mà các bài khác thường né. Cinvico công khai khoảng giá thiết kế băng tải con lăn theo vật liệu để bạn dự trù ngân sách. Đơn giá tính theo mét dài, chưa gồm VAT, thay đổi theo tải trọng và mức tự động.

Giá xuất xưởng, chưa gồm VAT 10% và phí vận chuyển; đơn dài hoặc nhiều tuyến có chiết khấu theo khối lượng thực tế.

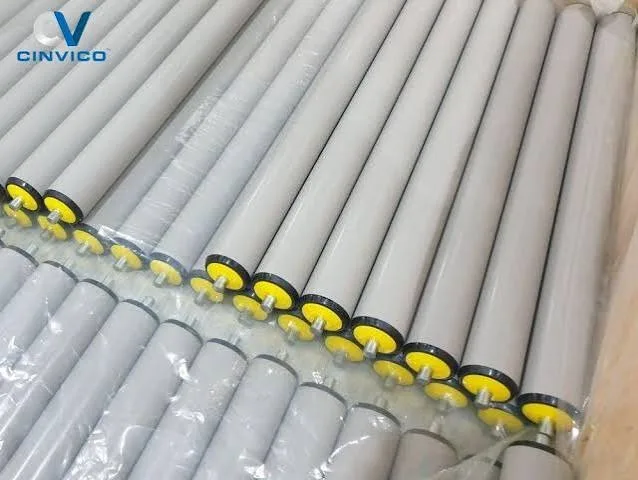

Với hàng nhẹ và yêu cầu chống ồn, dòng băng tải con lăn nhựa PVC thường là lựa chọn tối ưu chi phí.

5.1. Những yếu tố ảnh hưởng đến giá thiết kế băng tải con lăn

Giá chênh nhau chủ yếu do các yếu tố sau, hiểu rõ để bạn không bất ngờ khi nhận báo giá:

• Vật liệu và đường kính con lăn, độ dày ống.

• Tải trọng, chiều dài và bề rộng tuyến băng.

• Tự do hay truyền động (có motor, biến tần).

• Yêu cầu tiêu chuẩn riêng (inox thực phẩm, chống tĩnh điện).

• Chi phí lắp đặt và chạy thử tận nơi.

Nếu bạn đang tính tổng chi phí kho, có thể tham khảo thêm cách bóc tách chi phí trong bảng giá kệ kho hàng của Cinvico để so sánh phương án đầu tư.

6. Lỗi thường gặp khi thiết kế băng tải con lăn và cách tránh

Kinh nghiệm gia công thực tế cho thấy phần lớn sự cố băng tải đến từ vài lỗi thiết kế băng tải con lăn cơ bản. Với một line đang chạy, mỗi lần băng tải kẹt hay dừng để sửa là cả chuyền phía sau đứng theo, trễ đơn và mất năng suất. Nhận diện sớm các lỗi dưới đây giúp bạn tránh đúng cái tốn kém nhất.

• Bước con lăn quá thưa: kiện tựa dưới 3 con lăn nên bị chúi, kẹt, rơi hàng. Cách tránh: giữ bước ≤ Lmin/3.

• Chọn con lăn non tải: đường kính, ổ bi nhỏ so với tải nên mòn nhanh, kêu to. Cách tránh: chọn theo bảng tải, cộng hệ số an toàn.

• Sai độ dốc con lăn tự do: dốc quá thì hàng lao nhanh, thoải quá thì hàng đứng. Cách tránh: giữ 2–5% và thử tải thật.

• Khung yếu, không cân: gây rung, lệch tuyến. Cách tránh: thép hộp đủ dày, chân tăng chỉnh và cân thăng bằng.

• Sai vật liệu với môi trường: dùng thép trong khu ẩm hoặc thực phẩm dẫn tới gỉ sét. Cách tránh: chọn inox 304 hoặc nhựa.

• Bỏ qua an toàn: thiếu che điểm kẹp, thiếu chặn cuối tuyến. Cách tránh: thêm tấm che và cữ chặn.

Ở khu vực kho, băng tải con lăn nên được thiết kế đồng bộ với hệ lưu trữ. Bố trí hợp lý cùng giá để hàng cho kho giúp dòng hàng chảy mượt từ kệ ra tuyến băng.

7. Thiết kế và gia công băng tải con lăn tại Cinvico

Cinvico là xưởng gia công kim loại tấm trực tiếp tại Hoài Đức, Hà Nội, làm chủ cắt laser, chấn gấp và hàn nên tùy biến được kích thước, tải trọng và vật liệu cho từng bài toán thiết kế băng tải con lăn.

• Kỹ sư khảo sát hiện trường và lên bản vẽ CAD trước khi báo giá.

• Báo giá trong 24 giờ, giá xuất xưởng không qua trung gian.

• Sản xuất theo yêu cầu về đường kính, tải trọng, vật liệu con lăn.

• Giao 7–15 ngày, lắp đặt và chạy thử tận nơi toàn miền Bắc, xuất hóa đơn VAT đầy đủ.

Bạn cần thiết kế băng tải con lăn cho nhà máy, xưởng hay kho hàng của mình?
Cinvico khảo sát miễn phí, lên bản vẽ và báo giá trong 24 giờ, giao – lắp tận nơi.
=> Xem sản phẩm: BĂNG TẢI CON LĂN | Zalo báo giá: 0981.244.688

Kết luận

Ba nguyên tắc sống còn khi thiết kế băng tải con lăn là: giữ khoảng cách con lăn ≤ chiều dài kiện nhỏ nhất chia 3, chọn đường kính và vật liệu con lăn theo tải trọng và môi trường, và tính công suất động cơ có hệ số an toàn. Nắm chắc ba điểm này, bạn đã có một hệ băng tải chạy êm, bền và đúng ngân sách.

Cần một bản thiết kế băng tải con lăn chính xác cho hàng hóa thực tế của mình? Gửi layout và thông số hàng cho Cinvico để được kỹ sư tư vấn và báo giá trong 24 giờ.

Câu hỏi thường gặp (FAQ)

Khoảng cách giữa các con lăn bao nhiêu là hợp lý?
Khoảng cách con lăn phải ≤ chiều dài kiện nhỏ nhất chia 3 để hàng luôn tựa trên tối thiểu 3 con lăn. Bước phổ biến là 75–150 mm.

Đường kính con lăn băng tải phổ biến là bao nhiêu?
Phổ biến nhất là Ø48, Ø60, Ø76 và Ø89 mm. Tải càng nặng thì chọn đường kính và độ dày ống càng lớn.

Băng tải con lăn chịu được tải trọng tối đa bao nhiêu?
Tùy đường kính và ổ bi, mỗi con lăn chịu từ vài chục đến trên 250 kg. Cinvico tính chính xác theo hàng hóa của bạn.

Nên chọn con lăn tự do hay truyền động?
Line ngắn, tải nhẹ, ngân sách thấp thì chọn con lăn tự do. Line dài, tải nặng, cần tự động hóa thì chọn con lăn truyền động.

Thiết kế và thi công băng tải con lăn mất bao lâu, chi phí thế nào?
Cinvico khảo sát và báo giá trong 24 giờ, thi công thường 7–20 ngày tùy quy mô.
