KHAY CHỐNG TRÀN NHỰA PVC: ĐẶC TÍNH, PHÂN LOẠI VÀ CÁCH CHỌN ĐÚNG

Hóa chất tràn ra sàn nhà xưởng không chỉ là tai nạn lao động đó còn là non-conformance trực tiếp trong audit ISO 14001 và ISO 45001. Nhiều nhà máy FDI tại Việt Nam đã phải dừng dây chuyền hoặc nộp phạt vì không có secondary containment đúng chuẩn ngay dưới các thùng phuy hóa chất.

Khay chống tràn bằng nhựa PVC là giải pháp secondary containment phổ biến nhất trong ngành công nghiệp Việt Nam hiện nay. Nhưng "phổ biến" không có nghĩa là "luôn đúng" PVC không tương thích với một số nhóm hóa chất quan trọng, và nếu chọn sai, chính khay cũng sẽ bị ăn mòn trong vài tuần.

Bài viết này giải đáp đầy đủ: PVC là gì, kháng được hóa chất nào, 6 kiểu thiết kế khác nhau ra sao, so sánh thẳng với PP và Inox, cách tính dung tích đúng chuẩn audit, và khi nào cần liên hệ Cinvico để gia công theo kích thước đặc biệt.

I. KHAY CHỐNG TRÀN BẰNG NHỰA PVC LÀ GÌ?

1. Định nghĩa kỹ thuật và cách hoạt động

Khay chống tràn hóa chất hay spill containment tray / secondary containment tray trong tiếng Anh là thiết bị đặt bên dưới các thùng chứa hóa chất nhằm hứng lại lượng hóa chất rò rỉ, ngăn không cho lan ra nền nhà xưởng, cống thoát nước, hoặc môi trường xung quanh.

Nguyên lý hoạt động rất đơn giản nhưng thường bị hiểu sai: bạn không đổ hóa chất trực tiếp vào khay. Thùng phuy, can hóa chất, hoặc thiết bị bơm hóa chất được đặt lên trên khay. Khi thùng rò rỉ hoặc tràn đổ trong quá trình thao tác, hóa chất chảy xuống và được giữ lại trong lòng khay tạo thành lớp "containment" thứ hai sau thùng chứa chính.

Đây là lý do thiết bị này còn được gọi là Secondary Containment System hệ thống ngăn chặn cấp 2. Nếu không có hệ thống này, hóa chất rò rỉ sẽ:

• Ăn mòn nền epoxy hoặc bê tông sàn nhà xưởng, gây hư hại nghiêm trọng và tốn kém sửa chữa

• Chảy vào hệ thống thoát nước, gây ô nhiễm môi trường và vi phạm QCVN 25/2009/BTNMT

• Tạo nguy cơ trơn trượt, bỏng hóa chất cho công nhân đứng gần khu vực thao tác

• Để lại bằng chứng non-conformance trong đợt audit ISO 14001 hoặc audit khách hàng FDI

2. Nhựa PVC là gì và tại sao được dùng làm khay chống tràn?

PVC, Polyvinyl Chloride là loại nhựa nhiệt dẻo bán cứng, được sản xuất từ quá trình trùng hợp vinyl chloride. Trong công nghiệp, người ta dùng tấm PVC cứng (rigid PVC, còn gọi là uPVC) để gia công khay chống tràn.

Ba đặc điểm làm cho PVC trở thành vật liệu phổ biến trong khay chống tràn:

Kháng hóa chất tốt ở dải rộng. PVC chịu được HCl (mọi nồng độ), H₂SO₄ loãng–trung bình, NaOH, KOH nồng độ cao đây là bộ hóa chất phổ biến nhất trong nhà máy xi mạ, xử lý nước thải và sản xuất ắc quy. Không phải ngẫu nhiên mà PVC là vật liệu được các nhà máy Nhật và Hàn tại Việt Nam chọn cho khu vực xi mạ.

Dễ hàn và gia công kích thước đặc biệt. Tấm PVC được hàn bằng thanh hàn nhựa PVC cùng loại và máy hàn nhiệt chuyên dụng. Kỹ thuật này cho phép tạo ra khay với kích thước bất kỳ từ khay bàn thí nghiệm 30×40 cm đến khay dây chuyền xi mạ 200×600 cm. Đây là lợi thế lớn so với nhựa ép khuôn chỉ có size tiêu chuẩn.

Chi phí thấp hơn PP và Inox. Cùng kích thước và độ dày, khay PVC thường rẻ hơn PP 15–25% và rẻ hơn Inox 304 đến 60–70%. Với nhà máy cần số lượng lớn hoặc kích thước tùy chỉnh, đây là yếu tố quyết định ngân sách.

=> Sản phẩm: KIM LOẠI TẤM

II. ĐẶC TÍNH KỸ THUẬT VẬT LIỆU NHỰA PVC

1. Thông số vật lý và cơ học

2. Bảng kháng hóa chất chi tiết của PVC

Đây là phần quan trọng nhất và là thứ mà tất cả competitor đều không có đầy đủ. Bảng dưới đây tổng hợp từ tiêu chuẩn kháng hóa chất PVC cứng ở nhiệt độ phòng (20–25°C):

NHÓM A: PVC kháng tốt, dùng an toàn:

NHÓM B: PVC kháng trung bình, cần kiểm tra điều kiện cụ thể:

NHÓM C: PVC KHÔNG kháng được, TUYỆT ĐỐI không dùng:

Nguyên tắc vàng từ kỹ sư Cinvico: Bất cứ khi nào bạn không chắc về loại hóa chất, hãy yêu cầu nhà sản xuất ngâm test mẫu tấm PVC 10×10 cm trong hóa chất thực tế của bạn trong 72 giờ trước khi đặt hàng. Quan sát bề mặt, đo trọng lượng trước và sau nếu tấm trương nở >5% hoặc đổi màu rõ rệt → chọn vật liệu khác.

=> Xem thêm: Vai trò băng tải con lăn nhựa PVC trong công nghiệp hiện đại

III. CẤU TẠO VÀ QUY TRÌNH GIA CÔNG KHAY PVC

1. Cấu tạo một chiếc khay chống tràn PVC tiêu chuẩn

Một chiếc khay chống tràn PVC hoàn chỉnh gồm 4 thành phần chính:

Đáy khay (Base Plate): Tấm PVC phẳng, thường dày 5–12 mm tùy tải trọng yêu cầu. Đây là phần tiếp xúc trực tiếp với hóa chất tràn lâu nhất nên cần độ dày đủ để không bị uốn cong khi chịu tải.

Thành khay (Side Walls): 4 tấm PVC dựng đứng xung quanh, hàn kín với đáy tạo thành bể chứa. Chiều cao thành quyết định dung tích khay thường từ 100 mm đến 500 mm. Góc giữa thành và đáy phải được hàn kín hoàn toàn, không có khe hở dù nhỏ nhất.

Thanh tăng cứng (Stiffener Ribs): Thanh PVC được hàn dọc mặt ngoài thành khay để chống cong vênh khi chịu tải. Số lượng và khoảng cách thanh tăng cứng tùy thuộc vào kích thước khay, khay càng lớn cần càng nhiều thanh tăng cứng.

Mối hàn (Weld Joints): Đây là phần quyết định chất lượng khay. Mối hàn PVC đạt chuẩn phải: nhìn bằng mắt thường thấy liền mạch, không có bọt khí hay khe hở; khi test thủ công bằng tay không thể bóc hay tách; và quan trọng nhất không rò rỉ khi đổ nước thử kín trước khi giao hàng.

2. Quy trình gia công tại Cinvico

Mỗi chiếc khay PVC tại Cinvico được sản xuất theo quy trình 5 bước:

Bước 1. Cắt tấm: Tấm PVC nguyên sinh được cắt theo bản vẽ bằng máy cắt thẳng chuyên dụng. Dung sai cắt: ±1 mm.

Bước 2. Tạo hình thành khay: Các tấm thành được uốn hoặc hàn góc tạo thành khung khay trước khi lắp đáy.

Bước 3. Hàn kín toàn bộ: Dùng thanh hàn PVC cùng loại và máy hàn nhiệt 300–380°C. Mỗi mối hàn được chạy tối thiểu 2 lớp để đảm bảo kín tuyệt đối.

Bước 4. Hàn thanh tăng cứng: Gia cố thành ngoài bằng thanh tăng cứng theo thiết kế.

Bước 5. Kiểm tra kín nước (Water Test): Đổ nước vào khay đến 80% dung tích, giữ 30 phút, kiểm tra toàn bộ mối hàn. Chỉ xuất xưởng khi không có dấu hiệu rò rỉ.

=> Xem thêm: XƯỞNG CƠ KHÍ HÀ NỘI: TOP 8 ĐƠN VỊ UY TÍN VÀ TIÊU CHÍ CHỌN XƯỞNG SẢN XUẤT

IV. 6 KIỂU THIẾT KẾ KHAY CHỐNG TRÀN NHỰA PVC

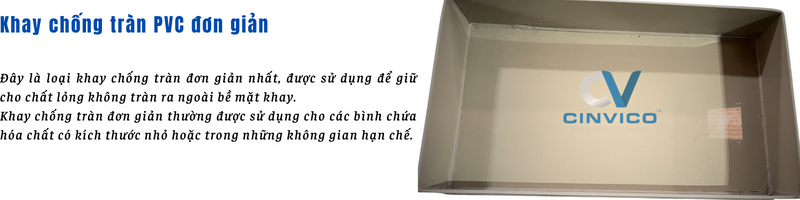

Kiểu 1. Khay phẳng đơn giản (Standard Flat Tray)

Đây là kiểu phổ biến nhất. Đáy phẳng, thành cao 100–200 mm, không có phụ kiện thêm.

Phù hợp với: 1–4 can hóa chất nhỏ 5–25L; đặt dưới bồn sang chiết; làm khay nhỏ trên bàn thí nghiệm; đặt dưới thiết bị bơm định lượng hóa chất.

Kích thước phổ biến: 400×600 mm, 600×800 mm, 800×1.000 mm.

Xem thêm: Khay chống tràn PVC LP-01A (khay phẳng tiêu chuẩn)

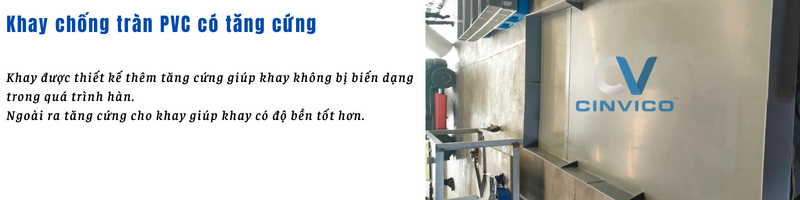

Kiểu 2. Khay có thanh tăng cứng (Reinforced Tray)

Thêm 2–4 thanh PVC gia cường dọc theo mặt ngoài thành. Chịu tải nặng hơn 40–60% so với khay phẳng cùng độ dày.

Phù hợp với: Bồn IBC 1.000L; máy bơm hóa chất; thiết bị có rung động; khu vực xe nâng di chuyển qua.

Độ dày tấm: 8–15 mm. Tải trọng cho phép: 500–2.000 kg tùy kích thước.

Xem thêm: Khay chống tràn PVC tăng cứng LP-03

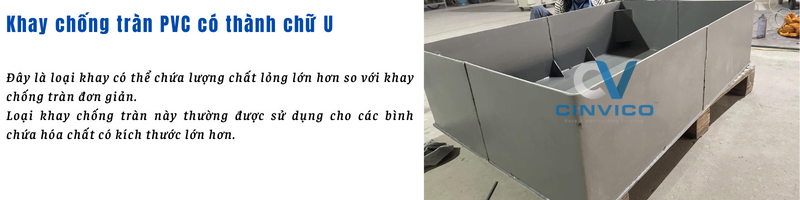

Kiểu 3. Khay thành cao (Deep Sump Tray)

Thành cao 250–500 mm, dung tích lớn. Đây là kiểu được yêu cầu nhiều nhất trong audit ISO 14001 vì đáp ứng quy tắc dung tích 110%.

Phù hợp với: Thùng phuy 200L (cần dung tích khay ≥220L); kho lưu trữ hóa chất nguy hiểm cao; khu vực có yêu cầu secondary containment nghiêm ngặt từ công ty mẹ FDI.

Ví dụ thực tế: Khay 1.000×1.200×300 mm có dung tích 360L đủ chứa 1 thùng phuy 200L đầy (cần 220L) với biên độ an toàn dư.

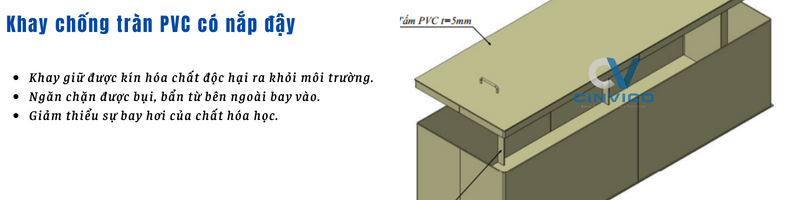

Kiểu 4. Khay có nắp đậy (Covered Containment Tray)

Nắp PVC dạng trượt hoặc bản lề lắp phía trên. Ngăn hơi hóa chất bay ra môi trường làm việc.

Phù hợp với: Hóa chất có mùi mạnh cần kiểm soát hơi; phòng sạch yêu cầu kiểm soát hạt; khu vực có hệ thống điều hòa không khí cần bảo vệ.

Lưu ý quan trọng: Nắp PVC ngăn hơi bay, không phải nắp kín khí hoàn toàn. Với hóa chất cần kín khí tuyệt đối, cần thêm gioăng EPDM hoặc silicon kháng hóa chất.

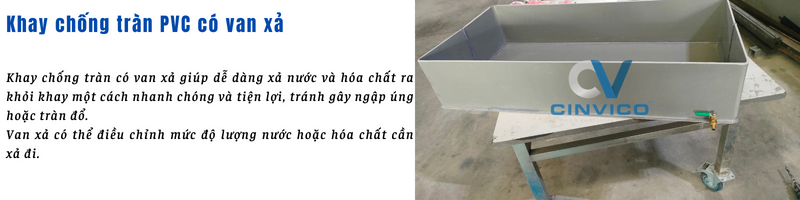

Kiểu 5. Khay có van xả đáy (Drain Valve Tray)

Van PVC hoặc PTFE lắp tại đáy khay, nối ống dẫn về bồn thu gom hóa chất thải.

Phù hợp với: Khay lớn >100L dung tích không thể nhấc để đổ; khu vực pha trộn/sang chiết thường xuyên; hệ thống thu gom nước thải có bồn lắng trung gian.

Kích thước van phổ biến: DN25 (1 inch), DN32, DN40. Vật liệu van: PVC hoặc PTFE cho hóa chất mạnh hơn.

Xem thêm: Khay chống tràn PVC có van xả LP-02

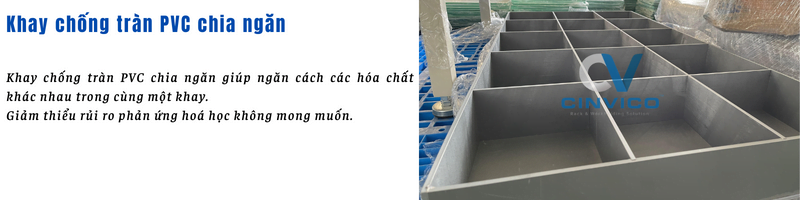

Kiểu 6. Khay chia ngăn (Multi-Compartment Tray)

Vách PVC hàn liền bên trong chia thành 2–6 ngăn độc lập, mỗi ngăn không thông nhau.

Phù hợp với: Kho lưu trữ nhiều loại hóa chất không được phép trộn lẫn ví dụ axit và kiềm trong cùng khu vực kho; phòng thí nghiệm có nhiều loại hóa chất khác nhau trên cùng bàn.

Lý do kỹ thuật: Khi axit và kiềm trộn lẫn trong khay sẽ phát sinh nhiệt và có thể tạo khí độc chia ngăn ngăn hoàn toàn nguy cơ này.

Xem thêm: Khay chống tràn PVC chia ngăn LP-07

V. SO SÁNH PVC, PP VÀ INOX, PHÂN TÍCH ĐỂ CHỌN ĐÚNG

Bảng so sánh toàn diện 3 vật liệu

Phân tích từng ngành để chọn đúng

Ngành xi mạ (Electroplating): Hóa chất chính là HCl, H₂SO₄ loãng, NiSO₄, CrO₃. PVC kháng tốt HCl và H₂SO₄ loãng là lựa chọn số 1 cho ngành này. Các nhà máy Nhật và Hàn Quốc tại KCN Thăng Long, Yên Phong thường dùng PVC cho toàn bộ hệ thống khay dây chuyền xi mạ.

Ngành hóa chất và pin/ắc quy: H₂SO₄ đặc (>80%) dùng trong sản xuất ắc quy PVC không phù hợp. Cần chọn PP hoặc HDPE. Tuy nhiên với khu vực pha loãng H₂SO₄ (nồng độ <50%) thì PVC vẫn ổn.

Ngành điện tử FDI: Dùng nhiều IPA (Isopropyl Alcohol) để lau linh kiện. IPA >60% ăn mòn PVC theo thời gian cần PP hoặc HDPE. Nhưng với khu vực lưu trữ axit rửa bảng mạch (HCl, H₂SO₄ loãng), PVC là lựa chọn phù hợp.

Phòng thí nghiệm: Hóa chất đa dạng, thường bao gồm cả dung môi hữu cơ. Nếu phòng lab có Acetone, THF, Chloroform thường xuyên không dùng PVC, chuyển sang PP. Nếu chủ yếu là axit/kiềm vô cơ PVC là đủ và tiết kiệm hơn.

Ngành thực phẩm và dược phẩm GMP: Yêu cầu bề mặt nhẵn, không thấm, dễ khử trùng, không nhả chất độc hại. Inox 304 hoặc 316 là tiêu chuẩn bắt buộc không dùng PVC hay PP trong khu vực tiếp xúc thực phẩm trực tiếp.

Xử lý nước thải công nghiệp: Hóa chất dùng là NaOH, HCl, NaOCl, PAC PVC kháng tốt tất cả các chất này. Đây là ngành PVC có lợi thế giá cao nhất vì thường cần khay kích thước lớn, kích thước bất thường.

VI. CÁCH TÍNH DUNG TÍCH KHAY ĐỂ PASS AUDIT

Đây là phần quan trọng nhất với EHS Manager chuẩn bị audit và là phần không có trong bài của bất kỳ competitor nào trên Google Việt Nam.

Quy tắc 110% bắt buộc trong hầu hết tiêu chuẩn quốc tế

Nguồn gốc của quy tắc này đến từ EPA 40 CFR 264.175 (Mỹ) và được áp dụng rộng rãi bởi các tập đoàn FDI Nhật, Hàn, Đài khi audit nhà máy tại Việt Nam:

Dung tích khay ≥ 110% thể tích của thùng chứa lớn nhất đặt lên khay

Lý do con số 110% chứ không phải 100%: 10% dư để tính đến hệ số giãn nở nhiệt của hóa chất và sai số khi thao tác.

Quy tắc áp dụng khi có nhiều thùng trên cùng 1 khay

Lấy giá trị lớn hơn trong 2 cách tính:

• Cách A: 110% × thể tích thùng lớn nhất

• Cách B: 10% × tổng thể tích tất cả thùng

Ví dụ tính toán thực tế:

Trường hợp 1: Đặt 1 thùng phuy 200L trên khay → Cách A: 110% × 200L = 220L → Cần khay dung tích ≥220L

Trường hợp 2: Đặt 4 can 25L trên cùng 1 khay → Cách A: 110% × 25L = 27,5L → Cách B: 10% × (4 × 25L) = 10L → Lấy giá trị lớn hơn: 27,5L

Trường hợp 3: 10 thùng 50L trên 1 khay pallet lớn → Cách A: 110% × 50L = 55L → Cách B: 10% × (10 × 50L) = 50L → Lấy giá trị lớn hơn: 55L

Trường hợp 4: 2 thùng phuy 200L và 4 can 20L trên cùng khay → Cách A: 110% × 200L = 220L → Cách B: 10% × (2 × 200L + 4 × 20L) = 10% × 480L = 48L → Lấy giá trị lớn hơn: 220L

Công thức tính kích thước khay từ dung tích yêu cầu

Chiều cao thành (mm) = [Dung tích yêu cầu (L) × 1.000] ÷ [Chiều dài (mm) × Chiều rộng (mm)]

Ví dụ thực hành:

• Cần khay 220L, diện tích sàn 1.000×1.200 mm

• Chiều cao thành = (220.000 cm³) ÷ (100 × 120) = 18,3 cm → chọn thành 200 mm

Kiểm tra lại: 1.000 × 1.200 × 200 mm = 240.000 cm³ = 240L ≥ 220L

Lưu ý quan trọng về tải trọng tĩnh

Ngoài dung tích, tải trọng là thứ thứ hai dễ bị bỏ qua. Một thùng phuy 200L đầy hóa chất nặng ~230 kg. Nếu đặt 4 thùng lên 1 khay → tổng tải ~920 kg.

Khay PVC độ dày 8–10 mm gia cường đủ chịu tải này trong điều kiện đứng yên. Nhưng nếu di chuyển khay bằng xe nâng, tải trọng động cần tính thêm hệ số an toàn 1,5–2×. Lúc này cần khay PVC 12–15 mm hoặc chuyển sang khay có khung thép đỡ đáy.

=> Sản phẩm: BÀN THAO TÁC

VII. QUY ĐỊNH VÀ TIÊU CHUẨN CẦN BIẾT KHI MUA KHAY

Quy định bắt buộc tại Việt Nam

QCVN 25/2009/BTNMT. Quy chuẩn kỹ thuật quốc gia về nước thải công nghiệp: Điều 4.5 quy định khu vực lưu trữ hóa chất nguy hại phải có sàn không thấm và hệ thống ngăn chặn chất lỏng tràn ra môi trường. Khay chống tràn là thiết bị thực hiện yêu cầu này.

Thông tư 36/2015/TT-BTNMT. Quản lý chất thải nguy hại: Điều 9 quy định kho chứa chất thải nguy hại phải có sàn không thấm, có hệ thống thu gom chất lỏng tràn đổ và ngăn chặn sự cố rò rỉ lan ra bên ngoài khu vực lưu trữ.

QCVN 07:2009/BTNMT. Ngưỡng chất thải nguy hại: Xác định danh mục hóa chất nguy hại bắt buộc phải có secondary containment.

Tiêu chuẩn quốc tế áp dụng cho FDI tại Việt Nam

ISO 14001:2015. Điều 6.1.2 (Environmental Aspects): Yêu cầu tổ chức xác định các khía cạnh môi trường có ý nghĩa. Rò rỉ hóa chất là khía cạnh quan trọng phải kiểm soát bằng biện pháp kỹ thuật secondary containment là biện pháp phổ biến nhất.

ISO 45001:2018. Điều 8.1.2 (Hazard Elimination and Reduction): Yêu cầu kiểm soát nguy cơ tại nguồn. Tiếp xúc hóa chất do tràn đổ là nguy cơ nghề nghiệp phải được kiểm soát bằng biện pháp kỹ thuật cấp 2 (engineering controls).

EPA 40 CFR 264.175 (Mỹ). Secondary Containment: Tiêu chuẩn Mỹ được áp dụng bởi nhiều tập đoàn FDI Nhật/Hàn/Mỹ trong audit nhà máy tại Việt Nam. Yêu cầu dung tích secondary containment ≥110% thùng lớn nhất hoặc ≥10% tổng thể tích.

OSHA 29 CFR 1910.106 (Mỹ). Flammable Liquids: Yêu cầu bắt buộc secondary containment với chất lỏng dễ cháy. Áp dụng với nhà máy có hóa chất dung môi hoặc xăng dầu.

Bộ chứng từ cần chuẩn bị cho audit

Đây là thứ Cinvico cung cấp đầy đủ theo yêu cầu và là thứ nhiều nhà cung cấp nhựa thông thường không có:

1. Technical Data Sheet (TDS) thông số vật liệu PVC, bảng kháng hóa chất có chữ ký kỹ sư

2. Material Certificate chứng nhận PVC nguyên sinh (không tái chế), thường yêu cầu bởi audit FDI Nhật

3. Bản vẽ kỹ thuật kích thước, dung tích, độ dày, vật liệu, dấu xác nhận kỹ sư Cinvico

4. Water Test Record biên bản test kín nước trước khi xuất xưởng

5. Installation Record ngày lắp đặt, vị trí, người phụ trách, tải trọng thực tế

6. Inspection Checklist mẫu kiểm tra định kỳ hàng tuần/tháng

VIII. ỨNG DỤNG THỰC TẾ THEO TỪNG NGÀNH

1. Nhà máy xi mạ ứng dụng kinh điển của khay PVC

Đây là lý do PVC được phổ biến rộng rãi trong ngành xi mạ tại các KCN miền Bắc Việt Nam.

Dây chuyền xi mạ điển hình gồm nhiều bể chứa đặt nối tiếp: bể tẩy dầu (NaOH nóng), bể hoạt hóa (HCl), bể xi mạ niken/crom/kẽm (H₂SO₄, NiSO₄, CrO₃), bể rửa nước, bể trung hòa. Tất cả hóa chất này đều nằm trong Nhóm A của bảng kháng PVC.

Hệ thống khay PVC cho dây chuyền xi mạ thường được thiết kế liên thông: các khay riêng lẻ dưới từng bể được nối với nhau qua van thông, dẫn về 1 bồn thu gom trung tâm. Khi bất kỳ bể nào rò rỉ, hóa chất chảy qua hệ thống về bồn thu gom không tràn ra sàn.

2. Phòng thí nghiệm QC/QA tại nhà máy

Phòng kiểm nghiệm chất lượng sử dụng nhiều loại hóa chất khác nhau trong cùng một khu vực. Khay PVC đặt dưới từng khu vực thao tác hoặc trên bàn thí nghiệm giúp:

• Ngăn hóa chất rỏ giọt trong quá trình chuẩn độ, pha chế làm hư bề mặt bàn

• Tạo secondary containment đạt chuẩn ISO 17025 (yêu cầu bắt buộc với phòng thí nghiệm được công nhận)

• Ngăn các hóa chất khác nhau trộn lẫn khi rò rỉ (đặc biệt quan trọng với axit và kiềm)

Lưu ý: Nếu phòng lab thường xuyên dùng Acetone, THF, DCM không dùng PVC, cần PP. Nếu chủ yếu là axit/kiềm vô cơ và muối PVC là lựa chọn kinh tế và đủ tiêu chuẩn.

3. Kho lưu trữ hóa chất FDI yêu cầu audit

Audit ISO 14001 của khách hàng FDI Nhật/Hàn thường kiểm tra kỹ phần này. Auditor sẽ đo thực tế dung tích khay và so sánh với thể tích thùng chứa lớn nhất. Kho không đạt → Corrective Action Request (CAR) phải xử lý trong 30–60 ngày.

Cinvico đã hỗ trợ nhiều nhà máy FDI tại KCN Bắc Ninh và Hưng Yên xử lý CAR này trong thời gian ngắn, cung cấp khay theo kích thước đặc biệt và bộ chứng từ đầy đủ cho auditor.

4. Khu vực xử lý nước thải

Trạm XLNT công nghiệp thường dùng H₂SO₄ điều chỉnh pH xuống, NaOH trung hòa, NaOCl (nước Javel công nghiệp) khử trùng, PAC/PAM keo tụ. Tất cả đều tương thích với PVC.

Khay PVC kích thước lớn với van xả đáy là giải pháp phổ biến nhất tại trạm XLNT hóa chất tràn được thu về bồn lắng trước khi xử lý, không xả thẳng ra môi trường theo QCVN 40:2011/BTNMT.

5. Nhà máy điện tử lưu ý quan trọng

Nhà máy Samsung, LG, Canon tại Bắc Ninh, Thái Nguyên, Hải Phòng sử dụng nhiều IPA (Isopropanol) để vệ sinh linh kiện PCB. IPA 99.9% (nồng độ công nghiệp) thuộc Nhóm C không tương thích với PVC.

Nếu nhà máy của bạn dùng IPA nồng độ cao hoặc các dung môi khác (Acetone, MEK, toluene), hãy chọn khay chống tràn nhựa PP thay vì PVC.

Tuy nhiên, cùng nhà máy điện tử đó vẫn có thể dùng khay PVC cho khu vực lưu trữ axit rửa bảng mạch (HCl loãng), kho hóa chất kiểm nghiệm QC (axit/kiềm vô cơ), hay hệ thống XLNT.

=> Sản phẩm: XE ĐẨY HÀNG

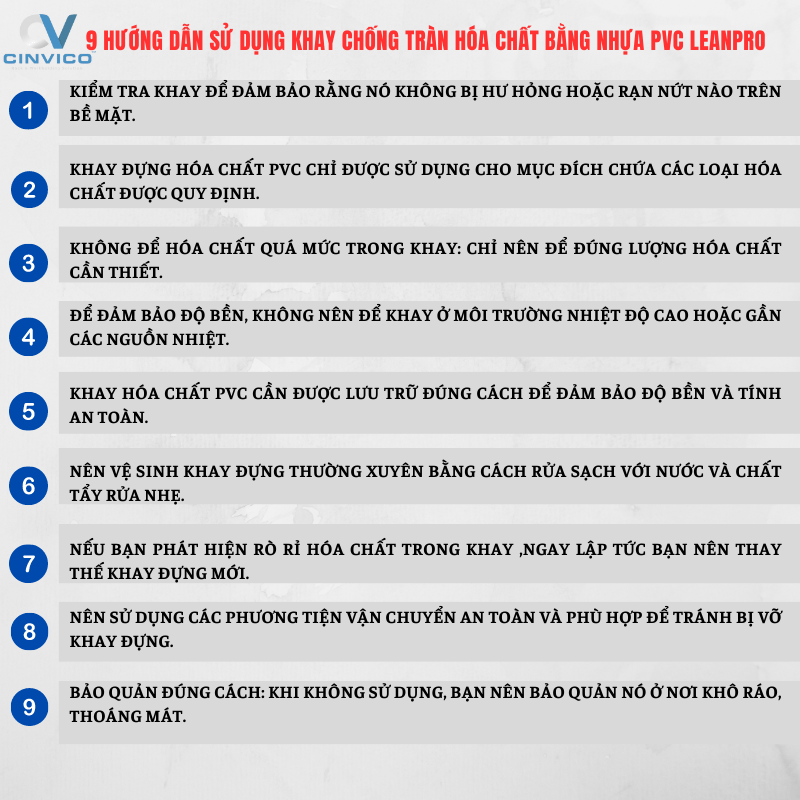

IX. HƯỚNG DẪN LẮP ĐẶT, VẬN HÀNH VÀ BẢO TRÌ KHAY PVC

1. Kiểm tra trước khi lắp đặt 4 bước bắt buộc

Bước 1. Xác nhận tương thích hóa chất: Đối chiếu từng hóa chất sẽ tiếp xúc với bảng ở Phần II. Nếu có bất kỳ hóa chất nào thuộc Nhóm C → dừng lại, chọn vật liệu khác.

Bước 2. Xác nhận dung tích đủ 110%: Tính theo công thức ở Phần VI. Khay phải có dung tích đã kiểm chứng, không dựa vào ước tính "nhìn vào thấy đủ".

Bước 3. Kiểm tra mặt bằng: Sàn phải phẳng (độ nghiêng <0,5°), chịu tổng tải trọng = trọng lượng khay + tổng trọng lượng thùng chứa đầy hóa chất. Không đặt gần nguồn nhiệt >50°C.

Bước 4. Lập hồ sơ lắp đặt: Ghi rõ ngày lắp đặt, vị trí (tọa độ trong mặt bằng nhà máy), loại hóa chất chứa, dung tích thiết kế, người phụ trách để sẵn khi auditor hỏi.

2. Lắp đặt đúng kỹ thuật

Đặt pallet lưới (grating) trước khi đặt thùng: Pallet lưới PVC hoặc FRP đặt lên khay tạo khoảng cách giữa đáy khay và đáy thùng chứa. Hóa chất rò rỉ chảy qua lưới xuống phần bể chứa bên dưới. Điều này cũng cho phép kiểm tra trực quan lượng hóa chất đã tích tụ mà không cần nhấc thùng.

Đảm bảo khay nằm ngang: Khay nghiêng một góc nhỏ sẽ khiến hóa chất dồn về một góc và tràn ra trước khi đạt dung tích tính toán. Dùng miếng đệm nhựa hoặc miếng cao su để cân bằng.

Gắn nhãn đúng quy định: Mỗi khay cần có nhãn ghi: tên hóa chất chứa, dung tích tối đa, tải trọng tối đa, ngày lắp đặt. Theo OSHA HazCom và GHS, nhãn phải đọc được từ xa 2 m.

3. Vận hành và kiểm tra định kỳ

Tần suất kiểm tra:

• Hóa chất ăn mòn cao (HCl đặc, H₂SO₄ >30%): kiểm tra mỗi ngày làm việc

• Hóa chất ăn mòn trung bình (NaOH, muối axit): kiểm tra 1 lần/tuần

• Hóa chất ăn mòn thấp (muối trung tính, dầu): kiểm tra 1 lần/tháng

Những gì cần kiểm tra mỗi lần:

• Mức hóa chất tích tụ trong khay nếu >50% dung tích, cần xử lý ngay và tìm điểm rò rỉ

• Màu sắc bề mặt PVC đổi màu vàng/nâu là dấu hiệu bị tấn công hóa học

• Mối hàn sờ tay kiểm tra, không được có cảm giác nhô hoặc lún so với bề mặt khay

• Thanh tăng cứng không được bị bong hoặc cong

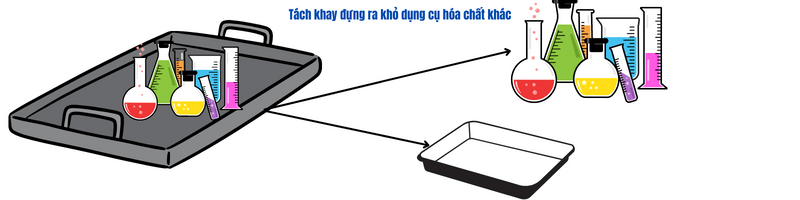

4. Quy trình xử lý khi có hóa chất trong khay

Trang bị bảo hộ trước: Mang đầy đủ găng tay chống hóa chất, kính bảo hộ, tạp dề chống hóa chất tương ứng với loại hóa chất trong khay.

Thu hồi hóa chất: Dùng bơm tay hoặc bơm hút chuyên dụng để chuyển hóa chất từ khay về thùng thu gom chất thải nguy hại. Không đổ xuống cống.

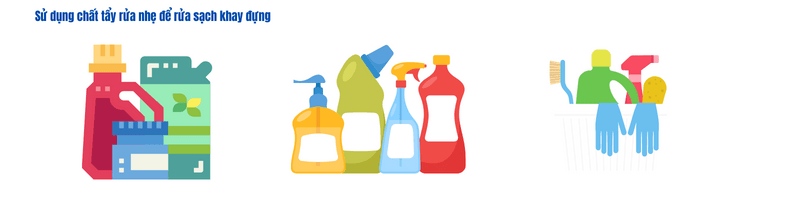

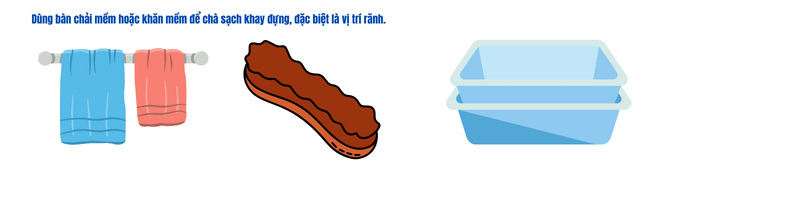

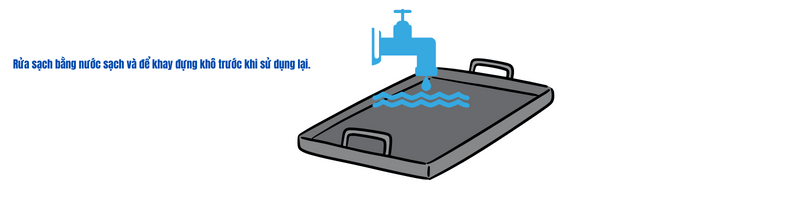

Vệ sinh khay: Rửa với nước sạch 2–3 lần cho đến khi pH nước rửa về trung tính (đo bằng giấy quỳ). Dùng khăn mềm hoặc cọ nhựa lau sạch các góc không dùng bàn chải sắt hay vật sắc nhọn.

Kiểm tra trước khi đưa khay trở lại sử dụng: Để khay khô hoàn toàn. Kiểm tra lại toàn bộ mối hàn. Nếu phát hiện vết nứt nhỏ hàn lại bằng thanh hàn PVC cùng loại trước khi sử dụng.

5. Dấu hiệu cần thay khay mới ngay lập tức

Không chờ đến khi khay rò rỉ thay sớm khi thấy:

• Bề mặt PVC đổi màu vàng cam hoặc nâu tại vùng tiếp xúc hóa chất (dấu hiệu thoái hóa vật liệu)

• Mối hàn có vết nứt, phồng rộp, hoặc có thể bóc được bằng tay

• Thành khay bị cong vênh so với ban đầu (do nhiệt độ hoặc hóa chất ăn mòn từng phần)

• Đáy khay biến dạng lõm xuống do chịu tải lâu dài

• Độ dày tấm PVC mỏng rõ rệt khi cảm nhận bằng tay hoặc đo bằng thước đo độ dày

X. THÔNG SỐ SẢN PHẨM VÀ ĐẶT HÀNG TẠI CINVICO

1. Năng lực sản xuất Cinvico

Cinvico sản xuất khay chống tràn hóa chất và gia công nhựa PVC tại xưởng 422 Sơn Đồng, Hoài Đức, Hà Nội. Toàn bộ gia công thực hiện tại xưởng không outsource.

Điểm mạnh của Cinvico so với nhà cung cấp nhựa thông thường: Cinvico vừa là nhà sản xuất kim loại tấm vừa gia công khay nhựa PVC, nên có thể cung cấp trọn gói toàn bộ thiết bị EHS trong một đơn hàng: khay PVC + giá để thùng hóa chất + hàng rào an toàn + hộp chống ồn. Điều này đặc biệt hữu ích với EHS Manager đang chuẩn bị cho audit toàn diện.

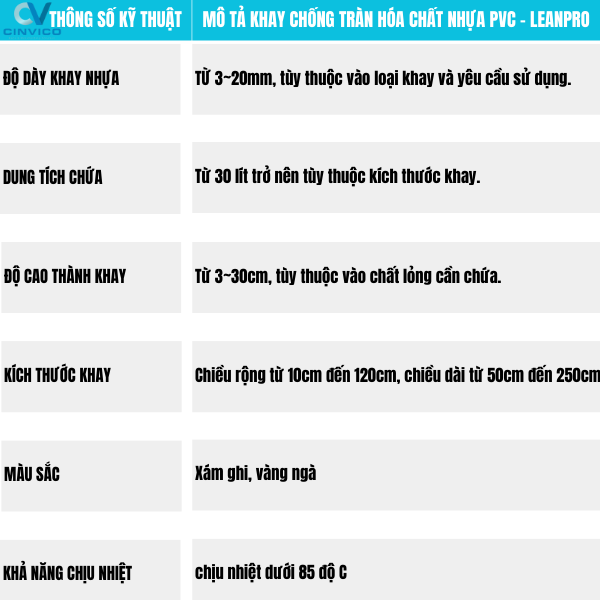

2. Bảng thông số dòng sản phẩm tiêu chuẩn

Phụ kiện có thể thêm: van xả DN25/DN32/DN40, nắp đậy PVC, tay cầm, bánh xe chịu tải hóa chất, pallet grating PVC.

3. Bảng giá tham khảo

4. Quy trình đặt hàng tại Cinvico 5 bước

Bước 1. Tư vấn kỹ thuật miễn phí (trong ngày): Gửi thông tin qua hotline hoặc email: loại hóa chất cần chống tràn, kích thước thùng chứa, số lượng thùng trên 1 khay, kích thước mặt bằng đặt khay. Kỹ sư Cinvico kiểm tra bảng kháng hóa chất và xác nhận PVC có phù hợp không.

Bước 2. Báo giá trong 24 giờ: Nhận báo giá chi tiết kèm bản vẽ phác thảo (kích thước, dung tích, độ dày, phụ kiện).

Bước 3. Duyệt bản vẽ kỹ thuật: Khách hàng xác nhận bản vẽ trước khi sản xuất. Với đơn hàng lớn, Cinvico cung cấp bản vẽ CAD 2D đầy đủ để khách hàng lưu hồ sơ kỹ thuật.

Bước 4. Sản xuất tại xưởng Hoài Đức: Thời gian sản xuất tiêu chuẩn: [●] ngày làm việc sau khi duyệt bản vẽ. Có thể rút ngắn với đơn gấp liên hệ để thống nhất.

Bước 5. Giao hàng + bàn giao bộ chứng từ: Giao tận nơi toàn quốc. Kèm: Technical Data Sheet, Material Certificate, bản vẽ kỹ thuật, Water Test Record, Installation Record. Hỗ trợ lắp đặt tại công trường cho đơn hàng lớn tại KCN miền Bắc.

XI. CÂU HỎI THƯỜNG GẶP (FAQ)

Khay chống tràn nhựa PVC có dùng được cho axit sulfuric không?

Được, nhưng phụ thuộc vào nồng độ. PVC kháng tốt với H₂SO₄ ≤50% đây là nồng độ thường gặp trong nhà máy ắc quy, xi mạ, XLNT. Với H₂SO₄ nồng độ 50–80%, cần test mẫu PVC trong 72 giờ trước khi đặt hàng. Với H₂SO₄ >80% (oleum) tuyệt đối không dùng PVC, cần HDPE hoặc PP.

Khay PVC chịu được nhiệt độ bao nhiêu?

Dải hoạt động liên tục từ –15°C đến +60°C. Ở 65–70°C PVC bắt đầu biến dạng. Nếu khu vực đặt khay thường xuyên trên 50°C, hoặc hóa chất nóng (>45°C) có thể rơi vào khay nên chọn PP (chịu đến 100°C) để có biên độ an toàn lớn hơn.

Mối hàn khay bị nứt nhỏ có sửa được không?

Sửa được nếu vết nứt nhỏ và mới phát hiện. Dùng máy hàn nhiệt + thanh hàn PVC cùng màu và loại, hàn 2 lớp lên vết nứt. Không dùng keo epoxy, silicone, hay keo 2 thành phần thông thường không bền trong môi trường hóa chất. Nếu vết nứt dài >5 cm hoặc lan nhiều điểm → thay khay mới.

Dung tích khay tối thiểu bao nhiêu để đạt chuẩn audit ISO 14001?

Tối thiểu 110% thể tích thùng chứa lớn nhất đặt lên khay. Ví dụ thùng phuy 200L → khay ≥220L. Xem công thức và ví dụ tính toán chi tiết tại Phần VI của bài này.

Có thể đặt khay PVC kích thước bất kỳ không?

Có. Cinvico gia công theo bản vẽ hoặc kích thước khách hàng cung cấp. Chỉ cần cho biết: chiều dài, chiều rộng, chiều cao thành mong muốn, độ dày PVC, và loại hóa chất tiếp xúc. Kỹ sư sẽ tư vấn độ dày phù hợp với tải trọng yêu cầu.

Khay PVC hay Inox cái nào tốt hơn?

Không có câu trả lời tuyệt đối phụ thuộc vào ứng dụng. PVC tốt hơn khi: ngân sách hạn chế, hóa chất là axit/kiềm vô cơ, cần kích thước bất thường. Inox tốt hơn khi: ngành thực phẩm/dược phẩm GMP, tải trọng rất lớn, hóa chất có dung môi hữu cơ, cần tuổi thọ >15 năm. Xem khay chống hóa chất inox tại Cinvico để so sánh chi tiết.

Cinvico có giao hàng đến KCN Bắc Ninh, Hưng Yên, Hải Dương không?

Có. Cinvico giao hàng toàn bộ KCN miền Bắc. Với đơn hàng lớn, có thể bố trí đội kỹ thuật hỗ trợ lắp đặt và bàn giao bộ chứng từ audit tại công trường.

Tôi cần khay gấp cho audit sắp tới trong 2 tuần có kịp không?

Liên hệ trực tiếp hotline để thống nhất tiến độ. Với kích thước tiêu chuẩn và số lượng không lớn, Cinvico có thể rút ngắn thời gian sản xuất. Nếu cần cực gấp (5–7 ngày), có thể có phụ phí gấp sẽ trao đổi rõ khi liên hệ.

KẾT LUẬN

Khay chống tràn bằng nhựa PVC là thiết bị secondary containment kinh tế, linh hoạt và đủ tiêu chuẩn cho phần lớn môi trường hóa chất công nghiệp Việt Nam với điều kiện chọn đúng cho loại hóa chất và tính toán dung tích đúng chuẩn.

Ba điều quan trọng nhất cần ghi nhớ sau khi đọc bài này:

Thứ nhất, khay chống tràn nhựa PVC phù hợp với HCl (mọi nồng độ), H₂SO₄ ≤50%, NaOH, KOH, H₃PO₄ những hóa chất phổ biến nhất trong nhà máy xi mạ, XLNT và phòng thí nghiệm. Tuyệt đối không dùng PVC với Acetone, THF, Xylene và các dung môi hữu cơ khác.

Thứ hai, dung tích khay phải đạt tối thiểu 110% thể tích thùng lớn nhất đây không phải gợi ý mà là yêu cầu bắt buộc để pass audit ISO 14001, ISO 45001 và audit FDI. Tính sai dung tích = mất chi phí mua khay mà vẫn fail audit.

Thứ ba, khi có nghi ngờ về tương thích hóa chất, hãy test mẫu vật liệu trước khi đặt hàng đây là quy trình chuẩn mà Cinvico thực hiện miễn phí. Một cuộc test 72 giờ rẻ hơn rất nhiều so với thay khay bị ăn mòn sau 1 tháng sử dụng.

Nếu nhà máy của bạn cần khay chống tràn nhựa PVC theo kích thước đặc biệt, phục vụ audit ISO 14001/45001 hoặc xử lý CAR khẩn cấp liên hệ Cinvico để kỹ sư tư vấn kỹ thuật miễn phí và nhận báo giá trong 24 giờ:
