Kẹp khuôn thẳng bắt vít (Plain Screw Clamp)

Cần thay kẹp cho máy ép nhưng chưa chắc cỡ nào vừa rãnh T, cần bao nhiêu chiếc, giá bao nhiêu? Trang này cho bạn đủ thông tin để chốt đơn kẹp khuôn thẳng Plain Screw Clamp ngay: thông số, bảng chọn cỡ, số lượng, lực siết và báo giá. Cinvico có hàng sẵn tại Hoài Đức, Hà Nội, báo giá trong 24 giờ.

1. Thông số kỹ thuật kẹp khuôn thẳng Plain Screw Clamp

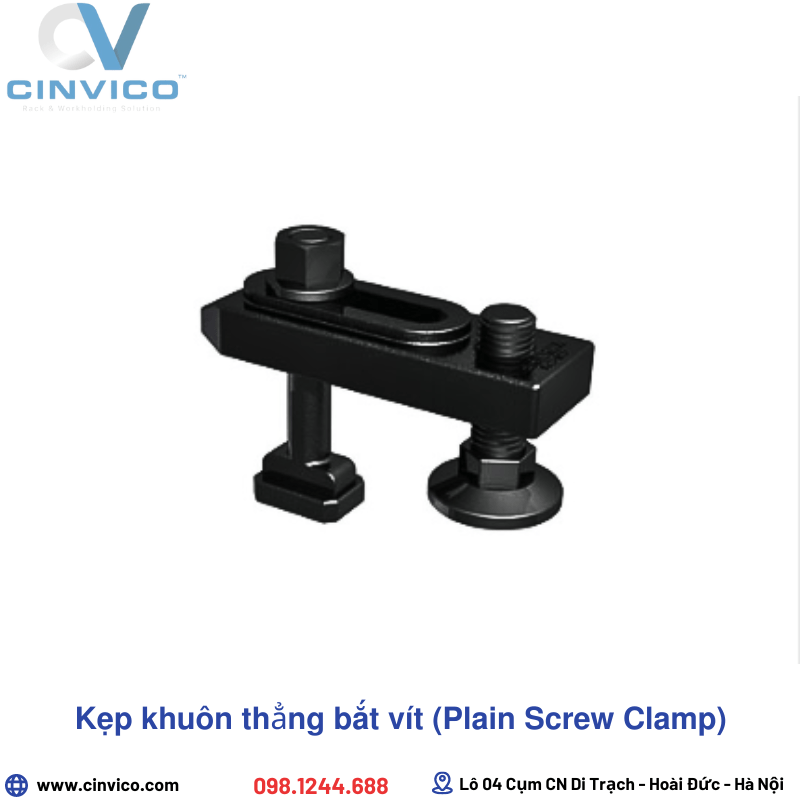

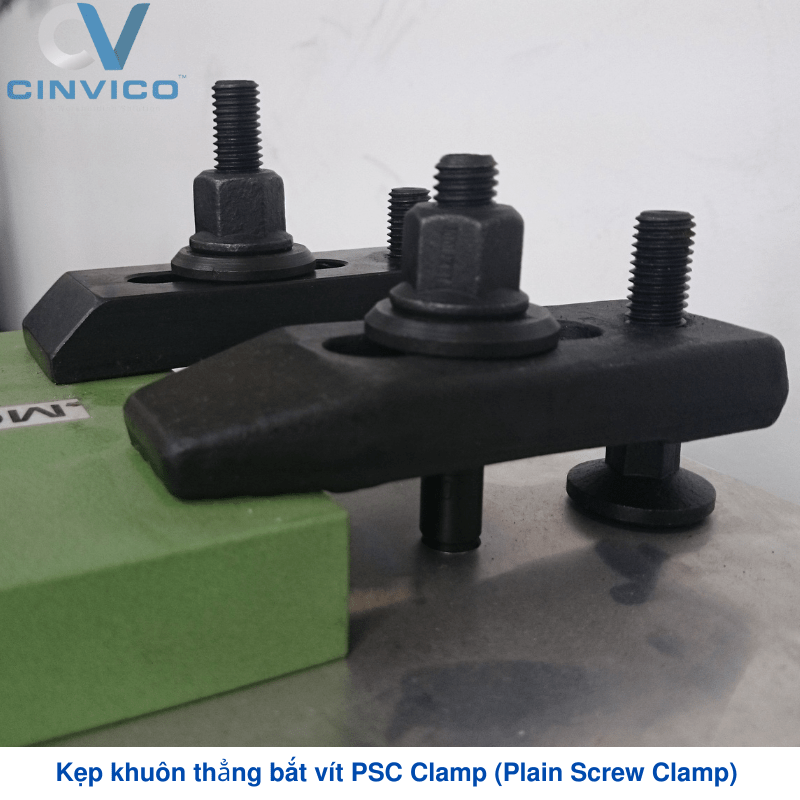

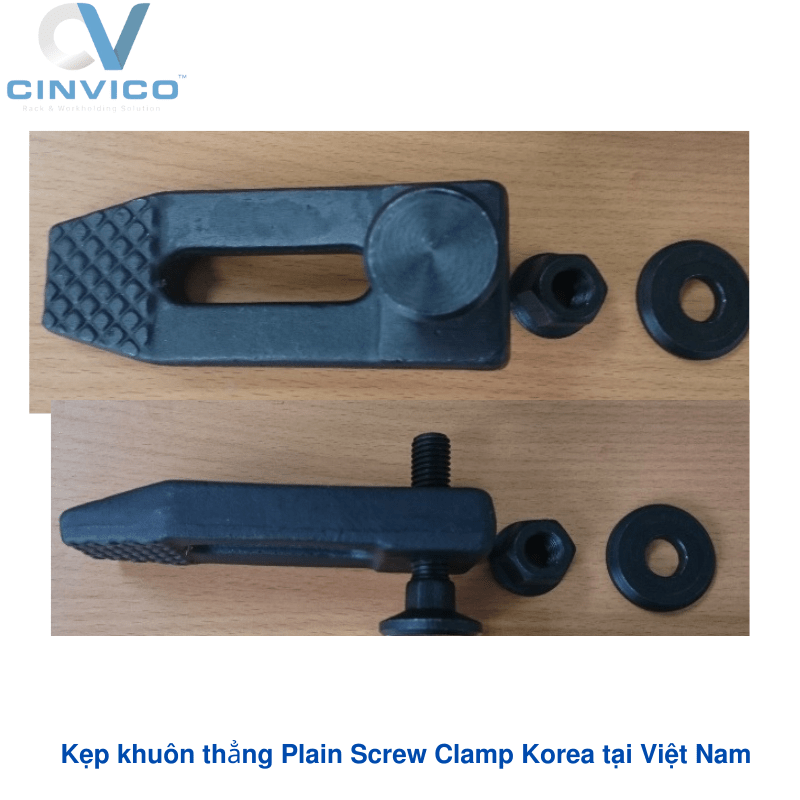

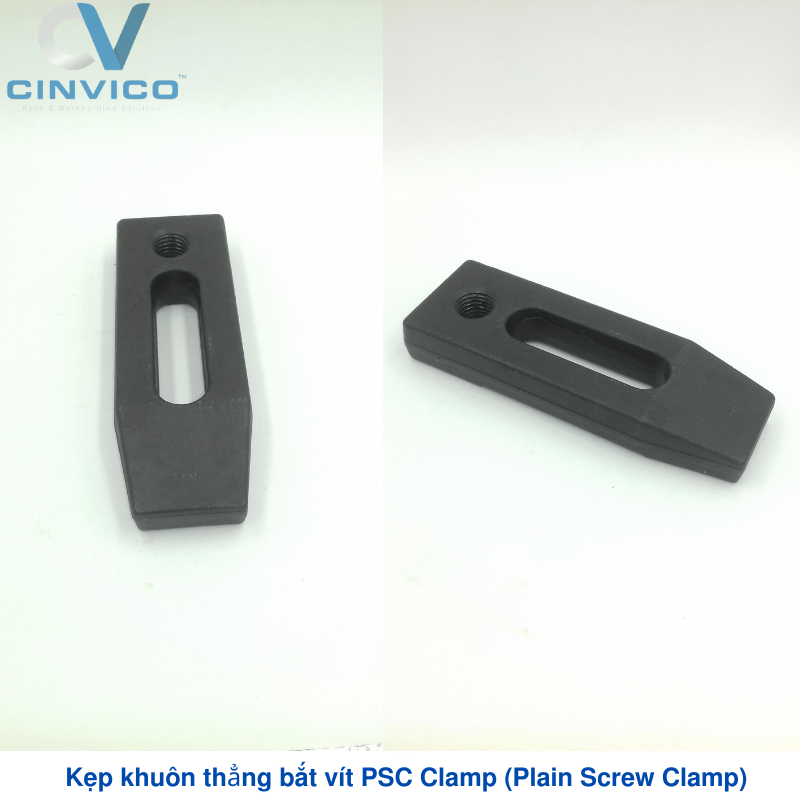

Kẹp khuôn thẳng bắt vít Plain Screw Clamp (còn gọi là cầu kẹp khuôn thẳng) là thanh kẹp thép S45C nhuộm đen, dùng cùng bulong chữ T để ép tấm đế khuôn xuống bàn máy. Vít đỡ phía sau chỉnh được chiều cao theo tấm đế khuôn.

1.1. Thông số chung

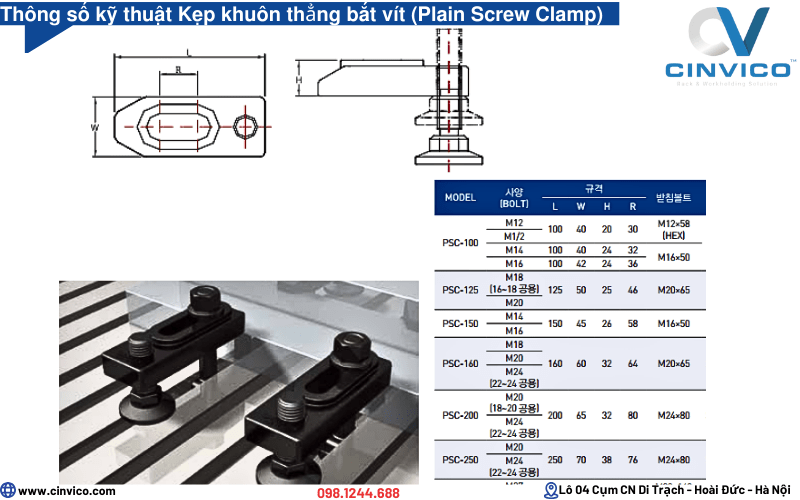

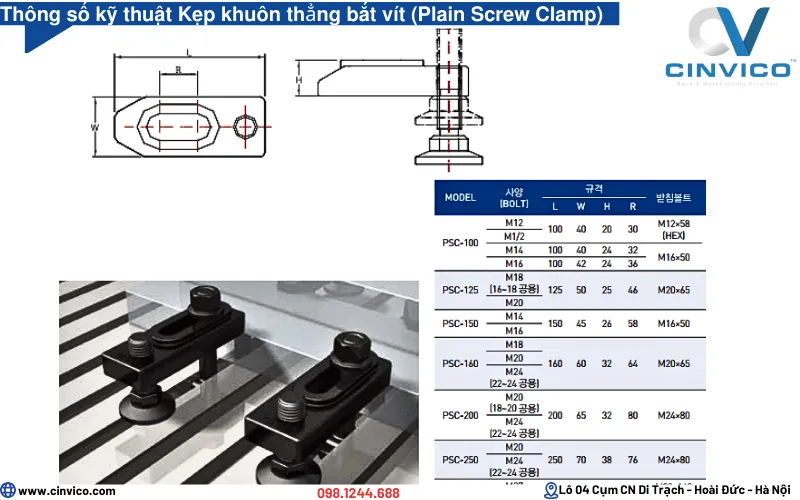

1.2. Bảng kích thước theo cỡ bulong

Độ rộng rãnh T theo DIN 508. Cinvico gửi bản vẽ kích thước chi tiết kèm báo giá.

Chưa chắc cỡ nào vừa máy? Gửi ảnh bàn máy và số đo rãnh T qua Zalo 0981.244.688, kỹ thuật Cinvico đối chiếu giúp trước khi báo giá.

2. Kẹp khuôn thẳng phù hợp với máy và khuôn nào?

Loại kẹp này phù hợp nhất khi tấm đế khuôn có chiều dày cố định, ít đổi giữa các bộ khuôn. Nếu xưởng thay nhiều khuôn có tấm đế khác nhau, nên chọn kẹp tự chỉnh.

• Máy ép nhựa ngang và đứng: cố định khuôn lên tấm di động và tấm cố định.

• Máy dập, máy ép thủy lực: giữ khuôn dập trên bàn có rãnh T.

• Máy phay CNC, bàn thử khuôn: dùng làm gá kẹp khuôn, gá phôi tấm có đáy phẳng.

=> Sản phẩm: KẸP KHUÔN MÁY ÉP NHỰA

3. Cách chọn kẹp khuôn thẳng đúng cho máy ép

Chọn kẹp khuôn thẳng theo 4 thông tin: độ rộng rãnh T, chiều dày tấm đế, lực máy ép và cấp bền bulong. Có đủ 4 thông tin này, Cinvico báo giá chính xác ngay lần đầu.

3.1. Chọn cỡ theo rãnh T bàn máy

Đo độ rộng miệng rãnh T bằng thước cặp, rồi đối chiếu bảng dưới.

Máy ép Hàn Quốc, Đài Loan dùng bulong M18 hoặc M22? Cinvico có sẵn bulong chữ T M18 và bulong T M22 Hàn Quốc.

3.2. Chọn theo chiều dày tấm đế khuôn

Chiều dày tấm đế phải nằm trong dải chỉnh của vít đỡ (bảng 1.2). Khi lắp, chỉnh vít đỡ bằng hoặc cao hơn tấm đế khoảng 0,5 đến 1 mm.

3.3. Cần mua bao nhiêu kẹp khuôn thẳng?

Tối thiểu 2 kẹp mỗi cạnh, tức 4 kẹp cho mỗi nửa khuôn và 8 kẹp cho một bộ khuôn.

Bảng tham khảo. Luôn đối chiếu sách hướng dẫn máy ép và khối lượng khuôn thực tế.

3.4. Chọn cấp bền bulong và lực siết

Dùng bulong cấp bền 8.8 trở lên, ưu tiên 10.9 cho máy trên 300 tấn. Lực siết tham khảo theo bảng tính phổ biến dựa trên VDI 2230 (hệ số ma sát khoảng 0,14):

Xem bảng tra đầy đủ tại bài bulong kẹp khuôn: bảng tra kích thước, lực siết.

4. Bộ phụ kiện đi kèm kẹp khuôn thẳng

Mỗi điểm kẹp cần đủ 4 chi tiết: kẹp, bulong chữ T, đai ốc có đế và vòng đệm. Mua đồng bộ một nơi giúp các chi tiết khớp ren và khớp rãnh ngay khi lắp.

=> Sản phẩm: BULONG CHỮ T

5. Lưu ý khi lắp kẹp khuôn thẳng

Lắp đúng giúp kẹp giữ khuôn chắc qua hàng nghìn chu kỳ, tránh khuôn trượt gây bavia, lệch tâm vòi phun và dừng máy.

• Đặt bulong sát khuôn nhất có thể: bulong càng xa khuôn, lực ép lên khuôn càng giảm.

• Mũi kẹp tì lên tấm đế ít nhất 10 mm, thân kẹp song song hoặc hơi chúi về phía khuôn.

• Siết chéo đều bằng cờ lê lực theo bảng 3.4, không siết theo cảm giác.

• Siết kiểm tra lại khi khuôn đạt nhiệt độ làm việc.

Tham khảo thêm 7 biện pháp phòng ngừa tai nạn lao động máy móc.

6. Báo giá kẹp khuôn thẳng Plain Screw Clamp

Giá kẹp khuôn thẳng phụ thuộc cỡ bulong, số lượng và việc mua lẻ hay theo bộ. Cinvico phản hồi trong 30 phút (giờ hành chính) và báo giá trong ngày.

Giá chưa gồm VAT 10%. Bán lẻ từ 1 chiếc. Đơn số lượng có chiết khấu theo thực tế.

Để nhận báo giá nhanh, gửi Cinvico 4 thông tin:

1. Độ rộng rãnh T bàn máy (hoặc ảnh bàn máy).

2. Chiều dày tấm đế khuôn.

3. Lực máy ép (tấn) và số bộ khuôn cần kẹp.

4. Mua lẻ kẹp hay mua đủ bộ kèm bulong.

Cam kết khi mua tại Cinvico:

• Hàng sẵn kho Hoài Đức, giao hàng toàn quốc.

• Hóa đơn VAT đầy đủ cho doanh nghiệp, theo chính sách vận chuyển và chính sách đổi trả.

• Hỗ trợ kỹ thuật đối chiếu cỡ trước khi giao, tránh mua sai cỡ.

Cinvico cũng sản xuất tủ để dụng cụ để lưu kẹp, bulong theo cỡ cạnh máy ép và bàn thao tác làm bàn sửa khuôn.

=> Sản phẩm: PHỤ KIỆN MÁY ÉP NHỰA

7. Câu hỏi thường gặp về kẹp khuôn thẳng

Kẹp khuôn thẳng khác kẹp khuôn cầu thế nào? Kẹp thẳng chỉnh cao bằng vít đỡ, kẹp cầu tự chỉnh bằng chốt xoay. Kẹp thẳng rẻ và bền hơn, kẹp cầu thay khuôn nhanh hơn.

Một khuôn cần bao nhiêu kẹp khuôn thẳng? Tối thiểu 8 kẹp cho một bộ khuôn, 4 kẹp mỗi nửa.

Có mua lẻ được không? Có. Cinvico bán lẻ từ 1 chiếc và bán theo bộ.

Kẹp khuôn thẳng dùng cho máy dập được không? Được, nếu bàn máy có rãnh T đúng cỡ bulong.

Nên dùng bulong cấp bền nào? Tối thiểu 8.8. Máy trên 300 tấn nên dùng 10.9.

Kết luận

Kẹp khuôn thẳng Plain Screw Clamp là lựa chọn bền, chi phí thấp cho khuôn có tấm đế cố định. Chỉ cần gửi cỡ rãnh T, chiều dày tấm đế và lực máy, Cinvico báo giá đủ bộ trong 24 giờ.
