Hàng rào bảo vệ máy

Máy CNC, robot hàn, máy dập trong xưởng chưa có rào chắn trong khi đợt audit ISO 45001 đang đến gần? Hàng rào bảo vệ máy là biện pháp kỹ thuật phải làm trước tiên, trước cả biển cảnh báo và huấn luyện. Bài viết đưa thẳng: cấu tạo từng bộ phận, bảng quy cách, tiêu chuẩn TCVN/ISO phải đạt, cách tính số lượng và mức phạt. Cinvico sản xuất tại xưởng Hoài Đức, báo giá trong 24 giờ.

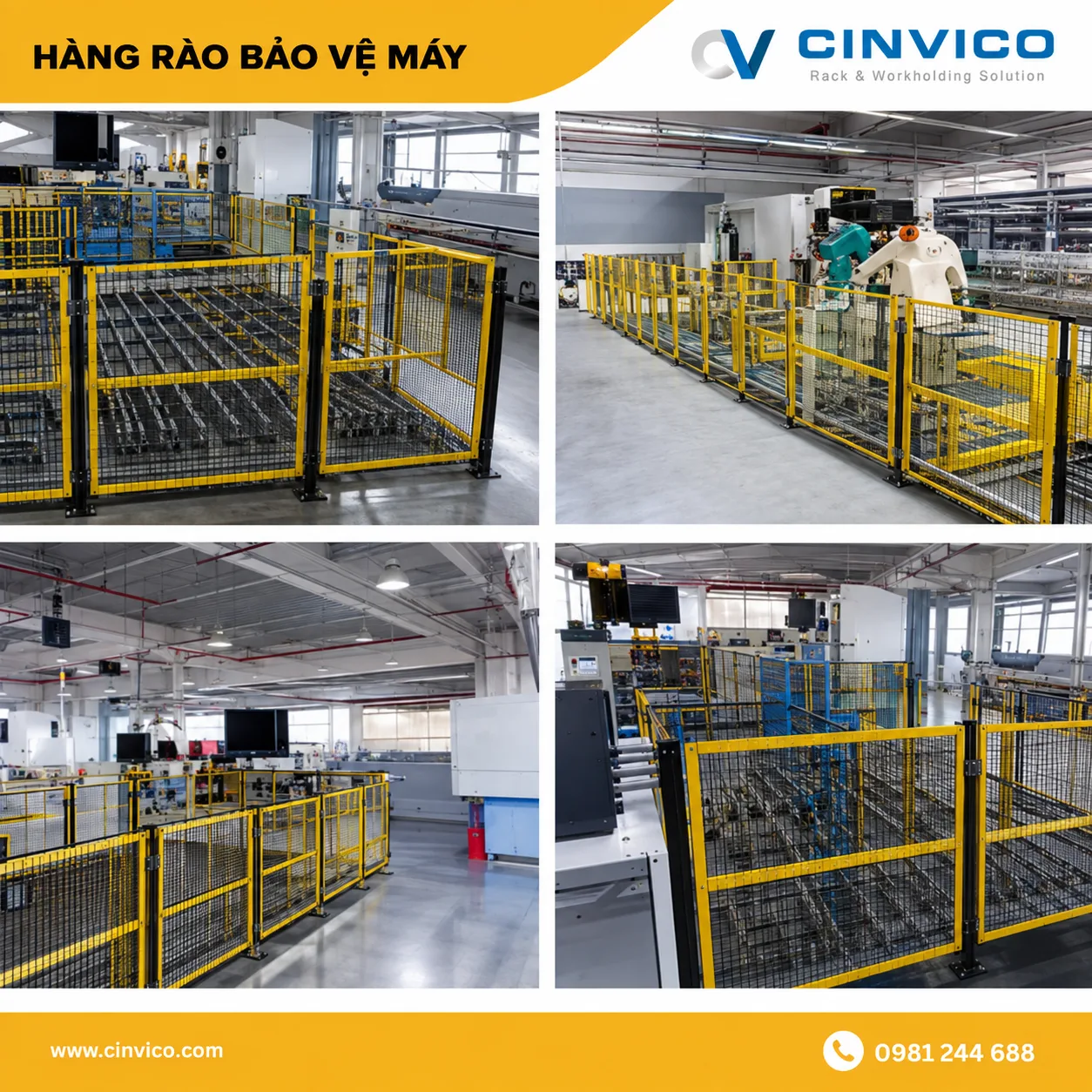

1. Hàng rào bảo vệ máy là gì? Vì sao không thể thay bằng lưới B40?

Hàng rào bảo vệ máy (machine safety fence) là hệ rào chắn cố định hoặc tháo lắp được, dựng quanh vùng nguy hiểm của máy để ngăn người tiếp cận bộ phận chuyển động khi máy đang chạy. Đây là bộ phận che chắn theo định nghĩa của TCVN 9059:2011 (ISO 14120:2002) một chi tiết an toàn có yêu cầu kỹ thuật riêng, không phải vật tư xây dựng.

Nhiều xưởng vẫn dùng lưới B40 hoặc lưới hàng rào khu công nghiệp để quây máy cho nhanh. Cách làm này trượt audit gần như chắc chắn. Lý do rất cụ thể: lưới B40 mắt 50–60 mm nhưng dây mảnh, biến dạng khi va đập; không có chân đế bắt bulong nở; không có cửa liên động; và không có hồ sơ kỹ thuật để đưa vào bộ chứng từ đánh giá rủi ro.

Khác biệt nằm ở mục đích sử dụng. Hàng rào công nghiệp quanh nhà máy chống xâm nhập từ bên ngoài. Còn hàng rào bảo vệ máy chặn chuyển động của tay, chân người vận hành ở khoảng cách tính bằng centimet nên nó bị ràng buộc bởi khoảng cách an toàn, kích thước mắt lưới và cơ cấu khóa cửa.

Bảng 1: Phân biệt hàng rào bảo vệ máy và hàng rào lưới thép thông thường

Nếu nhà máy của bạn cần cả hai loại, Cinvico sản xuất song song: hệ hàng rào công nghiệp cho ranh giới nhà xưởng và hệ hàng rào bảo vệ máy cho từng cụm thiết bị.

=> Sản phẩm: HÀNG RÀO AN TOÀN CINVICO

2. Cấu tạo hàng rào bảo vệ máy gồm những bộ phận nào?

Một bộ hàng rào bảo vệ máy hoàn chỉnh gồm 4 nhóm chi tiết: trụ đứng, tấm panel lưới, chân đế – khớp nối, và cửa cùng cơ cấu khóa. Toàn bộ đều là chi tiết kim loại tấm gia công CNC, nên độ chính xác lắp ghép phụ thuộc trực tiếp vào dung sai cắt và chấn.

2.1. Trụ đứng, chịu toàn bộ tải va đập

Trụ là chi tiết quyết định độ vững của cả hệ. Cinvico dùng thép hộp 50×50 mm hoặc 60×60 mm, dày 1.5–2.0 mm, hoặc nhôm định hình 45×90 mm cho khu vực cần tháo lắp thường xuyên. Trụ được sơn tĩnh điện màu vàng cảnh báo RAL 1023 màu quy ước cho vùng nguy hiểm trong nhà xưởng.

Khoảng cách trụ tiêu chuẩn là 1.000–1.500 mm. Khoảng cách càng ngắn, hệ càng cứng nhưng chi phí càng cao. Với khu vực có xe nâng hoạt động, Cinvico khuyến nghị bổ sung trụ dày 2.0 mm và thanh chống va ở cao độ 400 mm.

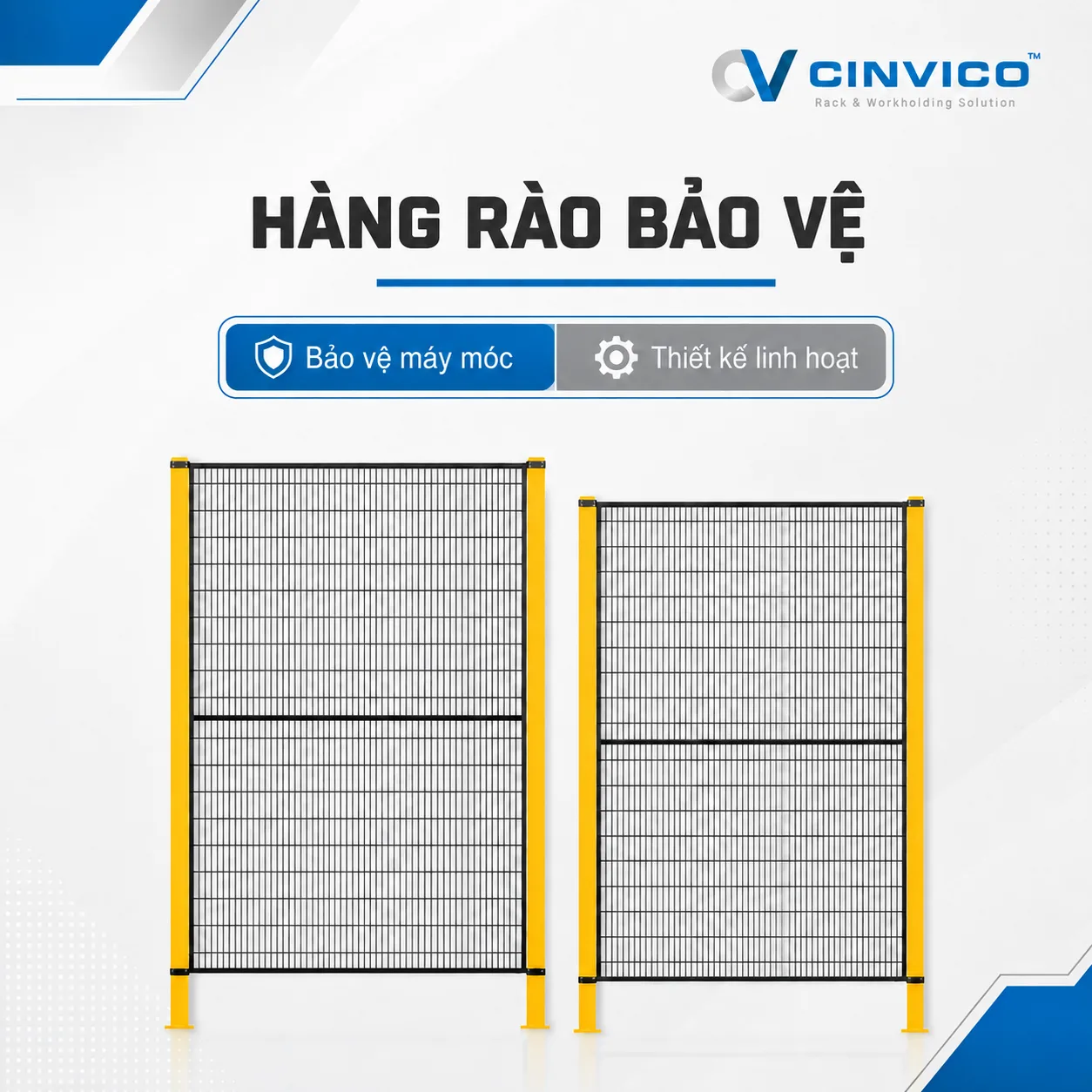

2.2. Tấm panel lưới, quyết định khoảng cách an toàn

Panel là tấm lưới chắn an toàn bằng lưới thép hàn, khung viền thép hộp 20×20 mm hoặc 25×25 mm, sơn tĩnh điện đen RAL 9005 để tạo tương phản với trụ vàng. Đây không phải lựa chọn thẩm mỹ: cặp màu vàng – đen giúp người vận hành nhận diện ranh giới vùng nguy hiểm ngay cả trong điều kiện ánh sáng kém.

Kích thước mắt lưới là thông số kỹ thuật quan trọng nhất của panel. Mắt lưới càng nhỏ, hàng rào càng được phép đặt gần máy. Mắt lưới lớn buộc phải lùi rào ra xa tốn diện tích sàn. Cinvico sản xuất mắt lưới từ 20×50 mm đến 50×200 mm, dây thép Ø3–5 mm.

Với máy phát sinh phoi, tia hàn hoặc mảnh văng, panel lưới đơn thuần không đủ. Cần bổ sung tấm tôn đặc hoặc tấm polycarbonate ở phần chân rào cao 400–600 mm. Cinvico gia công cả hai dạng trên cùng một khung panel.

2.3. Chân đế và khớp nối, phần hay bị làm ẩu nhất

Chân đế là tấm thép dày 6–8 mm, khoan 4 lỗ bắt bulong nở M10–M12 xuống nền bê tông. Đây là chi tiết hay bị cắt giảm nhất khi mua hàng giá rẻ chân đế mỏng 3 mm sẽ cong sau vài lần va chạm xe nâng, kéo theo cả trụ nghiêng.

Khớp nối dạng kẹp cho phép lắp panel vào trụ mà không cần hàn tại hiện trường. Ưu điểm rất thực tế: khi nhà máy đổi layout dây chuyền, đội bảo trì tự tháo và ghép lại trong vài giờ, không cần gọi nhà thầu.

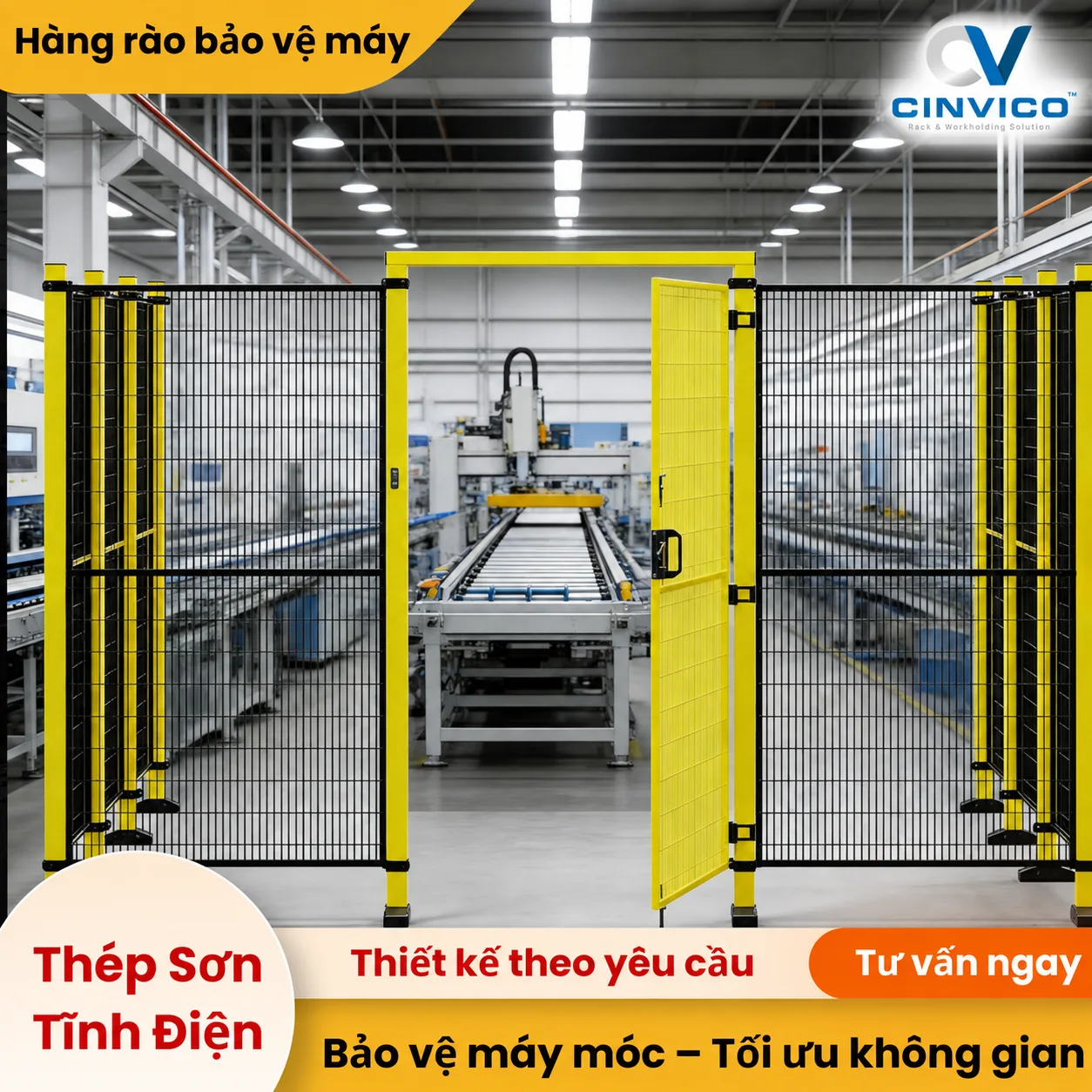

2.4. Cửa và khóa liên động, điểm audit hay soi nhất

Cửa là chỗ duy nhất người được phép đi vào vùng nguy hiểm, nên cũng là chỗ đánh giá viên kiểm tra kỹ nhất. Cinvico làm 3 dạng: cửa bản lề mở một cánh, cửa mở hai cánh cho khu vực đưa pallet, và cửa trượt cho lối đi hẹp.

Riêng cơ cấu khóa, TCVN 9058:2011 (ISO 14119) yêu cầu khóa liên động an toàn: khi cửa mở, máy phải dừng; khi máy chưa dừng hẳn, cửa phải bị khóa. Cinvico gia công phần cơ khí và bố trí sẵn vị trí lắp công tắc an toàn để bộ phận điện của nhà máy đấu nối vào mạch dừng khẩn cấp.

Phần tủ điều khiển đi kèm mạch an toàn, Cinvico cũng sản xuất trọn bộ tham khảo thêm các sự cố tủ điện thường gặp để tránh lỗi khi tích hợp.

=> Sản phẩm: TỦ ĐIỆN CÔNG NGHIỆP

3. Thông số kỹ thuật hàng rào bảo vệ máy Cinvico

Bảng dưới là quy cách tiêu chuẩn Cinvico đang sản xuất. Mọi kích thước đều làm được theo yêu cầu bảng này để bạn có mốc đối chiếu khi so báo giá giữa các nhà cung cấp.

Bảng 2: Quy cách tiêu chuẩn hàng rào bảo vệ máy Cinvico

Độ chính xác ±0.1 mm khi cắt laser kim loại tấm là lý do panel Cinvico ghép vào trụ không bị vênh khe. Với hệ rào dài 30–50 m, sai số tích lũy vài milimet mỗi mối ghép sẽ khiến đoạn cuối lệch hàng chục milimet.

4. Hàng rào bảo vệ máy phải đạt tiêu chuẩn nào?

Có 5 tiêu chuẩn Việt Nam và quốc tế chi phối trực tiếp thiết kế hàng rào bảo vệ máy. Đây là phần hầu hết nhà cung cấp bỏ qua, nhưng lại là thứ đánh giá viên ISO 45001 hỏi đầu tiên.

Bảng 3: Tiêu chuẩn áp dụng cho hàng rào bảo vệ máy tại Việt Nam

Danh mục tiêu chuẩn quốc gia về an toàn máy đang có hiệu lực được Viện Khoa học An toàn và Vệ sinh lao động công bố. Điểm cần nhớ: các tiêu chuẩn này là TCVN chuyển dịch từ ISO, nên hồ sơ thiết kế viện dẫn TCVN vẫn được công ty mẹ Nhật/Hàn chấp nhận khi đối chiếu sang ISO tương ứng.

Cinvico bàn giao kèm bộ hồ sơ: bản vẽ layout 2D, bản vẽ chi tiết panel và trụ, chứng chỉ vật liệu, biên bản nghiệm thu lắp đặt. Bộ này đưa thẳng vào hồ sơ đánh giá rủi ro của bộ phận EHS.

>>> XEM THÊM: VỎ CÁCH ÂM MÁY ÉP THỦY LỰC

5. Cách chọn hàng rào bảo vệ máy đúng cho từng loại máy

Chọn hàng rào bảo vệ máy thực chất là quyết định 3 con số: chiều cao rào, kích thước mắt lưới và khoảng cách từ rào tới vùng nguy hiểm. Ba con số này ràng buộc lẫn nhau sửa một cái là phải tính lại hai cái còn lại.

5.1. Chọn chiều cao theo mức rủi ro

Chiều cao càng thấp thì rào càng phải đặt xa máy, vì người có thể vươn tay qua đỉnh rào. Đây là nguyên tắc gốc của ISO 13857:2008.

Bảng 4: Chọn chiều cao hàng rào bảo vệ máy theo loại thiết bị

5.2. Chọn mắt lưới theo khoảng cách an toàn

Nguyên tắc: lỗ lưới càng lớn thì tay càng luồn vào sâu, nên rào phải lùi ra xa vùng nguy hiểm. ISO 13857:2008 lập bảng tra cụ thể cho từng cỡ lỗ. Dưới đây là các mốc thường dùng nhất trong nhà xưởng.

Bảng 5: Tương quan mắt lưới và khoảng cách rào tới vùng nguy hiểm (trích lược)

Bảng trên là bản trích lược để định hướng nhanh. Khi khảo sát, kỹ sư Cinvico tra bảng đầy đủ của ISO 13857:2008 theo đúng dạng lỗ (vuông, tròn, khe dài) và ghi vào bản vẽ bàn giao.

Ứng dụng thực tế: với hàng rào bảo vệ máy CNC đặt sát máy do xưởng chật, phải chọn mắt lưới nhỏ 20×50 mm. Ngược lại, khu vực hàng rào bảo vệ robot có sẵn 1.5 m khoảng trống thì dùng mắt 50×200 mm vừa rẻ vừa thoáng để quan sát.

5.3. Bố trí cửa và lối tiếp cận

Cửa đặt sai chỗ khiến công nhân trèo rào lỗi này xuất hiện trong phần lớn biên bản đánh giá nội bộ. Ba nguyên tắc Cinvico áp dụng khi khảo sát:

• Đặt cửa theo đường đi thật, không theo bản vẽ đẹp. Quan sát lối công nhân đang đi để nạp phôi, lấy thành phẩm, vệ sinh máy.

• Mỗi khu vực khép kín cần tối thiểu 1 cửa thoát. Khu vực dài trên 10 m nên có 2 cửa ở hai đầu.

• Cửa bảo trì tách riêng cửa vận hành. Cửa bảo trì gắn khóa chìa, chỉ kỹ thuật viên có quyền mở.

Nếu dây chuyền có băng tải xuyên qua hàng rào, cần làm ô chờ với tấm chắn xếp lớp thay vì để hở. Cinvico gia công đồng bộ cả băng tải con lăn và ô chờ khớp nhau đúng cao độ.

6. Ứng dụng hàng rào bảo vệ máy theo từng ngành sản xuất

Cùng là hàng rào an toàn máy móc nhưng cấu hình đổi hẳn theo ngành. Bảng dưới tổng hợp cấu hình Cinvico thường triển khai.

Bảng 6: Cấu hình hàng rào bảo vệ máy theo ngành

Với máy dập và máy ép, hàng rào thường đi kèm giải pháp chống ồn vì mức ồn vượt ngưỡng 85 dB(A) theo QCVN 24:2016/BYT. Cinvico xử lý cả hai hạng mục trong cùng một gói.

=> Sản phẩm: HỘP CHỐNG ỒN CÔNG NGHIỆP

7. Báo giá hàng rào bảo vệ máy phụ thuộc những yếu tố nào?

Giá hàng rào bảo vệ máy được tính theo mét dài hệ rào, không tính theo bộ. Cùng một chiều dài 20 m, chênh lệch giữa hai báo giá có thể lên tới 60% toàn bộ nằm ở 5 yếu tố dưới đây.

Bảng 7: 5 yếu tố quyết định báo giá hàng rào bảo vệ máy

7.1. Công thức tính nhanh số lượng vật tư

Trước khi gọi báo giá, bạn nên tự ước lượng để biết con số nhà cung cấp đưa ra có hợp lý không. Ba công thức đủ dùng:

• Số panel = Chiều dài hệ rào (m) ÷ Chiều rộng panel (m), làm tròn lên.

• Số trụ = Số panel + Số đoạn thẳng độc lập, cộng thêm 1 trụ cho mỗi góc rẽ.

• Số chân đế = Số trụ, mỗi chân đế cần 4 bulong nở M10 hoặc M12.

Ví dụ thực tế: quây một cụm robot hàn thành hình chữ nhật 6 m × 4 m, dùng panel rộng 1.5 m, có 1 cửa rộng 1.5 m.

• Chu vi cần rào = (6 + 4) × 2 = 20 m. Trừ 1.5 m cho cửa → 18.5 m panel.

• Số panel = 18.5 ÷ 1.5 = 12.3 → 13 panel (1 tấm cắt hụt tại chỗ).

• Số trụ = 13 panel + 4 góc + 2 trụ cửa ≈ 17 trụ, kèm 17 chân đế và 68 bulong nở.

Có con số này, bạn so báo giá giữa các nhà cung cấp trên cùng một mặt bằng. Cinvico gửi bảng bóc tách vật tư chi tiết kèm báo giá bạn thấy rõ từng dòng, không gộp thành một cục "trọn gói".

Cinvico báo giá hàng rào bảo vệ máy trong 24 giờ kể từ khi nhận layout hoặc ảnh hiện trạng. Giá xuất xưởng, chưa gồm VAT 10%; đơn từ 30 m dài có mức chiết khấu riêng.

>>> XEM THÊM: BẢNG GIÁ KỆ KHO HÀNG CHI TIẾT TỪNG LOẠI

8. Không lắp hàng rào bảo vệ máy bị phạt bao nhiêu?

Đây là phần ít nhà cung cấp nào nói, nhưng lại là lập luận mạnh nhất khi bộ phận EHS trình xin ngân sách. Nghị định 12/2022/NĐ-CP quy định mức phạt cụ thể, và mức phạt với tổ chức bằng 2 lần mức phạt cá nhân (Điều 6 khoản 1).

Bảng 8: Mức phạt liên quan đến che chắn máy theo Nghị định 12/2022/NĐ-CP

So sánh đơn giản: chi phí một hệ hàng rào bảo vệ máy 20 m dài thường thấp hơn nhiều so với một lần bị xử phạt chưa kể chi phí gián đoạn sản xuất khi bị yêu cầu ngừng máy để khắc phục.

Với nhà máy FDI, rủi ro lớn hơn không nằm ở tiền phạt mà ở Corrective Action Request từ công ty mẹ, hoặc bị khách hàng cuối đánh trượt trong đợt audit supplier.

9. Quy trình đặt hàng và 5 sai lầm thường gặp

Cinvico triển khai hàng rào bảo vệ máy theo 5 bước, tổng thời gian 12–20 ngày tùy khối lượng. Trường hợp gấp do sắp audit, Cinvico rút xuống 7–10 ngày với phụ phí sản xuất ưu tiên.

9.1. Quy trình 5 bước

• Bước 1: Khảo sát hiện trường (miễn phí, trong 48 giờ). Kỹ sư đo layout thực tế, xác định vùng nguy hiểm và lối đi.

• Bước 2: Bản vẽ và báo giá (24 giờ sau khảo sát). Layout 2D, chi tiết panel, bảng bóc tách vật tư.

• Bước 3: Sản xuất tại xưởng Hoài Đức (7–12 ngày). Cắt laser, chấn gấp, hàn, sơn tĩnh điện.

• Bước 4: Lắp đặt tận nơi (1–3 ngày). Đội thi công tuân thủ nội quy và bảo hộ của nhà máy.

• Bước 5: Nghiệm thu và bàn giao hồ sơ. Bản vẽ hoàn công, chứng chỉ vật liệu, biên bản nghiệm thu.

Toàn bộ khâu tạo hình do Cinvico tự làm từ chấn gấp kim loại tới hàn và sơn nên tiến độ không phụ thuộc bên thứ ba. Xem thêm quy trình gia công kim loại tấm và dịch vụ lắp đặt máy móc thiết bị của Cinvico.

9.2. Năm sai lầm khiến hàng rào vừa lắp đã phải sửa

• Đo layout trên bản vẽ thiết kế thay vì đo thực tế. Nhà xưởng sau vài năm luôn lệch so với bản vẽ gốc vì thêm tủ điện, đường ống, giá kệ.

• Quên chừa không gian mở cửa tủ điện và bảo trì máy. Rào lắp xong, kỹ thuật viên không mở được nắp máy buộc phải cắt rào.

• Chọn mắt lưới lớn cho vị trí sát máy. Tiết kiệm được ít tiền vật tư nhưng trượt điều kiện khoảng cách an toàn của ISO 13857.

• Bỏ qua khóa liên động ở cửa. Hàng rào kín tuyệt đối nhưng cửa mở được khi máy đang chạy thì vẫn bị ghi non-conformance.

• Để khe hở chân rào quá lớn. Khe trên 200 mm cho phép luồn chân vào lỗi hay gặp ở nền xưởng không phẳng.

Cả 5 lỗi trên đều phát hiện được ở bước khảo sát. Đó là lý do Cinvico không báo giá qua điện thoại cho dự án trên 10 m dài phải xuống hiện trường đo trước.

ĐẶT HÀNG HÀNG RÀO BẢO VỆ MÁY TẠI CINVICO

Bạn đang cần hàng rào bảo vệ máy cho dây chuyền CNC, robot hoặc máy dập trong nhà xưởng?

Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội:

• Khảo sát hiện trường miễn phí trong 48 giờ, báo giá trong 24 giờ

• Sản xuất theo yêu cầu: chiều cao, mắt lưới, vật liệu, màu RAL

• Cắt laser ±0.1 mm, chấn gấp ±0.3 mm, sơn tĩnh điện tại xưởng

• Giao 7–15 ngày, lắp đặt tận nơi toàn miền Bắc

• Bàn giao đủ hồ sơ kỹ thuật phục vụ audit ISO 45001 / ISO 14001

=> Xem sản phẩm: HÀNG RÀO AN TOÀN | HÀNG RÀO CÔNG NGHIỆP
Liên hệ / Zalo báo giá: 0981.244.688

10. Kết luận

Chọn hàng rào bảo vệ máy không phải là chọn cái rào đẹp nhất, mà là chốt đúng ba con số: chiều cao theo mức rủi ro, mắt lưới theo khoảng cách an toàn ISO 13857, và độ dày thép theo môi trường vận hành. Thêm cửa liên động đúng TCVN 9058:2011 là đủ điều kiện qua audit.

Khi so báo giá, hãy yêu cầu nhà cung cấp ghi rõ chiều cao, độ dày thép, quy cách mắt lưới và tách riêng dòng cửa. Ba thông số đó chênh nhau một chút là giá chênh vài chục phần trăm.

Hàng rào bảo vệ máy do Cinvico sản xuất được gia công trọn khâu tại xưởng Hoài Đức, kèm bộ hồ sơ kỹ thuật đầy đủ. Gửi layout hoặc ảnh hiện trạng qua Zalo 0981.244.688, bạn nhận báo giá trong 24 giờ. Xem thêm toàn bộ sản phẩm kim loại tấm Cinvico đang sản xuất.

11. Câu hỏi thường gặp về hàng rào bảo vệ máy

Hàng rào bảo vệ máy có bắt buộc kiểm định không?
Không. Hàng rào không nằm trong danh mục máy, thiết bị có yêu cầu nghiêm ngặt phải kiểm định. Nhưng nhà máy vẫn phải chứng minh hàng rào đáp ứng TCVN 9059:2011 và ISO 13857 bằng bản vẽ, spec kỹ thuật và biên bản nghiệm thu khi bị đánh giá.

Chiều cao 1.400 mm có đủ đạt chuẩn không?
Đủ trong một số trường hợp rủi ro thấp, nhưng khi đó rào phải đặt xa vùng nguy hiểm hơn đáng kể theo bảng tra của ISO 13857:2008. Với xưởng chật, chọn 1.800–2.000 mm thường tiết kiệm diện tích sàn hơn.

Có tháo lắp lại được khi nhà máy đổi layout không?
Được. Hệ rào Cinvico dùng khớp nối dạng kẹp và chân đế bắt bulong nở, không hàn cố định tại hiện trường. Đội bảo trì của nhà máy tự tháo, di chuyển và lắp lại; tỷ lệ tái sử dụng vật tư gần như toàn bộ.

Cinvico có nhận đơn nhỏ dưới 10 mét dài không?
Có. Cinvico nhận cả đơn quây một máy đơn lẻ. Với đơn dưới 10 m dài, bạn có thể gửi ảnh hiện trạng và kích thước qua Zalo để nhận báo giá mà không cần khảo sát.

Cần gấp trước đợt audit thì bao lâu có hàng?
 Trường hợp gấp, Cinvico rút ngắn còn 7–10 ngày từ lúc chốt bản vẽ tới lắp đặt xong, kèm phụ phí sản xuất ưu tiên. Bộ hồ sơ kỹ thuật bàn giao ngay trong ngày nghiệm thu để bộ phận EHS kịp đưa vào hồ sơ đánh giá.
