BĂNG TẢI CON LĂN LÀ GÌ? CẤU TẠO, ƯU ĐIỂM VÀ PHÂN LOẠI

Đang thiết kế line sản xuất hay muốn bỏ khâu khuân vác thủ công giữa các công đoạn nhưng chưa rõ băng tải con lăn là gì, có mấy loại, chọn tải trọng ra sao và giá bao nhiêu? Chọn sai một chi tiết nhỏ như bước con lăn thôi cũng đủ khiến hàng kẹt, dừng chuyền và trễ đơn. Bài viết trả lời thẳng: định nghĩa, cấu tạo, nguyên lý, phân loại, thông số kỹ thuật, cách chọn đúng và bảng báo giá băng tải con lăn. Cinvico sản xuất trực tiếp tại xưởng Hoài Đức, Hà Nội, báo giá trong 24 giờ, lắp đặt tận nơi toàn miền Bắc.

1. Băng tải con lăn là gì?

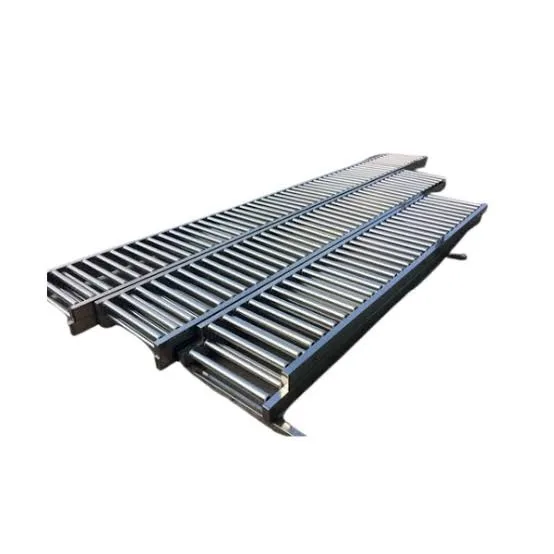

Băng tải con lăn (tiếng Anh: roller conveyor) là thiết bị vận chuyển gồm một dãy con lăn hình trụ lắp song song, cách đều nhau trên khung, giúp dịch chuyển hàng hóa có đáy phẳng từ vị trí này sang vị trí khác. Đây là câu trả lời ngắn gọn cho câu hỏi băng tải con lăn là gì mà kỹ sư và chủ xưởng thường tra khi bắt đầu bố trí dây chuyền.

Khác với băng tải dây (belt) dùng một tấm băng liền trải trên mặt, băng tải con lăn để hàng lăn trực tiếp trên các con lăn. Nhờ vậy băng tải con lăn có ma sát thấp, ít bám bụi, dễ ghép nối và mở rộng. Sản phẩm còn được gọi là con lăn băng tải hoặc bàn con lăn.

Băng tải con lăn phù hợp nhất với thùng carton, khay nhựa, pallet, hộp linh kiện những vật có đáy cứng và phẳng. Nếu bạn còn phân vân giữa các dòng băng tải cho từng loại hàng, tham khảo thêm bài vận chuyển linh kiện nên dùng loại băng tải nào để so sánh trước khi quyết định.

2. Cấu tạo băng tải con lăn gồm những bộ phận nào?

Cấu tạo băng tải con lăn gồm 4 nhóm bộ phận chính: con lăn, khung đỡ, chân đế và (với dòng chủ động) hệ truyền động. Mỗi bộ phận quyết định độ bền, tải trọng và độ êm khi băng tải con lăn vận hành, nên cần hiểu rõ trước khi chọn mua.

Trong cấu tạo băng tải con lăn, con lăn là chi tiết mòn nhanh nhất và ảnh hưởng trực tiếp tới tải trọng. Muốn chọn đúng đường kính, độ dày và chiều dài con lăn, bạn nên xem kích thước tiêu chuẩn con lăn băng tải; còn khi con lăn hỏng sau thời gian dùng, tham khảo cách thay thế con lăn băng tải để không phải thay cả hệ.

3. Nguyên lý hoạt động của băng tải con lăn

Nguyên lý hoạt động của băng tải con lăn dựa trên chuyển động quay của con lăn để dịch chuyển hàng. Băng tải con lăn có hai cơ chế: dùng trọng lực (không động cơ) và dùng truyền động (có motor).

• Băng tải con lăn trọng lực: hàng di chuyển nhờ lực đẩy tay của công nhân trên mặt ngang, hoặc tự trôi khi tuyến đặt nghiêng nhẹ 2–5 độ. Con lăn quay tự do trên vòng bi nên ma sát rất thấp.

• Băng tải con lăn truyền động: motor giảm tốc kéo xích hoặc đai làm con lăn chủ động quay, đẩy hàng đi với tốc độ ổn định. Phù hợp tuyến dài, tải nặng hoặc cần đồng bộ với dây chuyền tự động.

Yếu tố quyết định để băng tải con lăn chạy êm là chất lượng vòng bi, độ đồng tâm của trục và bước con lăn hợp lý luôn có tối thiểu 3 con lăn cùng đỡ một kiện hàng.

4. Các loại băng tải con lăn phổ biến hiện nay

Các loại băng tải con lăn được chia theo 3 tiêu chí: cơ chế vận hành, vật liệu con lăn và hình dạng tuyến. Nắm được cách phân loại băng tải con lăn giúp bạn khoanh vùng đúng loại cần cho xưởng.

4.1. Phân loại theo cơ chế vận hành

Theo cơ chế, có băng tải con lăn trọng lực và băng tải con lăn truyền động. Loại trọng lực chi phí thấp, không tốn điện, hợp tuyến ngắn và thao tác tay. Loại truyền động (motor, xích, đai) cho tuyến dài, tải nặng và tự động hóa cao, nhưng đầu tư và vận hành tốn hơn.

4.2. Phân loại theo vật liệu con lăn

Vật liệu con lăn quyết định băng tải con lăn hợp với môi trường nào:

• Con lăn thép mạ kẽm: chịu tải cao, giá hợp lý, phổ biến trong kho và cơ khí. Thép mạ kẽm nhúng nóng thường theo tiêu chuẩn JIS G 3302 (mác SGCC).

• Con lăn inox: chống gỉ, dùng cho môi trường ẩm, thực phẩm, dược, phòng sạch; phổ biến là inox 304.

• Con lăn nhựa PVC: nhẹ, êm, chống ăn mòn, hợp hàng nhẹ và dây chuyền lắp ráp điện tử.

• Con lăn bọc cao su/PU: tăng ma sát, chống trượt và chống xước bề mặt sản phẩm.

Với nhà máy có môi trường ẩm hoặc yêu cầu vệ sinh, hãy xem chi tiết băng tải con lăn inox; còn dây chuyền hàng nhẹ, cần êm và chống tĩnh điện thì tham khảo vai trò của băng tải con lăn nhựa PVC trong công nghiệp.

4.3. Phân loại theo hình dạng tuyến

Theo hình dạng, có băng tải con lăn thẳng, con lăn cong (đổi hướng 30–180 độ), con lăn xếp di động (co giãn linh hoạt khi bốc xếp) và con lăn xoắn ốc (chuyển hàng lên/xuống tầng). Với tuyến tải nặng cần dẫn động chắc chắn, nhiều xưởng chọn băng tải con lăn xích.

Muốn hiểu sâu cơ cấu dẫn động chịu tải lớn, bạn có thể xem thêm cấu tạo băng tải con lăn xích để so với dòng truyền động đai.

=> Sản phẩm: BĂNG TẢI CON LĂN

5. Ưu điểm và hạn chế của băng tải con lăn

Ưu điểm băng tải con lăn là bền, vận hành êm, chi phí thấp và dễ mở rộng; hạn chế là kén loại hàng. Hiểu cả hai mặt của băng tải con lăn giúp bạn tránh mua sai ngay từ đầu.

• Băng tải con lăn có độ bền cao, ma sát và tiếng ồn thấp nhờ con lăn quay trên vòng bi.

• Chi phí đầu tư và vận hành thấp, đặc biệt dòng băng tải con lăn trọng lực không tốn điện.

• Dễ ghép nối, mở rộng, tháo lắp thuận tiện khi thay đổi layout xưởng.

• Giảm khuân vác thủ công, tăng năng suất và giảm hư hỏng hàng hóa.

Hạn chế cần biết: băng tải con lăn không hợp hàng quá nhỏ, quá mềm hoặc đáy không phẳng (bao mềm, túi, sản phẩm rời) vì hàng dễ kẹt giữa các con lăn. Với nhóm hàng này nên chuyển sang băng tải dây hoặc băng tải mặt nhựa.

6. Ứng dụng của băng tải con lăn trong sản xuất

Ứng dụng băng tải con lăn trải rộng khắp các ngành cần luân chuyển hàng có đáy phẳng. Dưới đây là những lĩnh vực dùng băng tải con lăn nhiều nhất.

• Kho vận & logistics: băng tải con lăn phân loại, xuất nhập thùng carton, kết nối khu soạn hàng và cửa xuất.

• Điện tử, linh kiện: băng tải con lăn chuyền khay linh kiện giữa các trạm lắp ráp, êm và chống tĩnh điện.

• Thực phẩm, đồ uống: dùng con lăn inox dễ vệ sinh, chịu ẩm và hóa chất tẩy rửa.

• Cơ khí, ô tô: băng tải con lăn vận chuyển phôi, chi tiết nặng giữa các công đoạn gia công.

• Dược phẩm & chuyển phát: chuyền hộp thuốc, bưu kiện trong dây chuyền đóng gói.

Băng tải con lăn thường đi cùng bàn thao tác cơ khí để tạo trạm làm việc hoàn chỉnh, giúp công nhân thao tác ngay trên tuyến hàng đang chạy.

>>> XEM THÊM: VẬN CHUYỂN LINH KIỆN NÊN DÙNG BĂNG TẢI NÀO

7. Thông số kỹ thuật băng tải con lăn cần quan tâm

Thông số kỹ thuật băng tải con lăn quyết định băng có tải nổi hàng của bạn hay không. Khi lấy báo giá băng tải con lăn, hãy yêu cầu ghi rõ các thông số dưới đây thay vì chỉ nói chung chung.

Lưu ý: số liệu trên là dải tham khảo phổ biến trên thị trường; thông số thực tế do tải trọng và môi trường của bạn quyết định. Cinvico sản xuất băng tải con lăn theo yêu cầu nên có thể tùy biến từng thông số.

8. Cách chọn băng tải con lăn phù hợp với nhu cầu

Cách chọn băng tải con lăn đúng gói gọn trong 4 bước: xác định tải trọng, chọn đường kính và bước con lăn, chọn vật liệu theo môi trường, rồi chọn cơ chế trọng lực hay truyền động. Làm đúng thứ tự này tránh mua thừa hoặc thiếu tải.

8.1. Xác định tải trọng và đặc điểm hàng cho băng tải con lăn

Bắt đầu từ kiện hàng nặng nhất và đo kích thước đáy. Hàng phải có đáy cứng, phẳng, dài hơn 2 lần bước con lăn. Ghi lại khối lượng, kích thước và số kiện/giờ để làm cơ sở tính tải trọng/mét cho băng tải con lăn.

8.2. Chọn đường kính và bước con lăn cho băng tải con lăn

Hàng nhẹ dưới 30 kg dùng con lăn ø38–ø50 mm; hàng nặng chọn ø60–ø76 mm. Nguyên tắc bất di bất dịch: luôn có tối thiểu 3 con lăn cùng đỡ một kiện, nên bước con lăn phải nhỏ hơn 1/3 chiều dài đáy hàng.

8.3. Chọn vật liệu theo môi trường

• Môi trường ẩm, thực phẩm, hóa chất: chọn con lăn inox 304.

• Kho, cơ khí, tải nặng: chọn thép mạ kẽm (JIS G 3302).

• Hàng nhẹ, cần êm, chống tĩnh điện: chọn nhựa PVC.

• Chống trượt, chống xước bề mặt: chọn con lăn bọc cao su/PU.

8.4. Chọn cơ chế trọng lực hay truyền động

Tuyến ngắn dưới 6 m, tải vừa, thao tác tay thì chọn băng tải con lăn trọng lực để tiết kiệm. Tuyến dài, tải nặng, cần chạy liên tục và đồng bộ dây chuyền thì chọn băng tải con lăn truyền động motor. Nếu có đoạn nghiêng hoặc đổi hướng, kết hợp thêm con lăn cong và đoạn dốc trọng lực.

8.5. Sai lầm thường gặp khi chọn băng tải con lăn

Chọn sai một thông số nhỏ có thể khiến cả tuyến kẹt hàng, dừng chuyền và trễ đơn, cái giá lớn hơn nhiều so với tiền tiết kiệm ban đầu. Bốn lỗi hay gặp:

• Chọn bước con lăn quá thưa khiến hàng nhỏ bị kẹt hoặc chúi.

• Bỏ qua dung sai tải trọng, chọn sát mức tối đa nên nhanh hỏng vòng bi.

• Dùng con lăn thép cho môi trường ẩm dẫn tới gỉ sét, nhiễm bẩn hàng.

Ham rẻ mua lại băng tải con lăn cũ không rõ nguồn gốc: vòng bi rơ, con lăn cong vênh, tốn chi phí sửa nhiều hơn. Nếu vẫn cân nhắc phương án này, đọc kỹ có nên dùng băng tải con lăn cũ trước khi xuống tiền.

=> Sản phẩm: CON LĂN BĂNG TẢI

9. Vì sao nên đặt băng tải con lăn tại Cinvico?

Cinvico là xưởng gia công kim loại tấm tại Hoài Đức, Hà Nội, sản xuất trực tiếp băng tải con lăn và con lăn băng tải theo yêu cầu. Vì làm chủ từ khâu cắt laser, chấn gấp tới lắp ráp nên Cinvico tùy biến được kích thước, tải trọng, vật liệu và báo giá nhanh.

Bạn đang cần băng tải con lăn cho line sản xuất hoặc kho hàng?

• Báo giá trong 24 giờ, giá xuất xưởng không qua trung gian.

• Sản xuất băng tải con lăn theo yêu cầu: kích thước, tải trọng, vật liệu (thép mạ kẽm JIS G 3302, inox 304, nhựa PVC).

• Giao hàng 7–15 ngày, lắp đặt tận nơi toàn miền Bắc, xuất hóa đơn VAT đầy đủ.

• Cắt laser dung sai ±0,1mm, chấn gấp ±0,3mm cho con lăn và khung chuẩn xác.

=> Sản phẩm: BĂNG TẢI CON LĂN

Xem thêm dải con lăn băng tải các loại hoặc toàn bộ sản phẩm kim loại tấm của Cinvico. Liên hệ / Zalo báo giá: 0981.244.688.

10. Kết luận

Tóm lại, băng tải con lăn là gì đã rõ: đó là giải pháp vận chuyển hàng đáy phẳng vừa bền, êm, vừa tiết kiệm chi phí cho nhà máy và kho. Chọn đúng băng tải con lăn chỉ cần nhớ 3 việc: xác định tải trọng, chọn vật liệu theo môi trường và chọn cơ chế trọng lực hay truyền động cho phù hợp tuyến.

Khi đã chốt được thông số, hãy ưu tiên đơn vị sản xuất trực tiếp để tùy biến đúng nhu cầu và có chứng từ đầy đủ. Băng tải con lăn của Cinvico được làm theo bản vẽ, báo giá trong 24 giờ và lắp đặt tận nơi, liên hệ Zalo 0981.244.688 để nhận tư vấn và báo giá chính xác.

11. Câu hỏi thường gặp (FAQ)

Băng tải con lăn giá bao nhiêu?
Giá băng tải con lăn phụ thuộc vật liệu, tải trọng và chiều dài tuyến; dòng trọng lực rẻ hơn dòng truyền động motor. Liên hệ Cinvico theo bản vẽ để nhận báo giá chính xác (giá xuất xưởng, chưa VAT).

Băng tải con lăn chịu được tải trọng bao nhiêu?
Băng tải con lăn tùy cấu hình chịu phổ biến 30 – 300 kg/mét. Muốn tải nặng hơn, tăng đường kính con lăn (ø60–ø76 mm), giảm bước con lăn và dùng vỏ dày 2–3 mm.

Nên chọn con lăn thép hay inox?
Kho và cơ khí tải nặng chọn thép mạ kẽm cho kinh tế; môi trường ẩm, thực phẩm, dược, phòng sạch chọn inox 304 để chống gỉ và dễ vệ sinh.

Băng tải con lăn trọng lực khác truyền động thế nào?
Băng tải con lăn trọng lực không dùng động cơ, hàng lăn nhờ đẩy tay hoặc mặt nghiêng, chi phí thấp. Loại truyền động có motor kéo con lăn chủ động, hợp tuyến dài, tải nặng và tự động hóa.

Khoảng cách con lăn bao nhiêu là hợp lý?
Với băng tải con lăn, bước con lăn nên nhỏ hơn 1/3 chiều dài đáy kiện hàng, thường 75 – 150 mm, để luôn có ít nhất 3 con lăn cùng đỡ một kiện.
