BẢN VẼ KIM LOẠI TẤM: HƯỚNG DẪN ĐỌC, KÝ HIỆU VÀ QUY TRÌNH GIA CÔNG CHUẨN CÔNG NGHIỆP

Khi bản vẽ kim loại tấm từ bộ phận kỹ thuật hoặc khách hàng FDI chuyển xuống xưởng, chỉ cần đọc sai một ký hiệu đường gấp hay nhầm cấp dung sai là hỏng cả lô sản xuất thiệt hại không chỉ về vật liệu mà còn về tiến độ giao hàng. Bài viết này giải thích đầy đủ cách đọc bản vẽ kỹ thuật kim loại tấm: từ cấu trúc khung tên, ký hiệu chấn gấp, lỗ đột, hàn, đến yêu cầu vật liệu và dung sai theo tiêu chuẩn ISO 2768 và JIS B 0405 ngôn ngữ kỹ thuật đang áp dụng tại hàng nghìn nhà máy Nhật, Hàn, Đài Loan tại Việt Nam.

1. Bản vẽ kim loại tấm là gì và tại sao cần đọc đúng ngay từ đầu?

Bản vẽ kim loại tấm (sheet metal drawing) là tài liệu kỹ thuật mô tả đầy đủ hình dạng, kích thước, vật liệu, dung sai và các yêu cầu gia công của một chi tiết được tạo hình từ tấm kim loại phẳng. Đây là "ngôn ngữ chung" giữa kỹ sư thiết kế và xưởng sản xuất không có bản vẽ chuẩn, không có sản phẩm chuẩn.

1.1. Sheet metal drawing khác gì bản vẽ cơ khí thông thường?

Điểm phân biệt quan trọng nhất: bản vẽ kim loại tấm có thêm thông tin mà bản vẽ chi tiết máy thông thường không có, gồm ba yếu tố:

• Bản vẽ trải phôi (Flat Pattern): Hình chiếu chi tiết ở trạng thái phẳng trước khi gấp, cho biết hình dạng và kích thước tôn cần cắt.

• Bảng gấp (Bend Table): Danh sách từng đường gấp theo thứ tự gia công góc gấp, chiều gấp, bán kính gấp.

• Thông số vật liệu theo JIS/ISO: Mã vật liệu chuẩn Nhật (SPCC, SUS304…) thay vì chỉ ghi chung "thép không gỉ".

Kỹ sư nhận bản vẽ kim loại tấm lần đầu thường bị nhầm ở điểm này đọc kích thước thành phẩm nhưng quên kiểm tra flat pattern, dẫn đến cắt phôi sai toàn bộ.

1.2. Ai cần đọc bản vẽ kim loại tấm?

Trong một nhà máy sản xuất, bản vẽ đi qua tay ít nhất ba nhóm người:

• Kỹ sư IE/Sản xuất: Lên quy trình gia công, xác định nguyên công, tính takt time.

• Vận hành máy (Laser/Chấn/Đột): Lập trình máy, đặt dao chấn, chọn thông số cắt.

• QC/QA: Lập kế hoạch đo kiểm, viết First Article Inspection Report (FAIR).

Ngoài ra, kỹ sư sourcing/purchasing tại các nhà máy FDI người nhận bản vẽ từ công ty mẹ và cần gửi RFQ cho supplier Việt cũng phải đọc đủ để biết đâu là thông số cốt lõi cần truyền đạt. Cinvico nhận gia công kim loại tấm theo bản vẽ từ tất cả các định dạng file phổ biến DWG, DXF, STEP, PDF kỹ thuật.

=> Sản phẩm: KIM LOẠI TẤM

2. Các thành phần bắt buộc trên một bản vẽ kim loại tấm chuẩn

Bản vẽ kim loại tấm chuẩn công nghiệp gồm bốn thành phần chính. Thiếu bất kỳ phần nào, xưởng gia công sẽ phải hỏi lại làm chậm tiến độ toàn bộ dự án.

2.1. Khung tên (Title Block). Đọc đây trước tiên

Khung tên nằm góc dưới bên phải bản vẽ, tập trung mọi thông tin nền để xưởng ra quyết định trước khi đọc bất kỳ kích thước nào:

Lưu ý về phương chiếu: Nhật Bản dùng góc chiếu thứ nhất (First Angle / JIS), Mỹ và một số công ty Đài Loan dùng góc chiếu thứ ba (Third Angle / ANSI). Ký hiệu phân biệt được in ngay trong title block. Đây là lỗi phổ biến nhất khi xưởng Việt nhận bản vẽ từ khách FDI chi tiết làm ra bị đảo ngược hoàn toàn.

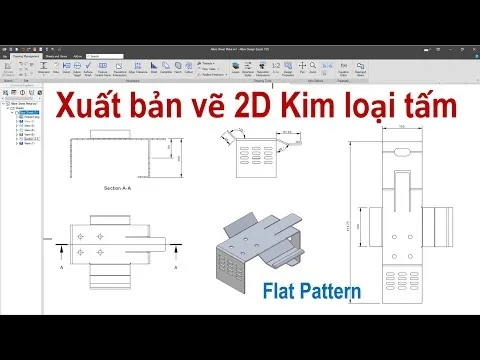

2.2. Bản vẽ chi tiết 2D (Detail Drawing)

Các hình chiếu thể hiện hình dạng và kích thước chi tiết ở trạng thái thành phẩm sau khi đã gấp. Quy ước đọc đường nét:

• Đường liền nét đậm: Cạnh nhìn thấy.

• Đường nét đứt: Cạnh khuất.

• Đường chấm gạch mảnh: Đường trục đối xứng hoặc đường tâm lỗ.

• Kích thước có mũi tên: Kích thước thành phẩm đây là gì bạn đo kiểm sau gia công.

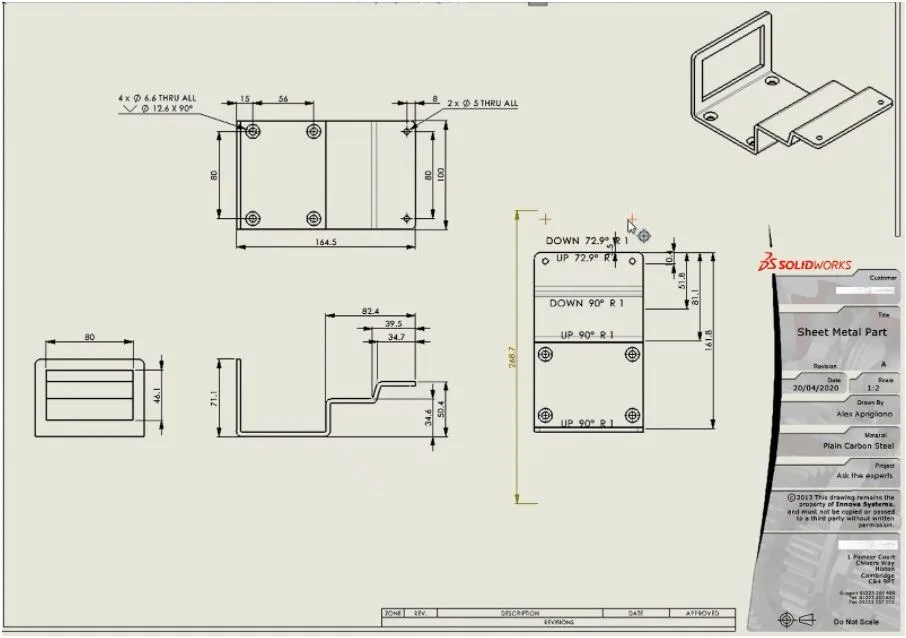

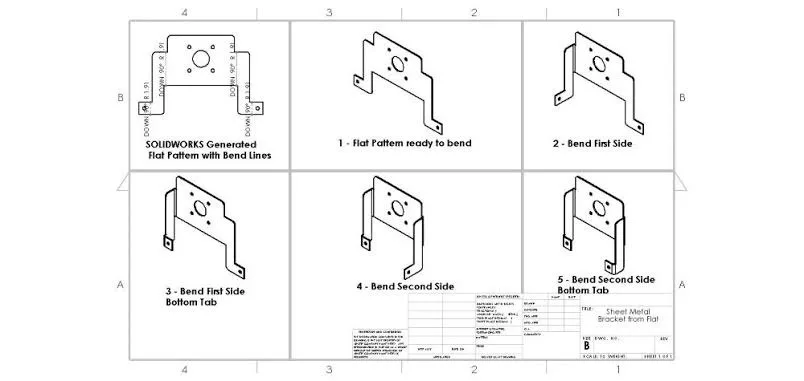

2.3. Bản vẽ trải phôi (Flat Pattern / Blank Drawing)

Đây là hình chiếu quan trọng nhất với xưởng cắt laser kim loại tấm, nhưng lại thường bị người đặt hàng bỏ qua. Flat pattern thể hiện hình dạng tôn ở trạng thái phẳng hoàn toàn trước khi chấn gấp.

Kích thước trên flat pattern ≠ kích thước thành phẩm. Lý do: khi chấn gấp, kim loại bị kéo dài ở vùng bán kính gấp phần dôi ra này gọi là Bend Allowance. Công thức tính:

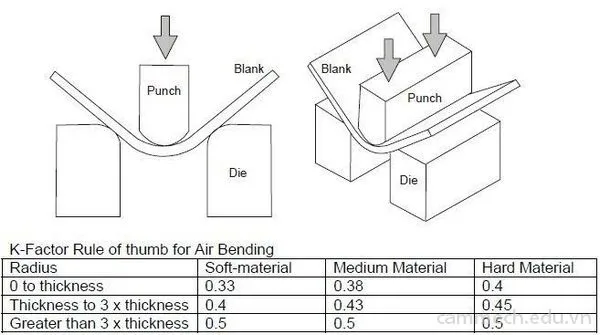

BA = (π/180) × Góc gấp × (R + K × t) Trong đó: R = bán kính gấp, t = độ dày vật liệu, K = hệ số K (thường 0.33–0.50 tùy vật liệu và phương pháp chấn).

Trong thực tế, phần mềm CAD (SolidWorks, Inventor, CATIA) tự tính và xuất flat pattern. Xưởng nhận file DXF rồi nạp thẳng vào máy laser không cần tự tính lại. Tuy nhiên, kỹ sư QC vẫn cần hiểu nguyên tắc này để phát hiện khi flat pattern bị xuất sai.

2.4. Bảng gấp (Bend Table / Bend Notes)

Bảng gấp liệt kê từng đường gấp theo thứ tự thực hiện. Một bảng gấp đầy đủ gồm:

• Số thứ tự gấp (Bend #1, #2, #3…)

• Góc gấp (90°, 135°, 45°…)

• Chiều gấp (UP = gấp lên / DOWN = gấp xuống, tính từ mặt phẳng tham chiếu trên bản vẽ)

• Bán kính gấp trong (Inside Radius): R0.5, R1.0, R2.0… mm

• Chiều dài đường gấp

Thứ tự gấp quan trọng vì nếu gấp sai trình tự, dao chấn gấp kim loại có thể va vào phần đã gấp trước, không hoàn thành được chi tiết. Kỹ thuật viên chấn giỏi biết "mô phỏng" thứ tự trong đầu trước khi bắt máy đây là kinh nghiệm thực tế không phần mềm nào thay thế được.

=> Xem thêm: GIA CÔNG KIM LOẠI TẤM HÀ NỘI: XƯỞNG CINVICO ĐẠT CHUẨN ISO 9001

3. Ký hiệu kỹ thuật trên bản vẽ kim loại tấm giải thích chi tiết

3.1. Ký hiệu đường gấp (Bend Line)

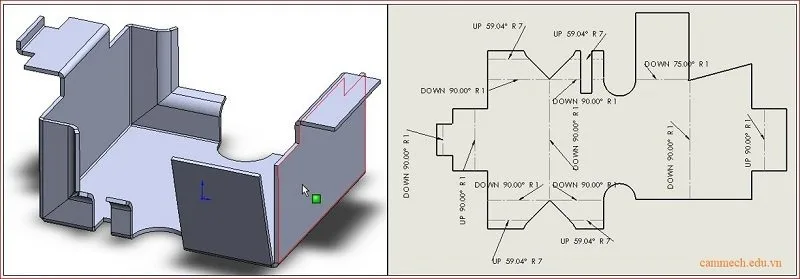

Đường gấp được vẽ bằng đường chấm gạch trên flat pattern. Chiều gấp lên hay xuống được thể hiện theo hai chuẩn khác nhau:

Theo ANSI/ASME Y14.5 (Mỹ, Đài Loan):

• Đường chấm gạch đơn: UP BEND (gấp lên phía người nhìn)

• Đường chấm gạch đôi: DOWN BEND (gấp xuống)

Theo JIS (Nhật Bản):

• Annotation ghi trực tiếp trong bảng gấp: "UP" / "DOWN" hoặc ký hiệu mũi tên

Khi nhận bản vẽ kim loại tấm từ khách Nhật mà không rõ chuẩn đang dùng, bắt buộc hỏi lại trước khi chấn một đường gấp ngược chiều trên sản phẩm dạng hộp kín là bỏ cả chi tiết.

3.2. Ký hiệu lỗ đột và lỗ cắt laser

Các loại lỗ phổ biến trên bản vẽ kim loại tấm:

• ⌀12: Lỗ tròn đường kính 12mm ký hiệu ⌀ (phi) bắt buộc, không phải "R6".

• 12×8: Lỗ chữ nhật, chiều dài × chiều rộng.

• ⌀9×15: Lỗ dài (slot) hai đầu tròn đường kính 9mm, tổng chiều dài 15mm.

• M8×1.25-6H: Lỗ ren M8 = đường kính danh nghĩa, 1.25 = bước ren, 6H = cấp dung sai ren trong.

• Vị trí lỗ: Tọa độ X-Y tính từ mốc datum (thường là góc trái dưới của chi tiết, ký hiệu tam giác hoặc dấu ×).

Lưu ý thực tế: Với tấm mỏng (<3mm), đường kính lỗ tối thiểu bằng độ dày vật liệu (⌀ ≥ t). Lỗ nhỏ hơn gây biến dạng khi đột hoặc mép cháy khi cắt laser.

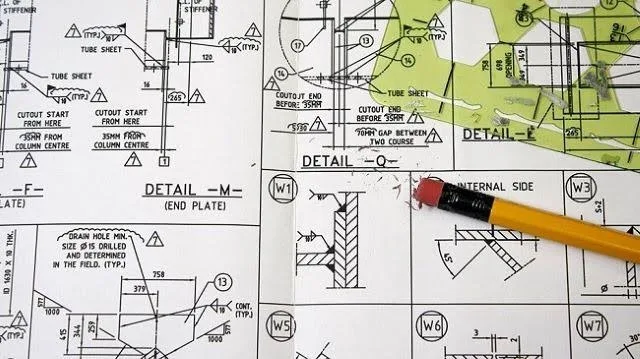

3.3. Ký hiệu hàn trên bản vẽ kim loại tấm

Ký hiệu hàn tham chiếu ISO 2553 (quốc tế) hoặc JIS Z 3021 (Nhật). Các ký hiệu hay gặp nhất:

Bản vẽ thường ghi chú trong phần General Notes: "All welds TIG unless specified" hoặc "Weld per JIS Z 3001". Kỹ sư xưởng phải đọc phần General Notes phần này hay bị bỏ qua nhất.

3.4. Ký hiệu xử lý bề mặt

Yêu cầu xử lý bề mặt thường ghi trong General Notes hoặc khung title block:

• Sơn tĩnh điện (Powder Coating): "PC RAL 7035 60±5μm" màu RAL 7035 (xám sáng), độ dày 60 micron ±5.

• Mạ kẽm nhúng nóng (HDG): "Hot Dip Galvanized per JIS H 8641".

• Anodize nhôm: "Anodize clear t10μm" anodize không màu, độ dày 10 micron.

• Độ nhám bề mặt: Ký hiệu √ với số Ra. "Ra 3.2" là tiêu chuẩn cơ khí thông thường; "Ra 0.8" yêu cầu mài bóng hơn.

4. Dung sai trong bản vẽ kim loại tấm đọc đúng để không phải làm lại

Dung sai là phần kỹ sư mới thường đọc qua loa nhất, nhưng lại là nguyên nhân chính gây ra phần lớn lỗi không đạt yêu cầu trong gia công thực tế.

4.1. Dung sai tổng quát (General Tolerance)

Dung sai tổng quát áp dụng cho tất cả kích thước không ghi dung sai riêng trên bản vẽ. Được ghi trong title block, thường theo một trong hai chuẩn sau:

ISO 2768 (phổ biến tại Việt Nam và châu Âu):

JIS B 0405 (bản vẽ từ khách Nhật): Cấu trúc tương tự ISO 2768, cấp "m" của JIS B 0405 ≈ cấp "m" của ISO 2768.

Thực tế quan trọng: Khi title block ghi "TOLERANCES PER ISO 2768-m", dung sai cho kích thước 6–30mm là ±0.1mm. Kỹ sư QC phải tra đúng bảng này không ước tính.

4.2. Dung sai gia công thực tế tại xưởng Cinvico

Với bản vẽ kim loại tấm yêu cầu ISO 2768-f (±0.05mm), cần trao đổi trực tiếp với kỹ sư Cinvico trước khi xác nhận đơn hàng.

4.3. GD&T. Những ký hiệu hay gặp trên bản vẽ kim loại tấm

GD&T (Geometric Dimensioning and Tolerancing) chuẩn hóa theo ASME Y14.5 hoặc ISO 1101. Trên bản vẽ kim loại tấm, ba ký hiệu phổ biến nhất:

• ⏥ Flatness (Độ phẳng): Thường gặp trên bề mặt lắp ghép. "⏥ 0.3" = toàn bộ bề mặt nằm trong vùng hai mặt phẳng song song cách nhau 0.3mm.

• ⊥ Perpendicularity (Độ vuông góc): Mặt bên chi tiết hộp phải vuông góc với mặt đáy trong giới hạn cho phép.

• ∥ Parallelism (Độ song song): Hai mặt đối diện của chi tiết chữ U phải song song trong dung sai quy định.

5. Vật liệu thường gặp trên bản vẽ kim loại tấm và cách nhận biết

Bản vẽ từ khách FDI Nhật/Hàn ghi mã vật liệu theo JIS không phải tên thông thường như "inox 304" hay "thép mạ kẽm". Bảng tra nhanh dưới đây giúp nhận biết ngay:

Lưu ý thực tế: Khi bản vẽ chỉ ghi "SUS" mà không có số đi kèm bắt buộc phải hỏi lại trước khi đặt vật liệu. SUS304 và SUS316 chênh nhau 30–50% về giá và khác nhau hoàn toàn về khả năng chống ăn mòn. Tương tự, "thép mạ kẽm" có thể là SECC (lớp mạ 8–20μm), HDG nhúng nóng (45–85μm) hoặc PPGI sơn màu ba loại khác nhau cả quy trình lẫn giá thành.

6. Quy trình từ bản vẽ kim loại tấm đến sản phẩm hoàn chỉnh

Đây là quy trình Cinvico áp dụng từ khi nhận bản vẽ đến khi giao sản phẩm kỹ sư và purchasing có thể dùng như checklist theo dõi tiến độ đặt hàng.

Bước 1: Tiếp nhận và xem xét khả năng gia công (DFM Review)

DFM (Design for Manufacturability) Review là bước đầu tiên và quan trọng nhất. Kỹ sư Cinvico kiểm tra bản vẽ kim loại tấm theo các tiêu chí:

• Bán kính gấp tối thiểu: R ≥ t (độ dày vật liệu). Gấp với R < t gây nứt vật liệu.

• Khoảng cách lỗ đến đường gấp: ≥ 1.5t + R. Lỗ quá gần đường gấp sẽ bị biến dạng khi chấn.

• Khoảng cách giữa các lỗ: ≥ t. Hai lỗ quá gần nhau, vật liệu giữa hai lỗ có thể rách khi đột.

• Dung sai có đạt được không: Với ISO 2768-f, cần thiết bị đo CMM xác nhận trước.

• Vật liệu có sẵn không: SPCC, SUS304 luôn có hàng; A6061 hay SUS316 cần đặt trước 3–5 ngày.

DFM Review tại Cinvico miễn phí, phản hồi trong 24 giờ sau khi nhận file bản vẽ.

Bước 2: Lập trình CNC từ file bản vẽ

Cinvico nhận các định dạng: DWG, DXF (cho máy laser/đột), STEP, IGES (3D kiểm tra và mô phỏng), SolidWorks .SLDPRT / Inventor .IPT, PDF kỹ thuật (tham chiếu).

• Kỹ thuật viên nạp DXF flat pattern vào phần mềm nesting → tối ưu bố trí chi tiết trên tờ tôn → xuất G-code cho máy cắt laser.

• Kỹ thuật viên nhập góc gấp, chiều dài, bán kính từ bảng gấp → máy chấn CNC tự tính hành trình dao.

Gửi file STEP kèm PDF kỹ thuật cùng lúc là cách nhanh nhất STEP để mô phỏng 3D, PDF để đối chiếu kích thước.

Bước 3: Gia công theo nguyên công

Trình tự gia công chuẩn cho một chi tiết kim loại tấm có lỗ và hàn:

1. Cắt laser fiber → Phôi phẳng theo flat pattern, độ chính xác ±0.1mm

2. Đột dập (nếu có lỗ đặc biệt hoặc sản lượng lớn)

3. Soi rãnh / soi góc (nếu cần tạo gân hoặc khoét góc để gấp)

4. Chấn gấp CNC → Theo đúng thứ tự bảng gấp

5. Hàn TIG/MIG → Jig định vị với chi tiết yêu cầu chính xác cao

6. Xử lý bề mặt → Sơn tĩnh điện RAL hoặc mạ kẽm theo yêu cầu bản vẽ

7. Lắp ráp → Nếu là cụm nhiều chi tiết

Các sản phẩm gia công theo bản vẽ điển hình tại Cinvico gồm: hộp chống ồn máy dập, tủ điện công nghiệp, khung máy theo yêu cầu, passbox phòng sạch, hàng rào an toàn máy móc.

Bước 4: Kiểm tra và nghiệm thu (QC / FAI)

Mỗi chi tiết được đo kiểm theo kích thước và dung sai ghi trên bản vẽ. Với đơn hàng mẫu đầu tiên hoặc khi khách FDI yêu cầu, Cinvico lập First Article Inspection Report (FAIR) gồm:

• Bảng đo tất cả kích thước quan trọng (Critical Dimensions) thực tế so với dung sai

• Ảnh chi tiết từ nhiều góc độ

• Mill Certificate của vật liệu (chứng chỉ lô thép từ nhà máy cán)

FAIR là tài liệu bắt buộc với khách FDI Nhật/Hàn bằng chứng supplier gia công đúng spec trước khi cho phép sản xuất hàng loạt. Cinvico cung cấp FAI Report không phụ thu.

=> Xem thêm: Chế tạo kim loại tấm là gì? Những thông tin quan trọng về chế tạo kim loại tấm

7. Các lỗi phổ biến khi đọc bản vẽ kim loại tấm gây hỏng chi tiết

Dưới đây là 5 lỗi thực tế Cinvico gặp thường xuyên khi nhận bản vẽ từ khách hàng mới và cách phòng tránh cho từng lỗi.

Lỗi 1: Nhầm góc chiếu thứ nhất và thứ ba Chi tiết làm ra bị đối xứng gương. Phòng tránh: Kiểm tra ký hiệu góc chiếu trong title block ngay khi mở bản vẽ trước cả khi đọc kích thước.

Lỗi 2: Bỏ qua phần "UNLESS OTHERWISE SPECIFIED" (UOS) Dung sai áp dụng không phải dung sai riêng ghi trên từng kích thước mà là dung sai tổng quát trong UOS. Phòng tránh: Đọc General Notes trước khi đọc kích thước.

Lỗi 3: Dùng kích thước flat pattern để đo thành phẩm Flat pattern nhỏ hơn thành phẩm (đã trừ Bend Allowance). Phòng tránh: Luôn đo kiểm thành phẩm theo hình chiếu chi tiết 2D không phải theo flat pattern.

Lỗi 4: Gấp sai thứ tự theo bảng gấp Với chi tiết hộp kín ba mặt, gấp sai trình tự khiến dao chấn gấp không vào được. Phòng tránh: Kỹ thuật viên mô phỏng thứ tự, đánh dấu từng đường gấp lên phôi bằng bút dạ trước khi chạy máy.

Lỗi 5: Nhầm ký hiệu hàn góc và hàn đối đầu Hàn sai loại → độ bền mối hàn không đủ yêu cầu thiết kế. Phòng tránh: Kiểm tra ký hiệu hàn kết hợp với hình chiếu mặt cắt (nếu có) để hiểu rõ hình dạng mối ghép trước khi hàn.

8. Gửi bản vẽ kim loại tấm cho Cinvico nhận báo giá trong 24 giờ

Cinvico nhận gia công kim loại tấm theo bản vẽ cho toàn bộ các loại chi tiết: vỏ hộp, enclosure điện tử, tủ điện công nghiệp, hộp chống ồn máy dập, khung máy CNC, passbox phòng sạch tiêu chuẩn ISO 14644, hàng rào an toàn nhà máy và mọi chi tiết tùy chỉnh.

Năng lực gia công:

• Cắt laser fiber: ±0.1mm, vật liệu đến 16mm

• Chấn gấp CNC: ±0.3mm, lực chấn đến 220 tấn

• Hàn TIG/MIG: jig định vị, chuẩn ISO/JIS

• Sơn tĩnh điện: mã RAL, độ dày 60–80μm

• Chứng chỉ: ISO 9001:2015

Quy trình làm việc:

1. Gửi bản vẽ → Kỹ sư DFM Review miễn phí

2. Báo giá trong 24 giờ

3. Sản xuất mẫu: 2–3 tuần | Hàng loạt: 3–6 tuần

4. FAI Report cung cấp không phụ thu

5. Giao hàng tại xưởng hoặc lắp đặt tận nhà máy

Liên hệ tư vấn kỹ thuật: Ms. Nhung 0981.244.688. 422 Sơn Đồng, Hoài Đức, Hà Nội | Sẵn sàng factory visit và audit theo yêu cầu

9. Câu hỏi thường gặp về bản vẽ kim loại tấm

Bản vẽ kim loại tấm cần gửi cho xưởng ở định dạng nào? Tốt nhất là file STEP (3D) kết hợp DXF flat pattern và PDF kỹ thuật để đối chiếu. Nếu chỉ có PDF, Cinvico có thể vẽ lại nhưng mất thêm thời gian. Gửi file gốc từ phần mềm CAD (SolidWorks, Inventor…) là nhanh nhất.

Dung sai ±0.1mm trên bản vẽ kim loại tấm có gia công được không? Được với cắt laser fiber cho thép ≤6mm. Tuy nhiên sau chấn gấp, dung sai tổng thể thường là ±0.3–0.5mm do tích lũy sai số qua nhiều lần gấp. Với yêu cầu chính xác hơn cần trao đổi trực tiếp với kỹ sư Cinvico trước khi xác nhận.

Bản vẽ ghi SPCC nhưng muốn đổi sang SECC có được không? Được, nhưng cần xác nhận lại từ bộ phận kỹ thuật. SECC dày hơn SPCC khoảng 0.02–0.04mm mỗi mặt do lớp mạ kẽm, ảnh hưởng đến dung sai lắp ghép. Giá SECC cao hơn SPCC khoảng 15–20%.

Bản vẽ bằng tiếng Nhật hoặc tiếng Hàn, Cinvico có đọc được không? Kỹ sư Cinvico đọc được bản vẽ JIS từ khách FDI Nhật, Hàn, Đài Loan vì ngôn ngữ kỹ thuật trên bản vẽ chủ yếu là ký hiệu và số. Gửi kèm file STEP để đảm bảo không nhầm trong trường hợp bản vẽ có ghi chú kỹ thuật đặc thù.

FAI (First Article Inspection) là gì và khi nào cần yêu cầu? FAI là kiểm tra và lập báo cáo chi tiết cho mẫu đầu tiên trước sản xuất hàng loạt. Nên yêu cầu khi: đây là đơn hàng mẫu lần đầu với supplier mới, chi tiết có dung sai nghiêm ngặt (ISO 2768-f), hoặc sản lượng lớn và rủi ro cao nếu lô sản xuất bị sai. Cinvico cung cấp FAI Report không phụ thu.

Kết luận

Bản vẽ kim loại tấm là cầu nối giữa thiết kế và sản phẩm thực tế đọc đúng từ khung tên, ký hiệu gấp, lỗ đột, dung sai đến mã vật liệu JIS là nền tảng để mọi lô sản xuất đạt chuẩn ngay lần đầu, không làm lại. Với kỹ sư nhận bản vẽ từ khách FDI hay bộ phận thiết kế nội bộ, nắm vững các nguyên tắc trong bài này sẽ giúp giảm đáng kể tỷ lệ sai hỏng và rút ngắn thời gian xác nhận với supplier.

Nếu bạn đang có bản vẽ kim loại tấm cần gia công, hãy gửi file về Cinvico để nhận DFM Review miễn phí và báo giá trong 24 giờ. Liên hệ Ms. Nhung: 0981.244.688.
