GIA CÔNG CƠ KHÍ LÀ GÌ? PHÂN LOẠI, PHƯƠNG PHÁP VÀ QUY TRÌNH CHUẨN

Gia công cơ khí là gì và vì sao cùng một bản vẽ, ba xưởng lại báo ba phương án, ba mức giá khác nhau? Bài viết trả lời thẳng: khái niệm, vai trò, cách phân loại, các phương pháp từ thủ công đến CNC, quy trình từ bản vẽ đến thành phẩm và bảng dung sai nên ghi trước khi đặt hàng.

1. Gia công cơ khí là gì?

Gia công cơ khí là quá trình dùng máy móc, dụng cụ và năng lượng cơ học, nhiệt hoặc điện để biến phôi (thép, inox, nhôm, đồng, nhựa kỹ thuật) thành chi tiết có hình dạng, kích thước và độ nhẵn bề mặt đúng theo bản vẽ. Đầu vào là vật liệu thô, đầu ra là chi tiết lắp được vào máy hoặc thiết bị.

Tiếng Anh tách hai khái niệm. Machining là cắt gọt như tiện, phay, mài. Metal fabrication là tạo kết cấu từ tấm, ống, thép hình bằng cắt, chấn, hàn. Phân biệt hai từ này giúp bạn tìm đúng loại xưởng: xưởng tiện phay CNC khác hẳn xưởng gia công kim loại tấm, dù cả hai đều được gọi chung là "xưởng cơ khí".

1.1 Vai trò của gia công cơ khí trong sản xuất

Gần như mọi máy móc, phương tiện và dây chuyền đều bắt đầu từ chi tiết gia công: trục động cơ ô tô, vỏ thiết bị điện tử, khuôn ép nhựa, khung máy đóng gói. Với nhà máy, ngành này đóng ba vai trò:

• Tạo ra thiết bị sản xuất: khung máy, băng tải, bàn thao tác, tủ điện.

• Duy trì sản xuất: thay thế chi tiết mòn, hỏng mà không phải nhập cả cụm máy.

• Nội địa hóa chuỗi cung ứng: chi tiết gia công trong nước giúp rút ngắn thời gian chờ so với nhập khẩu, một yêu cầu ngày càng phổ biến với các nhà máy FDI.

2. Phân loại gia công cơ khí

Xưởng thường phân loại theo bốn cách: theo loại phôi, theo việc có tạo phoi hay không, theo cấp độ chính xác và theo mức tự động hóa của máy.

2.1 Theo loại phôi

Phôi là vật liệu ban đầu trước khi gia công. Chọn đúng loại phôi giúp giảm lượng vật liệu phải cắt bỏ.

2.2 Gia công có phoi và không phoi

Gia công có phoi (cắt gọt) lấy bớt vật liệu khỏi phôi bằng dao cắt hoặc đá mài; phần bị lấy đi gọi là phoi. Tiện, phay, khoan, bào, mài thuộc nhóm này. Ưu điểm là chính xác cao, nhược điểm là hao hụt vật liệu và tốn thời gian máy.

Gia công không phoi đổi hình dạng phôi mà không lấy bớt vật liệu: đúc, rèn, dập, cán, chấn gấp. Nhóm này tiết kiệm vật liệu, năng suất cao với số lượng lớn, nhưng thường phải thêm bước cắt gọt nếu mặt lắp ghép cần dung sai chặt.

2.3 Phân loại theo độ chính xác

Một chi tiết thường đi qua nhiều cấp, từ thô đến tinh. Bảng dưới là độ nhám Ra tham khảo; giá trị thực tế phụ thuộc máy, dao và vật liệu.

2.4 Gia công truyền thống và gia công cơ khí chính xác (CNC)

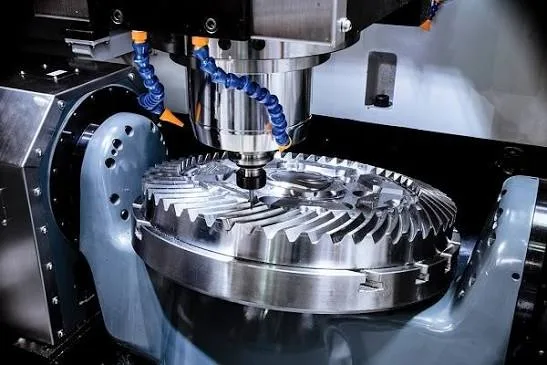

Máy truyền thống vận hành bằng tay, độ chính xác phụ thuộc tay nghề thợ. Gia công cơ khí chính xác thường chỉ việc gia công trên máy CNC (Computer Numerical Control): máy chạy theo chương trình nên chi tiết thứ 1 và thứ 500 gần như giống nhau.

Với đơn từ vài chục chi tiết trở lên hoặc chi tiết cần lắp lẫn, nên chọn xưởng có máy CNC ở công đoạn chính.

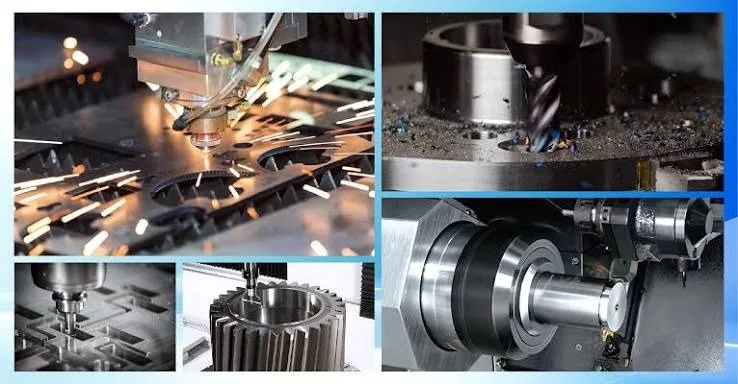

3. Các phương pháp gia công cơ khí phổ biến

Có sáu nhóm phương pháp. Một thiết bị hoàn chỉnh như tủ điện hay khung máy thường cần ít nhất ba nhóm.

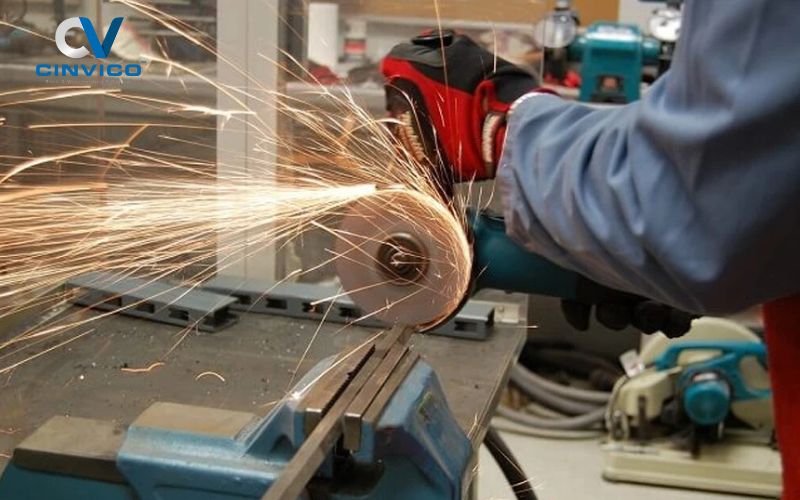

3.1 Gia công bằng tay (nguội)

Thợ dùng dụng cụ cầm tay: dũa, cưa, đục, cạo, ta rô ren, khoan tay. Năng suất thấp nhưng vẫn cần ở khâu sửa nguội, lắp ráp, làm sạch bavia và sửa chữa tại chỗ khi không thể tháo chi tiết mang về máy.

3.2 Gia công cắt gọt: tiện, phay, khoan, mài

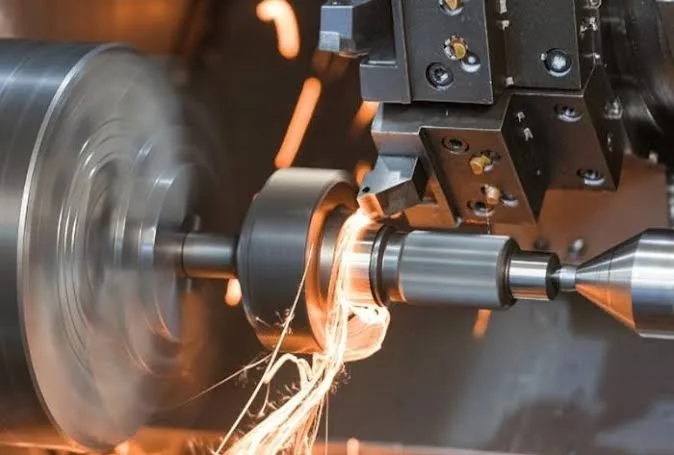

• Tiện: phôi quay, dao tịnh tiến. Dùng cho chi tiết tròn xoay như trục, bạc, ren.

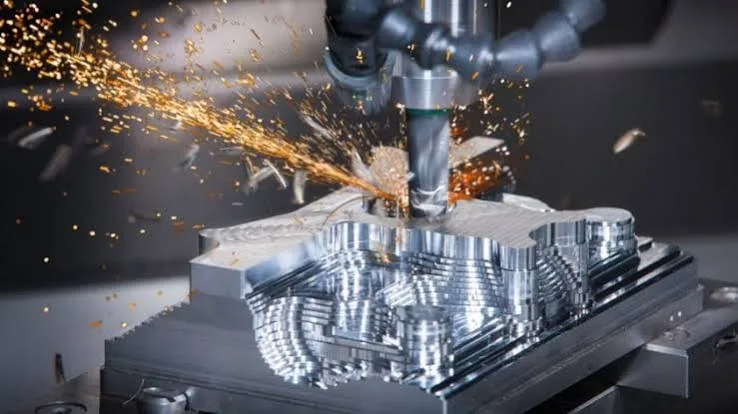

• Phay: dao quay, phôi tịnh tiến. Tạo mặt phẳng, rãnh, hốc, biên dạng.

• Khoan, khoét, doa: tạo lỗ rồi hoàn thiện lỗ đến kích thước lắp ghép.

• Mài: dùng đá mài, cho độ nhẵn và dung sai tốt nhất trong nhóm cắt gọt.

3.3 Gia công kim loại tấm: cắt laser, đột, chấn gấp

Đây là nhóm làm ra phần lớn thiết bị nhà xưởng nhưng hầu như không được nhắc trong các bài viết chung. Tấm thép, inox, nhôm được cắt thành hình phẳng rồi chấn thành khối.

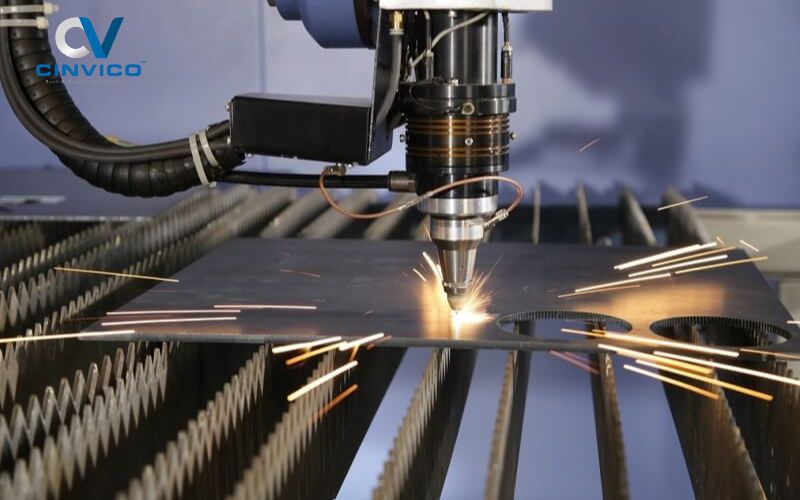

• Cắt laser fiber: chùm laser nung chảy vật liệu theo đường cắt lập trình sẵn, mép gọn, ít bavia, không cần khuôn.

• Đột dập: dùng khuôn đột lỗ, tạo gân, tạo hình; rẻ khi số lượng lớn.

• Chấn gấp: máy chấn CNC ép tấm qua cối để tạo góc, tạo hộp.

Tại xưởng Hoài Đức, Cinvico cắt laser kim loại tấm với dung sai ±0,1 mm và chấn gấp kim loại với dung sai ±0,3 mm. Bạn có thể gửi file DXF hoặc bản vẽ PDF để kỹ sư kiểm tra khả năng chấn trước khi báo giá.

3.4 Gia công đặc biệt: cắt dây, xung điện, tia nước

Nhóm này không dùng dao cắt mà dùng năng lượng điện hoặc dòng nước áp lực cao, phù hợp vật liệu cứng hoặc hình dạng mà dao không vào được.

• Cắt dây EDM: dây đồng mảnh phóng tia lửa điện ăn mòn kim loại, dùng nhiều trong làm khuôn.

• Xung điện EDM: điện cực định hình in lõm hình dạng vào phôi, tạo hốc sâu, góc trong sắc.

• Cắt tia nước: nước trộn hạt mài cắt được kim loại, đá, kính mà không làm nóng vật liệu.

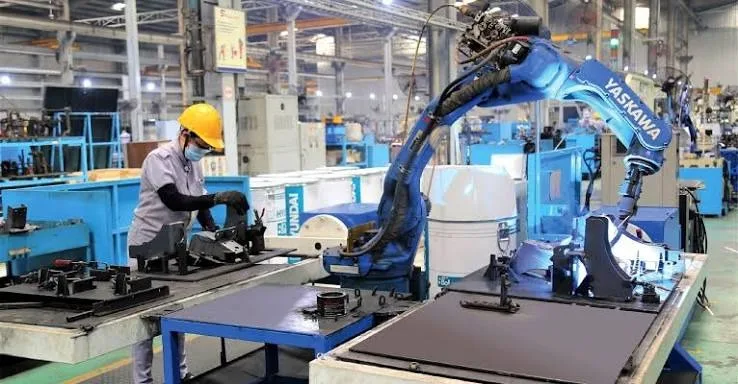

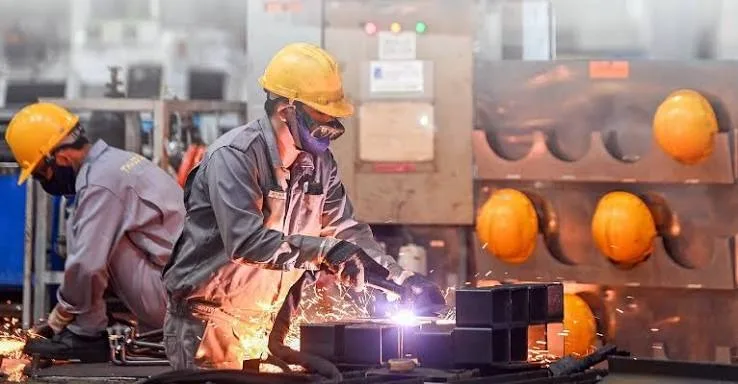

3.5 Hàn và lắp ráp

Hàn nối các chi tiết thành kết cấu. Hàn TIG cho mối hàn đẹp trên inox và tấm mỏng; hàn MIG cho năng suất cao trên thép carbon. Khi nào chọn loại nào, bạn xem bài so sánh hàn TIG và MIG. Với kết cấu cần mối hàn mài phẳng, đánh xước đồng màu trước khi sơn, tham khảo dịch vụ hàn kim loại hoàn thiện.

3.6 Xử lý bề mặt

Sau khi tạo hình, chi tiết được tẩy dầu, phun cát rồi sơn tĩnh điện, mạ kẽm hoặc đánh bóng để chống gỉ và đạt thẩm mỹ. Màu sơn tĩnh điện ghi theo mã RAL, ví dụ RAL 7035 (xám nhạt) phổ biến cho tủ điện.

4. Quy trình gia công cơ khí từ bản vẽ đến thành phẩm

Hầu hết các xưởng đi theo 6 bước. Cột "bạn cần làm gì" giúp người đặt hàng biết mình phải chuẩn bị gì ở mỗi bước.

FAI (First Article Inspection) là kiểm tra chi tiết đầu tiên trước khi chạy cả lô. Bỏ qua bước này, một lỗi kích thước có thể nhân lên thành hàng trăm chi tiết phải làm lại.

5. Dung sai, vật liệu và tiêu chuẩn cần biết khi đặt gia công

Dung sai là sai lệch cho phép của kích thước so với giá trị danh nghĩa. Bản vẽ không ghi dung sai riêng thì kích thước sẽ theo dung sai chung, và đây là chỗ hay phát sinh tranh cãi khi nghiệm thu.

5.1 Dung sai chung theo TCVN 2263-1:2007

TCVN 2263-1:2007 (tương đương ISO 2768-1:1989) quy định dung sai chung cho kích thước dài không chỉ dẫn dung sai riêng, gồm 4 cấp: f (tinh), m (trung bình), c (thô), v (rất thô).

Cách dùng: ghi một dòng "Dung sai chung TCVN 2263-1 cấp m" ở khung tên bản vẽ, rồi chỉ ghi dung sai riêng cho vài kích thước quan trọng. Ví dụ, một vỏ tủ rộng 600 mm theo cấp m được phép lệch ±0,8 mm, đủ cho lắp ráp thông thường. Riêng khoảng cách hai lỗ bắt ray hay bản lề thì ghi riêng ±0,2 mm. Đặt cấp f cho toàn bộ bản vẽ chỉ làm tăng thời gian kiểm và chi phí mà không cải thiện công năng.

5.2 Chọn vật liệu theo môi trường làm việc

Ghi đúng mác vật liệu trên bản vẽ thay vì chỉ ghi "thép" hay "inox". Bảng dưới là các mác hay gặp trong thiết bị nhà xưởng:

Muốn hiểu cách đọc ký hiệu, xem bài mác thép là gì và cách đọc ký hiệu. Hai mác hay bị nhầm khi đặt chi tiết tấm được so sánh tại bài thép SPCC và SS400 khác nhau thế nào; còn phân biệt các mác inox có ở bài inox và thép không gỉ khác nhau thế nào.

5.3 Độ nhám và bavia

Chỉ ghi độ nhám Ra cho bề mặt lắp ghép hoặc bề mặt làm kín; các mặt còn lại để mặc định giúp giảm chi phí. Bavia ở mép cắt và lỗ khoan cần ghi rõ yêu cầu làm sạch, vì bavia gây đứt tay công nhân lắp ráp, cấn gioăng và làm hỏng dây điện đi trong tủ.

6. Gia công cơ khí được dùng ở đâu trong nhà máy?

Ngoài ô tô, hàng không, điện tử, các phương pháp trên tạo ra phần lớn thiết bị bạn thấy trong một nhà xưởng. Bảng dưới cho biết mỗi thiết bị cần tổ hợp phương pháp nào, để bạn biết nên tìm loại xưởng nào.

Khung máy là ví dụ điển hình của metal fabrication: thép hộp cắt theo chiều dài, hàn thành khung, mặt đế gia công phẳng rồi sơn.

=> Sản phẩm: KHUNG MÁY

Bàn thao tác trong xưởng cơ khí dùng mặt thép dày, khung hàn chịu tải, ngăn kéo chấn từ tôn tấm. Đi kèm thường là tủ đựng đồ nghề nhiều ngăn để thợ lấy dụng cụ ngay tại vị trí làm việc.

=> Sản phẩm: BÀN THAO TÁC CƠ KHÍ | TỦ ĐỂ DỤNG CỤ

Giá kệ và xe đẩy trong kho linh kiện là kết cấu chấn và hàn đơn giản, nhưng sai tải trọng tầng kệ là lỗi hay gặp nhất khi đặt làm.

=> Sản phẩm: GIÁ ĐỂ HÀNG

Vỏ tủ điện gần như hoàn toàn là sản phẩm kim loại tấm: cắt laser các lỗ thông gió, lỗ gắn thiết bị, chấn thành hộp rồi sơn tĩnh điện.

=> Sản phẩm: TỦ ĐIỆN

Hộp chống ồn cho máy dập, máy nén khí là bài toán vừa gia công tấm vừa tính âm học, thường do bộ phận EHS đặt khi khu vực làm việc vượt giới hạn tiếng ồn.

=> Sản phẩm: HỘP CHỐNG ỒN

7. Lưu ý khi thuê đơn vị gia công cơ khí

7.1 Tự làm hay thuê ngoài?

Với chủ xưởng, câu hỏi đầu tiên thường không phải "thuê ai" mà là "có nên tự làm không".

Nhiều xưởng chọn cách lai: tự làm cắt gọt quen tay, thuê ngoài phần kim loại tấm và sơn tĩnh điện vì chi phí đầu tư dây chuyền sơn và máy laser cao.

7.2 Hồ sơ cần gửi khi đặt gia công

Phần lớn sai lệch báo giá và chậm tiến độ đến từ hồ sơ đặt hàng thiếu. Gửi đủ 5 thông tin dưới đây ngay từ đầu:

• Bản vẽ: kích thước, dung sai chung và dung sai riêng, mác vật liệu, độ dày.

• Số lượng: đơn chiếc, lô mẫu hay hàng loạt; có đặt lặp lại không.

• Tiến độ: ngày cần hàng tại xưởng của bạn, không phải ngày xuất xưởng.

• Bề mặt: mã màu RAL, mạ kẽm, đánh xước hay đánh bóng.

• Chứng từ: hóa đơn VAT, CO/CQ, chứng chỉ vật liệu, biên bản kiểm tra.

7.3 Tiêu chí chọn đơn vị gia công

Khi so sánh các xưởng, đừng chỉ nhìn đơn giá. Bảng dưới là các tiêu chí kỹ sư và purchasing thường chấm:

Cinvico vận hành theo ISO 9001:2015 tại xưởng 422 Sơn Đồng, Hoài Đức, Hà Nội.

Kết luận

Gia công cơ khí là gì: là quá trình biến phôi thành chi tiết đúng bản vẽ bằng gia công tay, cắt gọt, tạo hình tấm, gia công đặc biệt, hàn và xử lý bề mặt. Với người đặt hàng, ba điều quyết định kết quả là chọn đúng loại xưởng cho chi tiết, ghi rõ dung sai và mác vật liệu, và duyệt mẫu đầu trước khi chạy hàng loạt.
