RÀO CHẮN CHỮ U CHỐNG VA ĐẬP CHO KHO XƯỞNG: MẪU, THÔNG SỐ VÀ GIÁ

Một cú quệt của xe nâng vào chân kệ có thể làm trụ cong vài milimét, đủ để cả dãy kệ giảm tải và phải dỡ hàng sửa. Rào chắn chữ U là khung ống thép uốn hình chữ U úp ngược, bắt cố định xuống nền để nhận cú va đó thay cho chân kệ, góc cột, tủ điện hay lối đi bộ. Bên dưới là thông số, bảng chọn phi ống theo loại xe, cách lắp, khối lượng thép từng mẫu và giá tham khảo.

1. Mẫu rào chắn chữ U và thông số kỹ thuật

1.1. Cấu tạo một bộ rào chắn chữ U

Một bộ rào chắn chữ U gồm 4 phần: thân ống thép tròn uốn cong ở hai góc, hai bản mã đế, bộ bulong nở và lớp hoàn thiện bề mặt. Nên ưu tiên thân uốn liền thay vì ghép hàn ở góc, vì góc là vị trí chịu ứng suất lớn nhất khi bị tông và mối hàn tại đó dễ nứt.

Bản mã đế quyết định rào có bị bật khỏi sàn hay không. Tại Cinvico, bản mã được cắt laser với dung sai ±0,1 mm nên lỗ bulong khớp đúng mẫu khoan, không phải khoét rộng lỗ khi lắp.

Kích thước ngoài bảng gia công được theo bản vẽ, ví dụ chiều dài đúng bằng bề rộng khung kệ hoặc chiều cao đúng tầm càng xe nâng trong kho của bạn.

=> Sản phẩm: HÀNG RÀO CHỐNG VA ĐẬP

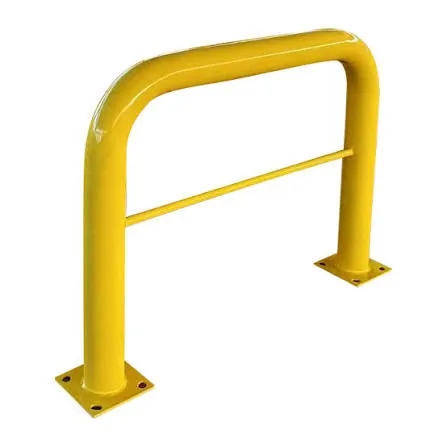

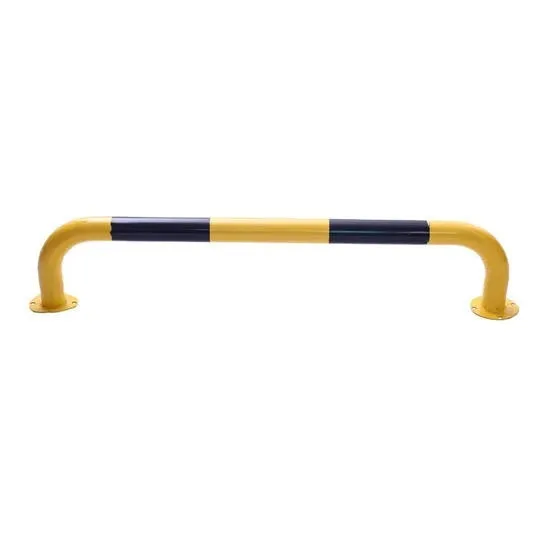

1.2. Rào chữ U đơn, đôi, dạng thấp và inox

1.3. Mạ kẽm nhúng nóng hay sơn tĩnh điện vàng đen?

Rào đặt ngoài trời hoặc trong kho lạnh nên dùng phương án kết hợp: mạ kẽm làm lớp nền chống gỉ, sơn vàng đen bên ngoài để dễ nhận diện. Rào trong xưởng khô chỉ cần sơn tĩnh điện là đủ.

2. Chọn phi ống và độ dày theo loại xe, vị trí

2.1. Bảng chọn nhanh rào chắn chữ U

Nguyên tắc: chọn theo loại xe hay va vào điểm đó nhất, không chọn theo giá. Ống quá mảnh sẽ móp ngay lần va đầu, từ đó rào chỉ còn tác dụng cảnh báo.

Với EHS đang chuẩn bị audit ISO 45001, rào chắn vật lý thuộc nhóm biện pháp kiểm soát kỹ thuật trong thứ bậc kiểm soát rủi ro (điều 8.1.2, ISO 45001:2018), xếp trên biển báo và đào tạo. Ảnh trước và sau khi lắp, kèm bản vẽ vị trí rào, là bằng chứng dễ trình khi auditor hỏi về rủi ro va chạm xe nâng.

2.2. Vì sao tốc độ xe quan trọng hơn cỡ ống?

Năng lượng cú va tính theo công thức E = ½ x m x v². Khối lượng tăng gấp đôi thì năng lượng tăng gấp đôi, nhưng tốc độ tăng gấp đôi thì năng lượng tăng gấp bốn.

Khối lượng xe nâng 3 tấn tính gồm tự trọng xe khoảng 4,5 tấn và 3 tấn hàng; số thực tế thay đổi theo hãng xe.

Bảng cho thấy cùng một xe nâng, đi 10 km/h thay vì 5 km/h tạo cú va lớn gấp 4 lần. Vì vậy, chọn rào chắn chữ U phi 114 cho lối xe nâng mới là một nửa giải pháp. Nửa còn lại là giới hạn tốc độ trong kho và kẻ vạch làn xe để tài xế không phải ôm cua sát kệ.

2.3. Bảo vệ chân kệ và đầu dãy kệ

Không nên đặt rào sát chân kệ. Chừa khe hở khoảng 50 đến 100 mm để khi bị tông, rào biến dạng trong khe này thay vì đẩy lực vào trụ kệ. Kho dùng kệ tải nặng nên lắp chữ U đôi ở mọi đầu dãy quay ra lối xe nâng, vì đây là điểm xe quay đầu nhiều nhất.

Chiều dài rào nên bằng hoặc lớn hơn bề sâu khung kệ để che kín cả hai trụ đầu dãy. Kệ sâu 1.000 mm thì dùng rào dài 1.000 đến 1.100 mm.

=> Sản phẩm: GIÁ ĐỂ HÀNG CÔNG NGHIỆP

2.4. Góc cột, tủ điện, cửa kho và lối đi bộ

Góc cột bê tông, tủ điện tổng, cửa cuốn là các điểm xe hay quệt khi quay đầu. Dùng phi 90 đến 114, cao 800 đến 1.000 mm. Riêng tủ điện, chừa đủ khoảng trống phía trước để mở cửa tủ và thao tác, có thể đặt hai rào hai bên thay vì chắn kín mặt trước.

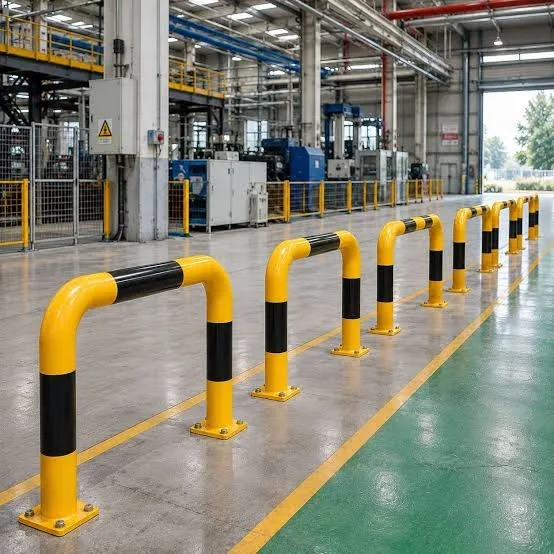

Ở lối đi bộ, đặt rào nối tiếp, khe giữa hai rào không quá 1.000 mm để công nhân không đi tắt qua làn xe. Nếu đang quy hoạch lại mặt bằng, chốt làn xe nâng trong thiết kế layout xưởng sản xuất trước rồi mới đặt rào.

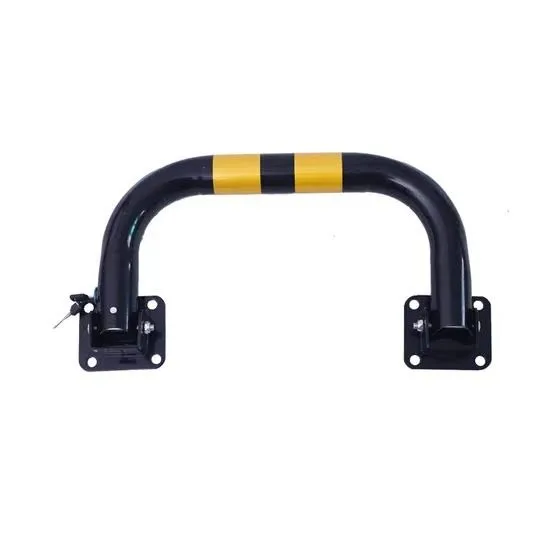

2.5. Bãi xe nhà máy và tầng hầm

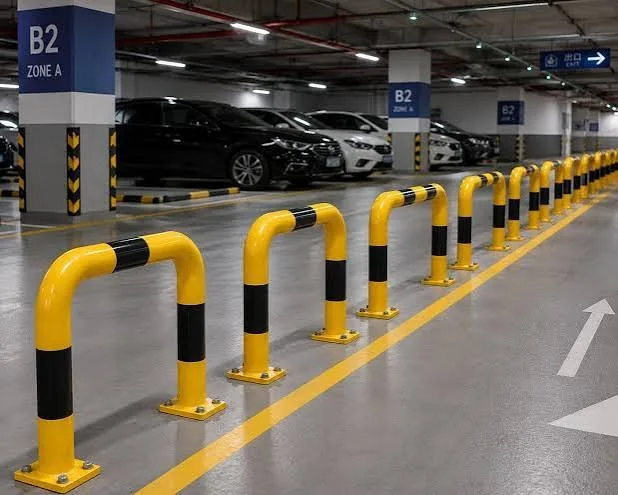

Bãi xe máy của công nhân cần rào thấp phi 60 đến 76 để phân hàng xe và giữ lối thoát hiểm thông thoáng. Bãi ô tô, xe đưa đón dùng phi 90 cao 300 đến 400 mm đặt ở cuối ô đỗ, thay cho cục chặn bánh bằng cao su dễ bong. Ngoài trời bắt buộc mạ kẽm, nên dán thêm decal phản quang cho ca đêm.

3. Rào chắn chữ U khác gì cột chống va, lan can chữ M và hàng rào lưới?

Cần ngăn người tiếp cận robot, máy dập thì dùng hàng rào bảo vệ máy. Cần khoanh vùng tạm khi bảo trì thì dùng hàng rào xếp di động. So sánh đầy đủ các dòng có trong bài các loại hàng rào nhà xưởng.

4. Cách lắp đặt rào chắn chữ U

4.1. Bắt bản mã hay chôn âm nền?

Bắt bản mã nổi trên sàn bê tông: lắp nhanh, không phải đục sàn, tháo dời được khi đổi layout. Đây là cách dùng cho phần lớn kho và xưởng.

Chôn âm chân ống xuống nền rồi đổ bê tông: chịu lực tốt hơn, không lộ bulong, hợp bãi xe ngoài trời hoặc nền đất. Đổi lại phải đục, đổ bê tông và chờ bê tông đủ cường độ, khó di dời về sau.

4.2. Các bước bắt bản mã

1. Đặt rào đúng vị trí, đánh dấu lỗ bản mã lên sàn.

2. Khoan lỗ D14, sâu hơn chiều dài bulong 5 đến 10 mm.

3. Thổi sạch bụi trong lỗ để bulong nở bám chắc.

4. Đóng bulong nở M12, đặt rào, siết đai ốc theo đường chéo cho lực đều.

5. Lắc mạnh bằng tay, rào không xê dịch là đạt.

Sàn phải là bê tông đặc, không nứt và dày hơn chiều dài bulong. Không bắt vào lớp gạch lát hay lớp vữa cán nền mỏng, vì bulong sẽ bật cả mảng khi bị tông.

4.3. Kiểm tra và thay thế sau va chạm

Đưa rào chắn vào danh mục kiểm tra định kỳ của kho. Sau mỗi lần bị va, kiểm tra 3 điểm: thân ống có móp, gập không; bulong có lỏng, bản mã có nhấc khỏi sàn không; lớp sơn có bong lộ thép không. Rào móp rõ thì thay, vì rào đã biến dạng sẽ không đỡ được cú va tiếp theo. Bulong lỏng thì khoan lỗ mới lệch vị trí cũ rồi bắt lại, không siết lại vào lỗ đã nứt.

5. 5 sai lầm khiến rào chắn chữ U mất tác dụng

1. Chọn phi ống theo giá. Phi 60 ở lối xe nâng sẽ móp sau vài lần quệt.

2. Đặt sát chân kệ. Không có khe hở, lực va truyền thẳng vào trụ kệ.

3. Bắt bulong vào nền yếu. Gạch lát, vữa mỏng, sàn nứt làm bản mã bật khỏi sàn.

4. Chỉ sơn, không mạ khi dùng ngoài trời. Lớp sơn trầy sau va chạm, rào gỉ từ chỗ trầy.

5. Không giới hạn tốc độ xe. Như bảng ở mục 2.2, tốc độ quyết định cú va nhiều hơn khối lượng.

6. Giá rào chắn chữ U và cách đặt làm tại Cinvico

6.1. Khối lượng thép từng mẫu: cơ sở để so báo giá

Giá rào chắn chữ U chủ yếu theo khối lượng thép. Bảng dưới tính theo công thức khối lượng ống thép (kg/m) = 0,02466 x (D - t) x t, cộng 2 bản mã. Bạn có thể dùng để kiểm tra báo giá: hai báo giá cùng quy cách mà chênh nhau quá nhiều thì nên hỏi lại độ dày ống thực tế.

Chiều dài ống tính gần đúng bằng 2 x cao + dài, chưa trừ bán kính uốn. Bản mã 150 x 150 x 8 mm cho phi 60 và 76, 180 x 180 x 10 mm cho phi 90, 200 x 200 x 10 mm cho phi 114.

Từ phi 60 lên phi 114 dày 3 mm, khối lượng thép tăng khoảng 3 lần. Đây là lý do giá chênh lệch lớn giữa các mẫu nhìn bề ngoài khá giống nhau.

6.2. Các yếu tố khác ảnh hưởng giá

Ngoài khối lượng thép, giá còn phụ thuộc kiểu hoàn thiện (mạ kẽm nhúng nóng đắt hơn sơn tĩnh điện), số lượng đặt, có thanh giữa hay không và có lắp đặt tại nhà máy hay không. Để tham khảo, một bảng báo giá công khai năm 2025 trên thị trường ghi rào chữ U phi 60 khoảng 543.000 đến 615.000 đồng/cái, chưa VAT.

6.3. Thông tin cần gửi và quy trình đặt làm

Gửi Cinvico các thông tin sau để nhận báo giá đúng quy cách, cũng là bộ yêu cầu kỹ thuật bộ phận mua hàng có thể dùng ngay cho RFQ:

Quy trình gồm: kỹ sư đề xuất phi ống và độ dày, dựng bản vẽ để bạn duyệt, sản xuất tại xưởng 422 Sơn Đồng, Hoài Đức, Hà Nội, rồi lắp đặt và nghiệm thu tại nhà máy. Cinvico xuất hóa đơn VAT, bảo hành 12 tháng, gửi kèm hồ sơ năng lực và biên bản nghiệm thu khi bộ phận mua hàng cần.

Kho hay xưởng của bạn có điểm xe nâng hay va?
Gửi ảnh vị trí và loại xe, kỹ sư Cinvico đề xuất phi ống, độ dày và số lượng rào phù hợp.
=> Xem sản phẩm: HÀNG RÀO CHỐNG VA ĐẬP và các dòng HÀNG RÀO CÔNG NGHIỆP

 Zalo/Hotline 0981.244.688 (Ms. Nhung).

Chọn đúng phi ống theo loại xe, chừa đúng khe hở với kết cấu cần bảo vệ và giới hạn tốc độ trong kho là ba việc quyết định hiệu quả của rào chắn chữ U. Nếu kho của bạn còn thiếu các hạng mục khác như kệ, xe đẩy, lối đi, tham khảo danh sách thiết bị kho hàng cần có.
