LAN CAN CHỐNG VA ĐẬP NHÀ XƯỞNG: MẪU, THÔNG SỐ VÀ CÁCH CHỌN ĐÚNG

Xe nâng quệt vào chân kệ, góc cột sứt mẻ, tủ điện móp vỏ sau mỗi ca đêm: đó là lúc nhà xưởng cần lan can chống va đập. Trang này đưa thẳng các mẫu Cinvico đang gia công, thông số, cách chọn theo loại xe, cách tính số lượng và yêu cầu lắp đặt. Mẫu nào cũng làm tại xưởng Hoài Đức theo mặt bằng thực tế, thuộc dòng hàng rào công nghiệp của Cinvico.

1. Các mẫu lan can chống va đập Cinvico gia công

Cinvico gia công 5 nhóm mẫu, khác nhau ở chiều cao, số chân và độ dày ống. Bảng dưới là cấu hình tham khảo; kích thước cuối cùng chốt theo bản vẽ khảo sát.

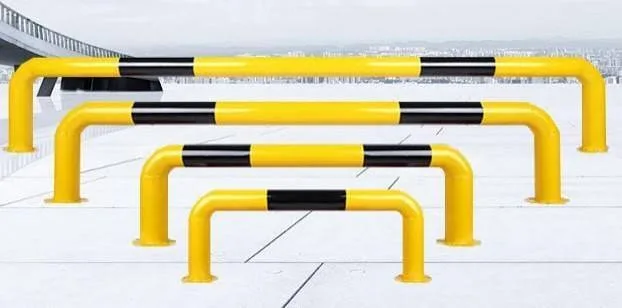

1.1. Lan can chống va chạm chữ U: loại thấp và loại cao

Chữ U thấp (300–400 mm) chặn bánh xe trước khi thân xe chạm tường hay chân máy. Mẫu này phổ biến ở bãi xe, hành lang xe đẩy và mép dock.

Chữ U cao (800–1.200 mm) che cả thân tủ điện, bình khí nén, bảng điều khiển. Mẫu này hợp với vị trí lẻ cần bảo vệ một điểm, nhất là nơi người lái xe nâng khó quan sát vì hàng che tầm nhìn.

=> Sản phẩm: HÀNG RÀO CÔNG NGHIỆP

1.2. Lan can chữ M và chữ U khác nhau thế nào?

Chữ M có 3 chân nên chia lực va cho nhiều điểm neo, chạy được đoạn dài liền mạch. Chữ U chỉ 2 chân, gọn, dễ đặt ở chỗ hẹp.

Cách chọn nhanh: đoạn cần che dài trên 1,5 m và xe đi dọc theo thì dùng chữ M hoặc nối nhiều chữ U; điểm lẻ dưới 1,5 m thì chữ U là đủ.

1.3. Ray bảo vệ 2 tầng phân lối xe nâng và người đi bộ

Ray 2 tầng gồm trụ đứng và 2 thanh ngang. Thanh dưới chặn càng và bánh xe nâng, thanh trên ngăn người bước ra làn xe. Đây là mẫu cần khi lối đi bộ chạy song song làn xe nâng.

Ray chia theo module 1.500–2.000 mm nên tháo lắp từng đoạn được khi đổi layout. Chỗ người cần băng qua làn xe, Cinvico để khoảng hở có cổng chắn hoặc bố trí lệch hai đầu ray, buộc người đi bộ dừng lại nhìn trước khi qua.

Nếu khu vực chỉ cần ngăn người, không có xe nâng, hàng rào an toàn dạng lưới nhẹ và tiết kiệm hơn. Cần phân khu tạm thời thì hàng rào xếp di động là lựa chọn linh hoạt hơn.

1.4. Bảo vệ chân kệ và góc cột

Trụ kệ bị xe nâng va là lỗi hư hỏng kệ hay gặp nhất trong kho. Một trụ kệ cong làm giảm khả năng chịu tải của cả khoang, nên chi phí sửa thường lớn hơn nhiều so với tấm bảo vệ. Tiêu chuẩn châu Âu EN 15635 về sử dụng kệ thép khuyến nghị tấm bảo vệ chân kệ cao tối thiểu 400 mm, bắt xuống sàn, không bắt vào thân kệ.

Góc cột bê tông và góc tường dùng tấm thép chấn chữ L, ôm 2 mặt. Cinvico chấn gấp tấm theo đúng tiết diện cột đo tại hiện trường, nên tấm ôm sát, không hở góc.

Khi đang lên dãy kệ mới, hãy tính lan can cùng lúc với bảng giá kệ kho hàng để chốt khoảng lùi ngay từ đầu.

=> Sản phẩm: GIÁ ĐỂ HÀNG

2. Vật liệu, kết cấu và lớp hoàn thiện

Thân lan can dùng thép ống carbon, bản mã thép tấm dày 8–12 mm hàn vào chân ống. Mối hàn chân là điểm chịu lực lớn nhất, nên phải hàn kín vòng quanh ống, không hàn đính. Với ray 2 tầng, Cinvico gia cường thêm gân tam giác giữa trụ và bản mã để lực va không xé chân trụ.

Ba lớp hoàn thiện phổ biến:

• Sơn tĩnh điện vàng đen (RAL 1003 và RAL 9005): dùng trong nhà, dễ nhận diện từ xa.

• Mạ kẽm nhúng nóng: ngoài trời, bãi xe, dock ẩm. Cinvico gia công thân, gửi mạ tại đơn vị mạ đối tác.

• Inox 304: nhà máy thực phẩm, dược phẩm cần lau rửa thường xuyên, không muốn lớp sơn bong vào khu sản xuất.

Màu vàng đen không chỉ để đẹp. Người lái xe nâng nhận ra lan can ở góc mắt khi đang lùi xe, nên lan can sơn nổi bật giảm số lần va ngay từ đầu.

2.1. Thép hay nhựa polymer?

Một số đơn vị bán lan can polymer nhập khẩu, đàn hồi sau va chạm. Bảng sau giúp bạn tự cân nhắc:

Kết luận thực tế: phần lớn xưởng SME và kho miền Bắc dùng thép là đủ, miễn chọn đúng độ dày theo loại xe ở mục 3. Polymer đáng cân nhắc khi va chạm xảy ra hàng ngày, hoặc công ty mẹ yêu cầu sản phẩm có chứng nhận thử va đập.

3. Chọn cấu hình theo phương tiện va chạm

Chọn theo cảm giác “ống to là chắc” dễ dẫn tới hai lỗi: ống quá mỏng cho xe nâng, hoặc quá nặng và tốn tiền cho xe đẩy tay. Cách đúng là ước lượng năng lượng va chạm.

3.1. Công thức tính năng lượng va chạm

KE = ½ × m × (v × sinθ)², trong đó m là khối lượng xe cộng hàng (kg), v là vận tốc (m/s), θ là góc va.

• Xe đẩy tay 300 kg, đi 4 km/h (1,11 m/s), va thẳng góc: khoảng 185 J.

• Xe nâng điện 3.000 kg chở 1.500 kg, chạy 8 km/h (2,22 m/s), va thẳng góc: khoảng 11.100 J.

• Cùng xe nâng đó va xiên 45°: còn khoảng 5.600 J. Va xiên 22,5°: khoảng 1.600 J.

Hai con số đầu chênh nhau khoảng 60 lần. Vì vậy ống Ø76 dày 1.4 mm, loại đang bán khá nhiều trên thị trường, chỉ hợp xe đẩy tay, không nên đặt trước làn xe nâng.

3.2. Ba yếu tố làm năng lượng thay đổi mạnh nhất

• Tốc độ: tăng gấp đôi thì năng lượng tăng gấp bốn. Xe nâng ở trên chạy 10 km/h thay vì 8 km/h, năng lượng lên khoảng 17.400 J. Giới hạn tốc độ trong xưởng hiệu quả không kém làm ống dày hơn.

• Góc va: lan can dọc làn xe chủ yếu bị va xiên; lan can ở đầu dãy kệ, góc cua, cửa ra vào hay bị va thẳng góc. Điểm va thẳng góc cần cấu hình dày hơn.

• Khối lượng thật: tính cả xe, hàng nặng nhất và người lái, không lấy tải định mức trên catalog xe.

3.3. Bảng chọn cấu hình theo loại xe

Thử va đập rào chắn theo chuẩn quốc tế thường tham chiếu PAS 13:2017 của Viện Tiêu chuẩn Anh (BSI). Bảng trên là hướng dẫn chọn theo kinh nghiệm gia công, chưa phải kết quả thử PAS 13. Dự án bắt buộc chứng nhận thử va đập thì bạn nên nêu rõ khi gửi yêu cầu.

4. Ứng dụng theo vị trí trong nhà máy

Mỗi vị trí bị va theo một kiểu khác nhau, nên mẫu và chiều cao cũng khác:

Tủ điện và tủ điều khiển là điểm nên ưu tiên đầu tiên: một cú va vào tủ có thể dừng cả line, không chỉ hỏng vỏ. => Sản phẩm: TỦ ĐIỆN

Khu chứa hóa chất cần lan can để xe không va đổ thùng, kết hợp khay hứng để giữ chất tràn, theo đúng quy định lưu trữ hóa chất nguy hại. => Sản phẩm: KHAY CHỐNG TRÀN HÓA CHẤT

Khi mở xưởng mới, nên vẽ làn xe nâng và vị trí lan can ngay trong bước thiết kế layout xưởng sản xuất, tránh khoan sàn lại sau này. Danh sách đầy đủ những gì kho cần có nằm trong bài thiết bị kho hàng.

5. Cách tính số lượng lan can cần đặt

Nhiều xưởng chỉ đặt lan can ở chỗ vừa bị va, rồi tháng sau xe va chỗ bên cạnh. Cách làm đúng là đi một vòng theo đường xe nâng chạy và đánh dấu mọi điểm xe có thể chạm.

Ba bước ước lượng:

1. Vẽ đường chạy xe nâng trên mặt bằng, đánh dấu góc cua, đầu dãy kệ, cửa, thiết bị sát làn.

2. Đo chiều dài từng cạnh cần che, cộng thêm khoảng 300 mm mỗi đầu để xe vào xiên vẫn bị chặn.

3. Ray dạng module: số module = chiều dài chia chiều dài module, làm tròn lên; số trụ = số module cộng 1.

Ví dụ một kho 8 dãy kệ selective, mỗi dãy 6 khoang, xe nâng chạy dọc 1 lối chính, có 1 lối đi bộ dài 24 m:

Gửi mặt bằng có ghi kích thước, kỹ sư Cinvico bóc khối lượng giúp bạn và ghi rõ từng hạng mục trong báo giá.

6. Lắp đặt đúng để lan can chống va đập chịu được lực

Lan can tốt mà lắp sai thì bu lông bật khỏi sàn ngay cú va đầu tiên. Các điểm Cinvico kiểm khi lắp:

• Sàn bê tông: nên dày từ 150 mm, không nứt. Sàn mỏng hoặc chỉ có lớp cán vữa cần khảo sát trước.

• Bu lông: bu lông nở thép cho tải nhẹ; bu lông hóa chất M12–M16 cho ray đặt trước làn xe nâng.

• Không neo vào lớp epoxy: khoan xuyên xuống bê tông kết cấu.

• Khoảng cách tới mép sàn, khe co giãn: không khoan quá sát mép hoặc khe, bê tông dễ vỡ khi bị va.

• Khoảng lùi: đặt cách thiết bị cần bảo vệ 100–200 mm, để khi móp vẫn không chạm thiết bị.

6.1. Kiểm tra và bảo trì sau lắp

• Hằng tuần: nhìn nhanh các điểm hay bị va, ghi lại vết móp mới.

• Sau mỗi va chạm: kiểm tra bu lông lỏng, nứt mối hàn chân, nứt sàn quanh bản mã. Có một trong ba dấu hiệu này thì thay đoạn hoặc khoan neo lại, không chỉ sơn dặm.

• Định kỳ theo kế hoạch EHS: chụp ảnh, cập nhật sổ kiểm tra để làm bằng chứng khi audit.

Ray dạng module giúp thay đúng đoạn hỏng, không phải làm lại cả tuyến.

6.2. Lan can chống va đập và yêu cầu an toàn khi audit

QCVN 25:2015/BLĐTBXH về an toàn xe nâng hàng (ban hành kèm Thông tư 51/2015/TT-BLĐTBXH) yêu cầu có biện pháp bảo vệ người, vật liệu, thiết bị và kết cấu trong khu vực xe nâng hoạt động, và ngăn người không có nhiệm vụ vào khu vực đó.

Theo ISO 45001:2018, rào chắn vật lý là biện pháp kỹ thuật, đứng trên vạch sơn, biển báo và đào tạo trong thứ bậc kiểm soát rủi ro. Vì vậy vạch sơn nên đi kèm lan can ở các điểm nguy cơ cao, không thay thế lan can.

Nếu đợt audit vừa ghi nhận điểm va chạm xe nâng, hồ sơ khắc phục thuyết phục gồm: ảnh trước lắp, bản vẽ vị trí lan can, ảnh sau lắp, biên bản nghiệm thu. Cinvico bàn giao đủ bộ này cho phòng EHS.

7. 5 sai lầm hay gặp khi làm lan can chống va đập

1. Chọn ống theo giá, không theo loại xe: ống 1.4 mm trước làn xe nâng móp ngay lần va đầu.

2. Chỉ che chỗ vừa bị va: xe chuyển sang va điểm bên cạnh.

3. Đặt sát thiết bị: lan can móp vào là chạm luôn tủ điện, máy.

4. Neo vào lớp cán vữa hoặc epoxy: bu lông bật cả mảng sàn.

5. Không để đường cho người đi bộ: người trèo qua ray, rủi ro lớn hơn khi chưa có ray.

8. Giá lan can chống va đập và quy trình đặt làm

Giá không có một con số chung, vì phụ thuộc:

• Đường kính, độ dày ống và bản mã.

• Lớp hoàn thiện: sơn tĩnh điện, mạ kẽm hay inox 304.

• Tổng số mét, số điểm góc, số trụ.

• Có gồm lắp đặt, khoan sàn, bu lông hóa chất hay không.

• Thi công trong giờ hay ngoài giờ sản xuất.

8.1. Thông tin cần gửi để nhận báo giá sát

• Ảnh hoặc video các điểm cần che.

• Loại xe, tải nâng, tốc độ chạy trong xưởng.

• Mặt bằng có kích thước, hoặc số mét ước tính.

• Môi trường: trong nhà, ngoài trời, khu ẩm, khu thực phẩm.

• Thời hạn cần hoàn thành, nhất là khi có lịch audit.

8.2. Quy trình đặt làm tại Cinvico

1. Bạn gửi thông tin ở trên qua Zalo hoặc điện thoại.

2. Kỹ sư khảo sát và dựng bản vẽ để bạn duyệt.

3. Báo giá theo bản vẽ, ghi rõ hạng mục.

4. Sản xuất tại xưởng Hoài Đức, giao 7–15 ngày tùy khối lượng.

5. Lắp đặt, có thể ngoài giờ để không dừng sản xuất.

6. Nghiệm thu, bàn giao hồ sơ.

Hồ sơ đi kèm cho phòng mua hàng và EHS: hóa đơn VAT, chứng chỉ vật liệu khi có yêu cầu, bản vẽ hoàn công, biên bản nghiệm thu. Bảo hành 12 tháng.

Cinvico vận hành theo ISO 9001:2015, cắt laser dung sai ±0.1 mm, chấn gấp ±0.3 mm, hàn TIG/MIG. Nhờ đó bản mã, tấm chấn bảo vệ chân kệ và mối hàn chân ra đúng bản vẽ, lắp vừa ngay tại hiện trường.

Kết luận

Lan can chống va đập chỉ hiệu quả khi chọn đúng theo loại xe, tốc độ và vị trí, tính đủ số điểm cần che, rồi neo chắc vào sàn bê tông. Xe đẩy tay cần chữ U thấp; xe nâng 2,5–3,5 tấn cần ray 2 tầng ống dày và bu lông hóa chất. Muốn so sánh với các dòng rào khác, bạn xem thêm bài các loại hàng rào nhà xưởng.

Gửi ảnh hiện trường và loại xe qua Zalo 0981.244.688 (Ms. Nhung) để kỹ sư Cinvico đề xuất cấu hình và dựng bản vẽ cho bạn duyệt trước khi sản xuất.
