ANODE NHÔM LÀ GÌ? QUY TRÌNH, TIÊU CHUẨN ĐỘ DÀY VÀ CÁCH CHỌN ĐÚNG

Anode nhôm là gì? Đó là quá trình điện phân biến bề mặt nhôm thành lớp nhôm oxit cứng, bám liền với kim loại nền. Bài viết giải thích quy trình 6 bước, cách đọc ký hiệu Type, Class, độ dày nên chọn, cách chọn đơn vị anode và những lỗi khiến lô chi tiết bị trả về.

1. Anode nhôm là gì?

Anode nhôm (anodizing, anode hóa nhôm) là phương pháp xử lý bề mặt bằng điện phân. Chi tiết nhôm được nối vào cực dương (anode) rồi nhúng trong bể axit. Dòng điện làm oxy kết hợp với nhôm, tạo lớp nhôm oxit Al₂O₃ mọc ra từ chính bề mặt.

Nhôm vốn có lớp oxit tự nhiên, nhưng lớp này chỉ dày vài nanomet. Lớp anode thường dày từ vài micromet đến khoảng 100 µm. Nhờ vậy nhôm anode chống ăn mòn, chống trầy và cách điện tốt hơn hẳn nhôm trần.

Ngoài xưởng hay gọi là "mạ anode", nhưng cách gọi này chưa chính xác. Mạ là phủ thêm một kim loại khác lên bề mặt. Anode hóa không thêm kim loại nào mà chuyển hóa chính lớp nhôm ngoài cùng thành oxit, nên lớp phủ không bong tróc như sơn.

1.1. Phân biệt anode hóa nhôm và anode hy sinh bằng nhôm

Một số tài liệu dùng chung chữ "anode nhôm" cho hai thứ khác hẳn nhau. Người đặt hàng hiểu nhầm sẽ hỏi sai nhà cung cấp:

Nội dung bên dưới chỉ nói về anode hóa, tức xử lý bề mặt cho chi tiết máy, vỏ hộp, khung nhôm.

2. Quy trình anode hóa nhôm gồm những bước nào?

Một dây chuyền anode tiêu chuẩn có 6 bước, giữa các bước đều rửa nước sạch:

• Tẩy dầu: loại dầu cắt gọt và vân tay. Bề mặt còn dầu sẽ cho lớp anode loang lổ.

• Tẩy kiềm (etching): ăn mòn nhẹ cho bề mặt đồng đều, tạo hiệu ứng mờ nếu cần.

• Tẩy cặn (desmut): hòa tan lớp cặn đen do nguyên tố hợp kim để lại sau tẩy kiềm.

• Anode hóa: nhúng chi tiết vào bể axit sunfuric, cấp dòng một chiều để lớp oxit phát triển.

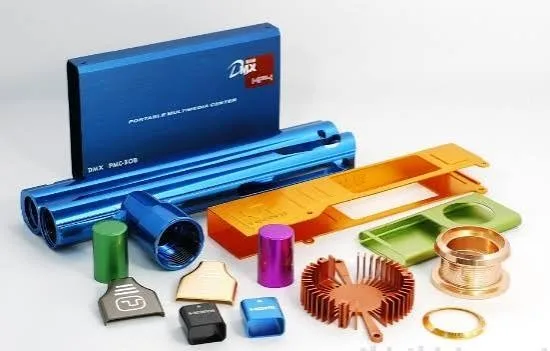

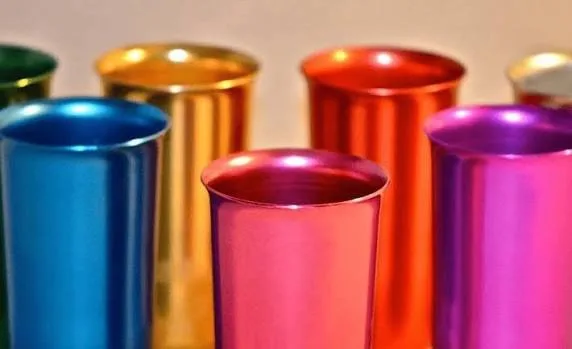

• Tạo màu (tùy chọn): nhuộm bằng thuốc nhuộm hữu cơ cho màu đen, đỏ, xanh, vàng. Nếu chi tiết đặt ngoài nắng, nên chọn màu điện phân (muối thiếc) cho các tông đồng, nâu, đen vì bền màu hơn.

• Bịt lỗ (sealing): đóng lỗ xốp bằng nước khử khoáng sôi trong 15–30 phút hoặc dung dịch niken axetat. Bước này khóa màu và tăng chống ăn mòn.

Chi tiết nhỏ dạng rời thường được xếp vào giỏ để nhúng qua các bể. Các xưởng xi mạ hay dùng giỏ titan vì titan bền trong axit và dẫn điện ổn định qua nhiều chu kỳ.

Thông số dưới đây là mức tham khảo phổ biến trong ngành. Mỗi xưởng anode điều chỉnh theo hợp kim và độ dày yêu cầu:

Lớp anode làm chi tiết to ra. Với anode cứng, khoảng một nửa độ dày ăn vào nền, một nửa mọc ra ngoài. Lớp 50 µm làm mỗi mặt dày thêm khoảng 25 µm, còn lỗ lắp ghép thì nhỏ lại tương ứng. Vì vậy chi tiết lắp chặt hay bị kẹt sau anode nếu bản vẽ không tính trước.

3. Các loại anode nhôm theo tiêu chuẩn

Biết anode nhôm là gì mới là bước đầu. Khách FDI thường ghi yêu cầu anode bằng ký hiệu tiêu chuẩn chứ không mô tả bằng lời. Hiểu ký hiệu giúp bạn báo giá đúng và tránh làm sai loại.

3.1. Phân loại theo MIL-PRF-8625F

Tiêu chuẩn quân sự Mỹ MIL-PRF-8625F (Amendment 2, hiệu lực từ 23/11/2020) là bộ ký hiệu phổ biến nhất trên bản vẽ. Bản này thay cho MIL-A-8625F, nên nhiều bản vẽ cũ vẫn còn ghi tên cũ.

Mỗi loại chia thêm Class 1 (không nhuộm) và Class 2 (nhuộm màu). Ví dụ "MIL-PRF-8625F Type II Class 2, black" là anode thường nhuộm đen. Với Type III không ghi độ dày, tài liệu quy trình PRC-5006 của NASA mặc định 51 µm ±10 µm.

3.2. Phân loại theo ISO 7599:2018 và ISO 10074:2021

ISO 7599:2018 quy định lớp anode trang trí và bảo vệ. ISO đã rà soát và xác nhận tiêu chuẩn này còn hiệu lực năm 2023. Lớp phủ chia cấp AA5, AA10, AA15, AA20, AA25, con số là độ dày trung bình tối thiểu tính bằng µm. Anode cứng cho chi tiết kỹ thuật theo ISO 10074:2021.

Bảng sau là cách chọn cấp phổ biến trong ngành, dùng làm điểm xuất phát khi chưa có yêu cầu từ khách:

Với nhôm kiến trúc, tiêu chuẩn AAMA 611 của Mỹ chia Class I (từ 18 µm) và Class II (10–18 µm). Đừng nhầm Class của AAMA 611 với Class 1, Class 2 của MIL-PRF-8625F. Một bên nói về độ dày, một bên nói về nhuộm màu.

4. Ưu điểm và hạn chế của nhôm anode

Tính cách điện là điểm hay bị bỏ sót ở nhà máy điện tử. Lớp anode không dẫn điện. Vì vậy khung nhôm của bàn thao tác chống tĩnh điện phải có điểm tiếp địa được che khi anode, hoặc dùng bulong, ke nối có răng cắt qua lớp oxit. Nếu không, phép đo điện trở tiếp địa khi audit ESD sẽ không đạt.

4.1. Nhôm anode có bền không? Những thứ làm hỏng lớp anode

Trong nhà xưởng khô ráo, lớp anode đúng độ dày gần như theo suốt vòng đời chi tiết. Lớp này hỏng sớm chủ yếu vì cách dùng và vệ sinh:

• Hóa chất kiềm mạnh: nước tẩy dầu gốc xút, xi măng, vữa ướt hòa tan lớp oxit, để lại vết trắng đục.

• Axit mạnh: dung dịch tẩy gỉ và axit trong xưởng xi mạ ăn mòn lớp anode lẫn nền nhôm.

• Chà bằng vật cứng: bàn chải sắt, giấy nhám làm mòn lớp anode thường Type II.

• Tiếp xúc trực tiếp với thép ẩm: gây ăn mòn điện hóa tại điểm chạm nếu lớp anode đã trầy.

Cách vệ sinh an toàn là lau bằng nước sạch hoặc dung dịch tẩy rửa trung tính, rồi lau khô. Khu vực dùng hóa chất mạnh nên chọn inox 304, inox 316 thay cho nhôm anode.

5. Ứng dụng nhôm anode trong nhà máy và đời sống

Trong nhà máy, nhôm anode có mặt ở nhiều thiết bị quen thuộc:

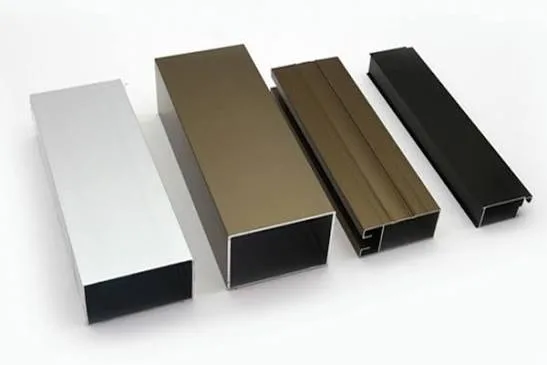

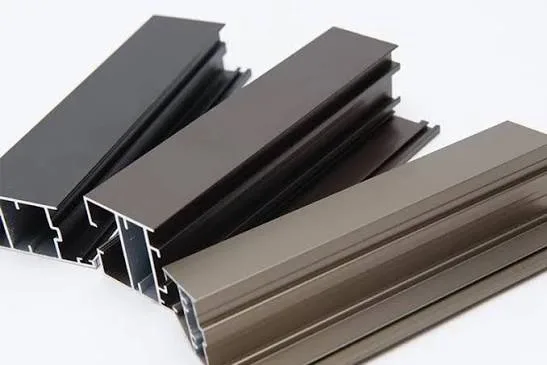

• Khung nhôm định hình: thanh nhôm 6063 anode bạc làm khung bàn, giá, che chắn máy, lắp ghép nhanh mà không cần sơn.

• Vỏ hộp điều khiển, hộp điện nhỏ: nhẹ, bề mặt cách điện, giữ thẩm mỹ lâu.

• Tản nhiệt: lớp anode đen bức xạ nhiệt tốt hơn bề mặt nhôm sáng.

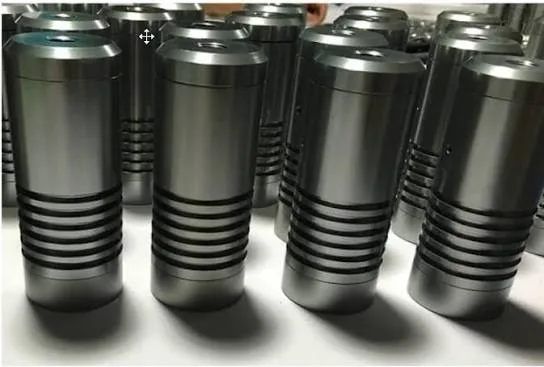

• Đồ gá, jig, chi tiết trượt: anode cứng Type III chịu được cọ xát liên tục, có thể thay cho thép nặng.

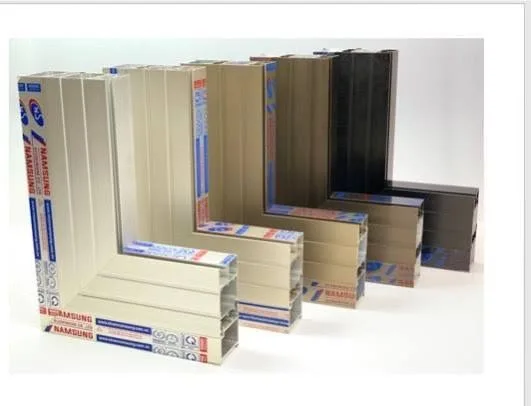

Ngoài nhà máy, nhôm anode dùng nhiều cho cửa nhôm, mặt dựng, nồi chảo, vỏ đèn pin và linh kiện ô tô.

5.1. Bàn, kệ trong xưởng nên chọn nhôm anode hay thép sơn tĩnh điện?

Đây là câu hỏi Cinvico gặp nhiều nhất từ chủ xưởng. Thanh nhôm định hình thường đã được anode sẵn từ nhà máy đùn nhôm, nên bạn không phải đặt anode riêng. Lựa chọn thực tế là giữa khung nhôm anode và khung thép sơn tĩnh điện:

• Chọn khung nhôm anode cho line lắp ráp điện tử, phòng sạch, hoặc trạm làm việc hay phải đổi bố cục. Khung nhẹ, tháo lắp bằng ke nối, không bong sơn.

• Chọn khung thép sơn tĩnh điện cho bàn cơ khí, bàn đặt máy, kệ tải nặng. Với cùng tiết diện, thép cứng vững hơn và chi phí thấp hơn.

Cinvico có cả hai dòng. Bàn khung nhôm định hình A6063 dùng tiết diện từ 30×30 mm đến 80×80 mm, tải đến khoảng 500 kg. Bạn có thể xem thêm mẫu bàn khung nhôm định hình hoặc so cả hai dòng trong danh mục dưới đây.

=> Sản phẩm: BÀN THAO TÁC

Với vỏ tủ, nhôm chỉ là một trong năm vật liệu nên cân nhắc. Bài vỏ tủ điện làm bằng vật liệu gì so sánh nhôm với thép sơn tĩnh điện và inox, giúp bạn chọn theo môi trường đặt tủ.

=> Sản phẩm: TỦ ĐIỆN

6. Anode nhôm hay sơn tĩnh điện?

Chọn anode khi chi tiết cần giữ dung sai, chịu mài mòn hoặc cần vẻ kim loại. Chọn sơn tĩnh điện khi cần màu theo nhận diện thương hiệu, khi vật liệu là thép, hoặc khi ngân sách hạn chế. Với tủ đặt ngoài trời, cần xét thêm cấp bảo vệ IP54, IP65, không chỉ lớp phủ.

7. Lưu ý khi đặt gia công chi tiết nhôm cần anode

Hiểu anode nhôm là gì chưa đủ để có lô hàng đạt. Lô chi tiết anode bị trả về thường không do bể anode, mà do khâu chọn vật liệu, thiết kế, ghi bản vẽ và chọn nơi xử lý. Năm nhóm lưu ý dưới đây giúp bạn tránh phần lớn tình huống đó.

7.1. Chọn đúng hợp kim

• Anode đẹp, ổn định: nhôm 1xxx, 5005, 5052, 6061, 6063. Nhôm 5005 và 6063 hay dùng cho bề mặt cần đồng màu.

• Ra màu vàng, kém bền thời tiết: nhôm 2xxx chứa đồng như 2024, 2011.

• Ngả nâu khi anode trong: nhôm 7xxx có kẽm cao như 7075.

• Khó anode: nhôm đúc nhiều silic như ADC12, lớp ra xám đen và mỏng.

Không trộn chi tiết khác hợp kim trên cùng một giá treo nếu cần đồng màu. Khi chọn thanh, ống cho khung, bạn xem thêm kích thước ống nhôm để chọn mác và quy cách phù hợp tải.

7.2. Ghi đúng yêu cầu trên bản vẽ

Bản vẽ nên có đủ 6 thông tin:

• Tiêu chuẩn áp dụng: MIL-PRF-8625F hoặc ISO 7599:2018.

• Loại và cấp: ví dụ Type II Class 2, hoặc AA15.

• Độ dày, kèm dung sai.

• Màu sắc, kèm mẫu màu đã duyệt nếu cần đồng bộ.

• Có bịt lỗ hay không. Anode cứng cần chịu mài mòn tối đa thường không bịt lỗ, vì bịt lỗ làm lớp phủ mềm đi.

• Vùng cần che (masking): lỗ ren, mặt tiếp xúc, điểm tiếp địa.

Ghi rõ kích thước là trước hay sau anode. Với anode cứng, nên ghi cả kích thước gia công và kích thước hoàn thiện để nghiệm thu không tranh cãi.

7.3. Thứ tự gia công và thiết kế chi tiết

• Cắt, chấn, hàn xong mới anode. Mối hàn TIG và MIG nên dùng que ER5356 nếu cần anode. Que ER4043 nhiều silic sẽ ra màu xám đen.

• Bo góc theo độ dày lớp phủ. NASA PRC-5006 khuyến nghị bán kính khoảng 0,8 mm cho lớp 25 µm và 1,5 mm cho lớp 50 µm. Góc sắc làm lớp anode mỏng và dễ nứt.

• Chừa điểm treo. Vị trí kẹp tiếp điện sẽ không có lớp anode, nên đặt ở mặt khuất.

• Tránh túi kín, khe hẹp. Axit đọng lại trong khe sẽ chảy ra, gây vết ố sau vài tuần.

7.4. Chọn đơn vị anode và các yếu tố quyết định chi phí

Trước khi gửi hàng cho một xưởng anode, bạn nên hỏi 5 điều:

• Có làm đúng loại bạn cần không: nhiều xưởng chỉ làm anode thường, còn anode cứng cần hệ thống làm lạnh bể riêng.

• Có máy đo độ dày không: xưởng nên đo và ghi độ dày theo từng lô, không chỉ cam kết miệng.

• Có làm mẫu trước không: với chi tiết nhuộm màu, nên duyệt mẫu trên đúng hợp kim sẽ sản xuất.

• Kích thước bể tối đa: chi tiết dài như thanh khung, vỏ tủ lớn có thể vượt kích thước bể.

• Hồ sơ môi trường: anode thải ra nước thải axit và kiềm. Khách FDI thường hỏi xưởng xử lý bề mặt về giấy phép môi trường khi đánh giá nhà cung cấp.

Giá anode phụ thuộc chủ yếu vào diện tích bề mặt, loại anode (thường hay cứng), độ dày, màu, vùng cần che và số lượng mỗi lô. Chi tiết nhỏ, số lượng ít thường bị tính theo mức tối thiểu của mỗi lần nhúng bể, nên gom đơn sẽ có lợi về chi phí.

7.5. Kiểm tra lớp anode khi nhận hàng

Bộ phận QC hoặc purchasing có thể kiểm nhanh ba chỉ tiêu:

• Độ dày: đo bằng máy dòng điện xoáy (eddy current) theo ASTM B244. MIL-PRF-8625F yêu cầu Type III kiểm độ dày bằng dòng điện xoáy hoặc cắt mẫu kim tương.

• Ngoại quan và màu: so với mẫu duyệt dưới cùng một nguồn sáng, kiểm vết treo, vết ố, loang màu.

• Chất lượng bịt lỗ: với chi tiết dùng ngoài trời, yêu cầu nhà cung cấp gửi kết quả thử theo ASTM B136 hoặc ISO 3210.

Phần gia công trước anode quyết định chi tiết có lắp vừa hay không. Cinvico cắt laser kim loại tấm với dung sai ±0.1mm và chấn gấp kim loại với dung sai ±0.3mm, nên kích thước chi tiết đã ổn định trước khi xử lý bề mặt.

8. Kết luận

Anode nhôm là gì đã rõ: đó là lớp nhôm oxit tạo bằng điện phân, mỏng, cứng, cách điện và liền khối với nền. Chất lượng cuối cùng phụ thuộc vào các quyết định từ phía người đặt hàng: chọn đúng hợp kim, đúng loại và độ dày, đúng thứ tự gia công, ghi đủ yêu cầu trên bản vẽ và chọn đúng nơi xử lý.

Với bàn, kệ trong xưởng, bạn không cần tự lo phần anode. Chỉ cần chọn khung nhôm định hình đã anode sẵn hoặc khung thép sơn tĩnh điện, tùy công việc.
